Manual de Viotek GNV34DB2

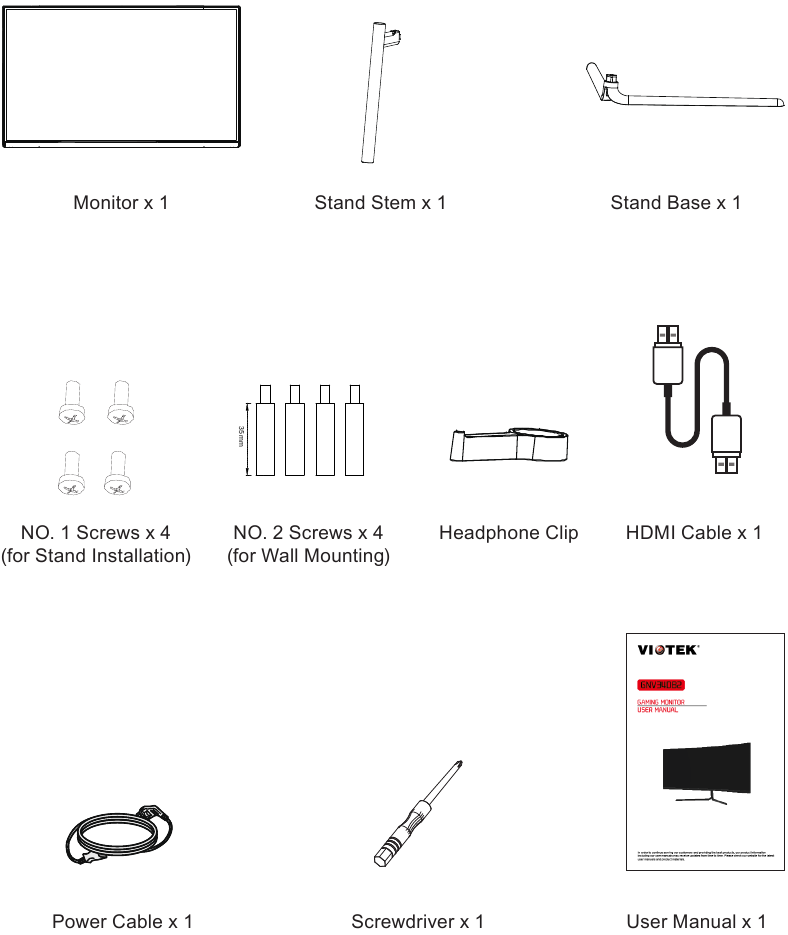

Contenido de la caja

Es posible que se incluyan tornillos adicionales como respaldo.

Descripción general del producto

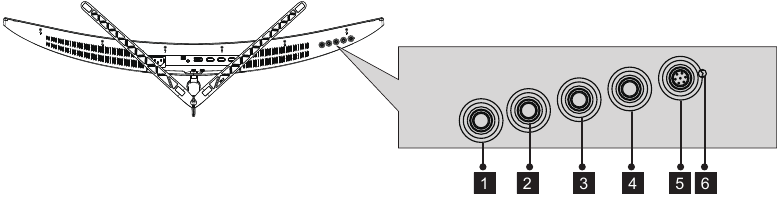

Botones del monitor

1. Botón M (menú): Púlselo para mostrar el menú OSD o entrar en los submenús.
2. Botón Abajo: Púlselo para desplazarse hacia abajo en los menús
3. Botón Arriba: Púlselo para desplazarse hacia arriba en los menús.
4. Botón E (salir): Púlselo para salir.
5. Botón de encendido: Púlselo para encender o apagar el monitor.
6. Indicador LED: Cambia de color para indicar el estado. Consulte la sección Luz indicadora.

El botón E también se puede usar para alternar entre gamas de colores "Limit" (límite) y "Full" (completa) cuando se está usando una tarjeta gráfica compatible y conexiones HDMI o DP.

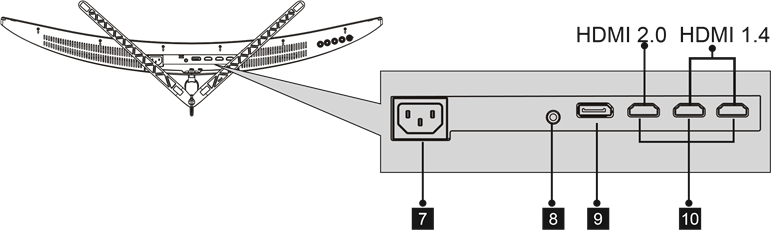

Puertos del monitor

7. Conector de alimentación: Inserte el cable de alimentación para suministrar energía al monitor.
8. Salida de audio: Inserte el cable de audio para la salida de señales de audio.
9. Conector DP: Inserte un extremo del cable DP en la salida DP del ordenador y conecte el otro extremo al puerto DP del monitor.
10. Conectores HDMI: Inserte un extremo del cable HDMI en la salida HDMI del ordenador y conecte el otro extremo al puerto HDMI del monitor.

Instalación del soporte

Mantenga la espuma debajo del monitor antes de colocar el soporte.

1. Abra el paquete y saque el monitor con la espuma todavía colocada. Colóquelo suavemente boca abajo en un escritorio o mesa.

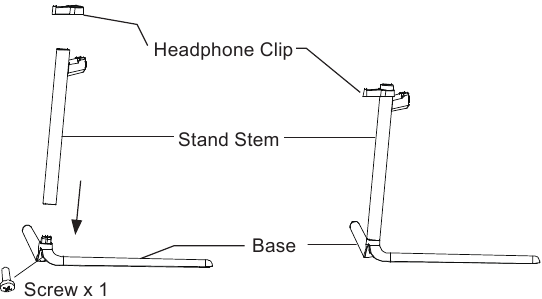

2. Saque el vástago, el clip para auriculares y la base. Use el destornillador incluido y un tornillo para fijar la base al vástago.

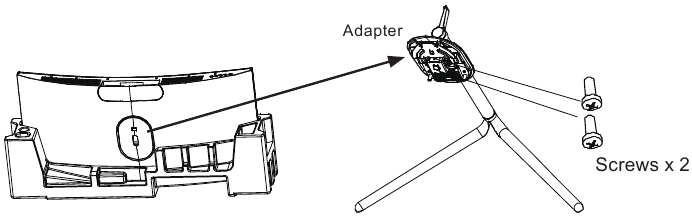

3. Retire la espuma que cubre la parte inferior del monitor y, a continuación, retire el adaptador de la parte posterior del monitor. Use dos tornillos NO. 1 para fijar el adaptador al vástago.

4. Con el soporte completamente montado, vuelva a colocarlo en la parte posterior del monitor. A continuación, retire la espuma restante del monitor y colóquelo de pie sobre un escritorio o mesa plano y nivelado. Pulse el botón para retirar el monitor del soporte si lo va a montar.


Asegúrese de que el monitor está colocado sobre una superficie plana antes de retirar el soporte.

Instalación del montaje

1. Abra el paquete y saque el producto con la espuma todavía colocada. Colóquelo suavemente sobre un escritorio o mesa. Retire las piezas adicionales y la espuma que cubre el monitor. Si el monitor ya está fijado al soporte, retire el soporte.

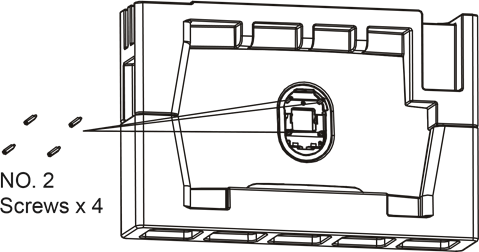

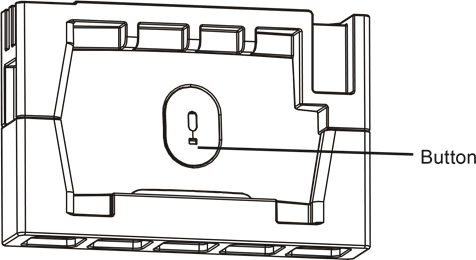

2. Pulse el botón para retirar el adaptador de la parte posterior del monitor y, a continuación, apriete los cuatro tornillos NO. 2 incluidos en los orificios de montaje de la parte posterior del monitor.

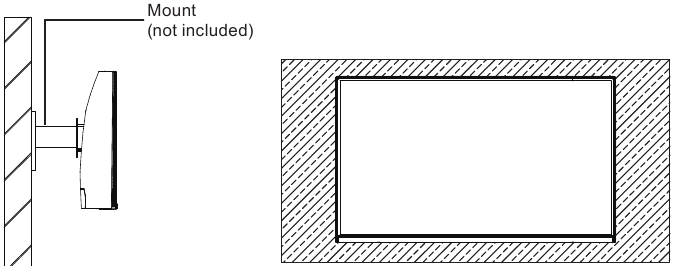

3. Instale el monitor en la pared, el soporte o el accesorio según desee.

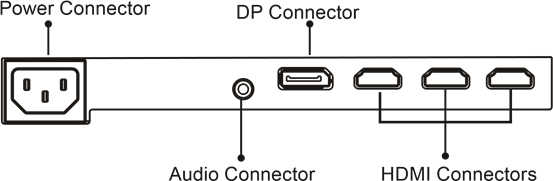

Funcionamiento básico

1. Inserte un extremo del cable HDMI en la tarjeta gráfica de su PC. También se puede usar un cable DisplayPort (DP). El cable DisplayPort (DP) no está incluido.
2. Conecte el otro extremo del cable al conector correspondiente de su monitor.

3. Conecte el cable de alimentación al monitor y, a continuación, conecte el otro extremo a la fuente de alimentación. Se recomienda usar un protector contra sobretensiones con el voltaje adecuado si no se puede acceder directamente a una toma de pared.
4. Localice el botón de encendido del monitor y púlselo para encender el monitor.

VIOTEK Adaptive Sync

La sincronización adaptativa elimina el desgarro de la imagen, el parpadeo y el efecto fantasma ajustando la frecuencia de actualización vertical del monitor a la frecuencia de fotogramas de la tarjeta gráfica. Es compatible con GPU que usan AMD® FreeSync™ o NVIDIA® G-Sync™. La función está desactivada en los monitores VIOTEK de forma predeterminada y debe habilitarse manualmente en el OSD del monitor (consulte la sección Sección OSD). Para usar esta función, el dispositivo de conexión debe ser compatible con la sincronización adaptativa (FreeSync o G-Sync); tener los controladores gráficos más recientes; y estar conectado al monitor mediante un cable DisplayPort (DP).

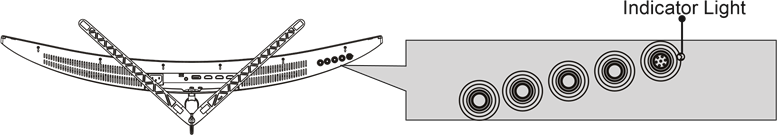

Luz indicadora

La luz azul fija indica que la alimentación está encendida y el monitor funciona normalmente. La luz azul parpadeante indica que no hay fuente de vídeo, que no se ha detectado ninguna señal horizontal o vertical o que el voltaje es bajo. Asegúrese de que su ordenador está encendido y de que todos los cables de vídeo están completamente insertados o conectados.

OSD

El menú de visualización en pantalla (OSD) se puede usar para ajustar la configuración del monitor y aparece en la pantalla después de encender el monitor y pulsar el botón M.

Al usar el monitor por primera vez, la configuración se ajustará automáticamente a los ajustes óptimos según la configuración de su ordenador.

1. Pulse cualquiera de los botones () para activar la ventana de navegación.

2. Pulse M () para entrar en el menú OSD.

3. Pulse o para navegar por las funciones.
   • Resalte la función deseada y, a continuación, pulse M para entrar en el submenú.
   • Pulse o para navegar por los submenús y, a continuación, pulse M para resaltar la función deseada.
   • Pulse o para resaltar una opción y, a continuación, pulse M para confirmar la configuración y salir de la pantalla actual.
4. Pulse E () para salir de la pantalla actual.

Funciones del menú OSD

Conmutación de los modos ECO y Gameplus

1. Pulse cualquiera de los botones () para activar la ventana de navegación.

2. Pulse el botón para cambiar los modos ECO. Estos modos incluyen Estándar, Foto, Película, Juego, FPS y RTS, y se pueden usar para optimizar la configuración según su actividad.
   El modo estándar es adecuado para la mayoría de las actividades.

3. Pulse el botón para cambiar los modos Gameplus. Elija el icono de mira que mejor se adapte a su juego. Estos iconos de juego están diseñados principalmente para optimizar su puntería durante los juegos de disparos, aunque se pueden usar para otros escenarios.

4. Pulse el botón E para cambiar el modo de gamas de color entre "Limit" (límite) y "Full" (completo).


Solución de problemas

La pantalla está en blanco

• Pulse el botón de encendido para encender el monitor.
• Confirme que los ajustes de brillo y contraste están configurados normalmente.
• Compruebe si la luz indicadora parpadea. Si es así, no hay señal de su fuente de vídeo.
• Si su fuente es un notebook o un portátil, asegúrese de que su configuración está en modo espejo o extensión y de que el propio dispositivo está encendido.

La imagen está desenfocada

• Asegúrese de que el cable de vídeo está bien insertado en ambos extremos.

La pantalla parpadea

• Pruebe con una fuente de alimentación alternativa. Si la actual es insuficiente, podría estar causando este problema.
• Asegúrese de que dispositivos como altavoces no apantallados, iluminación fluorescente, transformadores de CA, ventiladores de mesa, etc., se encuentran a una distancia segura de la pantalla para evitar perturbaciones magnéticas.

El color se difumina o los efectos visuales parecen inusuales.

• Si la pantalla está toda roja o azul, o desaparece algún color, compruebe que el cable está bien insertado. Una conexión suelta puede provocar una mala señal.
• Intente conectarse a otra fuente de vídeo para comparar.

La pantalla parece estar desplazándose, rodando o moviéndose de forma inusual.

• Compruebe que la frecuencia de su fuente está dentro de 48-100Hz.
• Vuelva a conectar y asegúrese de que el cable de vídeo está seguro.

El monitor necesita limpieza

• Asegúrese de que el monitor se ha apagado antes de limpiarlo.
• Utilice siempre un paño suave no abrasivo al limpiar.
• Utilice un paño seco no abrasivo para eliminar suavemente los residuos o el polvo.
• Si es necesario, humedezca ligeramente un paño no abrasivo con agua y limpie suavemente la superficie.
• No utilice nunca alcohol ni soluciones de limpieza a base de amoniaco.
• Nunca rocíe líquido directamente sobre ninguna parte del monitor.

La luz indicadora no funciona

• Compruebe si la alimentación está encendida.
• Compruebe si la línea de alimentación está conectada a la corriente.

No se puede conectar y usar.

• Asegúrese de que el monitor es compatible con el PC.
• Asegúrese de que la tarjeta gráfica es compatible con el monitor.
• Compruebe los conectores de los cables para ver si hay patillas curvadas o dañadas. Sustituya los cables si es necesario.

Imagen tenue

• Ajuste el brillo y/o la relación de contraste.

Patrón de fluctuación/muaré de la imagen

• Los equipos eléctricos cercanos pueden interferir con el monitor.

El indicador luminoso está encendido o parpadea, pero no se muestra ninguna imagen en la pantalla

• Compruebe si el monitor está recibiendo alimentación.
• Compruebe si la tarjeta gráfica está instalada correctamente.
• Asegúrese de que el cable de alimentación está bien conectado al monitor.
• Compruebe los conectores de los cables para ver si hay patillas curvadas o dañadas. Sustituya los cables si es necesario.

Falta de color (rojo, verde o azul)

• Compruebe los conectores de los cables para ver si hay patillas curvadas o dañadas. Sustituya los cables si es necesario.

Diferencia de color (los colores no están optimizados)

• Ajuste el color RGB o restablezca los ajustes de temperatura de color.

Especificaciones

Precauciones de seguridad

Lea y observe las siguientes advertencias e información a continuación.

1. Antes de limpiar, desenchufe siempre el monitor. Se recomienda utilizar un paño seco o ligeramente húmedo para limpiar el monitor. Sin embargo, el paño seco es lo más seguro. Si utiliza un paño húmedo, espere a que el monitor se seque por completo antes de volver a enchufarlo.
2. No utilice alcohol ni limpiadores y/o líquidos a base de amoniaco para limpiar el monitor.
3. Este monitor cuenta con aberturas de ventilación en la parte posterior de la unidad. Evite bloquear estas aberturas para evitar que el monitor se sobrecaliente.
4. Evite colocar este monitor cerca de fuentes de calor, por ejemplo, calentadores portátiles o rejillas de ventilación, ya que esto puede dañar el monitor.
5. No rocíe limpiador ni ningún tipo de líquido directamente sobre la pantalla del monitor ni sobre ninguna parte del monitor.
6. No introduzca nada en ninguna parte del monitor, especialmente en las aberturas de ventilación.
7. Asegúrese siempre de que el monitor está colocado sobre una superficie segura y nivelada para evitar que se caiga y sufra daños.
8. Desenchufe el monitor durante cualquier período prolongado de inactividad.
9. No coloque objetos pesados sobre el monitor ni sobre los cables del monitor.
10. No intente desmontar ni extraer piezas del monitor. Cualquier desmontaje o modificación no realizada por un técnico autorizado puede provocar daños en el monitor y/o una posible exposición a electricidad de alto voltaje que puede provocar lesiones graves o la muerte.

VIOTEK^® no se responsabilizará de las lesiones o daños de los productos o personas debidos al incumplimiento de las precauciones mencionadas o de cualquier otra mencionada en adelante.
