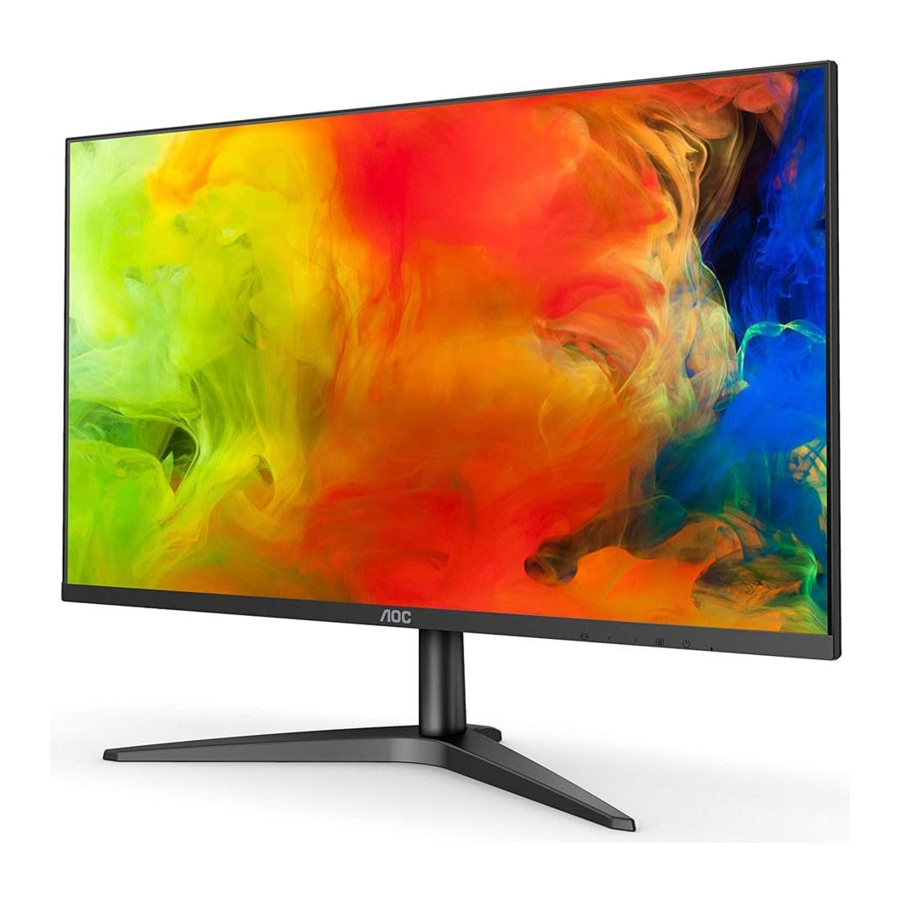

Manual del AOC 24B1H

Configuración

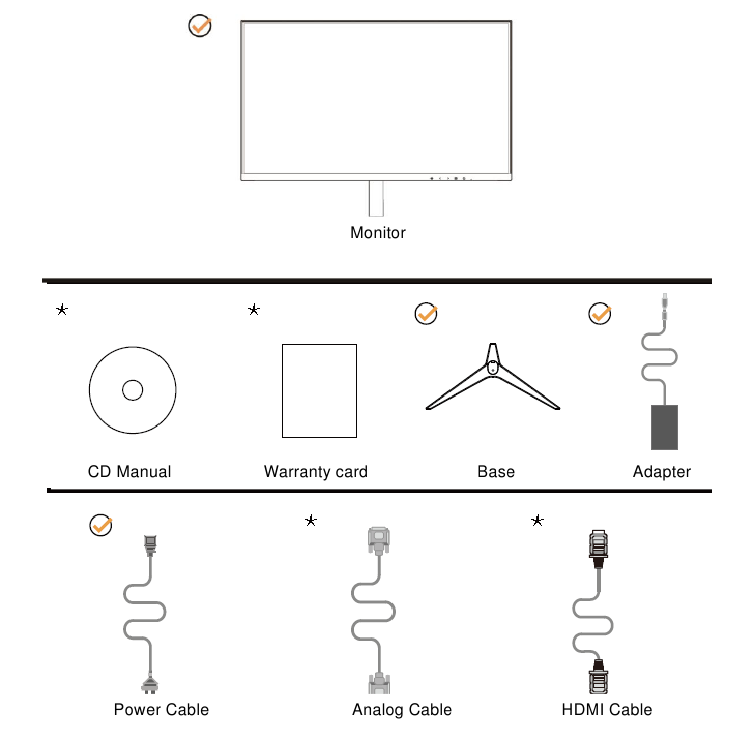

Contenido de la caja

No todos los cables de señal (cables analógicos, HDMI), ni el manual en CD se proporcionarán para todos los países y regiones. Consulte con el distribuidor local o la sucursal de AOC para confirmarlo.

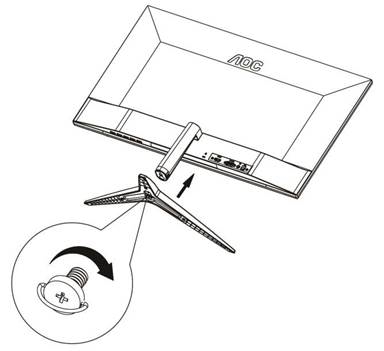

Configuración de la base

Por favor, instale o retire la base siguiendo los pasos que se indican a continuación.
Por favor, coloque el monitor sobre una superficie suave y plana para evitar arañazos.

Instalación:

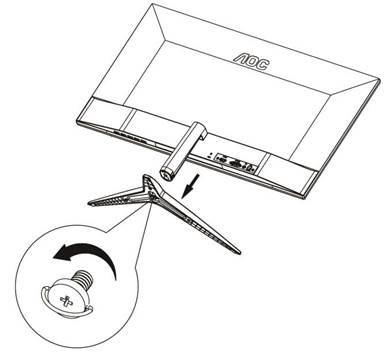

Retirar:

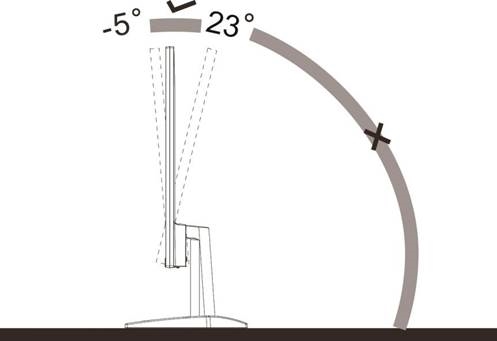

Ajuste del ángulo de visión

Para una visión óptima, se recomienda mirar toda la parte frontal del monitor y, a continuación, ajustar el ángulo del monitor a su propia preferencia.
Sujete el soporte para no volcar el monitor al cambiar su ángulo.

NOTA:
No ajuste el ángulo de visión más de 23 grados para evitar daños.

Conexión del monitor

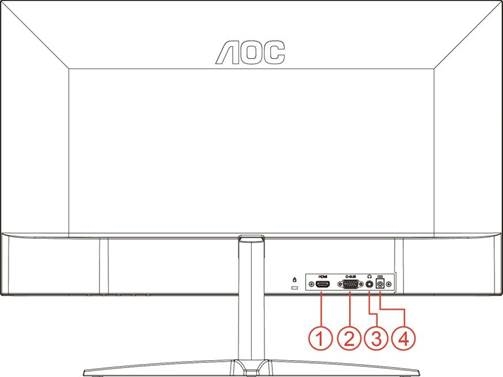

Conexiones de cables en la parte posterior del monitor y del ordenador:

1. HDMI
2. Analógico (cable VGA D-Sub de 15 patillas)
3. Salida de auriculares
4. Alimentación

Para proteger el equipo, apague siempre el PC y el monitor LCD antes de realizar la conexión.

1. Conecte el cable de alimentación al puerto de CC de la parte posterior del monitor.
2. Conecte un extremo del cable D-Sub de 15 patillas a la parte posterior del monitor y el otro extremo al puerto D-Sub del ordenador.
3. Opcional – (Requiere una tarjeta de vídeo con puerto HDMI) – Conecte un extremo del cable HDMI a la parte posterior del monitor y el otro extremo al puerto HDMI del ordenador.
4. Encienda el monitor y el ordenador.
   Si el monitor muestra una imagen, la instalación se ha completado. Si no muestra una imagen, consulte la sección de solución de problemas.

Ajustes

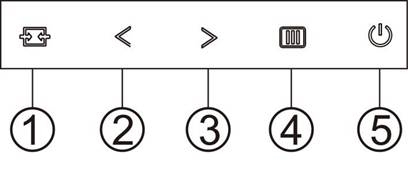

Teclas de acceso rápido

1. Fuente/Auto/Salir
2. Clear Vision/
3. Relación de imagen/Volumen/
4. Menú/Intro
5. Encendido

Menú/Intro
Pulse para mostrar el OSD o confirmar la selección.

Encendido
Pulse el botón de encendido para encender/apagar el monitor.

Relación de imagen/Volumen/
Cuando no hay OSD, pulse el botón de volumen para activar la barra de ajuste de volumen, pulse o para ajustar el volumen.
Cuando no hay OSD, pulse la tecla de acceso rápido continuamente para cambiar la relación de imagen a 4:3 o panorámica. (Si el tamaño de pantalla del producto es 4:3 o la resolución de la señal de entrada es de formato panorámico, la tecla de acceso rápido se desactiva para ajustar).

Tecla de acceso rápido Auto / Salir / Fuente
Cuando no hay OSD, pulse el botón Auto/Fuente continuamente durante unos 2 segundos para realizar la configuración automática. Cuando el OSD está cerrado, pulse el botón Fuente para activar la función de tecla de acceso rápido de Fuente. Pulse el botón Fuente continuamente para seleccionar la fuente de entrada que se muestra en la barra de mensajes, pulse el botón Menú/Intro para cambiar a la fuente seleccionada.

Clear Vision

1. Cuando no hay OSD, pulse el botón "" para activar Clear Vision (Visión nítida).
2. Use los botones " " o " " para seleccionar entre los ajustes débil, medio, fuerte o desactivado. El ajuste predeterminado es siempre "off" (desactivado).

3. Mantenga pulsado el botón " " durante 5 segundos para activar la demostración de Clear Vision (Visión nítida), y un mensaje de "Clear Vision Demo: on" (Demostración de Clear Vision: activada) aparecerá en la pantalla durante 5 segundos. Pulse el botón Menú o Salir, el mensaje desaparecerá. Mantenga pulsado el botón " " durante 5 segundos de nuevo, la demostración de Clear Vision (Visión nítida) se desactivará.


La función Clear Vision (Visión nítida) ofrece la mejor experiencia de visualización de imágenes al convertir imágenes borrosas y de baja resolución en imágenes nítidas y vívidas.

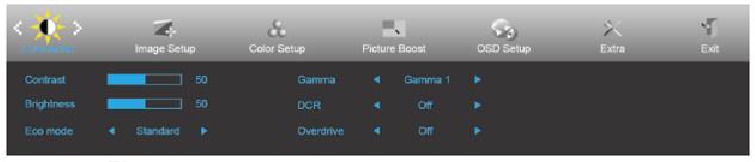

Ajustes OSD

Instrucciones básicas y sencillas sobre las teclas de control.

1. Pulse el botón MENU para activar la ventana OSD.
2. Pulse o para desplazarse por las funciones. Una vez que la función deseada esté resaltada, pulse el botón MENU para activarla. Si hay un submenú, pulse o para navegar por las funciones del submenú.

3. Pulse o para cambiar la configuración de la función seleccionada. Pulse AUTO para salir. Si desea ajustar cualquier otra función, repita los pasos 2-3.
4. Función de bloqueo OSD: Para bloquear el OSD, mantenga pulsado el botón MENU-button (botón MENU) mientras el monitor está apagado y, a continuación, pulse power button (botón de encendido) para encender el monitor. Para desbloquear el OSD, mantenga pulsado el botón MENU-button (botón MENU) mientras el monitor está apagado y, a continuación, pulse power button (botón de encendido) para encender el monitor.

Notas:

1. Si el producto solo tiene una entrada de señal, el elemento "Input Select" (Selección de entrada) está desactivado.
2. Si el tamaño de la pantalla del producto es 4:3 o la resolución de la señal de entrada es la resolución nativa, el elemento "Image Ratio" (Relación de imagen) está desactivado.
3. Una de las funciones Clear vision, DCR, Color Boost y Picture Boost está activada; las otras tres funciones se desactivan en consecuencia.

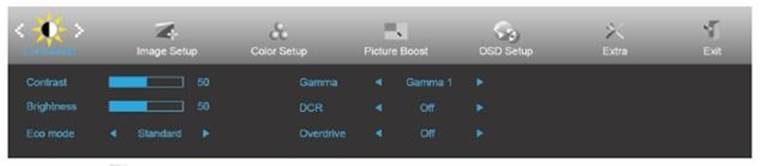

Luminancia

1. PulseMENU (Menú) para mostrar el menú.
2. Pulse o para seleccionar (Luminance) (Luminancia) y pulse MENU para entrar.
3. Pulse o para seleccionar el submenú.
4. Pulse o para ajustar.
5. PulseAUTO para salir.

	Contraste	0-100		Contraste del registro digital.
	Brillo	0-100		Ajuste de retroiluminación
	Modo Eco	Estándar		Modo Estándar
		Texto		Modo Texto
		Internet		Modo Internet
		Juego		Modo Juego
		Película		Modo Película
		Deportes		Modo Deportes
	Gamma	Gamma1		Ajustar a Gamma 1
		Gamma2		Ajustar a Gamma 2
		Gamma3		Ajustar a Gamma 3
	DCR	Desactivado		Desactivar la relación de contraste dinámico
		Activado		Activar la relación de contraste dinámico
	Overdrive	Débil		Ajuste el tiempo de respuesta. Podría ser una imagen borrosa, si el usuario activa el OverDrive en nivel fuerte. El usuario puede ajustar el nivel de OverDrive en función de sus preferencias o desactivarlo.
		Medio
		Fuerte
		Desactivado

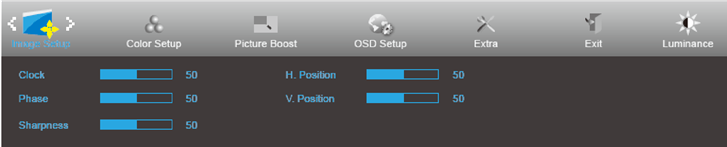

Configuración de imagen

1. PulseMENU (Menú) para mostrar el menú.
2. Pulse o para seleccionar (Image Setup) (Configuración de imagen) y pulse MENU para entrar.
3. Pulse o para seleccionar el submenú.
4. Pulse o para ajustar.
5. PulseAUTO para salir.

	Reloj	0-100	Ajuste el reloj de la imagen para reducir el ruido de la línea vertical.
	Fase	0-100	Ajuste la fase de la imagen para reducir el ruido de la línea horizontal.
	Nitidez	0-100	Ajuste la nitidez de la imagen.
	Posición H.	0-100	Ajuste la posición horizontal de la imagen.
	Posición V.	0-100	Ajuste la posición vertical de la imagen.

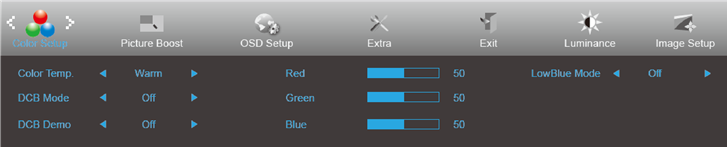

Configuración del color

1. Pulse MENU (Menú) para mostrar el menú.
2. Pulse o para seleccionar (Color Setup) (Configuración del color) y pulse MENU para entrar.
3. Pulse o para seleccionar el submenú.
4. Pulse o para ajustar.
5. Pulse AUTO para salir.

	Temp. de color	Cálido		Recupera la temperatura de color cálida de la EEPROM.
		Normal		Recupera la temperatura de color normal de la EEPROM.
		Frío		Recupera la temperatura de color fría de la EEPROM.
		sRGB		Recupera la temperatura de color SRGB de la EEPROM.
		Usuario		Recupera la temperatura de color del usuario de la EEPROM
	Modo DCB	Completo Mejora	ON/OFF	Desactiva o activa el modo de mejora completa.
		Piel natural	ON/OFF	Desactiva o activa el modo de piel natural.
		Campo verde	ON/OFF	Desactiva o activa el modo de campo verde.
		Azul celeste	ON/OFF	Desactiva o activa el modo de azul celeste.
		Detección automática	ON/OFF	Desactiva o activa el modo de detección automática.
	Demostración de DCB		ON/OFF	Desactiva o activa la demostración.
	Rojo		0-100	Ganancia de rojo del registro digital.
	Verde		0-100	Ganancia de verde del registro digital.
	Azul		0-100	Ganancia de azul del registro digital.
	Modo LowBlue	Débil		Reduce la onda de luz azul controlando la temperatura del color
		Medio
		Fuerte
		Apagado

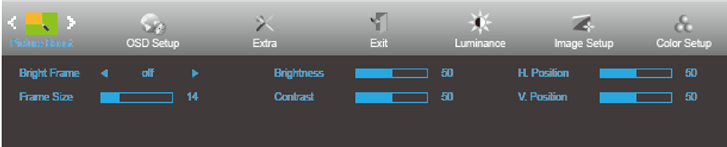

Mejora de imagen

1. Pulse MENU (Menú) para mostrar el menú.
2. Pulse o para seleccionar (Picture Boost) (Mejora de imagen) y pulse MENU para entrar.
3. Pulse o para seleccionar el submenú.
4. Pulse o para ajustar.
5. Pulse AUTO para salir.

	Marco brillante	ON/OFF	Activa/desactiva el marco brillante
	Tamaño del marco	14-100	Ajusta el tamaño del marco
	Brillo	0-100	Ajuste del brillo para el área de mejora
	Contraste	0-100	Ajuste del contraste para el área de mejora
	Posición H.	0-100	Ajusta la posición horizontal del marco
	Posición V.	0-100	Ajusta la posición vertical del marco

Nota:
Ajuste el brillo, el contraste y la posición del marco brillante para una mejor experiencia de visualización.

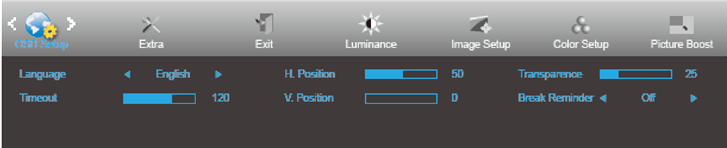

Configuración OSD

1. Pulse MENU (Menú) para mostrar el menú.
2. Pulse o para seleccionar (OSD Setup) (Configuración OSD) y pulse MENU para entrar.
3. Pulse o para seleccionar el submenú.
4. Pulse o para ajustar.
5. Pulse AUTO para salir.

	Idioma		Seleccione el idioma OSD.
	Tiempo de espera	5-120	Ajusta el tiempo de espera de la OSD.
	Posición V.	0-100	Ajusta la posición vertical de la OSD.
	Transparencia	0-100	Ajusta la OSD.
	Posición H.	0-100	Ajusta la posición horizontal de la OSD.
	Recordatorio de descanso	encendido o apagado	Recordatorio de descanso si el usuario trabaja continuamente durante más de 1 hora.

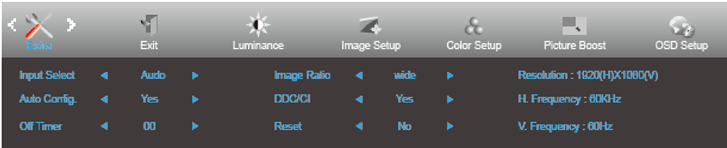

Extra

1. Pulse MENU (Menú) para mostrar el menú.
2. Pulse o para seleccionar (Extra) y pulse MENU para entrar.
3. Pulse o para seleccionar el submenú.
4. Pulse o para ajustar.
5. Pulse AUTO para salir.

	Selección de entrada	Auto	Detección automática de la señal de entrada
		D-SUB	Seleccionar la fuente de señal D-SUB como entrada
		HDMI	Seleccionar la fuente de señal HDMI como entrada
	Configuración automática	Sí / No	Ajuste automático de la imagen a los valores predeterminados.
	Temporizador de apagado	0-24 horas	Seleccionar el tiempo de apagado de CC.
	Relación de imagen	Ancho o 4:3	Seleccionar el formato ancho o 4:3 para la pantalla.
	DDC/CI	Sí / No	Activar o desactivar la compatibilidad con DDC/CI.
	Restablecer	Sí / ENERGY STAR@	Restablecer el menú a los valores predeterminados. (ENERGY STAR@ disponible para modelos selectivos).
		No

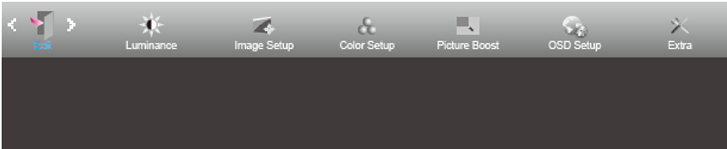

Salir

1. Pulse MENU (Menú) para mostrar el menú.
2. Pulse o para seleccionar (Salir) y pulse MENU para entrar.
3. Pulse AUTOpara salir.

Salir

Salir del OSD principal

Indicador LED

Controlador

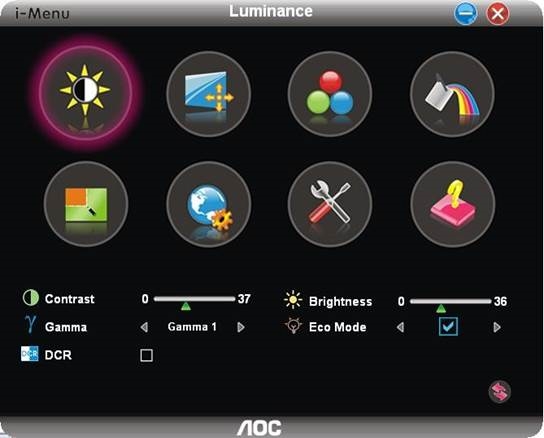

i-Menu

Le damos la bienvenida al software "i-Menu" de AOC. i-Menu facilita el ajuste de la configuración de la pantalla de su monitor mediante el uso de menús en pantalla en lugar del botón OSD del monitor. Para completar la instalación, siga la guía de instalación.

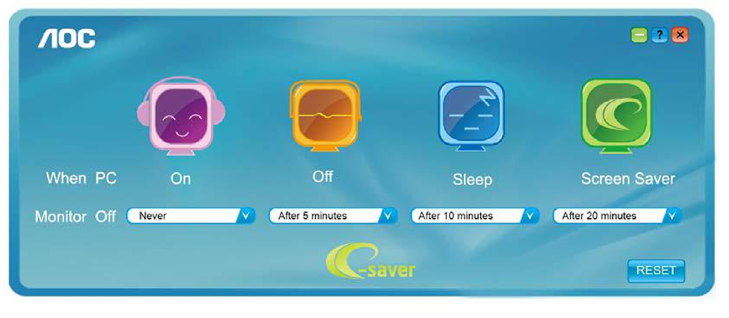

e-Saver

¡Bienvenido al software de gestión de energía para monitores AOC e-Saver! El AOC e-Saver cuenta con funciones de apagado inteligente para sus monitores, permite que su monitor se apague oportunamente cuando la unidad de la PC está en cualquier estado (encendido, apagado, en suspensión o salvapantallas); el tiempo de apagado real depende de sus preferencias (vea el ejemplo a continuación).
Haga clic en "driver/e-Saver/setup.exe" para comenzar a instalar el software e-Saver, siga el asistente de instalación para completar la instalación del software.

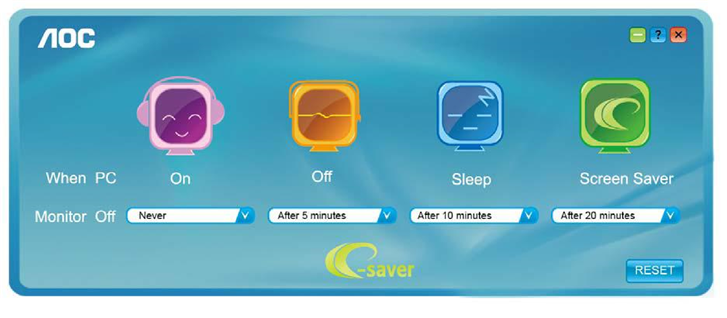

En cada uno de los cuatro estados de la PC, puede elegir el tiempo deseado (en minutos) en el menú desplegable para que su monitor se apague automáticamente. El siguiente ejemplo ilustra:

1. El monitor nunca se apagará cuando la PC esté encendida.
2. El monitor se apagará automáticamente 5 minutos después de que la PC se apague.
3. El monitor se apagará automáticamente 10 minutos después de que la PC esté en modo de suspensión/espera.
4. El monitor se apagará automáticamente 20 minutos después de que aparezca el salvapantallas.

   Puede hacer clic en "RESET" (RESTABLECER) para configurar el e-Saver a su configuración predeterminada como se muestra a continuación.


Screen+

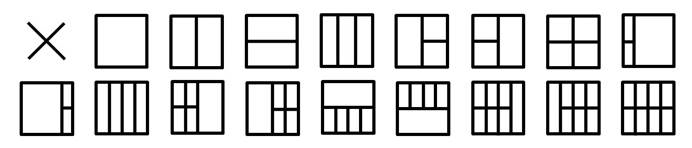

Le damos la bienvenida al software "Screen+" de AOC. El software Screen+ es una herramienta de división de pantalla de escritorio; divide el escritorio en diferentes paneles, y cada panel muestra una ventana diferente. Solo necesita arrastrar la ventana a un panel correspondiente cuando desee acceder a ella. Es compatible con la visualización de múltiples monitores para facilitar su tarea.
Siga el software de instalación para instalarlo.

Solución de problemas

Especificaciones

Especificaciones generales (24B1H)

Modos de visualización preestablecidos

Asignaciones de pines

Cable de señal de pantalla a color de 15 pines

Cable de señal de pantalla a color de 19 pines

Plug and Play

Función Plug & Play DDC2B
Este monitor está equipado con capacidades VESA DDC2B de acuerdo con el ESTÁNDAR VESA DDC. Permite que el monitor informe al sistema host de su identidad y, dependiendo del nivel de DDC utilizado, comunique información adicional sobre sus capacidades de visualización.
El DDC2B es un canal de datos bidireccional basado en el protocolo I2C. El host puede solicitar información EDID a través del canal DDC2B.

Seguridad

Convenciones nacionales

En las siguientes subsecciones se describen las convenciones de notación utilizadas en este documento.

Notas, precauciones y advertencias
A lo largo de esta guía, los bloques de texto pueden ir acompañados de un icono e imprimirse en negrita o en cursiva.
Estos bloques son notas, precauciones y advertencias, y se utilizan de la siguiente manera:
NOTA: Una NOTA indica información importante que le ayuda a utilizar mejor su sistema informático.

Una PRECAUCIÓN indica posibles daños en el hardware o pérdida de datos y le indica cómo evitar el problema.

Una ADVERTENCIA indica la posibilidad de daños corporales y le indica cómo evitar el problema. Algunas advertencias pueden aparecer en formatos alternativos y pueden no ir acompañadas de un icono. En tales casos, la presentación específica de la advertencia está impuesta por la autoridad reguladora.

Alimentación

El monitor solo debe utilizarse con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de alimentación que se suministra a su casa, consulte a su distribuidor o a la compañía eléctrica local.

Desenchufe la unidad durante una tormenta eléctrica o cuando no se vaya a utilizar durante largos periodos de tiempo. Esto protegerá el monitor de los daños causados por las subidas de tensión.

No sobrecargue las regletas ni los cables de extensión. La sobrecarga puede provocar incendios o descargas eléctricas.

Para garantizar un funcionamiento satisfactorio, utilice el monitor únicamente con ordenadores con certificación UL que tengan tomas de corriente configuradas adecuadamente marcadas entre 100 y 240 V ~, mín. 1,5 A

La toma de corriente debe instalarse cerca del equipo y debe ser fácilmente accesible.

Para usar solo con el adaptador de corriente adjunto
Fabricantes: TPV ELECTRONICS(FUJIAN)CO.,LTD.
Modelo: ADPC1925EX (19VDC,1.31A)

Instalación

No coloque el monitor en un carro, soporte, trípode, soporte o mesa inestables. Si el monitor se cae, puede lesionar a una persona y causar graves daños a este producto. Utilice únicamente un carro, soporte, trípode, soporte o mesa recomendados por el fabricante o vendidos con este producto. Siga las instrucciones del fabricante al instalar el producto y utilice los accesorios de montaje recomendados por el fabricante. Un producto y la combinación del carro deben moverse con cuidado.

Nunca introduzca ningún objeto en la ranura del gabinete del monitor. Podría dañar las piezas del circuito y provocar un incendio o una descarga eléctrica. Nunca derrame líquidos sobre el monitor.

No coloque la parte frontal del producto en el suelo.

Deje algo de espacio alrededor del monitor como se muestra a continuación. De lo contrario, la circulación del aire puede ser inadecuada, por lo que el sobrecalentamiento puede provocar un incendio o dañar el monitor.
A continuación, se indican las áreas de ventilación recomendadas alrededor del monitor cuando este se instala en la pared o con el soporte:

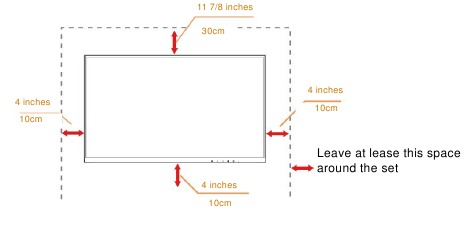

Instalado en la pared

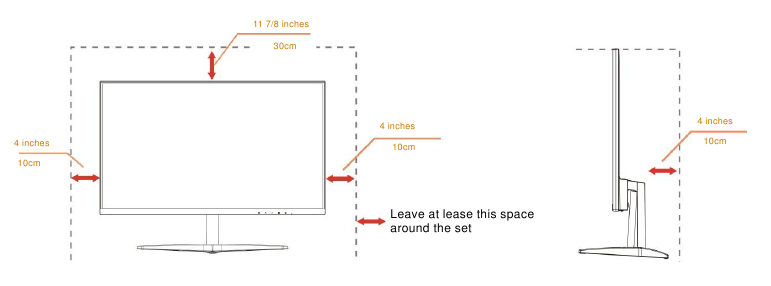

Instalado con soporte

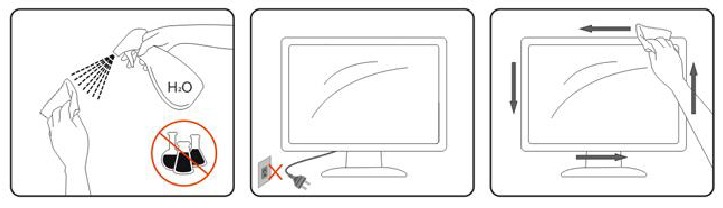

Limpieza

Limpie la carcasa con regularidad con un paño. Puede utilizar un detergente suave para limpiar la mancha, en lugar de un detergente fuerte que cauterizará la carcasa del producto.

Al limpiar, asegúrese de que no se filtre detergente en el producto. El paño de limpieza no debe ser demasiado áspero, ya que rayará la superficie de la pantalla.

Desconecte el cable de alimentación antes de limpiar el producto.

Otro

Si el producto emite un olor, sonido o humo extraño, desenchufe INMEDIATAMENTE el enchufe de alimentación y póngase en contacto con un centro de servicio.

Asegúrese de que las aberturas de ventilación no estén bloqueadas por una mesa o una cortina.

No someta el monitor LCD a vibraciones severas o condiciones de alto impacto durante el funcionamiento.

No golpee ni deje caer el monitor durante el funcionamiento o el transporte.

Para pantallas con bisel brillante, el usuario debe tener en cuenta la colocación de la pantalla, ya que el bisel puede causar reflejos molestos de la luz circundante y las superficies brillantes.
