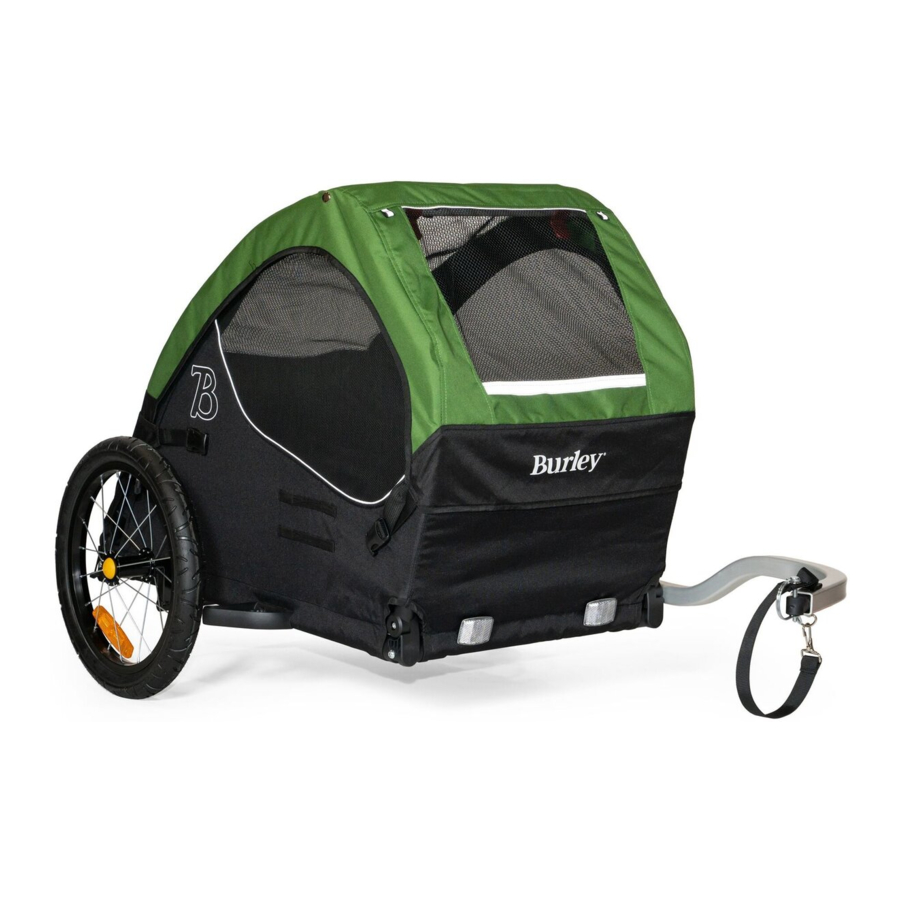

Manual del Burley Tail Wagon

Contenido

1 INTRODUCCIÓN
2 MONTAJE Y USO
3 MANTENIMIENTO
- 3.1 Antes de montar
- 3.2 Mantenimiento
4 ATENCIÓN AL CLIENTE
- 4.1 Conecte con Burley
- 4.2 Identificación del producto
5 Referencias
6 Descargar el manual
7 En otros idiomas

INTRODUCCIÓN

Capacidades máximas

Peso máximo de la mascota
34 kg (75 lb)
Altura máxima de la mascota de pie de pie
58 cm (23 in)
Longitud máxima de la mascota de pie
73 cm (29 in)

CUMPLA SIEMPRE LAS NORMAS LOCALES RELATIVAS AL PESO MÁXIMO DEL REMOLQUE.

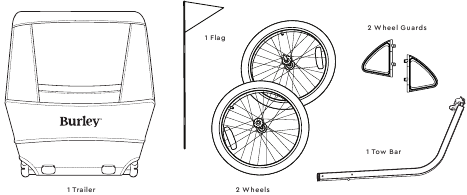

Contenido de la caja

Guía del remolque Burley

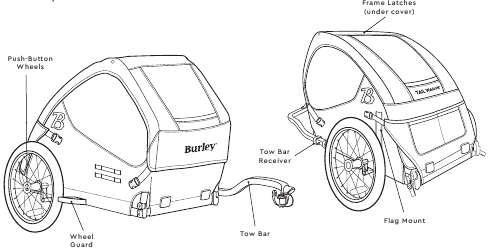

MONTAJE Y USO

Apertura de su remolque

Levante el bastidor delantero en la parte trasera.
Levante el tubo del bastidor trasero hasta que los tubos queden juntos en los soportes de plástico.
Bloquee las barras juntas presionando los pestillos amarillos.

COMPRUEBE QUE LOS PESTILLOS DEL BASTIDOR ESTÁN CORRECTAMENTE ENGANCHADOS ANTES DE UTILIZAR EL REMOLQUE.

Cierre de su remolque

Retire a los pasajeros y la carga, y luego retire la barra de remolque y ambas ruedas.
Desde la parte trasera del remolque, levante la cubierta y luego levante los pestillos amarillos y empuje el bastidor trasero hacia adelante.
Empuje el bastidor trasero en la curva inferior para plegarlo hasta que quede plano.
nota
Se pueden producir daños en las ventanas si el remolque se pliega con las ruedas instaladas.

SE DEBE TENER CUIDADO AL PLEGAR Y DESPLEGAR PARA EVITAR ATRAPAMIENTO DE LOS DEDOS.

Instalación de los guardabarros

Inserte el guardabarros en el receptor. Deslice el guardabarros hacia atrás hasta que escuche que encaja en su lugar. Repita para el otro lado.

Colocación y extracción de las ruedas

Mientras presiona el botón de goma, inserte el eje de la rueda en el receptor del eje y luego suelte el botón. Tire firmemente de la rueda para confirmar que el eje esté completamente encajado.
Para quitar la rueda: mientras presiona el botón, deslice la rueda fuera del receptor del eje. suelte el botón.

Instalación de la barra de remolque

Mientras presiona el botón, deslice la barra de remolque en los receptores de la barra de remolque hasta que el orificio A coincida con el orificio B. El soporte de la correa de seguridad roja debe estar al ras con la parte delantera del receptor.
Inserte el pasador de retención desde la parte superior a través de los orificios alineados.
Asegúrese de que el pasador de retención esté bloqueado correctamente como se muestra arriba

Extracción de la barra de remolque

Retire el pasador de retención y desenganche la correa de seguridad
Mientras presiona el botón, retire la barra de remolque

Instalación de la bandera de seguridad

Una las secciones del poste. En el lado izquierdo de los remolques, inserte el asta de la bandera en la funda en el lado izquierdo del remolque.

NO UTILICE EL REMOLQUE SIN LA BANDERA DE SEGURIDAD.

Colocación de la cubierta

En la parte superior del bastidor, sujete los broches de la cubierta al bastidor. Abroche ambas esquinas delanteras de la cubierta a los lados del remolque.

Fijación del portón trasero

Con la cubierta abrochada y abrochada al remolque, hay dos formas de sujetar el portón trasero.

OPCIÓN 1: Portón trasero abrochado sobre la cubierta.

Sujete la parte trasera de la cubierta enganchando los lazos elásticos sobre las perillas laterales en las esquinas traseras del remolque.
Abroche cada esquina del portón trasero a los lados del remolque.

OPCIÓN 2: Portón trasero abrochado debajo de la cubierta.

Abroche cada esquina del portón trasero a los lados del remolque.
Sujete la parte trasera de la cubierta enganchando los lazos elásticos sobre las perillas laterales en las esquinas traseras del remolque.

nota
Si su mascota es propensa a realizar salidas no planificadas, OPCIÓN 1 es el método de fijación más seguro.

Extracción del piso

Para quitarlo para limpiarlo, levante el piso en la parte delantera interior y sáquelo del remolque.
Para instalar el piso, inserte el piso debajo de los soportes de la esquina trasera. Baje la parte delantera del piso y encájela en su lugar debajo de los soportes de la esquina delantera.

Conexión de su remolque a su bicicleta

nota
Para identificar el eje trasero de su bicicleta, consulte la Guía de enganche en Burley.com/hitching-guide o confirme con su tienda de bicicletas local

Eje de liberación rápida o con tuerca:
Retire la palanca de liberación rápida o la tuerca del eje del lado izquierdo de la rueda trasera de la bicicleta. Instale el enganche entre la liberación rápida o la tuerca del eje y el bastidor con las lengüetas del enganche paralelas al suelo. Apriete la liberación rápida o la tuerca del eje siguiendo la recomendación del fabricante de la bicicleta. Consulte Burley.com para obtener adaptadores diseñados para ayudar a ajustar su remolque a su bicicleta si es necesario.
Eje pasante:
Requiere un eje pasante adaptado para instalar el enganche. Consulte Burley.com para obtener el ajuste y la instalación adecuados para su bicicleta.
Conexión de la barra de remolque al enganche:
Inserte el conector flexible entre las dos lengüetas del enganche, de modo que todos los orificios estén alineados. Inserte el pasador de retención a través de los orificios desde la parte superior y cierre el retenedor en la parte inferior.
1. Correa de seguridad
2. Enganche
3. Retenedor
4. Pasador de retención
5. Conector flexible
6. Cierre
Envuelva la correa de seguridad alrededor del bastidor de la bicicleta y asegure el cierre al anillo en D en la barra de remolque. Asegúrese de que la correa esté apretada y no pueda quedar atrapada en otros componentes.

UNA VEZ INSTALADA, ASEGÚRESE DE QUE LA CORREA DE SEGURIDAD NO ENTRE EN PIEZAS MÓVILES, COMO CONTACTO CON EL ROTOR O LOS RADIOS DEL FRENO DE DISCO.

Desconexión de su remolque de su bicicleta

Desabroche el cierre del anillo en D y desenvuelva la correa de seguridad del bastidor de la bicicleta. Abra el retenedor en el pasador de retención y tire de él hacia arriba para quitarlo.
Retire el conector flexible del enganche tirando para separarlo de la bicicleta.

nota
El enganche puede permanecer en la bicicleta cuando se retira el remolque.

MANTENIMIENTO

Antes de montar

Póngase en contacto con su distribuidor autorizado de Burley o en Burley.com para reemplazar cualquier pieza dañada o desgastada.

Comprobar antes de cada uso

Las ruedas están bien sujetas al remolque.
Los neumáticos están inflados a la presión recomendada en el flanco del neumático.
La barra de remolque está bien sujeta al remolque.
El enganche está bien sujeto a la bicicleta.
El pasador de retención del enganche está asegurado y la correa de seguridad está unida.
El pasador de retención del receptor de la barra de remolque está asegurado y la correa de seguridad está unida.
La carga no supera los 75 lbs (34 kg)
El peso de la barra de remolque en el enganche es superior a 2 lbs (1 kg) pero no supera las 20 lbs (9 kg) con el remolque completamente cargado.
La bicicleta está en perfecto estado de funcionamiento, especialmente los frenos y los neumáticos
(consulte las instrucciones del fabricante de la bicicleta).
La bandera de seguridad está en su lugar.
La cubierta está instalada y cerrada.
La iluminación es adecuada para las condiciones de conducción.

Comprobar mensualmente

Inspeccione la barra de remolque, el enganche, los tubos del cuadro, el conector flexible y los herrajes en busca de daños.
Compruebe que los pernos estén apretados
Inspeccione los neumáticos y las ruedas en busca de desgaste, grietas y rectitud.
Inspeccione las piezas de tela en busca de rasgaduras, abrasiones y herrajes faltantes o dañados.

Servicio

Los conectores flexibles deben revisarse cada 3-5 años para un funcionamiento seguro.

Mantenimiento

Almacenamiento
Para prolongar la vida útil del producto, guarde el remolque en interiores. Si el remolque se guarda en el exterior, protéjalo con una funda de almacenamiento Burley o una bolsa de almacenamiento para remolque. El remolque no debe almacenarse a temperaturas inferiores a -10°F (-23°c) o superiores a 150°F (65°c). Los neumáticos no deben almacenarse en contacto con las ventanas, ya que esto puede provocar la decoloración de las ventanas.

Cuidado de la tela
Lave a mano las piezas de tela con agua tibia y jabón suave. No utilice lejía ni disolventes. Cuelgue la cubierta del remolque para que se seque. Seque con un paño y guarde en un lugar seco y bien ventilado, alejado de la luz solar directa. Limpie las ventanas con un paño suave y húmedo.

ATENCIÓN AL CLIENTE

Conecte con Burley

Tanto si monta en bicicleta todo el año como si es un ciclista de buen tiempo, Burley comparte su entusiasmo por aprovechar al máximo su bicicleta. Gracias por su negocio. Lo apreciamos.

Identificación del producto

Si tiene alguna pregunta sobre el nombre del modelo o el año de su Burley, consulte nuestra página web de identificación del producto: burley.com/support/what-year-is-my-burley

EL INCUMPLIMIENTO DE LAS INSTRUCCIONES Y ADVERTENCIAS DE ESTE MANUAL PODRÍA PROVOCAR LESIONES GRAVES O LA MUERTE DEL PASAJERO O DEL CONDUCTOR.

UTILIZAR ÚNICAMENTE CON UN ACCESORIO APROBADO POR BURLEY. SI CONECTA UN ACCESORIO A SU REMOLQUE, ASEGÚRESE DE LEER Y SEGUIR TODAS LAS ADVERTENCIAS E INSTRUCCIONES QUE SE INCLUYEN CON EL KIT DE ACCESORIOS.

EL MOVIMIENTO DE LA MASCOTA PUEDE AFECTAR AL MANEJO DE SU BICICLETA. ESTÉ PREPARADO PARA MOVIMIENTOS REPENTINOS DE SU MASCOTA.

Nunca deje a la mascota desatendida.
NO ate ni sujete a su mascota a ninguna parte del remolque.
Asegúrese de que todos los dispositivos de bloqueo estén activados antes de su uso.
Para evitar lesiones, asegúrese de que la mascota se mantenga alejada al desplegar y plegar este producto.
NO está destinado a ser utilizado por niños. Este producto no es un juguete.
Asegúrese de que la mascota no pueda entrar en contacto con los radios de las ruedas ni con ninguna otra pieza móvil.
Sea consciente de los peligros de exposición para los ocupantes menos activos del remolque, como la sensación térmica y el agotamiento por calor, ya sea por una exposición prolongada a temperaturas más frías o por períodos prolongados a temperaturas más cálidas sin una ventilación o hidratación adecuadas.
Los artículos colocados encima de la unidad pueden hacer que este producto se vuelva inestable. Pueden existir condiciones peligrosas si se añaden artículos accesorios no aprobados a este producto. Siga las directrices de carga de Burley al añadir accesorios aprobados por Burley.
Cualquier carga sujeta a los lados del remolque afectará a la estabilidad del vehículo.
Este producto no es adecuado para correr o patinar.
NO remolque el remolque con un vehículo motorizado o eléctrico (las bicicletas eléctricas aprobadas están bien).
NO utilice una carga total que supere los límites de peso. Si se supera la carga recomendada, la unidad puede volverse inestable.
NO realice modificaciones en el producto.
NO infle demasiado los neumáticos. El incumplimiento de la presión nominal del flanco del neumático puede provocar la explosión del neumático y posibles lesiones.
NO maniobre sobre escaleras u otros obstáculos mientras la mascota esté dentro.
Utilice únicamente accesorios aprobados por Burley. Cuando conecte un accesorio a su remolque, asegúrese de leer y seguir todas las advertencias e instrucciones que se incluyen con el kit de accesorios.
Nota: las referencias a la izquierda o a la derecha se refieren a estar de pie detrás del remolque mirando hacia delante.
Se recomienda que un mecánico de bicicletas cualificado realice una revisión de seguridad de la bicicleta de remolque antes de enganchar el remolque.
Antes de cada paseo, asegúrese de que el remolque no interfiera con el frenado, el pedaleo o la dirección de la bicicleta.
Cumpla siempre con las regulaciones locales cuando utilice el remolque en la vía pública.
Nunca monte en bicicleta de noche sin una iluminación adecuada.
Cumpla con todos los requisitos legales locales en materia de iluminación.
Los reflectores rojos que vienen con el remolque deben permanecer unidos y visibles en la parte trasera del remolque en todo momento.
Si necesita detenerse por alguna razón, como para controlar a su mascota, para hacer ajustes o para solucionar un neumático desinflado, asegúrese de salirse completamente de la carretera.
Cuando utilice su remolque, está remolcando un peso adicional y un vehículo más grande. Debe dejar más tiempo para frenar, disminuir la velocidad, detenerse y arrancar, especialmente cuando se conduce cuesta abajo, y dejar más espacio para giros, esquinas y pasajes.
Experimente con el remolque cargado en una zona no congestionada hasta que se familiarice con la forma en que su bicicleta maneja el remolque.
Evite las rocas, los bordillos, el frenado brusco y los desvíos repentinos. Evite pasar por encima de obstáculos con una rueda, ya que esto puede hacer que el remolque se vuelque.
Utilice el buen juicio al decidir si las condiciones meteorológicas, de la carretera o del tráfico son seguras para utilizar un remolque Burley. Los límites de temperatura recomendados para utilizar un remolque Burley son de 20°F a 100°F (-7°C a 38°C).
Siempre circule con las ventanas de malla bien cerradas con cremallera para proteger a la mascota de los residuos voladores.
El conductor de la bicicleta debe tener al menos 16 años.
Los remolques de bicicleta tirados por un ciclo de asistencia eléctrica (EPAC) pueden estar restringidos por la ley.
Límites de velocidad recomendados:
- 24 km/h (15 mph) en carreteras lisas y rectas
- 8 km/h (5 mph) al girar o en carreteras irregulares
El peso del remolque debe distribuirse correctamente para un manejo seguro. La fuerza descendente en el extremo de la barra de remolque, donde se une a la bicicleta, debe estar entre 2 lbs y 20 lbs (1 y 9 kg). Para medir esto, cargue su remolque y colóquelo junto a la báscula del baño. Súbase a la báscula y anote su peso. Mientras está en la báscula, levante el extremo de la barra de remolque 1 pie (30 cm) del suelo y anote de nuevo el peso. La diferencia de peso es la fuerza descendente sobre la barra de remolque. Si el peso es demasiado bajo, la rueda trasera de la bicicleta podría perder tracción. Si es demasiado alto, el enganche puede estar sobrecargado.

BURLEY.COM

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del Burley Tail Wagon
