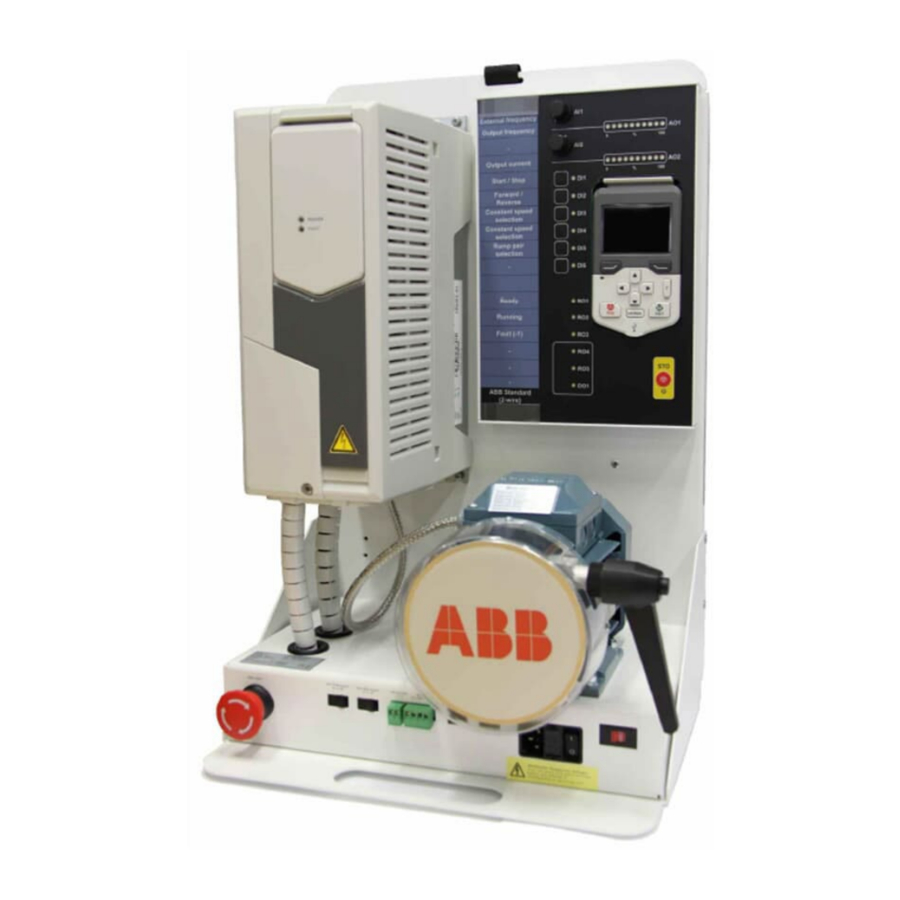

Manual del ABB ACS580

Contenido de la entrega

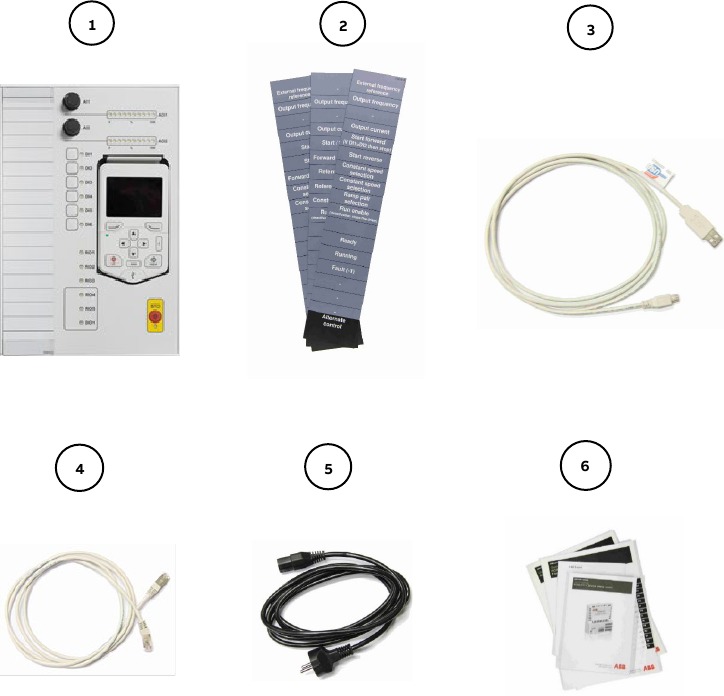

La demostración del ACS580 contiene: (se encuentra en el bolsillo en la parte posterior de la demostración)

1. Panel de E/S con panel de control extraíble
2. Tarjetas de modo de control externo
3. Cable de USB a Mini USB: cable para conexión a PC
4. Cable Ethernet para conexión al panel de E/S (CAT5E UTP, sin blindaje)
5. Cable de alimentación (también incluye cable para EE. UU.)
6. Juego de manuales que incluye:
   • Manual de hardware del ACS580-01
   • Manual del firmware del programa de control del ACS580
   • Guía de instalación rápida y puesta en marcha del ACS580-01
   • Guía de instalación del módulo adaptador de comunicación CDPI-01
   • Manual del usuario del módulo de extensión multifunción CMOD-01

NOTA: El adaptador Ethernet no está incluido en la entrega de la demostración.

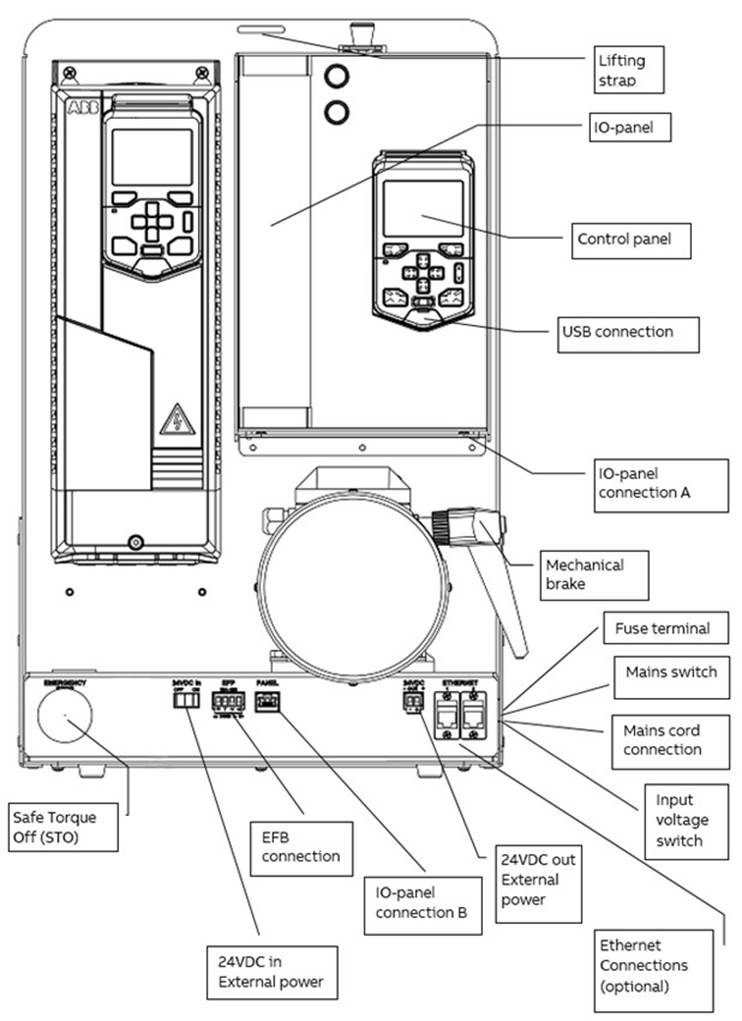

Disposición

Interruptores de alimentación

La alimentación de la demostración se puede controlar con el interruptor de la fuente de alimentación externa de 24 V CC y el interruptor de alimentación principal del variador. Los dos interruptores funcionan por separado. El interruptor de la fuente de alimentación de 24 V CC controla la fuente de alimentación externa de 24 V CC a la unidad de control del variador y el interruptor de alimentación principal del variador controla la alimentación principal de 400 V al variador.

Para obtener información sobre las conexiones internas, consulte la sección Datos técnicos.

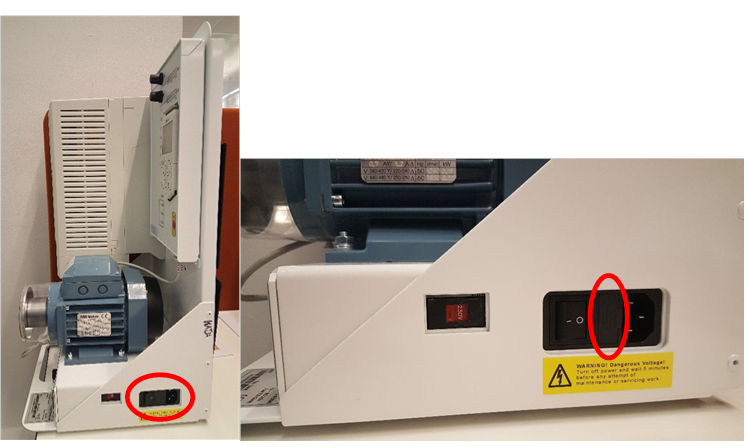

Sustitución de los fusibles

Apague la demostración y desenchufe el cable de alimentación antes de cambiar el fusible. Sustituya el fusible por un fusible del mismo tipo.

La sustitución del fusible no requiere herramientas. Abra el terminal del fusible presionando las patillas en la parte superior e inferior del terminal del fusible y extrayendo el terminal. Extraiga los fusibles viejos y sustitúyalos por fusibles nuevos del mismo tipo. Vuelva a insertar el terminal del fusible.

El tipo de fusible correcto es: T2AL250V (lento, 2,0 A, fusible de tubo de vidrio de 250 V). Hay dos fusibles de este tipo en el terminal del fusible.

Puesta en marcha básica

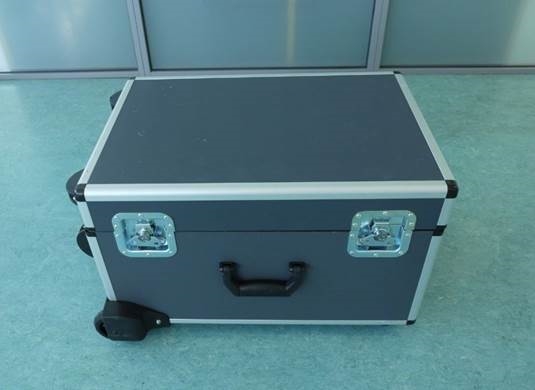

1. Coloque la demostración sobre su parte posterior (de modo que la cubierta apunte hacia arriba) y abra la cubierta. Abra la demostración soltando tres escotillas metálicas en los lados de la carcasa.

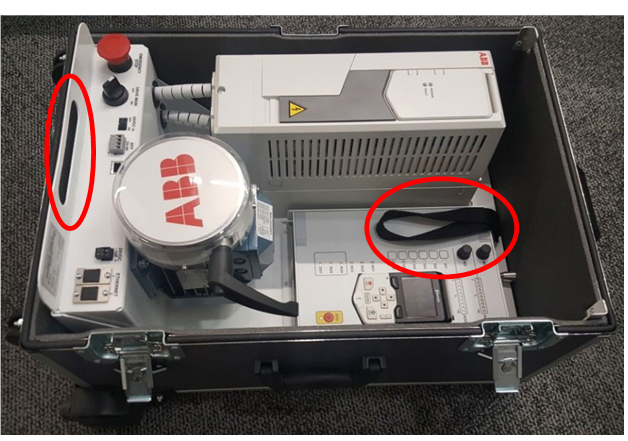

2. Extraiga la demostración de la carcasa utilizando la correa de elevación y el orificio del asa (en la parte inferior de la demostración).

   La demostración pesa aproximadamente 18 kg (40 lb). Utilice una técnica de elevación adecuada con la espalda recta.

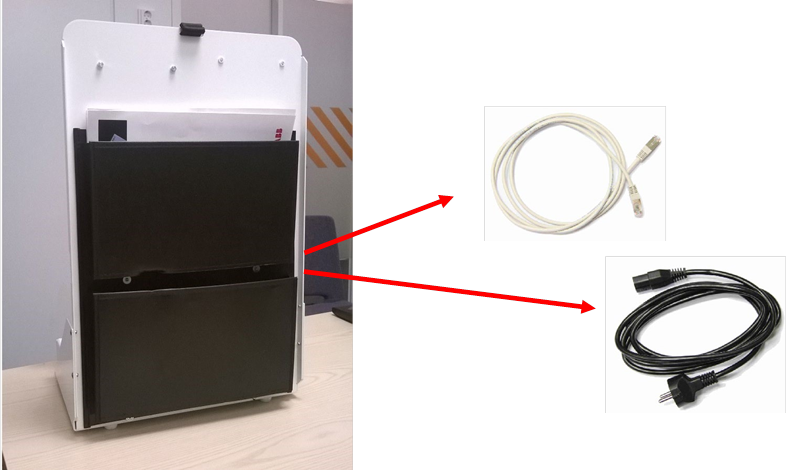

3. Saque el cable de alimentación y el cable Ethernet del bolsillo en la parte posterior de la demostración.

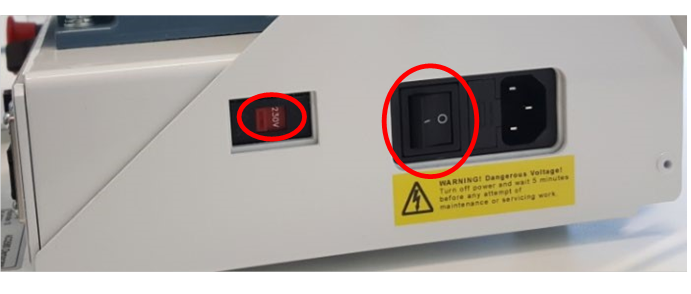

4. Enchufe el cable de alimentación a las conexiones marcadas como: mains cord (cable de alimentación).
   Asegúrese de que el interruptor de voltaje de entrada (115 V/230 V) esté configurado de acuerdo con el voltaje de alimentación. Para obtener más información, consulte "AC input (supply) connection" (Conexión de entrada de CA [alimentación]) en la sección Datos técnicos.

   La conexión del cable de alimentación y el interruptor de voltaje de entrada se encuentran en el lado derecho de la unidad de demostración.

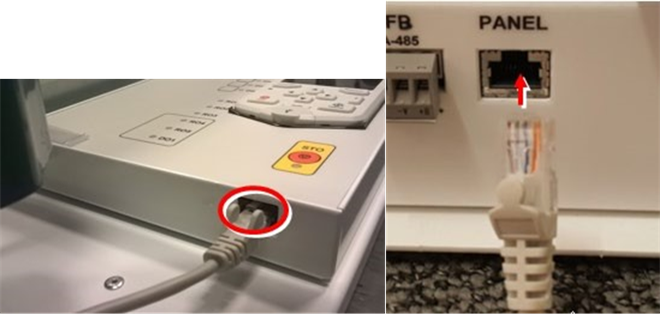

5. Enchufe el cable Ethernet para el panel de E/S a las conexiones marcadas como: I/O-panel connection A (Conexión A del panel de E/S) e I/O-panel connection B (Conexión B del panel de E/S) en la sección de disposición.
   Note: (Nota:) La comunicación es comunicación en serie y el cable debe ser punto a punto desde las conexiones A a B. No se permite el cableado en cadena o la topología de bus.

   La conexión A del panel de E/S se encuentra junto a la conexión del cable de alimentación y la conexión B del panel de E/S se encuentra en la parte inferior del panel de E/S como se muestra en las imágenes anteriores.

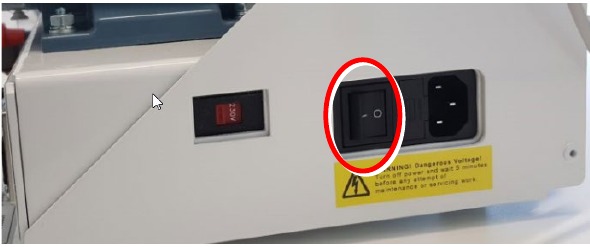

6. Encienda la demostración con el interruptor principal.

7. Puede alternar el control entre el panel de control y el panel de E/S con el botón "Loc/Rem" (Loc/Rem) en el panel de control.
8. Asegúrese desde "Menu" (Menú) – "System info" (Información del sistema) de que las versiones de firmware del variador y del panel de control estén actualizadas. Las últimas versiones de firmware pueden ser IHMM de ABB.
9. Note: (Nota:) Cuando apague la demostración, primero apague el interruptor de alimentación.

Freno mecánico
El freno mecánico está diseñado para el frenado de impulsos momentáneos con fines de demostración de carga. El freno mecánico no está diseñado para una carga continua que pueda dañar el transformador y el propio freno.

Puesta en marcha

Asistente de primer arranque

Para poner en marcha el variador, siga los pasos del asistente de primer arranque. Tenga en cuenta que los valores nominales deben establecerse de acuerdo con la etiqueta de tipo del motor. En caso de problema, las instrucciones para el asistente de primer arranque se pueden encontrar en la guía de instalación rápida y puesta en marcha del ACS580-01 que se entrega con la demostración. Los valores nominales del motor se presentan en la columna más a la derecha de la tabla.

El asistente de primer arranque no aparece

Si el variador ya se ha puesto en marcha (es decir, el asistente de primer arranque no aparece al encender la demostración), compruebe que los parámetros de la placa de características del motor estén configurados de acuerdo con el motor. Los parámetros se pueden comprobar en Parameters → modified (Parámetros → modificado). El asistente de primer arranque también se puede rehacer desde Primary settings → Advanced functions → First start assistant (Ajustes primarios → Funciones avanzadas → Asistente de primer arranque).

Los valores nominales son correctos, pero el variador no funciona correctamente

En caso de que los valores nominales sean correctos y el variador no funcione como se desea, siempre se pueden restaurar los ajustes de fábrica desde

Primary settings → Reset defaults → Reset all to factory defaults (Ajustes primarios → Restablecer valores predeterminados → Restablecer todo a valores predeterminados de fábrica)

Después de esto, el variador iniciará el asistente de primer arranque desde el principio.

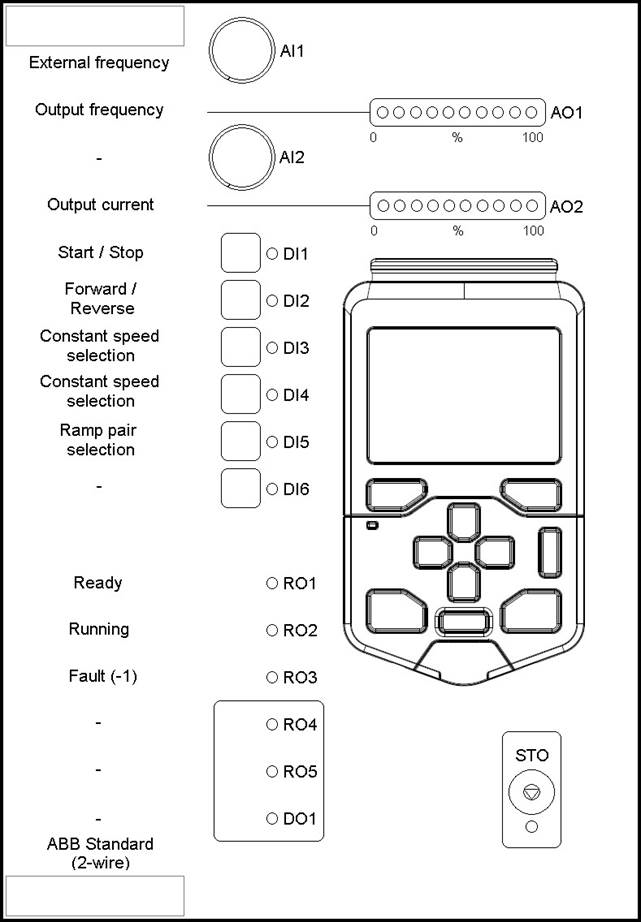

Funciones predeterminadas del panel de E/S

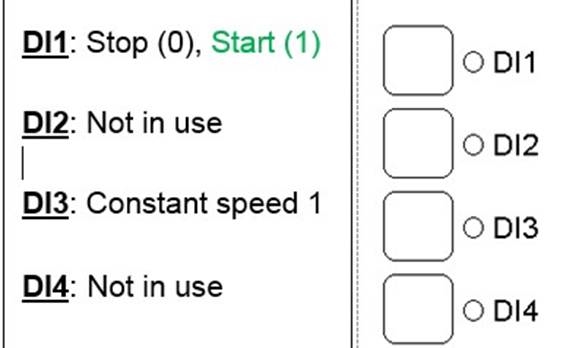

Control de coma flotante/Potenciómetro del motor

Los botones DI1 a DI6 del panel de E/S de demostración se pueden utilizar de dos maneras: función de conmutación y función de pulso.

Una pulsación de ciclo inferior a 2 segundos cambia el estado de la entrada digital de forma permanente (función de conmutación).

Una pulsación de ciclo superior a 2 segundos libera el estado de la entrada digital después de soltar el botón (función de pulso).

El LED indicará el estado real de la entrada digital.

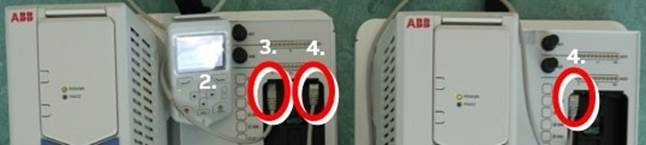

Bus de panel

Se puede conectar un panel de control ACS-AP-x a un máximo de 32 variadores. Antes de comenzar, asegúrese de que a cada variador se le asigne un ID de variador único en el número de parámetro 49.01.

Utilice un cable Ethernet estándar para conectar en cadena las demostraciones a un solo panel de control. (Los cables no se entregan con la demostración).

1. Asegúrese de que el panel de E/S esté conectado a la demostración mediante un cable de tipo Ethernet (CAT5e) entre la conexión A y la conexión B.
2. Retire los paneles de control de los paneles de E/S de todas las demostraciones.
3. Conecte el panel de control maestro al conector más a la izquierda del panel de E/S del primer variador mediante un cable Ethernet.
   • Note: (Nota:) La conexión es comunicación en serie EIA-485.
   • El conector RJ45 se encuentra en la parte superior interna de la ranura de montaje del panel de control (consulte la foto a continuación).
4. Conecte el segundo cable de tipo Ethernet (CAT5e) y los siguientes entre las ranuras de montaje del panel de los paneles de E/S.

   El CDPI-01 debe estar conectado a la ranura del panel del variador para que funcione el bus del panel.

Datos técnicos

Dimensiones de la vitrina de demostración

Altura: 650 mm / 25,6 in
980 mm / 38,6 in (asa del carro extraída) Ancho: 490 mm / 19,3 in
Profundidad: 385 mm / 15,2 in
Peso: 27 kg / 60 lb

Dimensiones de la demostración

• Altura: 552 mm / 21,7 in
• Ancho: 357 mm / 14,1 in
• Profundidad: 282 mm / 11,1 in
• Peso: 18 kg / 40 lb

Código de tipo de variador

ACS580-01-02A7-4+J429+K475+L501+R700
(J429 = ACS-AP-W, K475 = FENA-21, L501 = CMOD-01, R700 = Manuales en inglés)

Detalles del motor

Código de tipo de motor: ABB M2VA 63 B 4 (3GVA 062 142-ASC)

Placa de características del motor:

Conexión de entrada de CA (alimentación)

U1 ~ 115 VCA o 230 VCA (L, N, PE)
La vitrina de demostración se puede utilizar con alimentación de 115 V y 230 V. Es importante asegurarse de que el interruptor de tensión de entrada (115 V/230 V) esté en la posición correcta para la alimentación. Por ejemplo, si está utilizando una alimentación de 230 V, entonces debería verse "230V" en el interruptor. Si el interruptor está ajustado incorrectamente, quemará el fusible.

Grado de protección

Variador: IP21
Motor: IP55
Demostración completa: IP20

Condiciones ambientales

La demostración está diseñada para fines de demostración y solo para uso en interiores.

Temperatura ambiente:

• Transporte: de -40 a +70°C
• Almacenamiento: de -40 a +70°C
• Funcionamiento: de -15 a +40°C, no se permite la formación de hielo

Altitud:

• De 0 a 4.000 m sin que afecte al funcionamiento de la demostración

Humedad relativa:

• De 5 a 95 %, no se permite la condensación.

Para obtener información más detallada, consulte el Manual de hardware del variador.

La función de desconexión segura del par

Este capítulo describe la función de desconexión segura del par (STO) del variador y proporciona instrucciones para su uso.

Descripción

La función de desconexión segura del par se puede utilizar, por ejemplo, como el dispositivo actuador final de los circuitos de seguridad (como un circuito de parada de emergencia) que detienen el variador en caso de peligro. Otra aplicación típica es una función de prevención de arranque inesperado que permite operaciones de mantenimiento de corta duración como la limpieza o el trabajo en piezas no eléctricas de la maquinaria sin desconectar la fuente de alimentación al variador.

Nota: La función de desconexión segura del par no desconecta la tensión del variador.
Cuando se activa, la función de desconexión segura del par desactiva la tensión de control para los semiconductores de potencia de la etapa de salida del variador, evitando así que el variador genere el par necesario para hacer girar el motor. Si el motor está en marcha cuando se activa la desconexión segura del par, se detiene por inercia.

La función de desconexión segura del par tiene una arquitectura redundante, es decir, ambos canales deben utilizarse en la implementación de la función de seguridad. Los datos de seguridad proporcionados en este manual se calculan para uso redundante y no se aplican si no se utilizan ambos canales.

Conformidad

La función de desconexión segura del par del variador cumple con estas normas:

La función también corresponde a la prevención de arranque inesperado según lo especificado por

EN 1037:1995 + A1:2008 y parada no controlada (categoría de parada 0) como se especifica en EN 60204-1:2006 + AC:2010.

Procedimiento de prueba de validación

Después de cablear la función de desconexión segura del par, valide su funcionamiento de la siguiente manera.

Acción	□
Respete las instrucciones de seguridad. Si las ignora, pueden producirse lesiones o la muerte, o daños en el equipo.	□
Asegúrese de que el variador pueda funcionar y detenerse libremente durante el arranque.	□
Detenga el variador (si está en marcha), desconecte la alimentación de entrada y aísle el variador de la línea eléctrica mediante un desconector.	□
Compruebe las conexiones del circuito de desconexión segura del par con el diagrama de cableado.	□
Encienda la alimentación.	□
Pruebe el funcionamiento de la función STO cuando el motor esté detenido. Dé una orden de parada para el variador (si está en marcha) y espere hasta que el eje del motor esté parado.	□
Asegúrese de que el variador funciona de la siguiente manera: Abra el circuito STO. El variador genera una indicación si se define una para el estado de parada en el parámetro 31.22 Indicación STO en marcha/parada. Dé una orden de arranque para verificar que la función STO bloquea el funcionamiento del variador. El variador muestra una advertencia. El motor no debería arrancar. Cierre el circuito STO. Restablezca cualquier fallo activo. Reinicie el variador y compruebe que el motor funciona normalmente.	□
Pruebe el funcionamiento de la función STO cuando el motor esté en marcha. Arranque el variador y asegúrese de que el motor está en marcha. Abra el circuito STO. El motor debería detenerse. El variador genera una indicación si se define una para el estado "en marcha" en el parámetro 31.22 Indicación STO en marcha/parada. Restablezca cualquier fallo activo e intente arrancar el variador.	□
Documente y firme el informe de la prueba de aceptación que verifique que la función de seguridad es segura y aceptada para el funcionamiento.	□

Mantenimiento de STO

Después de que se valide el funcionamiento del circuito en el arranque, la función STO se mantendrá mediante pruebas de verificación periódicas. En el modo de funcionamiento de alta demanda, el intervalo máximo de prueba de verificación es de 20 años. En el modo de funcionamiento de baja demanda, el intervalo máximo de prueba de verificación es de 10 años. El procedimiento de prueba se proporciona en la sección Procedimiento de prueba de validación.

Además de las pruebas de verificación, es una buena práctica comprobar el funcionamiento de la función cuando se llevan a cabo otros procedimientos de mantenimiento en la maquinaria.

Incluya la prueba de funcionamiento de la desconexión segura del par descrita anteriormente en el programa de mantenimiento rutinario de la maquinaria que hace funcionar el variador.

Si se necesita algún cambio de cableado o componente después de la puesta en marcha, o se restauran los parámetros, siga la prueba que se indica en la sección Procedimiento de prueba de validación.

Utilice solo piezas de repuesto aprobadas por ABB.

Cualquier fallo de la función de desconexión segura del par debe informarse a ABB.

Solución de problemas y mantenimiento

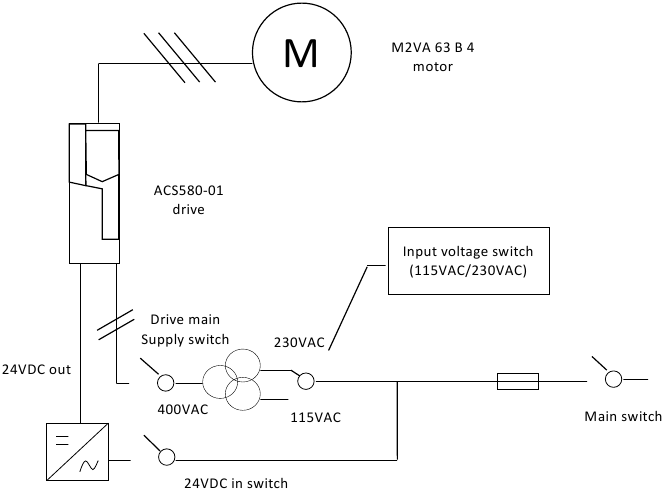

Conexiones internas

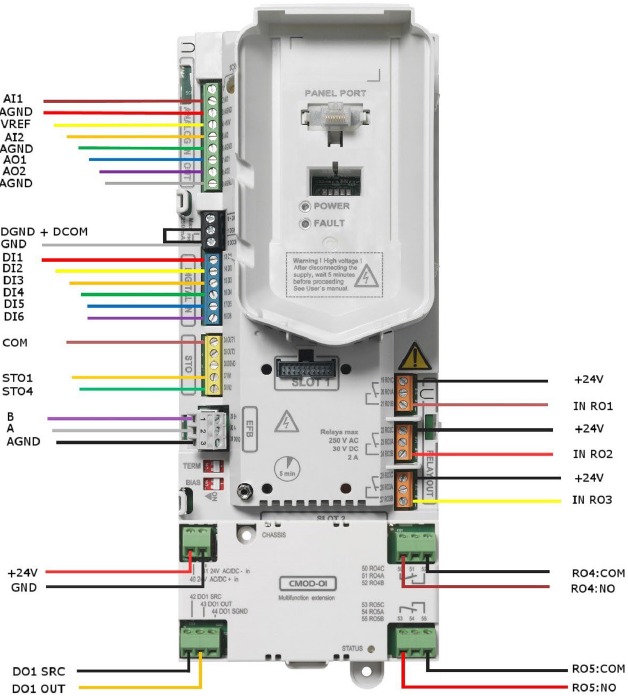

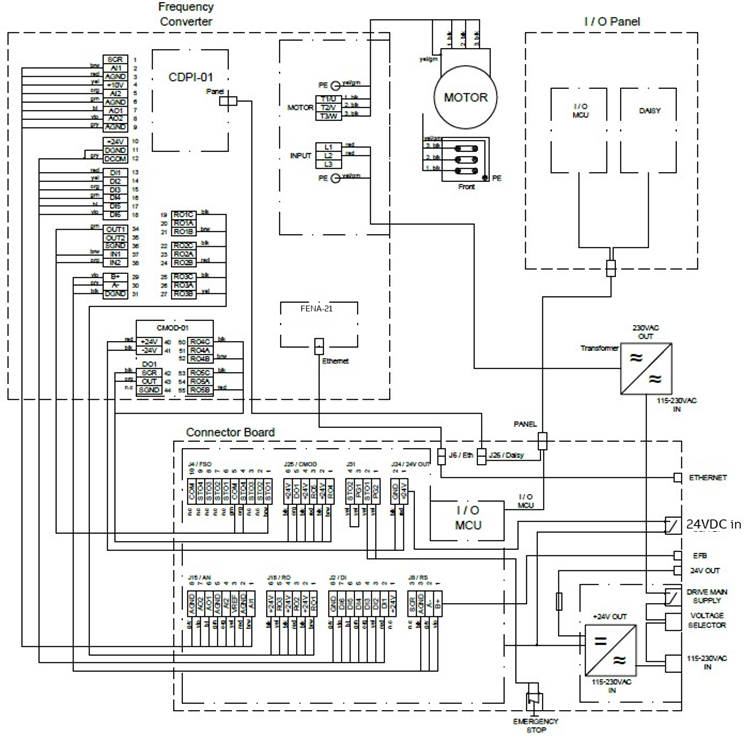

Cableado de la placa de control

Más información

Consultas sobre productos y servicios

Dirija cualquier consulta sobre el producto a su representante local de ABB, indicando la designación de tipo y el número de serie de la unidad en cuestión. Puede encontrar una lista de los contactos de ventas, soporte y servicio de ABB navegando a www.abb.com/searchchannels.

Formación sobre el producto

Para obtener información sobre la formación sobre productos de ABB, navegue a new.abb.com/service/training.

Proporcionar comentarios sobre los manuales de ABB

Sus comentarios sobre nuestros manuales son bienvenidos. Navegue a new.abb.com/drives/manuals-feedback-form.

Instrucciones de seguridad

Instrucciones generales de seguridad

Estas instrucciones de seguridad están destinadas a todo el personal que trabaje en el convertidor. Para obtener instrucciones de seguridad completas, consulte los manuales de hardware del convertidor.

Siga estas instrucciones. Si las ignora, pueden producirse lesiones o la muerte, o daños en el equipo. Si no es un profesional eléctrico cualificado, no realice trabajos de instalación ni de mantenimiento.

• Asegúrese de que el convertidor y todo el equipo contiguo estén correctamente conectados a tierra.
• No realice ningún mantenimiento en el convertidor alimentado.
• Después de desconectar la alimentación de entrada, espere siempre 5 minutos para que los condensadores del circuito intermedio se descarguen antes de empezar a trabajar en el convertidor, el motor o el cable del motor.
• Mida que la instalación esté desenergizada. Utilice un comprobador de tensión de calidad. Antes y después de medir la instalación, verifique el funcionamiento del comprobador de tensión en una fuente de tensión conocida.

Si la unidad de demostración se utiliza dentro de la carcasa de transporte, tenga en cuenta que los motores y los convertidores tienen menos aire disponible para la refrigeración, lo que puede provocar un sobrecalentamiento.

El democase está destinado únicamente a fines de demostración. Se prohíbe estrictamente el uso del democase como parte de cualquier proceso o aplicación que no sea el uso de demostración previsto. Nunca retire la cubierta del eje del motor ni conecte una carga a él.

El democase (convertidor de demostración dentro de la caja de transporte) es un artículo pesado; consulte los pesos en la sección Datos técnicos. Siga las instrucciones de elevación que se encuentran dentro del democase. Para levantar el democase se necesitan dos personas. ¡No levante el democase solo!

Directrices generales para levantar objetos de forma segura

• Acérquese lo máximo posible a la carga.
• Mantenga los codos y los brazos cerca del cuerpo.
• Mantenga la espalda recta durante el levantamiento tensando los músculos del estómago, doblando las rodillas, manteniendo la carga cerca y centrada frente a usted, y mirando hacia arriba y hacia adelante.
• Agarre bien y no gire mientras levanta.
• No se sacuda; utilice un movimiento suave al levantar.
• Si la carga es demasiado pesada para permitirlo, busque a alguien que le ayude a levantarla.
• No levante más de 25 kg o 50 libras.

Conexión segura de desconexión de par

El botón STO (safe torque off) del panel de E/S está destinado únicamente a fines de demostración y no forma parte directamente del circuito STO. Los estados de los botones del panel de E/S se transmiten a través del cable de E/S en forma de serie y se transfieren a los estados de E/S reales dentro del democase. Esto tiene la consecuencia de que la falta del cable de E/S no hace que se active el STO.
