Manual de Ultimaker 2+ Connect

Necesario
Herramientas
- Suministros de prevención de ESD
- Destornillador hexagonal de 2,0 mm
- Punta hexagonal de 2,0 mm
- Destornillador dinamométrico de 0,5 Nm (o ajustable)
- Pinzas o destornillador de punta plana (opcional)
Piezas
- 1x 221542 – Conjunto de la placa de conectividad
Tiempo
- 10 minutos
Notas
Asegúrese de que el filamento esté descargado, que la Ultimaker 2+ Connect esté apagada y que el cable de alimentación esté desconectado antes de comenzar la sustitución.
Esta reparación implica trabajar con componentes electrónicos sensibles o exponerlos. Tome precauciones contra descargas electrostáticas antes de comenzar este procedimiento.
Consejo: Todas las orientaciones se ven desde la parte delantera en la orientación vertical, a menos que se especifique lo contrario.
Desmontaje

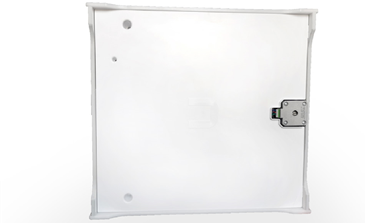

- Coloque la impresora sobre su lado izquierdo, con la parte inferior orientada hacia usted
No coloque la impresora sobre su parte posterior; esto es inestable y puede dañar el alimentador
![Ultimaker - 2+ Connect - Desmontaje - Paso 1 Desmontaje - Paso 1]()

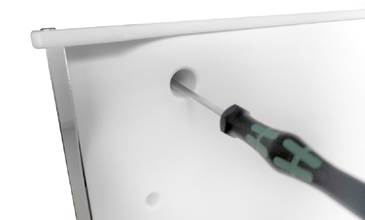

- Afloje los dos pernos M3x6 de la parte delantera que sujetan la cubierta inferior
Herramientas: Destornillador hexagonal de 2,0 mm
Consejo: El agujero más pequeño de la cubierta es para el botón de reinicio y no contiene un perno
![Ultimaker - 2+ Connect - Desmontaje - Paso 2 Desmontaje - Paso 2]()
- Tire de la parte delantera de la cubierta hacia usted y saque las dos lengüetas de la cubierta del panel posterior
Consejo: Coloque la cubierta inferior y los dos pernos a un lado; asegúrese de guardar los pernos en un lugar seguro para no perderlos durante el proceso de reparación
![]()

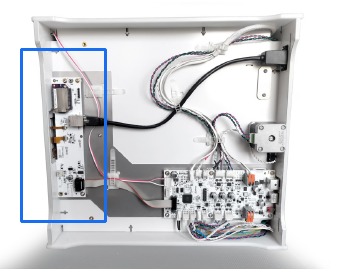

La placa de conectividad es la PCB ubicada en la parte delantera de la impresora
![Ultimaker - 2+ Connect - Desmontaje - Paso 3 Desmontaje - Paso 3]()

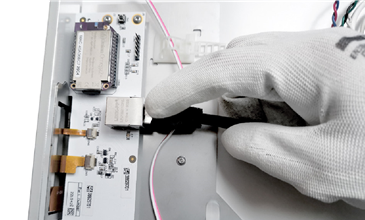

- Presione la lengüeta del cable Ethernet y desconecte el cable de la placa de conectividad
Consejo: No es necesario abrir ninguno de los clips de los cables
![Ultimaker - 2+ Connect - Desmontaje - Paso 4 Desmontaje - Paso 4]()

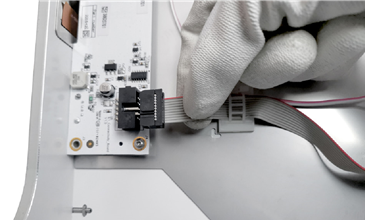

- Desconecte el cable plano gris de la placa de conectividad
![Ultimaker - 2+ Connect - Desmontaje - Paso 5 Desmontaje - Paso 5]()

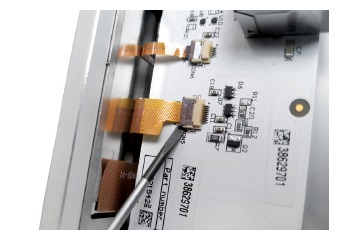

- Abra con cuidado los dos conectores pequeños que sujetan los cables de la pantalla
Consejo: Use las uñas, unas pinzas o un destornillador de punta plana para abrir el pestillo
Tenga mucho cuidado; estos conectores son frágiles
![Ultimaker - 2+ Connect - Desmontaje - Paso 6 Desmontaje - Paso 6]()

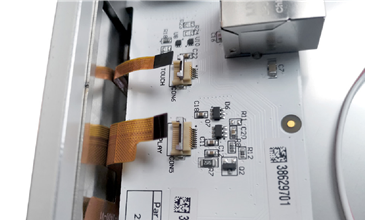

- Abra completamente los conectores y retire los dos cables de la pantalla
Herramientas: Destornillador hexagonal de 2,0 mm
![Ultimaker - 2+ Connect - Desmontaje - Paso 7 Desmontaje - Paso 7]()
- Retire los cuatro pernos M3x12 que sujetan la placa de conectividad al panel inferior
Herramientas: Destornillador hexagonal de 2,0 mm
![Ultimaker - 2+ Connect - Desmontaje - Paso 8 Desmontaje - Paso 8]()

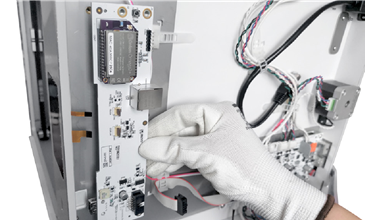

- Retire el conjunto de la placa de conectividad
![Ultimaker - 2+ Connect - Desmontaje - Paso 9 Desmontaje - Paso 9]()
Montaje
- Alinee el nuevo conjunto de la placa de conectividad con las inserciones del panel inferior
Consejo: No retire la placa de la bolsa ESD hasta justo antes de instalarla
Asegúrese de que los cables de la pantalla no se atasquen detrás de la placa
![Ultimaker - 2+ Connect - Montaje - Paso 1 Montaje - Paso 1]()

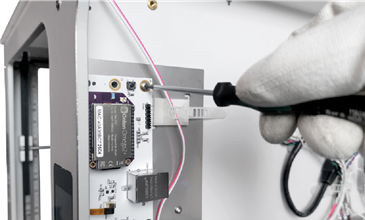

- Fije la placa al panel inferior con los cuatro pernos M3x12
Herramientas: Destornillador dinamométrico con punta hexagonal de 2,0 mm, 0,5 Nm
![Ultimaker - 2+ Connect - Montaje - Paso 2 Montaje - Paso 2]()

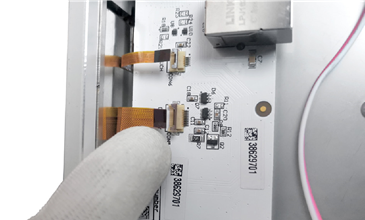

- Inserte con cuidado los dos cables de la pantalla en sus conectores correspondientes
Nota: Pequeño = táctil, grande = pantalla
![Ultimaker - 2+ Connect - Montaje - Paso 3 Montaje - Paso 3]()

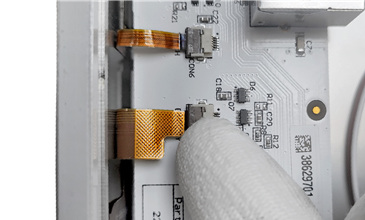

- Empuje los pestillos hasta que estén completamente cerrados para asegurar los cables
Nota: Asegúrese de que los cables permanezcan completamente insertados mientras cierra los conectores
![Ultimaker - 2+ Connect - Montaje - Paso 4 Montaje - Paso 4]()

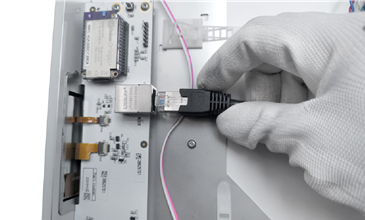

- Conecte el cable Ethernet para que encaje en su lugar
![Ultimaker - 2+ Connect - Montaje - Paso 5 Montaje - Paso 5]()

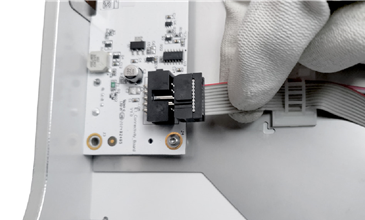

- Conecte el cable plano al conector negro en el lateral de la placa
![Ultimaker - 2+ Connect - Montaje - Paso 6 Montaje - Paso 6]()
- Alinee las lengüetas en la parte posterior de la cubierta inferior con las ranuras del panel posterior
Tenga cuidado con todos los cables y asegúrese de que nada quede atrapado entre la cubierta y el marco
![]()
- Cierre la cubierta inferior y asegúrela con los dos pernos M3x6
Herramientas: Destornillador hexagonal de 2,0 mm
![Ultimaker - 2+ Connect - Montaje - Paso 7 Montaje - Paso 7]()

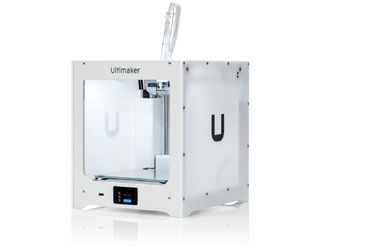

- Coloque la impresora verticalmente de nuevo
![Ultimaker - 2+ Connect - Montaje - Paso 8 Montaje - Paso 8]()
¡Finalizado!
Después de sustituir la placa de conectividad, se recomiendan las siguientes acciones y comprobaciones:

- Actualice el firmware a la última versión
- Conecte la impresora a la red
- Ejecute una impresión de prueba (rápida)
