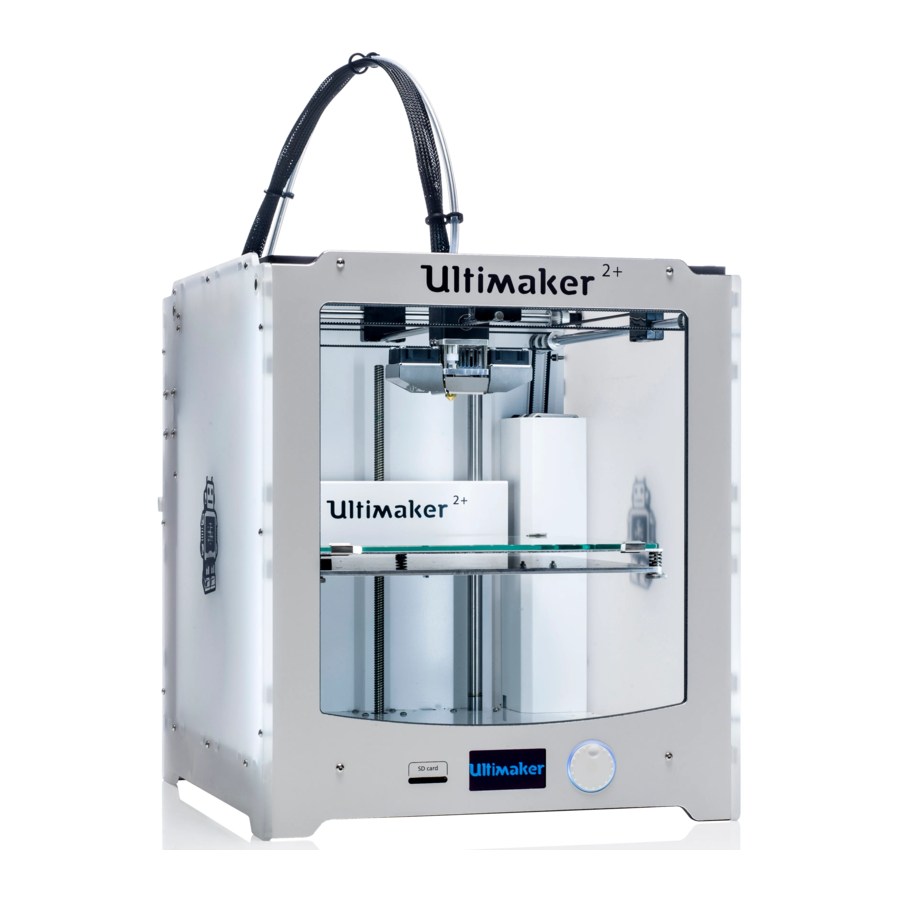

Manual de Ultimaker 2+

Manual de Ultimaker 2+

Sustitución de la placa base

Asegúrese de que se ha retirado el filamento, de que la Ultimaker está apagada y de que la fuente de alimentación está desconectada antes de comenzar la sustitución.
Consejo: Todas las orientaciones se indican como se ven desde la parte delantera de la impresora.
Nota: Estas instrucciones son las mismas para la Ultimaker 2, la Ultimaker 2 Extended y la Ultimaker 2 Go, así como para la Ultimaker 2+ y la Ultimaker 2 Extended+. Las pequeñas diferencias se explican para los pasos específicos.

Equipo/suministros necesarios

Herramientas

  • Destornillador hexagonal de 2,0
  • Destornillador de punta plana
  • Alicates o llave de vaso

Piezas

  • 1x 1370 Ultimainboard 4 steppers

Desmontaje

  1. Coloque el cabezal de impresión en la esquina delantera derecha
    • Mueva la plataforma Z completamente hacia abajo.
      Mueva la plataforma Z completamente hacia abajo.
    • Saque la cubierta del motor de la impresora.
    • Levante manualmente la plataforma Z completamente hacia arriba, luego coloque suavemente la Ultimaker 2 sobre su lado derecho, con el panel inferior mirando hacia usted.
      Coloque la Ultimaker 2 sobre su lado derecho, con el panel inferior mirando hacia usted.
      Ultimaker 2: Algunos modelos antiguos de la Ultimaker 2 tienen cubiertas que solo están unidas con un solo perno M3x10.
  2. Retire la cubierta del motor izquierdo
    • Retire los dos pernos M3x10 que sujetan la cubierta en su lugar. Hay uno en el medio debajo del motor del panel izquierdo y otro debajo del alimentador en el panel posterior.
      Retire los dos pernos M3x10 que sujetan la cubierta en su lugar.
  3. Retire la cubierta de la Ultimainboard.
    • Afloje los dos pernos M3x12 que sujetan la cubierta de la Ultimainboard desde el interior de la impresora, mientras sujeta las tuercas de seguridad en su lugar con unos alicates o una llave de vaso.
      Afloje los dos pernos M3x12 que sujetan la cubierta de la Ultimainboard.
      Ultimaker 2Go: Las cubiertas del motor de la Ultimaker 2Go son de plástico y simplemente encajan y salen de la impresora. No están unidas con pernos. Para retirar la cubierta del motor izquierdo en la Ultimaker 2Go, agarre la parte superior de la cubierta y tire hacia adelante y hacia la izquierda. Esto desalojará las pestañas de la cubierta de las muescas en el marco.
    • Tire de la cubierta alejándola del panel inferior y hacia la parte delantera de la impresora.
      Tire de la cubierta alejándola del panel inferior y hacia la parte delantera de la impresora.
    • Retire el núcleo de ferrita de los cables del motor Y y del motor del alimentador.
      Nota: Este proceso es diferente para varias impresoras.
      Ultimaker 2Go: La placa base de la Ultimaker 2Go está boca abajo
      en comparación con las otras impresoras de la familia completa Ultimaker 2. No es necesario voltearla, ya que el lado con los conectores ya está orientado hacia usted.

      Retire el núcleo de ferrita de los cables del motor Y y del motor del alimentador.
      Solo para uso interno
  4. Afloje la Ultimainboard del panel inferior
    • Retire los cuatro pernos M3x20 que aseguran la Ultimainboard al panel inferior desde el interior de la impresora.
    • Tome los cuatro espaciadores y déjelos a un lado.
      Retire los cuatro pernos M3x20 que aseguran la Ultimainboard al panel inferior.
  5. Retire todas las conexiones de la Ultimainboard
    • Vaya alrededor de la placa en sentido antihorario.
    • Retire el Fan PWM
      Retire el Fan PWM
    • Con cuidado, tire de la Ultimainboard alejándola del panel inferior, pero tenga cuidado con el botón de encendido/apagado, el puerto USB y el conector de alimentación, que atraviesan el panel posterior.
      Consejo: Los espaciadores son pequeños y se pierden fácilmente. Retire los pernos uno por uno, y sujete el espaciador justo antes de que el perno salga por completo.
      Con cuidado, tire de la Ultimainboard alejándola del panel inferior.
    • Retire el LED PWM
      Retire el LED PWM
    • Retire el cable del interruptor de límite X (azul)
    • Retire el cable del interruptor de límite Y (rojo)
    • Retire el cable del interruptor de límite Z (negro)
      Retire el cable del interruptor de límite Z (negro)
    • Retire el cable plano doble
      Consejo: Marque el cable que está conectado a "EXP1". Al volver a conectar los cables, esto facilita la colocación de los cables en los conectores correspondientes sin tener que retirar la cubierta del Ulticontroller.
      Retire el cable plano doble
      Solo para uso interno
    • Retire el cable del sensor PT100B
      Retire el cable del sensor PT100B
    • Retire el cable del motor del alimentador
      Retire el cable del motor del alimentador
    • Retire el cable del sensor de la cama calefactada
      Consejo: Los espaciadores son pequeños y se pierden fácilmente. Retire los pernos uno por uno, y sujete el espaciador justo antes de que el perno salga por completo.
      Retire el cable del sensor de la cama calefactada
    • Retire el cable del motor Z
    • Retire el cable del motor Y
    • Retire el cable del motor X
      Retire el cable del motor X
  6. Gire la Ultimainboard
    • Esto facilita la eliminación de ciertas otras conexiones.
    • Retire el cable del ventilador del extremo caliente
      Retire el cable del ventilador del extremo caliente
      Consejo: Para retirar los cables del calentador, es más fácil primero deslizar todo el conector de la placa base. El conector se puede tirar directamente hacia usted. Use un destornillador de cabeza plana para presionar las partes naranjas, lo que libera los cables.
      Retire el cable del ventilador del extremo caliente
      Solo para uso interno
    • Retire el cable del cartucho del calentador
      Retire el cable del cartucho del calentador
    • Cuando la Ultimainboard esté completamente suelta, por último, retire los dos puentes de "SAFETY1" y "SAFETY2".
      Retire los dos puentes de 'SAFETY1' y 'SAFETY2'.
    • Retire los cables del calentador de la cama
      Retire los cables del calentador de la cama

Reensamblaje

  1. Instalación de una nueva Ultimainboard
    • Tome una nueva Ultimainboard
    • Coloque los dos puentes de la placa anterior en "SAFETY1" y "SAFETY2". La orientación de los puentes no importa, pero asegúrese de que los puentes estén bien conectados.
      Coloque los dos puentes de la placa anterior en 'SAFETY1' y 'SAFETY2'.
    • Conecte el cable azul-naranja del ventilador del extremo caliente de 5 V al conector en el centro de la placa.
      Conecte el cable azul-naranja del ventilador del extremo caliente de 5 V al conector en el centro de la placa.
      Solo para uso interno
  2. Proceda a volver a conectar todos los cables a la Ultimainboard
    • Para asegurar la mejor gestión de cables, siga este orden específico.
    • Conecte los cables del calentador de la cama al terminal verde marcado como "BED". Presione las partes naranjas con un destornillador de cabeza plana, luego inserte completamente los cables. Deje que la parte naranja suba y tire suavemente de cada cable después de conectarlo, para asegurarse de que esté seguro.
      Conecte los cables del calentador de la cama al terminal verde marcado como 'BED'.
      Nota: Este proceso es diferente para varias impresoras.
      Ultimaker 2 Go: La Ultimaker 2 Go no tiene una cama caliente, por lo que, obviamente, tampoco tiene cables del calentador.
    • Conecte los cables del cartucho del calentador al terminal verde marcado como "HEATER1". Presione las partes naranjas con un destornillador de cabeza plana, luego inserte completamente los cables. Deje que la parte naranja suba y tire suavemente de cada cable después de conectarlo, para asegurarse de que esté seguro.
      Conecte los cables del cartucho del calentador al terminal verde marcado como 'HEATER1'.
  3. Gire la Ultimainboard
    • Esto coloca la Ultimainboard en la orientación correcta y facilita la conexión de los otros cables.
    • Conecte el cable verde-amarillo de los ventiladores de enfriamiento del modelo a "FAN PWM".
      Conecte el cable verde-amarillo de los ventiladores de enfriamiento del modelo a 'FAN PWM'.
    • Conecte el sensor PT100 a "TEMP1" y el cable del sensor de la cama caliente a "TEMP3".
      Nota: Este proceso es diferente para varias impresoras.
      Ultimaker 2/2 Extended/2 Go: El PT100 es un cable plateado con tres cables delgados al final, dos rojos y uno blanco.
      Ultimaker 2+/2 Extended+: El PT100 es un cable blanco con dos cables.
      Ultimaker 2 Go: La Ultimaker 2 Go no tiene una cama caliente, por lo que, obviamente, tampoco tiene un sensor de temperatura para la cama.
      Conecte el sensor PT100 a 'TEMP1' y el cable del sensor de la cama caliente a 'TEMP3'.
      Solo para uso interno
    • Conecte el cable negro-rojo de la tira de LED a "LED PWM".
      Conecte el cable negro-rojo de la tira de LED a 'LED PWM'.
    • Tome el cable plano que se marcó anteriormente y conéctelo a "EXP1". Conecte el otro cable a "EXP2".
      Tome el cable plano que se marcó anteriormente y conéctelo a 'EXP1'.
    • Tome los tres interruptores de límite y conecte el interruptor de límite azul a "X-STOP", el rojo a "Y-STOP" y el negro a "Z-STOP".
      Tome los tres interruptores de límite y conecte el interruptor de límite azul a 'X-STOP'.
    • Encuentre el cable del motor X. Este es el cable más largo que viene de la derecha, desde detrás del motor Z. Conéctelo a "X".
      Encuentre el cable del motor X. Este es el cable más largo que viene de la derecha, desde detrás del motor Z. Conéctelo a 'X'.
    • Conecte el motor Z a "Z".
      Conecte el motor Z a 'Z'.
    • Inserte los cuatro pernos M3x25 a través de las cuatro ranuras en el panel inferior, desde el interior de la impresora.
      Inserte los cuatro pernos M3x25 a través de las cuatro ranuras en el panel inferior, desde el interior de la impresora.
      Solo para uso interno
    • Tome el cable del motor Y, este es el cable más corto que viene de la izquierda. Conéctelo a "Y".
      Tome el cable del motor Y, este es el cable más corto que viene de la izquierda. Conéctelo a 'Y'.
    • Coloque un espaciador de 10 mm sobre cada perno.
      Coloque un espaciador de 10 mm sobre cada perno.
    • Tome el último cable del motor que viene de la izquierda, este es el motor del alimentador. Conéctelo a "E1".
      Tome el último cable del motor que viene de la izquierda, este es el motor del alimentador. Conéctelo a 'E1'.
    • Sujete la placa con los conectores hacia el panel inferior y el botón de encendido/apagado hacia el panel posterior. Ajuste el botón a través del panel posterior y alinee las cuatro esquinas de la Ultimainboard con los pernos.
      Sujete la placa con los conectores hacia el panel inferior y el botón de encendido/apagado hacia el panel posterior.
      Nota: Este proceso es diferente para varias impresoras.
      Ultimaker 2 Go: La placa base de la Ultimaker 2Go está boca abajo en comparación con las otras impresoras de la familia completa Ultimaker 2. No es necesario voltearla, ya que el lado con los conectores ya está orientado hacia usted.
  4. Asegure la Ultimainboard al panel inferior
    • Atornille muy flojamente los pernos en los espaciadores roscados de la placa. Comience con el perno delantero derecho, visto desde el frente, y, en el sentido de las agujas del reloj, asegure cada perno con solo unas pocas vueltas. La placa base aún debería poder moverse ligeramente.
    • Asegúrese de mantener todos los cables fuera del camino y empuje la Ultimainboard firmemente hacia el panel posterior.
    • Manténgala en posición mientras aprieta completamente los cuatro pernos, en el mismo orden que antes.
      Apriete los cuatro pernos, en el mismo orden que antes.
  5. Asegure una buena gestión de cables
    • Coloque todos los cables en el lado izquierdo de la Ultimainboard ordenadamente a lo largo del panel izquierdo.
    • Enrolle el motor Y, el motor del alimentador, el ventilador del extremo caliente, el interruptor de límite Z y ambos cables del calentador ordenadamente sobre la parte posterior de la Ultimainboard.
    • Coloque todos los cables del motor cerca de sus conectores en el lado derecho de la Ultimainboard, hacia la parte posterior.
      Coloque todos los cables del motor cerca de sus conectores en el lado derecho de la Ultimainboard, hacia la parte posterior.
  6. Colocación del núcleo de ferrita
    • Coloque el núcleo de ferrita sobre los cables del motor Y y el motor del alimentador y haga clic para cerrarlo.
      Coloque el núcleo de ferrita sobre los cables del motor Y y el motor del alimentador y haga clic para cerrarlo.
  7. Vuelva a colocar la cubierta sobre la Ultimainboard
    • Deslice la cubierta sobre la placa en un ligero ángulo e inserte las dos pequeñas pestañas en el panel posterior. Asegúrese de que no haya cables atascados entre la cubierta y el marco.
    • Coloque la cubierta contra el panel inferior, asegurándose de que las dos pequeñas pestañas en el medio estén insertadas en las muescas en el panel inferior y el panel izquierdo.
      Coloque la cubierta contra el panel inferior, asegurándose de que las dos pequeñas pestañas en el medio estén insertadas en las muescas en el panel inferior y el panel izquierdo.
      Solo para uso interno
  8. Asegure la cubierta de la Ultimainboard al panel inferior
    • Inserte los dos pernos M3x12 a través del panel inferior desde el interior de la impresora.
    • Sujete las tuercas de seguridad en su lugar con unos alicates o una llave de vaso y apriete los dos pernos M3x12.
      Nota: Asegúrese de instalar el firmware más reciente en la placa base.
      Sujete las tuercas de seguridad en su lugar con unos alicates o una llave de vaso y apriete los dos pernos M3x12.
