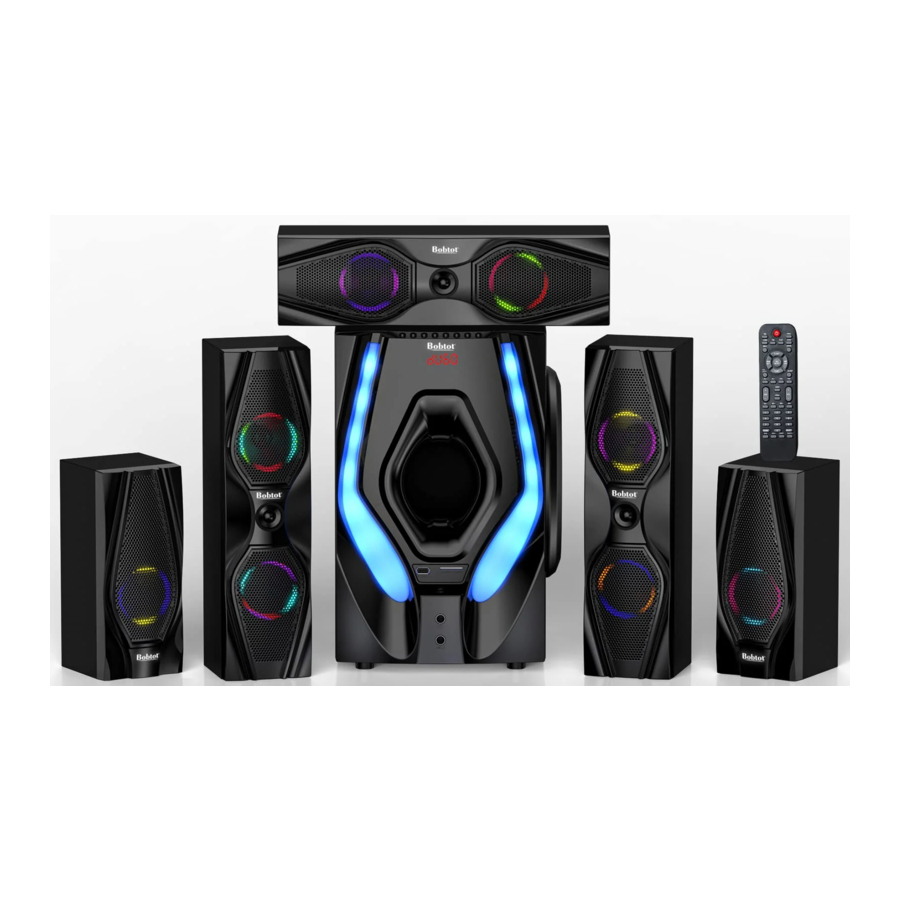

Manual de Bobtot B901D

QUÉ HAY EN LA CAJA

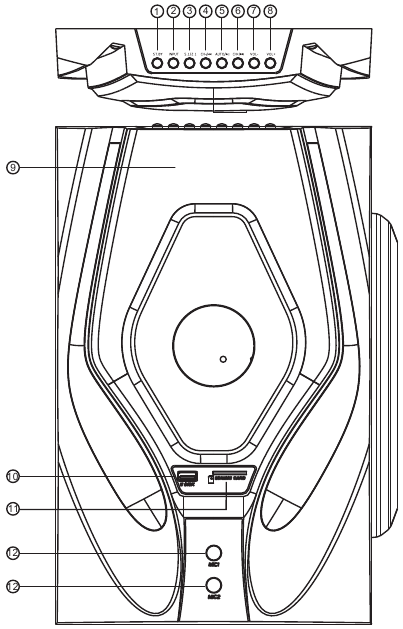

PANEL FRONTAL DEL SUBWOOFER

	ST.BY	Función de espera pulsándolo durante 3 segundos en el modo AUX/USB/FM/BT/OPTICAL/COAXIAL/TV ARC;
	INPUT	Tecla de función de entrada, cambia entre los modos AUX/USB/DVD/FM/BT/OPTICAL/COAXIAL/TV ARC
	5 1/2.1	Tecla de función 5.1/2.1
	CH-/	Tecla de función "Anterior". Canción anterior cuando la entrada es USB/SD; Canal anterior cuando la entrada es FM;
	AUTO/	Tecla de función USB Pause/Play (Pausa/Reproducción); Cuando el estado de FM cuando la búsqueda automática y guardar la estación de radio.
	CH+/	Tecla de función "Siguiente". Canción siguiente cuando la entrada es USB/SD; Canal siguiente cuando la entrada es FM;
	VOL-	Botón para disminuir el volumen
	VOL+	Botón para aumentar el volumen
	Pantalla digital
	U DISK	Toma USB (tamaño máximo de archivo 64 Gb)
	TARJETA SD/MMC	Toma para tarjetas SD (tamaño máximo de archivo 64 Gb)
	MIC 1/2	Toma de micrófono

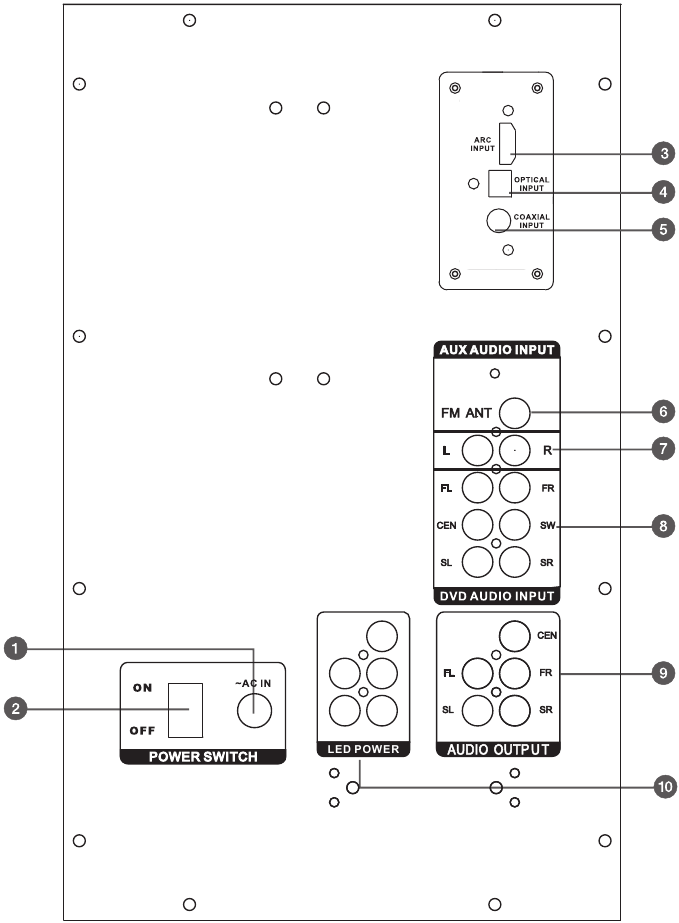

PANEL POSTERIOR DEL SUBWOOFER

1. Entrada de alimentación
2. Interruptor de alimentación
3. Entrada de audio TV ARC
4. Entrada de audio óptica
5. Entrada de audio coaxial
6. Antena FM
7. Entrada de audio AUX RCA a RCA o RCA a 3,5 mm
8. Entrada de audio de DVD RCA de 3 unidades (frontal I y D/central/subwoofer/trasera I y D)
9. Salida de audio de altavoz central/altavoces frontales I/D/altavoces traseros I/D
10. Salida de alimentación LED

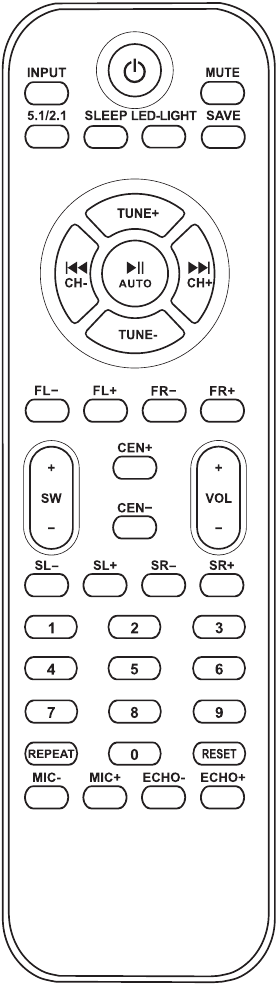

FUNCIONES DEL MANDO A DISTANCIA

: Encendido/Espera
INPUT: Cambia entre los modos de entrada: USB/FM/AUX/DVD/OPT/COA/TV ARC/BT
MUTE: Silencia toda la salida
5.1/2.1: Selecciona el modo de canal
SLEEP-/+: Ajusta el tiempo de espera
LED LIGHT: Mantenga pulsado para encender/apagar la luz LED de los 5 altavoces pequeños;
Pulse brevemente para cambiar los modos de luz del subwoofer o apagar la luz.
SAVE: Guarda las emisoras en la memoria de la unidad
TUNE+/-: Sintoniza manualmente las emisoras de FM
: Reproducir/Pausar en los modos USB/BT
AUTO: Búsqueda automática de emisoras
CH-/ : Emisora de FM anterior/pista anterior (USB)
CH+/ : Emisora de FM siguiente/pista siguiente (USB)
FL+/-: Control de volumen del altavoz frontal izquierdo
FR+/-: Control de volumen del altavoz frontal derecho
SW+/-: Control de volumen del subwoofer
CEN+/-: Control de volumen del altavoz central
VOL+/-: Control de volumen maestro
SL+/-: Control de volumen del altavoz trasero satélite izquierdo
SR+/-: Control de volumen del altavoz trasero satélite derecho
0-9: Teclado numérico que se utiliza para seleccionar directamente las pistas en el modo USB
REPEAT: Repetir una canción/repetir todas las canciones/aleatorio
RESET: Restablecer el nivel de volumen
MIC+/-(EQ+/-): cuando se conecta un par de micrófonos, estos botones controlan el volumen del micrófono. En el modo USB, le permitirán navegar por las 5 curvas de ecualización preestablecidas. Tenga en cuenta que conectar micrófonos anulará la función EQ+/-.
ECHO+/-(DlSP+/-): cuando se conecta un par de micrófonos, estos botones controlan el efecto de eco. Si no hay micrófonos conectados, controlarán el brillo de la pantalla. Tenga en cuenta que conectar micrófonos anulará la función DISP+/-.

NOTA:

1. Para encender la unidad, pulse el botón "Power" (Encendido) antes de seleccionar el modo de entrada.
2. Si el mando a distancia no funciona, sustituya las pilas y vuelva a intentarlo.

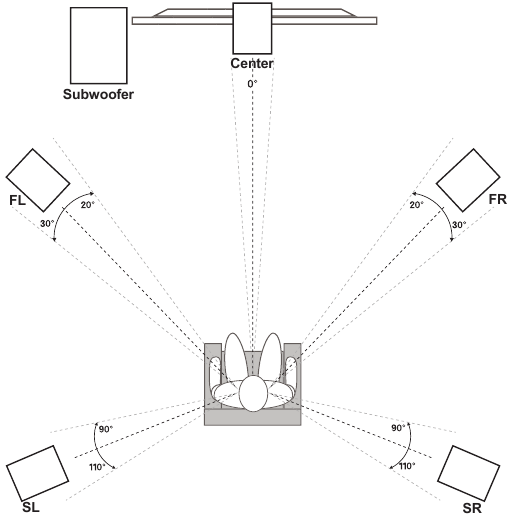

MEJOR UBICACIÓN PARA EL PRODUCTO

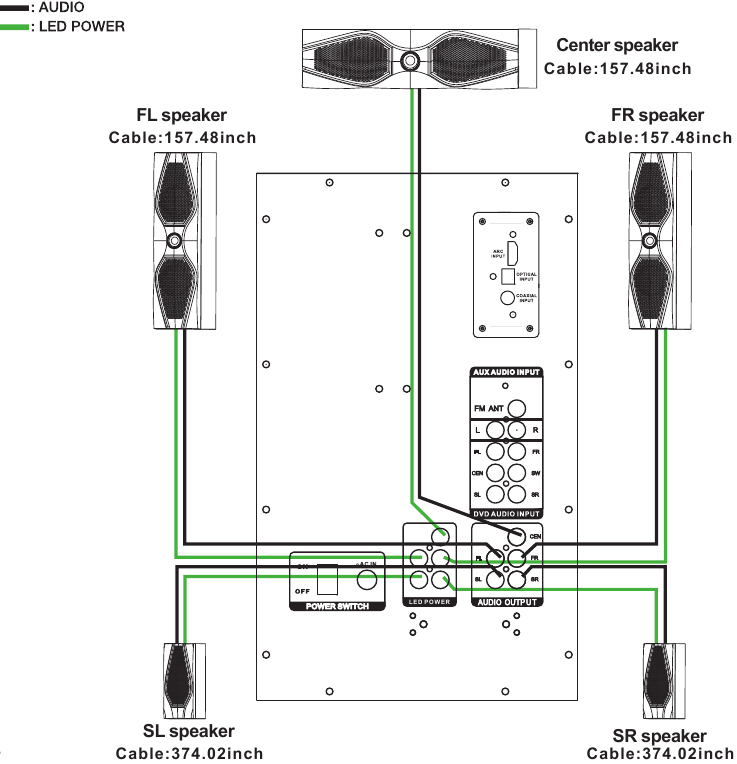

CONFIGURAR LAS UNIDADES CENTRAL, DELANTERA Y TRASERA

INSTRUCCIONES DE MONTAJE

• soportes y tornillos de montaje (incluidos)
• cable del altavoz (incorporado, incluido)
• ganchos de pared (no incluidos)
• destornillador (no incluido)

Asegúrese de que tiene todos los tornillos y soportes necesarios.
Debería haber cinco soportes y una bolsa de tornillos.
Si falta alguno de estos elementos, póngase en contacto con Bobtot.

Instalación vertical: utilizando dos tornillos, fije un soporte a la parte posterior de cada altavoz que desee montar en la posición.

Instalación horizontal: utilizando dos soportes con cuatro tornillos para cada altavoz para montar en la pared.

• Ahora marque en la pared el lugar donde va a montar los altavoces.
• Utilice el diagrama de la sección de posición de los altavoces para determinar la mejor ubicación.
• Los altavoces FL y FR y los altavoces SL y SR deben estar a la misma altura.
• Mantenga los altavoces al menos a dos pies de las esquinas, para asegurar suficiente cable para alcanzar la ubicación de montaje.

• Puede utilizar un tornillo o un gancho de montaje para colgar los altavoces.
• Utilice un tornillo con un inserto de panel de yeso o introdúzcalo en un montante de pared para asegurarse de que está bien sujeto a la pared.
• Utilice un detector de montantes para localizar el montante y asegurarse de que no hay cables o líneas de cable ubicados en esa zona.
• Ya puede montar los altavoces.

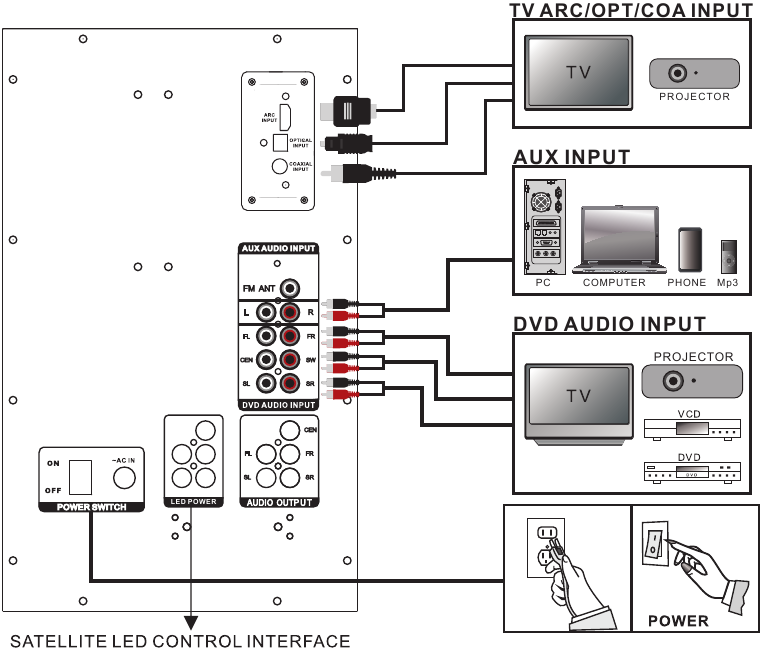

DIAGRAMA DE CONEXIÓN DEL SISTEMA

Verifique que su dispositivo pueda utilizarse para introducir sonido de audio/vídeo para otros dispositivos de fuente de sonido externos, y asegúrese de que su dispositivo tiene una clavija disponible que coincida con el puerto apropiado del subwoofer.

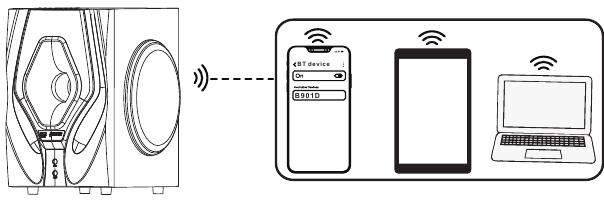

Cómo utilizar el BT inalámbrico

1. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y están en estado "ON" (encendido).
2. Pulse el botón "ST.BY" antes de seleccionar el modo.
3. Pulse el botón "INPUT" para cambiar el modo al estado "BT", que se muestra en la pantalla LED del subwoofer.
4. Busque el dispositivo BT con el nombre "B901D"

5. Conecte el BT

Nota: Si su dispositivo BT es inferior a la versión 2.0, introduzca la contraseña "0000" al conectarse.

Cómo conectar su dispositivo mediante un cable ARC de TV

1. Conecte el cable ARC de TV a la toma de entrada ARC en la parte posterior del subwoofer, otro puerto conéctelo a la ranura de su TV.

2. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y están en estado "ON" (encendido).
3. Pulse el botón "ST.BY" antes de seleccionar el modo.
4. Pulse el botón "INPUT" para cambiar el modo al estado "ARC", que se muestra en la pantalla LED del subwoofer.
5. Ajuste de TV: Salida de sonido – Seleccione "TV ARC"
6. Ajuste de TV: Ajuste experto – Formato de audio de salida digital – Seleccione "PCM".

Nota: La salida ARC del B901D solo es compatible con el formato de audio LPCM 2.0.

Cómo conectar su dispositivo mediante un cable óptico

1. Retire la cubierta transparente del cable óptico antes de enchufarlo.
2. Conecte el cable óptico a la toma de entrada óptica en la parte posterior del subwoofer, otro puerto conéctelo a la ranura de su TV.

3. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y están en estado "ON" (encendido).
4. Pulse el botón "ST.BY" antes de seleccionar el modo.
5. Pulse el botón "INPUT" para cambiar el modo al estado "OPT", que se muestra en la pantalla LED del subwoofer.
6. Ajuste de TV: Salida de sonido – seleccione "Optical"
7. Ajuste de TV: Ajuste experto – Formato de audio de salida digital – Seleccione "PCM"

Cómo conectar su dispositivo mediante un cable coaxial

1. Conecte el cable coaxial a la toma de entrada coaxial en la parte posterior del subwoofer, otro puerto conéctelo a la ranura de su dispositivo.

2. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y están en estado "ON" (encendido).
3. Pulse el botón "ST.BY" antes de seleccionar el modo.
4. Pulse el botón "INPUT" para cambiar el modo al estado "COA", que se muestra en la pantalla LED del subwoofer.
5. Ajuste de TV: Salida de sonido – Seleccione "Coaxial"
6. Ajuste de TV: Ajuste experto – Formato de audio de salida digital – Seleccione "PCM"

Cómo conectar su dispositivo mediante un cable de audio estéreo RCA

1. Conecte el cable de audio estéreo RCA en la parte posterior del subwoofer. Blanco al conector blanco, rojo al conector rojo, otro puerto (blanco/rojo) conéctelo a las ranuras de salida L&R de su dispositivo.

2. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y están en estado "ON" (encendido).
3. Pulse el botón "ST.BY" antes de seleccionar el modo.
4. Pulse el botón "INPUT" para cambiar el modo al estado "AU", que se muestra en la pantalla LED del subwoofer.

Cómo conectar su dispositivo mediante un cable de audio estéreo de 3,5 mm a RCA

1. Conecte el cable de audio estéreo RCA L/R en la parte posterior del subwoofer, blanco al conector blanco, rojo al conector rojo, y el puerto AUX de 3,5 mm conéctelo a la ranura de salida de auriculares de su dispositivo.

2. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y están en estado "ON" (encendido).
3. Pulse el botón "ST.BY" antes de seleccionar el modo.
4. Pulse el botón "INPUT" para cambiar el modo al estado "AUX", que se muestra en la pantalla LED del subwoofer.

Cómo conectar su dispositivo mediante un cable de audio estéreo 3RCA

1. Conecte el cable de audio estéreo 3RCA en la parte posterior del subwoofer, blanco al conector blanco, rojo al conector rojo

2. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y están en estado "ON" (encendido).
3. Pulse el botón "ST.BY" antes de seleccionar el modo.
4. Pulse el botón "INPUT" para cambiar el modo al estado "DV", que se muestra en la pantalla LED del subwoofer.

Cómo utilizar la radio FM mediante la antena

1. Conecte el cable blanco de la antena en la parte posterior del subwoofer.
2. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y están en estado "ON" (encendido).
3. Pulse el botón "ST.BY" antes de seleccionar el modo.
4. Pulse el botón "INPUT" para cambiar el modo al estado "FM", que se muestra en la pantalla LED del subwoofer.
5. Mantenga pulsado el botón "AUTO" durante unos 3 segundos, buscará automáticamente las emisoras de radio.
6. Pulse el botón "TUNE+/TUNE-" para buscar la emisora que le guste.
   Pulse el botón "CH-/CH+" para seleccionar el canal de emisión que le guste.
   Pulse el botón "SAVE", guarda el canal de radio, y puede ver "good" (bien) en la pantalla del subwoofer.

Micrófono para karaoke

Los sistemas de cine en casa B901D admiten micrófonos inalámbricos o con cable mediante 1 o 2 conectores de micrófono juntos.

1. Micrófono inalámbrico: conecte el receptor del micrófono a la toma de micrófono del subwoofer.
2. Micrófono con cable: conéctelo y utilícelo.
3. Controle el volumen del micrófono: pulse el botón "MIC+/ MIC-" con el mando a distancia.
4. Controle el efecto de eco del micrófono: pulse el botón "ECHO+/ ECHO-" con el mando a distancia.

ESPECIFICACIONES DEL PRODUCTO

• Sistema de cine en casa de 5.1 canales
• Potencia máxima de 1200 vatios
• Potencia de programa de 500 vatios
• Potencia RMS continua de 250 vatios
• Versión de BT: 5.0+EDR
• Voltaje de entrada: CA 120V/60Hz
• Impedancia del sistema: 10": 8 ohmios / Controlador de 3": 4 ohmios
• Respuesta de frecuencia: 20Hz - 20KHz
• Amplificador: Amplificador de clase AB, muy eficiente con componentes superiores
• Relación señal/ruido: ≥70dB (Salida máxima con THD+1<1%)

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA PLACA DEL AMPLIFICADOR. NO HAY PIEZAS REPARABLES POR EL USUARIO EN EL INTERIOR. RECOMENDAMOS LLEVAR LA UNIDAD A UN TÉCNICO DE SERVICIO CUALIFICADO PARA CUALQUIER REPARACIÓN.

Lea las siguientes instrucciones de seguridad antes de operar su sistema de cine en casa.

• No coloque estos altavoces sobre una superficie inestable. El altavoz puede caerse, causando lesiones graves a un niño o adulto y daños graves a la unidad.
• No utilice estos altavoces cerca del agua ni los exponga a la lluvia o la humedad.
• Los altavoces deben situarse lejos de fuentes de calor como radiadores, registros de calor, estufas u otros dispositivos que produzcan calor.
•
  Utilice el voltaje especificado (120V/60Hz). Cualquier otro voltaje diferente al especificado puede causar un incendio o una descarga eléctrica.
• Para reducir el riesgo de descarga eléctrica o daño a los componentes, desenchufe la alimentación antes de mover los altavoces o conectar otros componentes a su dispositivo
• Limpiar solo con un paño suave y seco. Desenchufe la unidad principal de la toma de corriente antes de limpiarla

Utilice siempre una toma de corriente que esté correctamente conectada a tierra.
