Manual de Bobtot B701D

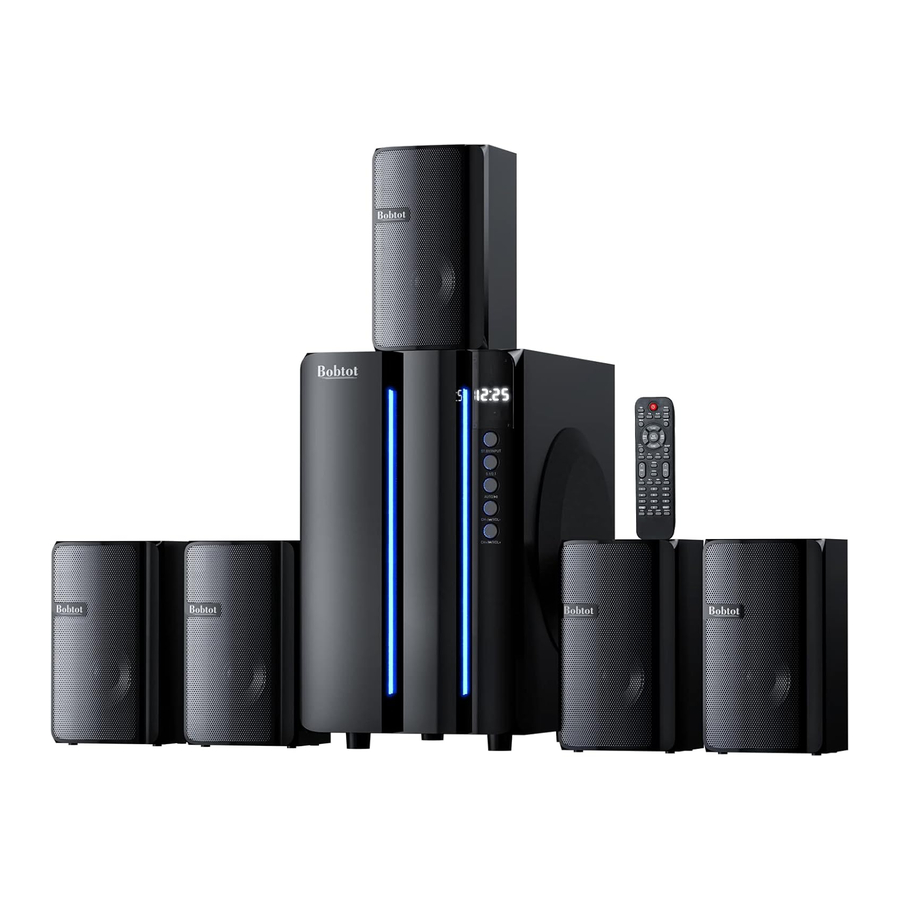

¿Qué hay en la caja?

Inspeccione el paquete para asegurarse de que no falten piezas ni estén dañadas.

1. Subwoofer con receptor incorporado
2. Altavoz de canal central
3. 2 * Altavoces de canal frontal
4. 2 * Altavoces de canal trasero
5. 3 * Cable de audio de vídeo RCA
6. 1 * Mando a distancia con todas las funciones
7. Cable TV ARC
8. Cable estéreo óptico
9. Cable coaxial
10. Cable estéreo de audio RCA de 3,5 mm a 2 machos
11. Cable de antena FM
12. Guía de configuración rápida

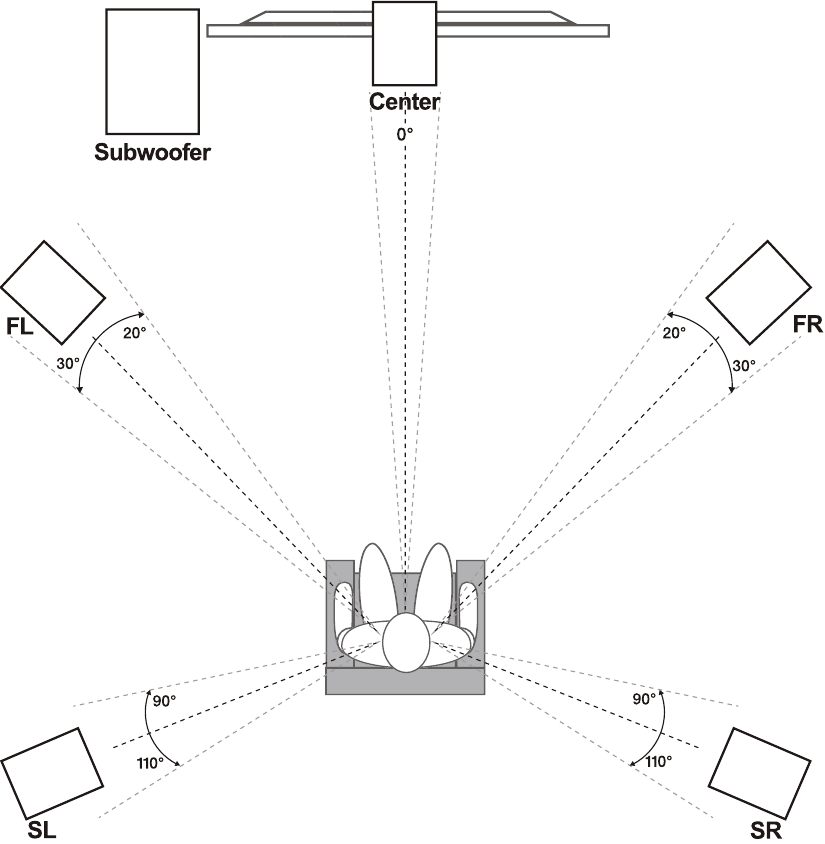

MEJOR UBICACIÓN PARA EL SISTEMA DE CINE EN CASA 5.1

1. La mayoría de la gente coloca el subwoofer en la parte delantera de la habitación, cerca de la fuente de entrada de sonido, para facilitar la conexión. Pero como las frecuencias de los graves son omnidireccionales, el subwoofer puede colocarse en cualquier lugar. Intente colocarlo cerca de una pared o una esquina para aumentar los graves.
2. El altavoz de canal central debe colocarse directamente frente a la posición de escucha, por encima o por debajo de la fuente de entrada de sonido. Si es posible, inclínelo según sea necesario para dirigir el sonido al nivel del oído.
3. Monte los altavoces frontales en la pared, directamente a la izquierda y a la derecha del altavoz de canal central. Angúlelos hacia la posición de escucha. Preferiblemente, los tweeters deben estar al nivel del oído.
4. Monte los altavoces satélite en la pared, ligeramente detrás de la posición de escucha, a unos 30 a 60 cm por encima del nivel del oído. Si la colocación lateral no es posible, colóquelos en la parte trasera de la posición de escucha y angúlelos hacia delante.

INSTRUCCIONES DE MONTAJE

Antes de empezar, asegúrese de que tiene las herramientas y los accesorios necesarios. Para esta instalación necesitará los siguientes elementos:

• soportes de montaje y tornillos (incluidos)
• ganchos de pared (ópticos, no incluidos)
• cable de altavoz (incorporado, incluido)
• taladro (no incluido)
• destornillador Phillips (no incluido)

Asegúrese de que tiene todos los tornillos y soportes necesarios. Debe haber cinco soportes y una bolsa de tornillos. Si falta alguno de estos elementos. póngase en contacto con Bobtot.

Utilizando dos tornillos, fije un soporte a la parte posterior de cada altavoz que desee montar. Si va a montar los altavoces horizontalmente, tendrá que utilizar dos soportes para cada altavoz.

Ahora marque en la pared el lugar donde va a montar los altavoces. Utilice el diagrama de la sección COLOCACIÓN DE LOS ALTAVOCES para determinar la mejor ubicación. Ambos altavoces frontales deben estar a la misma altura; lo mismo ocurre con las unidades satélite. Recuerde mantener los altavoces al menos a 60 cm de las esquinas y asegúrese de que tiene suficiente cable para llegar a la ubicación de montaje.

Puede utilizar un tornillo o un gancho de montaje para colgar el altavoz. Utilice un tornillo con un inserto para paneles de yeso o introdúzcalo en un montante de la pared para asegurarse de que está bien sujeto a la pared. Utilice un detector de montantes para localizar el montante y asegurarse de que no hay cables o líneas de cable en esa zona. Una vez que los ganchos de montaje o los tornillos estén en su sitio, estará listo para empezar a montar. Asegúrese de cablear cada altavoz antes de montarlo en la pared.

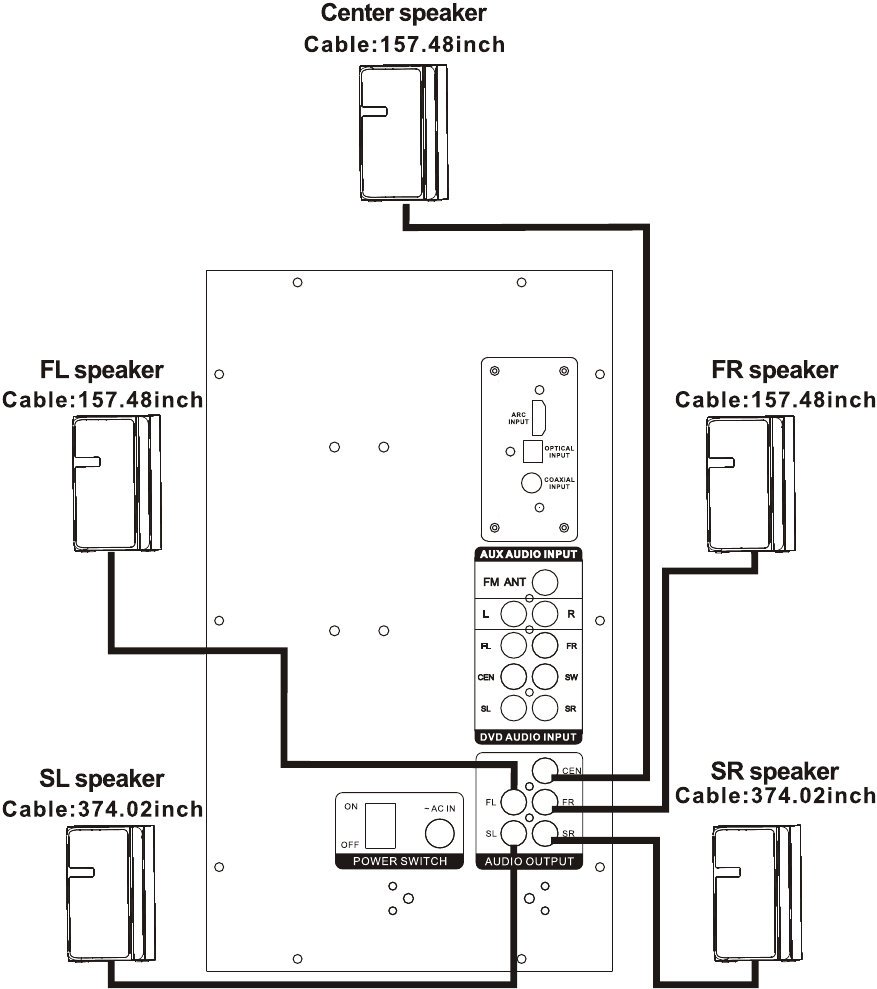

CONFIGURAR LOS ALTAVOCES CENTRALES, FRONTALES Y TRASEROS

Coloque los altavoces en la posición ideal, utilizando el cable eléctrico incorporado para conectar los altavoces satélite centrales, frontales y traseros a las tomas RCA de salida de audio "CEN & FL & FR & SL & SR" de la unidad de subwoofer.

PANEL FRONTAL DEL SUBWOOFER

1. Pantalla digital
2. ST. BT INPUT:
   Función de espera pulsando durante 3 segundos en modo AUX/SUB/SD/FM/BT/OPTICAL/COAXIAL/TV ARC;
   Tecla de función de entrada, cambia entre los modos AUX/USB/SD/DVD/FM/BT/OPTICAL/COAXIAL/TV ARC.
3. 5.1/2.1:
   Tecla de función 5.1/2.1.
4. CH-/ VOL- :
   Tecla de función "Anterior". Canción anterior cuando la entrada es USB/SD; Canal anterior cuando la entrada es FM; Botón para disminuir el volumen.
5. AUTO/:
   Tecla de función USB/SD Pausa/Reproducción; Cuando el estado de FM cuando la búsqueda automática y guardar la estación de radio.
6. CH+/ VOL+ :
   Tecla de función "Siguiente". Canción siguiente cuando la entrada es USB/SD; VOL+ Canal siguiente cuando la entrada es FM; Botón para aumentar el volumen.
7. U DISK:
   Toma USB (tamaño máximo de archivo 64 Gb)
8. SD/MMC CARD:
   Toma de tarjeta SD (tamaño máximo de archivo 64 Gb)
9. MIC 1/2:
   Toma de micrófono.

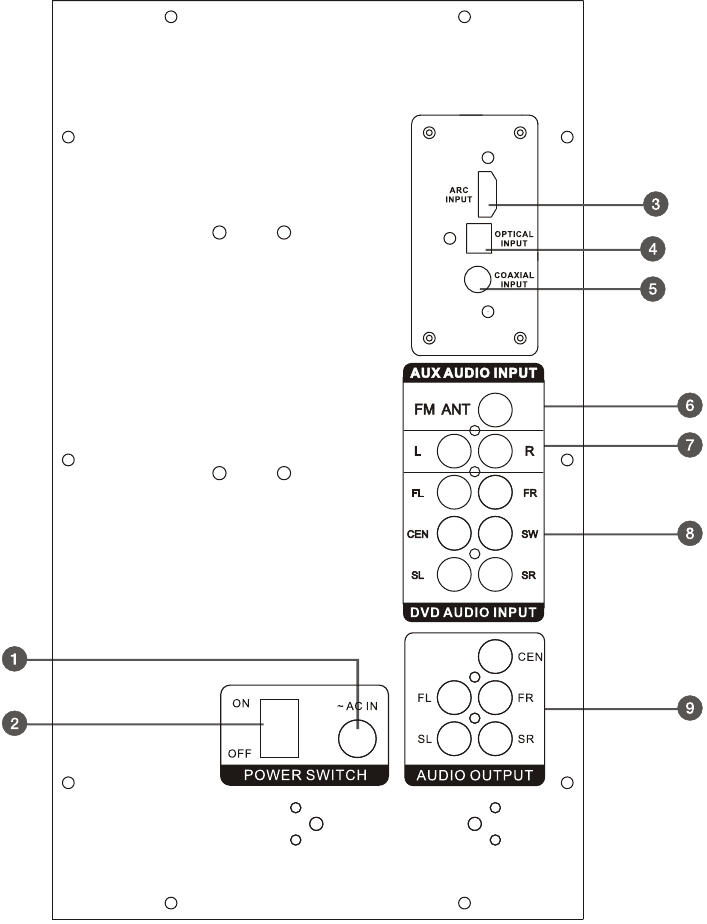

PANEL POSTERIOR DEL SUBWOOFER

1. Entrada de alimentación
2. Interruptor de alimentación
3. Entrada de audio TV ARC
4. Entrada de audio óptica
5. Entrada de audio coaxial
6. Antena FM
7. Entrada de audio RCA a RCA o RCA a AUX de 3,5 mm
8. 3PCS RCA Entrada de audio DVD (frontal I&D/central/subwoofer/trasero I&D)
9. Salida de audio central/frontal I/D/trasera I/D

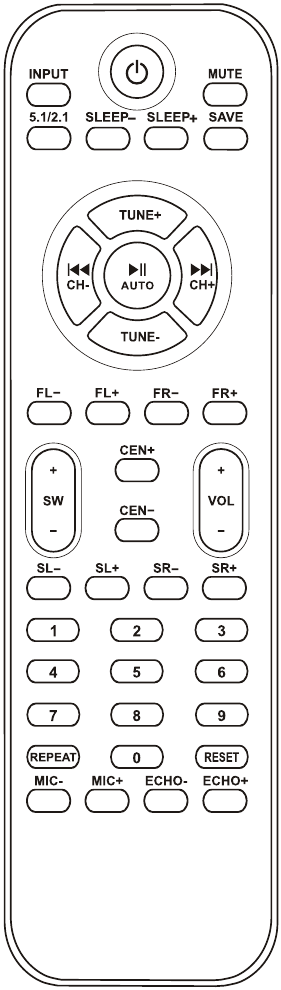

FUNCIONES DEL MANDO A DISTANCIA

: Encendido/Espera

INPUT: Cambiar entre los modos de entrada: USB/SD/FM/AUX/DVD/OPT/COA/TV ARC/BT

MUTE: Silenciar toda la salida 5.1/2.1: Selección del modo de canal

SLEEP-/+: Ajuste del tiempo de reposo

SAVE: Guardar emisoras en la memoria de la unidad

TUNE+/-: Sintonizar manualmente las emisoras de FM

: Reproducir/Pausar en los modos USB/SD/BT

AUTO: Búsqueda automática de emisoras

CH-/: Emisora de FM anterior/pista anterior (USB/SD)

CH+/: Siguiente emisora de FM/pista siguiente (USB/SD)

FL+/-: Control de volumen del altavoz frontal izquierdo

FR+/-: Control de volumen del altavoz frontal derecho

SW+/-: Control de volumen del subwoofer

CEN+/-: Control de volumen del altavoz central

VOL+/-: Control de volumen maestro

SL+/-: Control de volumen del altavoz satélite trasero izquierdo

SR+/-: Control de volumen del altavoz satélite trasero derecho

0-9: Teclado numérico utilizado para seleccionar directamente las pistas en el modo USB/SD

REPEAT: Repetir una canción/repetir todas las canciones/aleatorio

RESET: Restablecer el nivel de volumen

MIC+/-(EQ+/-): cuando se conecta un par de micrófonos, estos botones controlan el volumen del micrófono. En el modo USB/SD, le permitirán navegar por las 5 curvas de ecualización preestablecidas. Tenga en cuenta que la conexión de micrófonos anulará la función EQ+/-.

ECHO+/-(DlSP+/-): cuando se conecta un par de micrófonos, estos botones controlan el efecto de eco. Si no hay micrófonos conectados, controlarán el brillo de la pantalla. Tenga en cuenta que la conexión de micrófonos anulará la función DISP+/-.

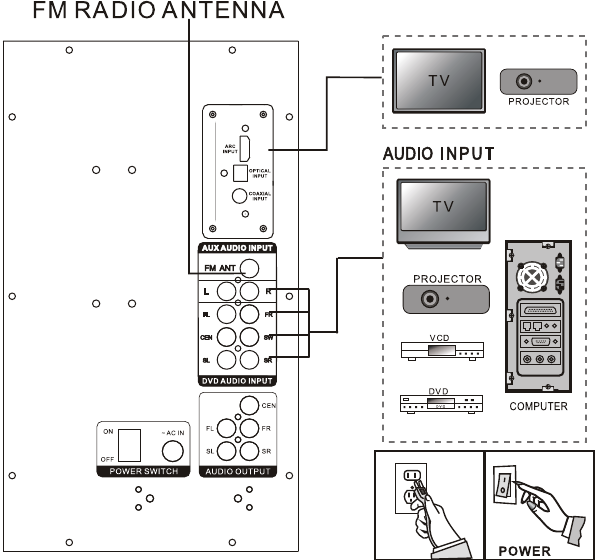

CONEXIONES DE COMPONENTES

Verifique que su dispositivo pueda utilizarse para introducir sonido desde audio/vídeo para otros dispositivos de fuente de sonido externa, y asegúrese de que su dispositivo tiene una clavija disponible que coincida con el puerto apropiado en el subwoofer, por ejemplo: TV ARC, óptico, coaxial, RCA...

El sistema de cine en casa B701 D es adecuado para muchos televisores, proyectores, descodificadores digitales, consolas de juegos, reproductores de DVD, reproductores de Blu-ray, reproductores de CD, etc.

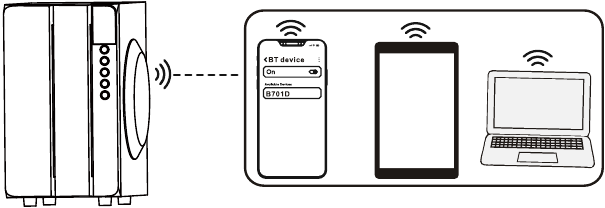

Conexión de un dispositivo mediante BT inalámbrico

1. Asegúrese de que el altavoz central con cable y los altavoces FL y FR, SL y SR se han enchufado a la toma de salida de audio correspondiente del subwoofer, y que la alimentación está en estado "ON" (encendido).
2. Pulse el botón "INPUT" (entrada) del mando a distancia o del subwoofer, cambie el modo a "BT", que se muestra en la pantalla LED del subwoofer.
3. En su teléfono inteligente o tableta u otro dispositivo BT inalámbrico, busque el BT llamado "B701D" y pulse para conectar. Ahora puede disfrutar de la música.

Nota: Si su dispositivo requiere la contraseña, introduzca "0000".

Conexión de un dispositivo con un cable TV ARC

1. Verifique que su dispositivo tiene salida ARC/eARC.
2. Conecte el cable TV ARC al subwoofer y a su dispositivo.
3. Asegúrese de que las unidades están enchufadas y el estado de alimentación es "ON" (encendido).
4. Pulse el botón "INPUT" (entrada) del mando a distancia o del subwoofer, cambie el modo a "ARC", que se muestra en la pantalla LED del subwoofer.
5. Algunos televisores podrían reconocer automáticamente la salida de audio como salida de audio ARC después de conectar el cable ARC, ahora puede disfrutarlo. Si su dispositivo no puede, introduzca manualmente la configuración de salida de sonido de audio para elegir "ARC Audio Output" (salida de audio ARC).

NOTA: La salida ARC del B701D solo admite el formato de audio LPCM 2.0.

Conexión de un dispositivo con cable óptico

1. Verifique que su dispositivo tiene una salida "Optical" (óptica).
2. Conecte el cable óptico a su dispositivo y al subwoofer.
3. Asegúrese de que las unidades están enchufadas y el estado de alimentación es "ON" (encendido).
4. Pulse el botón "INPUT" (entrada) del mando a distancia o del subwoofer, cambie el modo a "OPT", que se muestra en la pantalla LED del subwoofer.
5. Elija "PCM" y no " Automatic " (automático) en el formato de audio de salida digital de la configuración de audio de su dispositivo. Ahora puede disfrutarlo.


Conexión de un dispositivo con cable coaxial

1. Verifique que su dispositivo tiene una salida "Coaxial" (coaxial).
2. Conecte el cable coaxial a su dispositivo y al subwoofer.
3. Asegúrese de que las unidades están enchufadas y el estado de alimentación es "ON" (encendido).
4. Pulse el botón "INPUT" (entrada) del mando a distancia o del subwoofer, cambie el modo a "COA", que se muestra en la pantalla LED del subwoofer.
5. Elija "PCM" y no " Automatic " (automático) en el formato de audio de salida digital de la configuración de audio de su dispositivo. Ahora puede disfrutarlo.


Conexión de un dispositivo con cable de audio estéreo de 2RCA M/M

1. Verifique que su dispositivo tiene salida RCA L/R.
2. Conecte el cable RCA L/R a su dispositivo y al subwoofer.
3. Asegúrese de que las unidades están enchufadas y el estado de alimentación es "ON" (encendido).
4. Pulse el botón "INPUT" (entrada) del mando a distancia o del subwoofer, cambie el modo a "AU", que se muestra en la pantalla LED del subwoofer. Ahora puede disfrutarlo.

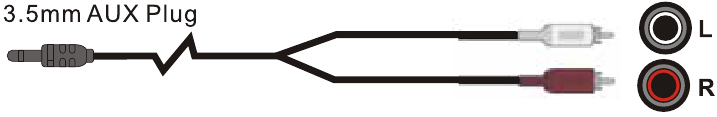

Conexión de un dispositivo con cable de audio estéreo RCA macho de 3,5 mm a 2

1. Verifique que su dispositivo tiene una salida de jack AUX de 3,5 mm.
2. Conecte el cable RCA L/R al subwoofer y el enchufe AUX de 3,5 mm a su dispositivo.
3. Asegúrese de que las unidades están enchufadas y el estado de alimentación es "ON" (encendido).
4. Pulse el botón "INPUT" (entrada) del mando a distancia o del subwoofer, cambie el modo a "AUX", que se muestra en la pantalla LED del subwoofer. Ahora puede disfrutarlo.

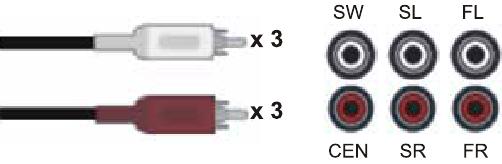

Conexión de un dispositivo con cable de audio y vídeo 3RCA

1. Verifique que su dispositivo tiene salida 3RCA.
2. Conecte los cables 3RCA a su dispositivo y al subwoofer.
3. Asegúrese de que las unidades están enchufadas y el estado de alimentación es "ON" (encendido).
4. Pulse el botón "INPUT" (entrada) del mando a distancia o del subwoofer, cambie el modo a "DV", que se muestra en la pantalla LED del subwoofer. Ahora puede disfrutarlo.


Conexión mediante antena para radio FM

1. Coloque el enchufe blanco del cable de la antena en la toma "FM ANT" de la parte posterior del subwoofer.
2. Asegúrese de que las unidades están enchufadas y el estado de alimentación es "ON" (encendido).
3. Pulse el botón "INPUT" (entrada) del mando a distancia o del subwoofer, cambie el modo a "FM", que se muestra en la pantalla LED del subwoofer.
4. Mantenga pulsado el botón "AUTO" durante unos 3 segundos, se buscarán automáticamente las emisoras de radio.
5. Guardar emisoras manualmente:
   • pulse el botón "TUNE+/TUNE-" para buscar una emisora que le guste.
   • pulse el botón "SAVE" (guardar), aparecerá algún canal de radio en la pantalla,
   • pulse los botones "CH-/CH+" para elegir el canal de emisión que le guste.
   • pulse de nuevo el botón "SAVE" (guardar), se guardará el canal de radio y aparecerá el mensaje "good" (bien).
6. Pulse el botón "CH-/CH+" para buscar entre las emisoras guardadas o pulse los botones "TUNE+/TUNE-" para encontrar manualmente una emisora que le guste.

Reproducción de USB

1. Asegúrese de que las unidades están enchufadas y el estado de alimentación es "ON" (encendido).
2. Enchufe su unidad USB en la toma USB del subwoofer.
3. Pulse el botón "INPUT" (entrada) del mando a distancia o del subwoofer, cambie el modo a "USB", que se muestra en la pantalla LED del subwoofer. Ahora puede disfrutar de la música.

Reproducción de SD

1. Asegúrese de que las unidades están enchufadas y el estado de alimentación es "ON" (encendido).
2. Enchufe su unidad SD en la toma SD del subwoofer.
3. Pulse el botón "INPUT" (entrada) del mando a distancia o del subwoofer, cambie el modo a "SD", que se muestra en la pantalla LED del subwoofer. Ahora puede disfrutar de la música.

ENTRADA DE MICRÓFONO

El sistema de cine en casa B701D puede conectar un micrófono inalámbrico y uno con cable, puede utilizar una de las tomas de micrófono o 2 tomas de micrófono juntas.

1. Micrófono inalámbrico: enchufe el receptor en la toma de micrófono 1 o 2 en la parte frontal del subwoofer.
2. Micrófono con cable: conéctelo, reprodúzcalo.
3. Controle el volumen del micrófono: pulse el botón "MIC-" o "MIC +" del mando a distancia
4. Controle el efecto de eco del micrófono: pulse el botón "ECHO-" o "ECHO+" del mando a distancia

Especificaciones del producto

• Sistema de cine en casa de 5.1 canales
• Potencia máxima de 800 vatios
• Potencia del programa de 400 vatios
• Potencia RMS continua de 200 vatios
• Versión de BT: 5.0+EDR
• Voltaje de entrada: CA 120V/60Hz
• Impedancia del sistema: 6.5": 8 ohmios / controlador de 3": 4 ohmios
• Respuesta de frecuencia: 20Hz - 20KHz
• Amplificador: Clase AB, amplificador muy eficiente con componentes superiores
• Relación señal/ruido: ≥70dB (salida máxima con THD+1<1%)
• Longitud del cable (incorporado):
  • Altavoz frontal UR: 13.1 2 pies;
  • Altavoz central: 13.1 2 pies;
  • Altavoz trasero UR: 31.16 pies.
• Tamaño del subwoofer: 7.79" x 12.99" x 12.52"
• Tamaño del altavoz satélite central: (An*Pr*Al) 4.09" x 7.09" x 4.02"
• Tamaño del altavoz satélite UR frontal: 4.09" x 7.09" x 4.02"
• Tamaño del altavoz satélite UR trasero: 4.09" x 7.09" x 4.02"

¿Necesita ayuda?

Si tiene alguna pregunta o duda, no dude en ponerse en contacto con nosotros.
Estaremos encantados de ayudarle:

Llame o envíe un mensaje: +1 (888) 572-1718

Correo electrónico: service@bobtot.net

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

RIESGO DE DESCARGA ELÉCTRICA. NO ABRIR

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO QUITE LA PLACA DEL AMPLIFICADOR. NO HAY PIEZAS REPARABLES POR EL USUARIO EN EL INTERIOR. RECOMENDAMOS LLEVAR LA UNIDAD A UN TÉCNICO DE SERVICIO CUALIFICADO PARA CUALQUIER REPARACIÓN.

Lea las siguientes instrucciones de seguridad antes de utilizar su sistema de cine en casa.

• No coloque estos altavoces sobre una superficie inestable. El altavoz podría caerse, causando lesiones graves a un niño o adulto y daños graves a la unidad.
• No utilice estos altavoces cerca del agua ni los exponga a la lluvia o la humedad.
• Los altavoces deben situarse lejos de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros dispositivos que produzcan calor.
• Utilice la tensión especificada (120 V/60 Hz). Cualquier otra tensión diferente a la especificada puede provocar incendios o descargas eléctricas.
• Para reducir el riesgo de descarga eléctrica o daños en los componentes, desenchufe la alimentación antes de mover los altavoces o conectar otros componentes a su dispositivo.
• Limpiar solo con un paño suave y seco. Desenchufe la unidad principal de la toma de corriente antes de limpiarla.

Utilice siempre una toma de corriente con conexión a tierra.
