Manual de Bobtot B89

QUÉ HAY EN LA CAJA

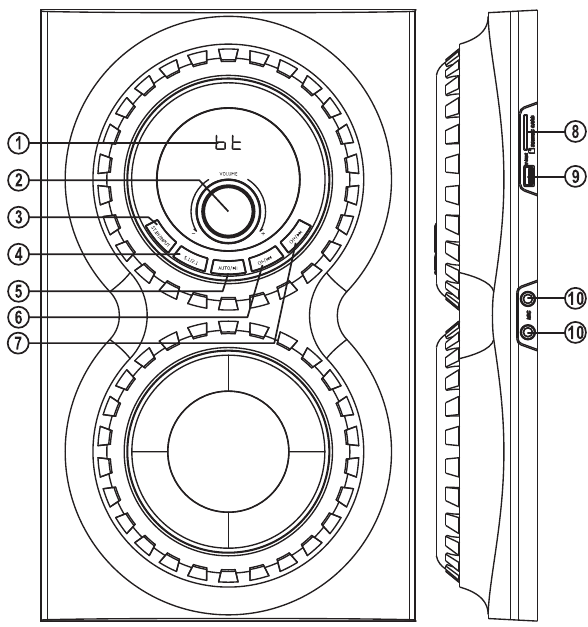

PANEL FRONTAL DEL SUBWOOFER

	Pantalla digital
	VOLUMEN	Gire el mando para disminuir o aumentar el volumen
	ST.BY	Función de espera pulsándolo durante 3 segundos en modo AUX/USB/FM/BT/OPTICAL/COAXIAL/TV ARC;
	INPUT	Tecla de función de entrada, cambia entre los modos AUX/USB/DVD/FM/BT/OPTICAL/COAXIAL/TV ARC
	5 1/2.1	Tecla de función 5.1/2.1
	AUTO/	Tecla de función de pausa/reproducción de USB Cuando el estado de FM cuando la búsqueda automática y guardar la estación de radio.
	CH-/	Tecla de función "Anterior" Canción anterior cuando la entrada es USB; Canal anterior cuando la entrada es FM;
	CH+/	Tecla de función "Siguiente" Siguiente canción cuando la entrada es USB; Siguiente canal cuando la entrada es FM;
	TARJETA SD/MMC	Ranura para tarjeta SD (tamaño máximo de archivo 64 Gb)
	U DISK	Ranura USB (tamaño máximo de archivo 64 Gb)
	MIC	Ranura MIC 1 y 2

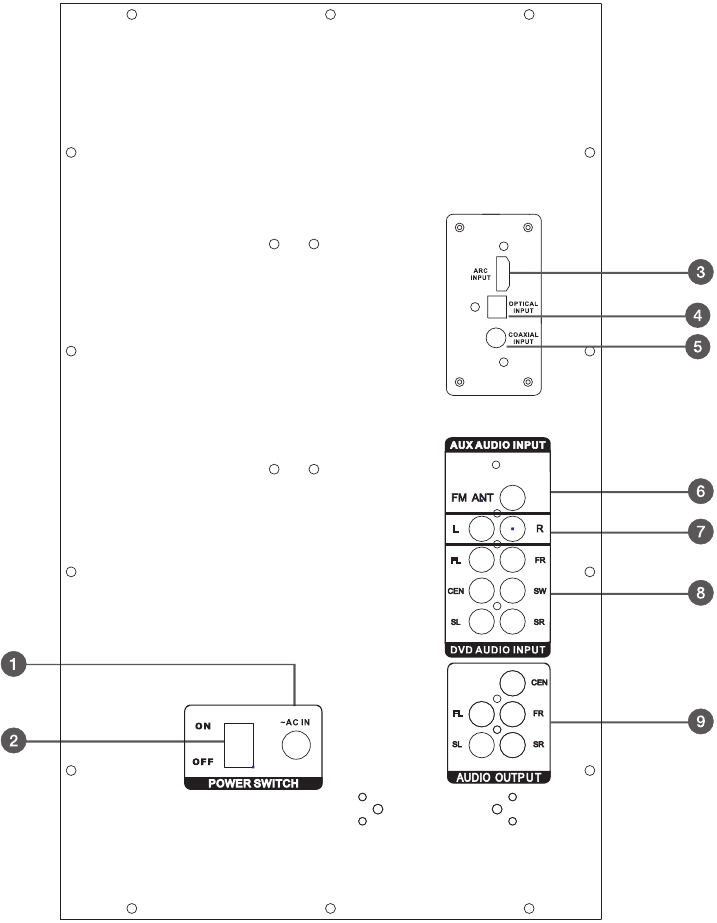

PANEL POSTERIOR DEL SUBWOOFER

1. Entrada de alimentación
2. Interruptor de alimentación
3. Entrada de audio TV ARC
4. Entrada de audio óptica
5. Entrada de audio coaxial
6. Antena FM
7. Entrada de audio AUX de RCA a RCA o de RCA a 3,5 mm
8. Entrada de audio DVD RCA de 3 piezas (frontal I&D/central/subwoofer/trasera I&D)
9. Salida de audio central/frontal I/D/trasera I/D

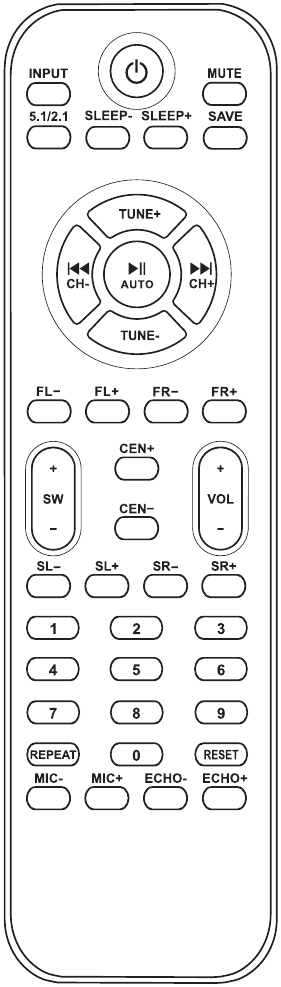

FUNCIONES DEL MANDO A DISTANCIA

: Encendido/Espera
INPUT: Cambia entre los modos de entrada: USB/FM/ AUX/DVD/OPT/COA/TV ARC/BT
MUTE: Silencia toda la salida
5.1/2.1: Selección del modo de canal
SLEEP-/+: Ajuste del tiempo de reposo
SAVE: Guarda las emisoras en la memoria de la unidad
TUNE+/-: Sintoniza manualmente las emisoras de FM
: Reproducir/Pausar en los modos USB/BT
AUTO: Búsqueda automática de emisoras
CH-/ : Emisora de FM anterior/pista anterior (USB)
CH+/ : Siguiente emisora de FM/siguiente pista (USB)
FL+/-: Control de volumen del altavoz frontal izquierdo
FR+/-: Control de volumen del altavoz frontal derecho
SW+/-: Control de volumen del subwoofer
CEN+/-: Control de volumen del altavoz central
VOL+/-: Control de volumen maestro
SL+/-: Control de volumen del altavoz satélite trasero izquierdo
SR+/-: Control de volumen del altavoz satélite trasero derecho
0-9: Teclado numérico utilizado para seleccionar directamente las pistas en el modo USB
REPEAT: Repetir una canción/repetir todas las canciones/aleatorio
RESET: Restablecer el nivel de volumen
MIC+/-(EQ+/-): cuando se conecta un par de micrófonos, estos botones controlan el volumen del micrófono. En el modo USB, le permitirán navegar por las 5 curvas de ecualización preestablecidas. Tenga en cuenta que la conexión de micrófonos anulará la función EQ+/-.
ECHO+/-(DlSP+/-): cuando se conecta un par de micrófonos, estos botones controlan el efecto de eco. Si no hay micrófonos conectados, controlarán el brillo de la pantalla. Tenga en cuenta que la conexión de micrófonos anulará la función DISP+/-.

NOTA:

1. Encienda la unidad y pulse el botón "Power" antes de seleccionar el modo de entrada.
2. Si el mando a distancia no funciona, sustituya las pilas y vuelva a intentarlo.

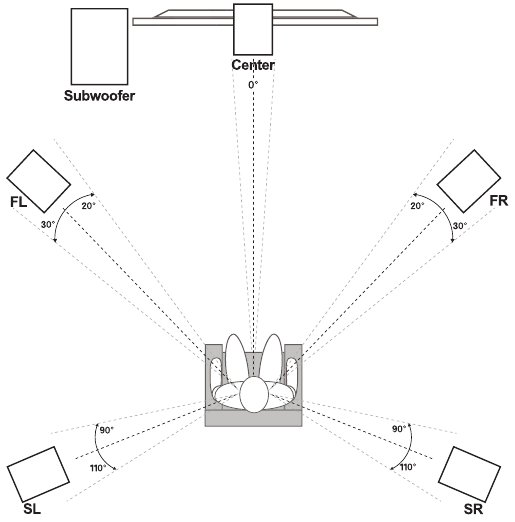

MEJOR UBICACIÓN PARA EL PRODUCTO

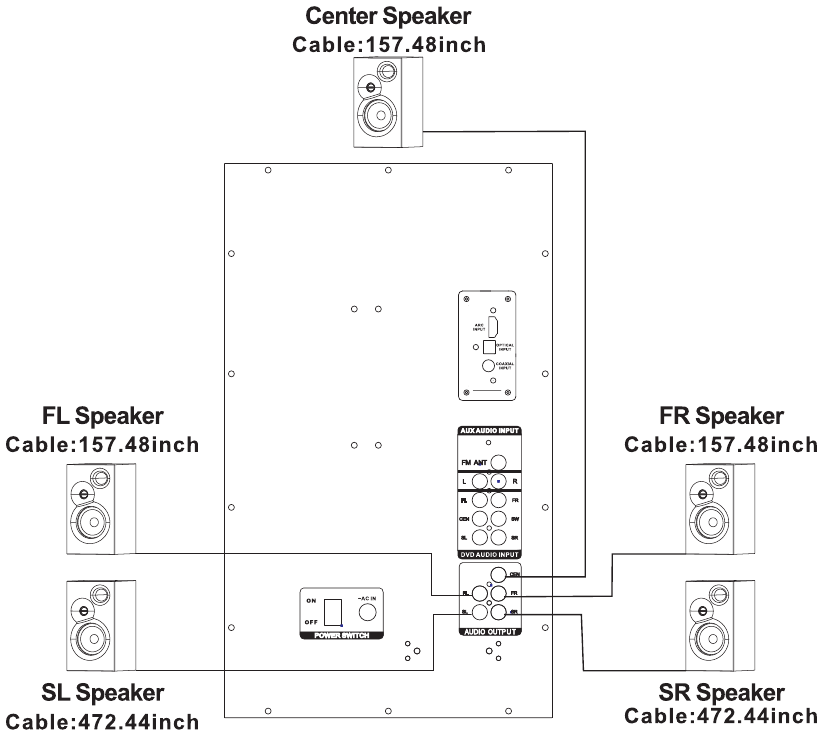

CONFIGURACIÓN DE LAS UNIDADES CENTRAL, FRONTAL Y TRASERA

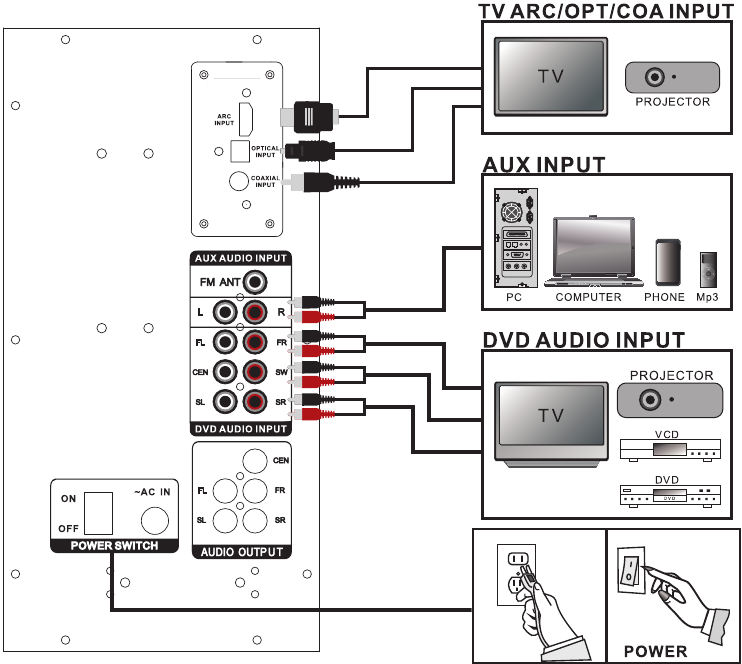

DIAGRAMA DE CONEXIÓN DEL SISTEMA

Verifique que su dispositivo se puede utilizar para introducir sonido desde audio/vídeo para otros dispositivos de fuente de sonido externos, y asegúrese de que su dispositivo tiene una toma disponible para que coincida con el puerto apropiado en el subwoofer.

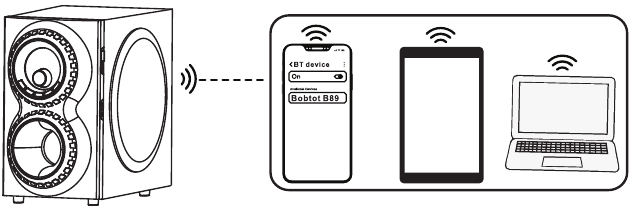

Cómo usar el BT inalámbrico

1. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y tienen el estado "ON" (encendido).
2. Pulse el botón "ST.BY" antes de seleccionar el modo.
3. Pulse el botón "INPUT" para cambiar el modo al estado "BT", que se muestra en la pantalla LED del subwoofer.
4. Busque el dispositivo BT con el nombre "Bobtot B89"

5. Conecte el BT

Nota: Si su dispositivo BT es inferior a la versión 2.0, introduzca la contraseña "0000" al conectarse.

Cómo conectar su dispositivo mediante un cable TV ARC

1. Enchufe el cable TV ARC en la toma de entrada ARC en la parte posterior del subwoofer, otro puerto en la ranura de su televisor.

2. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y tienen el estado "ON" (encendido).
3. Pulse el botón "ST.BY" antes de seleccionar el modo.
4. Pulse el botón "INPUT" para cambiar el modo al estado "ARC", que se muestra en la pantalla LED del subwoofer.
5. Ajuste del televisor: Salida de sonido – Seleccione "TV ARC"
6. Ajuste del televisor: Ajuste experto – Formato de audio de salida digital – Seleccione "PCM".

Nota: La salida ARC del B89 solo admite el formato de audio LPCM 2.0.

Cómo conectar su dispositivo mediante un cable óptico

1. Retire la cubierta transparente del cable óptico antes de enchufarlo.
2. Enchufe el cable óptico en la toma de entrada óptica en la parte posterior del subwoofer, otro puerto en la ranura de su televisor.

3. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y tienen el estado "ON" (encendido).
4. Pulse el botón "ST.BY" antes de seleccionar el modo.
5. Pulse el botón "INPUT" para cambiar el modo al estado "OPT", que se muestra en la pantalla LED del subwoofer.
6. Ajuste del televisor: Salida de sonido – seleccione "Optical" (óptica)
7. Ajuste del televisor: Ajuste experto – Formato de audio de salida digital – Seleccione "PCM"

Cómo conectar su dispositivo mediante un cable coaxial

1. Enchufe el cable coaxial en la toma de entrada coaxial en la parte posterior del subwoofer, otro puerto en la ranura de su dispositivo.

2. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y tienen el estado "ON" (encendido).
3. Pulse el botón "ST.BY" antes de seleccionar el modo.
4. Pulse el botón "INPUT" para cambiar el modo al estado "COA", que se muestra en la pantalla LED del subwoofer.
5. Ajuste del televisor: Salida de sonido – Seleccione "Coaxial"
6. Ajuste del televisor: Ajuste experto – Formato de audio de salida digital – Seleccione "PCM"

Cómo conectar su dispositivo mediante un cable de audio estéreo RCA

1. Enchufe el cable de audio estéreo RCA en la parte posterior del subwoofer. Conector blanco a blanco, conector rojo a rojo, otro puerto (blanco/rojo) en las ranuras de salida I&D de su dispositivo.

2. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y tienen el estado "ON" (encendido).
3. Pulse el botón "ST.BY" antes de seleccionar el modo.
4. Pulse el botón "INPUT" para cambiar el modo al estado "AU", que se muestra en la pantalla LED del subwoofer.

Cómo conectar su dispositivo mediante un cable de audio estéreo de 3,5 mm a RCA

1. Enchufe el cable de audio estéreo RCA I/D en la parte posterior del subwoofer, el conector blanco a blanco, el conector rojo a rojo, y el puerto AUX de 3,5 mm en la ranura de salida de auriculares de su dispositivo.

2. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y tienen el estado "ON" (encendido).
3. Pulse el botón "ST.BY" antes de seleccionar el modo.
4. Pulse el botón "INPUT" para cambiar el modo al estado "AUX ", que se muestra en la pantalla LED del subwoofer.

Cómo conectar su dispositivo mediante un cable de audio estéreo 3RCA

1. Enchufe el cable de audio estéreo 3RCA en la parte posterior del subwoofer, conector blanco a blanco, conector rojo a rojo

2. Asegúrese de que el subwoofer y los 5 altavoces satélite están conectados correctamente y tienen el estado "ON" (encendido).
3. Pulse el botón "ST.BY" antes de seleccionar el modo.
4. Pulse el botón "INPUT" para cambiar el modo al estado "DV", que se muestra en la pantalla LED del subwoofer.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA PLACA DEL AMPLIFICADOR. NO HAY PIEZAS EN EL INTERIOR QUE PUEDAN SER REPARADAS POR EL USUARIO. RECOMENDAMOS LLEVAR LA UNIDAD A UN TÉCNICO DE SERVICIO CUALIFICADO PARA CUALQUIER REPARACIÓN.

Lea las siguientes instrucciones de seguridad antes de utilizar su sistema de cine en casa.

• No coloque estos altavoces sobre una superficie inestable. El altavoz puede caerse, causando lesiones graves a un niño o adulto y daños graves a la unidad.
• No utilice estos altavoces cerca del agua ni los exponga a la lluvia o la humedad.
• Los altavoces deben estar situados lejos de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros dispositivos que produzcan calor.
•
  Utilice bajo la tensión especificada (120 V/60 Hz). Cualquier otra tensión que no sea la especificada puede causar un incendio o una descarga eléctrica.
• Para reducir el riesgo de descarga eléctrica o daños en los componentes, desenchufe la alimentación antes de mover los altavoces o conectar otros componentes a su dispositivo.
• Limpie solo con un paño suave y seco. Desenchufe la unidad principal de la toma de corriente antes de limpiarla.

Utilice siempre una toma de corriente que esté correctamente conectada a tierra.

NECESITA AYUDA

Guía de atención al cliente
En nuestra empresa, nos esforzamos por proporcionar una atención al cliente excepcional a todos y cada uno de nuestros clientes. Creemos que construir relaciones sólidas con nuestros clientes es esencial para el éxito de nuestro negocio. Para ayudarnos a alcanzar este objetivo, hemos elaborado la siguiente guía de atención al cliente.

Tiempo
Entendemos que el tiempo de nuestros clientes es valioso, por lo que responderemos a cualquier consulta en un plazo de 24 horas.

Comentarios
Sabemos que nuestros clientes son el corazón de nuestro negocio, por lo que valoramos sus comentarios. Le animamos a compartir sus pensamientos e ideas con nosotros.

Soluciones
Si nuestros clientes encuentran algún problema, haremos todo lo posible para encontrar una solución rápida y eficaz que satisfaga sus necesidades.
En Bobtot, nos tomamos muy en serio la atención al cliente. Nuestros clientes son nuestra primera prioridad y nos comprometemos a proporcionar un servicio de la más alta calidad. Si tiene alguna pregunta o duda, no dude en ponerse en contacto con nosotros. Estaremos encantados de ayudarle:
Llame o envíe un mensaje: +1 (888) 572-1718
Correo electrónico: service@bobtot.net

Escanee el código QR para acceder a vídeos explicativos y otra información importante que pueda necesitar para sacar el máximo partido a su artículo

bobtot.net
