Manual de Bobtot B48

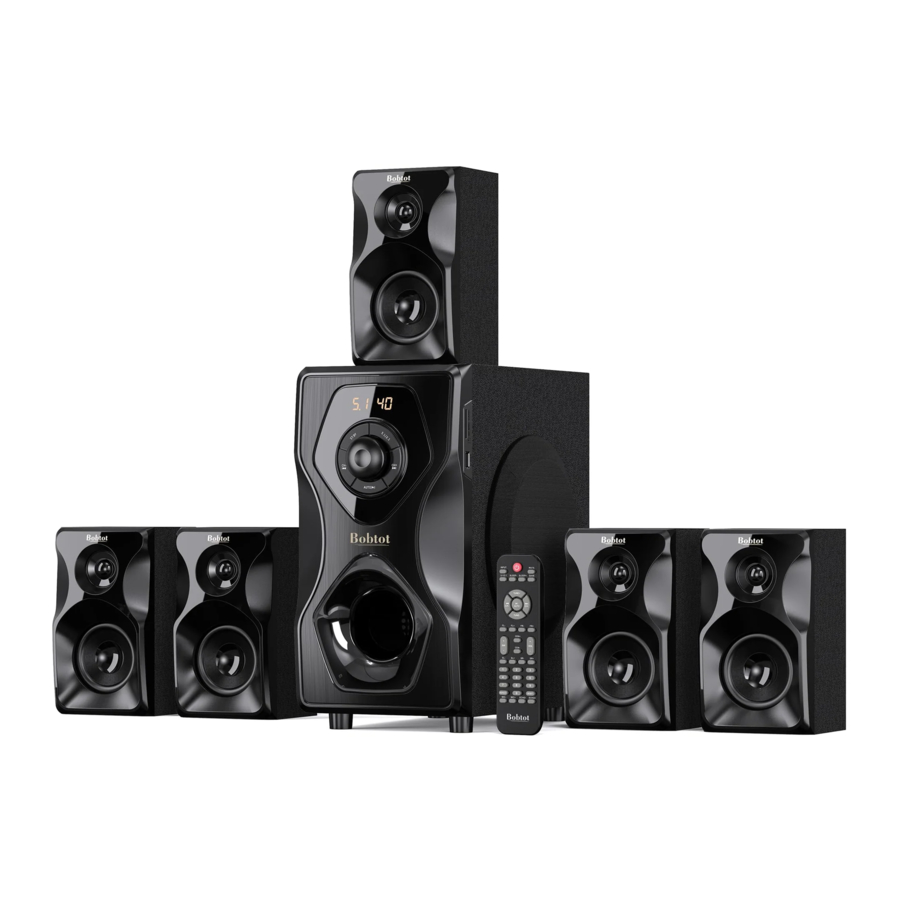

Qué hay en la caja

• Altavoz de subgraves x 1 unidad
• Altavoces satélite (central, FL, FR, SL y SR) x 5 unidades
• Cables de audio y vídeo RCA x 3 unidades
• Cable estéreo de audio de 3,5 mm a RCA x 1 unidad
• Cable TV ARC x 1 unidad
• Cable de audio óptico x 1 unidad
• Cable coaxial x 1 unidad
• Mando a distancia x 1 unidad
• Cable de antena FM x 1 unidad
• Manual de usuario x 1 unidad

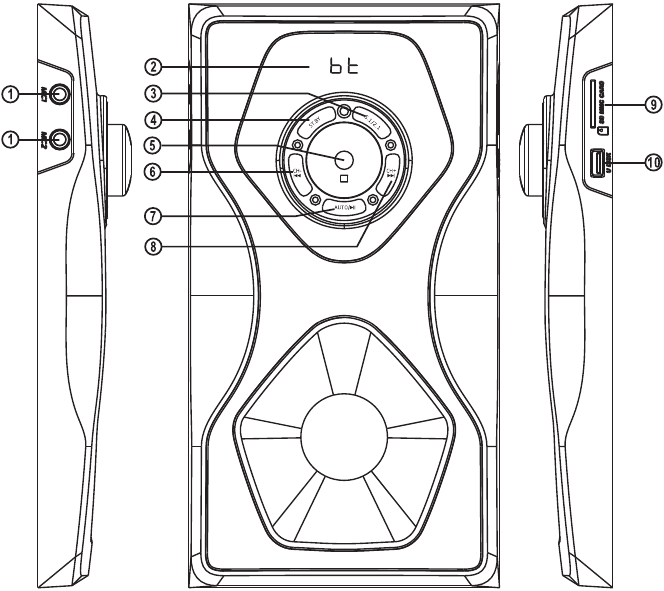

PANEL FRONTAL DEL SUBWOOFER

1. MIC: Conector MIC 1 y 2
2. Pantalla digital
3. 5 1/2.1: Tecla de función 5 1/2.1.
4. ST.BY: Función de espera pulsando durante 3 segundos en modo AUX/USB/FWBT/OPTICAL/COAXIAL/TV ARC.
5. VOLUME: Gire el mando para disminuir o aumentar el volumen
   INPUT: Tecla de función de entrada, cambia entre los modos AUX/USB/DVD/FM/BT/OPTICAL/COAXIAL/TV ARC.
6. CH-/: Tecla de función "Anterior".
   Canción anterior cuando la entrada es USB/SD;
   Canal anterior cuando la entrada es FM;
7. AUTO/: Tecla de función de pausa/reproducción USB.
   Cuando el estado de FM, cuando la búsqueda automática y guardar la estación de radio.
8. CH+/: Tecla de función "Siguiente".
   Canción siguiente cuando la entrada es USB/SD;
   Canal siguiente cuando la entrada es FM;
9. SD/MMC CARD: Conector de tarjeta SD (tamaño máximo de archivo 64 Gb)
10. U DISK: Conector USB (tamaño máximo de archivo 64 Gb)

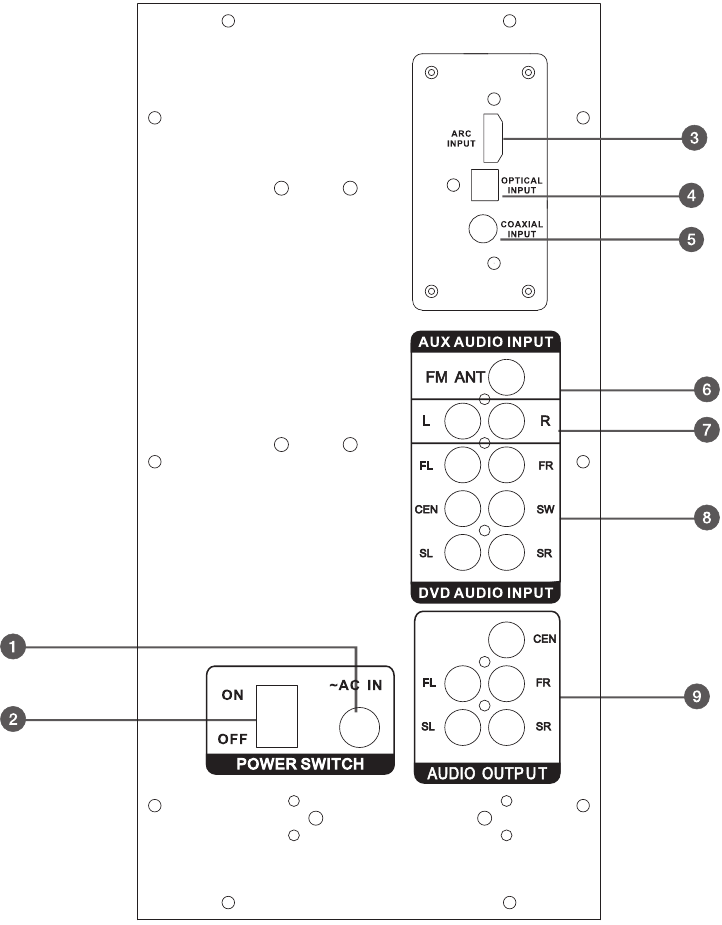

PANEL POSTERIOR DEL SUBWOOFER

1. Entrada de alimentación
2. Interruptor de alimentación
3. Entrada de audio TV ARC
4. Entrada de audio óptica
5. Entrada de audio coaxial
6. Antena FM
7. Entrada de audio RCA a RCA o RCA a AUX de 3,5 mm
8. Entrada de audio DVD RCA de 3 piezas (delantero L&R/central/subwoofer/trasero L&R)
9. Salida de audio de altavoz central/altavoces delanteros L/R/altavoces traseros L/R

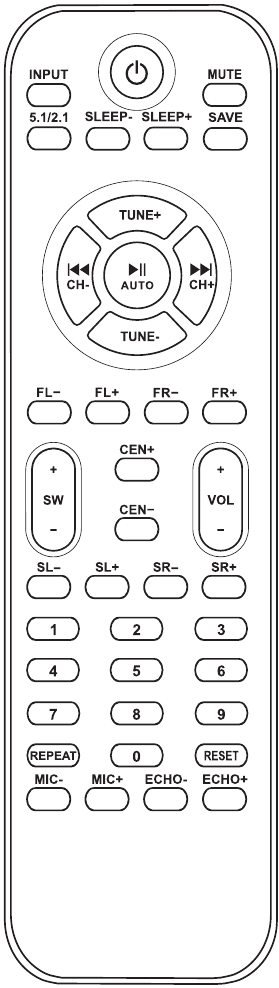

FUNCIONES DEL MANDO A DISTANCIA

: Encendido/Espera

INPUT: Cambia entre los modos de entrada: USB/SD/FM/AUX/DVD/OPT/COA/TV ARC/BT

MUTE: Silencia toda la salida

5.1/2.1: Selección del modo de canal

SLEEP-/+: Ajuste del tiempo de reposo

SAVE: Guarda las emisoras en la memoria de la unidad

TUNE+/-: Sintoniza manualmente las emisoras de FM

: Reproducir/Pausar en los modos USB/SD/BT

AUTO: Búsqueda automática de emisoras

CH-/: Emisora de FM anterior/pista anterior (USB/SD)

CH+/: Emisora de FM siguiente/pista siguiente (USB/SD)

FL+/-: Control de volumen del altavoz delantero izquierdo

FR+/-: Control de volumen del altavoz delantero derecho

SW+/-: Control de volumen del subwoofer

CEN+/-: Control de volumen del altavoz central

VOL+/-: Control de volumen maestro

SL+/-: Control de volumen del altavoz satélite trasero izquierdo

SR+/-: Control de volumen del altavoz satélite trasero derecho

0-9: Teclado numérico utilizado para seleccionar directamente las pistas cuando está en modo USB/SD

REPEAT: Repetir una canción/repetir todas las canciones/aleatorio

RESET: Restablecer el nivel de volumen

MIC+/-(EQ+/-): cuando se conecta un par de micrófonos, estos botones controlan el volumen del micrófono. En el modo USB/SD, te permiten navegar por las 5 curvas de ecualización preestablecidas. Ten en cuenta que conectar micrófonos anulará la función EQ+/-.

ECHO+/-(DlSP+/-): cuando se conecta un par de micrófonos, estos botones controlan el efecto de eco. Si no hay micrófonos conectados, controlan el brillo de la pantalla. Ten en cuenta que conectar micrófonos anulará la función DISP+/-.

NOTA:

1. Encienda la unidad y pulse el botón "Power" (Encendido) antes de seleccionar el modo de entrada.
2. Si el mando a distancia no funciona, sustituya las pilas y vuelva a intentarlo.

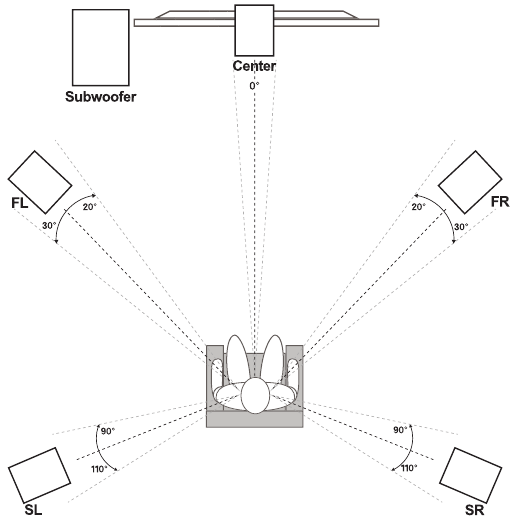

MEJOR UBICACIÓN PARA EL SISTEMA DE CINE EN CASA 5.1

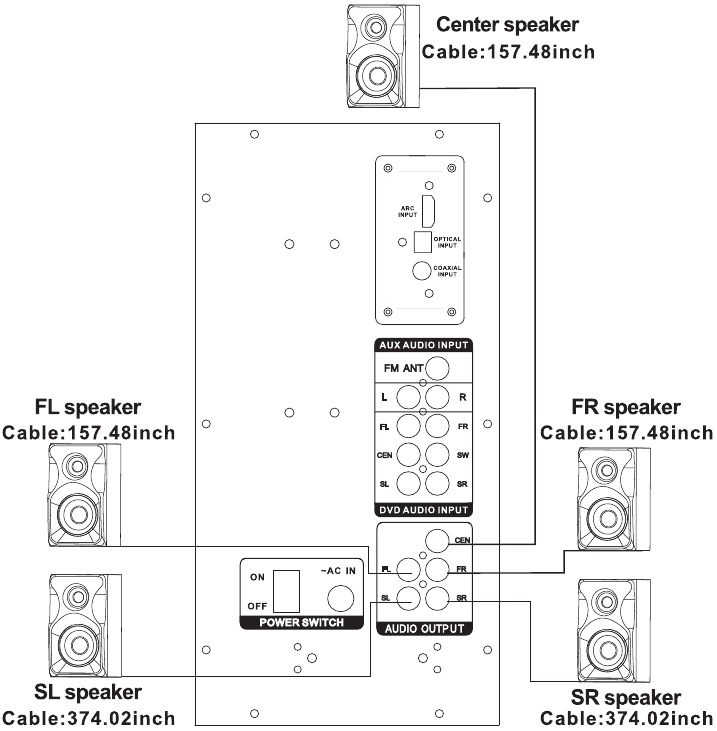

CONFIGURACIÓN DE LOS ALTAVOCES CENTRALES, DELANTEROS Y TRASEROS

INSTRUCCIONES DE MONTAJE

• soportes y tornillos de montaje (incluidos)
• cable del altavoz (integrado, incluido)
• ganchos de pared (no incluidos)
• destornillador (no incluido)

Asegúrate de tener todos los tornillos y soportes necesarios.
Hay cinco soportes y una bolsa de tornillos. Si falta alguno de estos elementos, ponte en contacto con Bobtot.

Instalación vertical: con dos tornillos, fija un soporte a la parte posterior de cada altavoz que desees montar en la posición.

Vertical

Instalación horizontal: utiliza dos soportes con cuatro tornillos para cada altavoz para montar en la pared.

Horizontal

• Ahora marca en la pared el lugar donde vas a montar los altavoces.
• Utiliza el diagrama de la sección de colocación de los altavoces para determinar la mejor ubicación.
• Los altavoces FL y FR y los altavoces SL y SR deben estar a la misma altura.
• Mantén los altavoces al menos a dos pies de las esquinas, para asegurarte de que hay suficiente cable para llegar al lugar de montaje.


• Puedes utilizar un tornillo o un gancho de montaje para colgar los altavoces.
• Utiliza un tornillo con un taco para paneles de yeso o introdúcelo en un montante de pared para asegurarte de que está bien sujeto a la pared.
• Utiliza un detector de montantes para localizar el montante y asegurarte de que no hay cables o líneas de cable ubicados en esa zona.
• Ya puedes montar los altavoces.

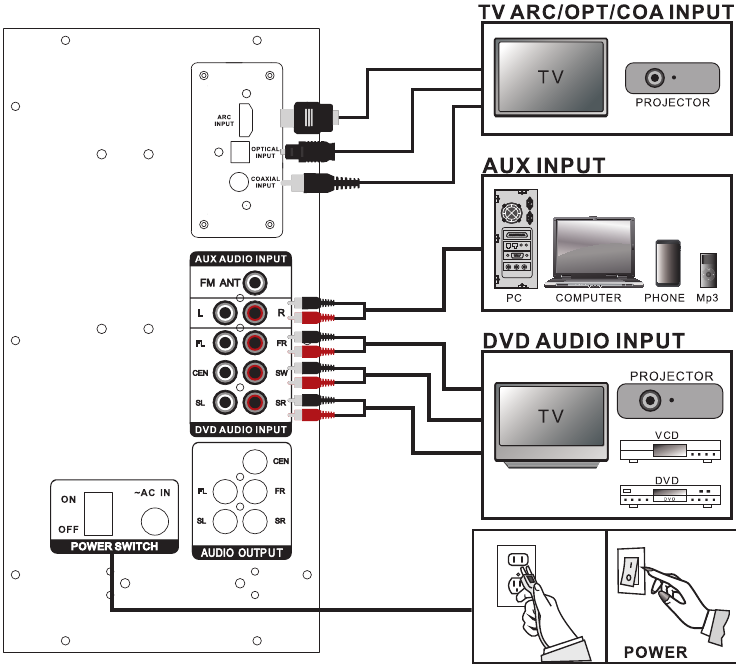

DIAGRAMA DE CONEXIÓN DEL SISTEMA

Verifique que su dispositivo pueda usarse para ingresar sonido desde audio/video para otros dispositivos de fuente de sonido externos y asegúrese de que su dispositivo tenga un conector disponible que coincida con el puerto apropiado del subwoofer.

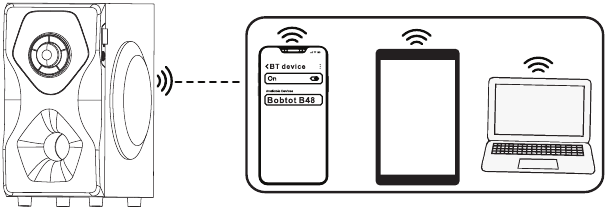

Cómo usar el BT inalámbrico

1. Asegúrese de que los 5 altavoces estén conectados a los enchufes de salida de audio del subwoofer y que estén en estado "ON" (ENCENDIDO).
2. Presione el botón "ST.BY" antes de seleccionar el modo.
3. Presione el botón "INPUT" para cambiar el modo al estado "BT", que se muestra en la pantalla LED del subwoofer.
4. Busque el dispositivo BT con el nombre "Bobtot B48"
5. Conecte el BT

Nota: Si su dispositivo BT tiene una versión inferior a 2.0, ingrese la contraseña 0000 al conectarse.

Cómo conectar su dispositivo mediante un cable ARC de TV

1. Enchufe el cable ARC de TV en el enchufe de entrada ARC en la parte posterior del subwoofer, otro puerto se enchufa en la ranura de su TV.
2. Asegúrese de que los 5 altavoces estén conectados a los enchufes de salida de audio del subwoofer y que estén en estado "ON" (ENCENDIDO).
3. Presione el botón "ST.BY" antes de seleccionar el modo.
4. Presione el botón "INPUT" para cambiar el modo al estado "ARC", que se muestra en la pantalla LED del subwoofer.
5. Configuración de TV: Salida de sonido: seleccione "TV ARC"
6. Configuración de TV: Configuración experta: formato de audio de salida digital: seleccione "PCM".

Nota: La salida ARC del B48 solo admite el formato de audio LPCM 2.0.

Cómo conectar su dispositivo mediante un cable óptico

1. Retire la cubierta transparente del cable óptico antes de enchufarlo.
2. Enchufe el cable óptico en el enchufe de entrada óptica en la parte posterior del subwoofer, otro puerto se enchufa en la ranura de su TV.
3. Asegúrese de que los 5 altavoces estén conectados a los enchufes de salida de audio del subwoofer y que estén en estado "ON" (ENCENDIDO).
4. Presione el botón "ST.BY" antes de seleccionar el modo.
5. Presione el botón "INPUT" para cambiar el modo al estado " OPT", que se muestra en la pantalla LED del subwoofer.
6. Configuración de TV: Salida de sonido seleccione "Optical". (Óptico).
7. Configuración de TV: Configuración experta: formato de audio de salida digital: seleccione "PCM".


Cómo conectar su dispositivo mediante un cable coaxial

1. Enchufe el cable coaxial en el enchufe de entrada coaxial en la parte posterior del subwoofer, otro puerto se enchufa en la ranura de su dispositivo.
2. Asegúrese de que los 5 altavoces estén conectados a los enchufes de salida de audio del subwoofer y que estén en estado "ON" (ENCENDIDO).
3. Presione el botón "ST.BY" antes de seleccionar el modo.
4. Presione el botón "INPUT" para cambiar el modo al estado "COA" , que se muestra en la pantalla LED del subwoofer.
5. Configuración de TV: Salida de sonido Seleccione "Coaxial" (Coaxial).
6. Configuración de TV: Configuración experta Formato de audio de salida digital: seleccione " PCM".


Cómo conectar su dispositivo mediante un cable de audio estéreo RCA

1. Enchufe el cable de audio estéreo RCA en la parte posterior del subwoofer. Conector blanco a blanco, conector rojo a rojo, otro puerto (blanco/rojo) se enchufa en las ranuras de salida L&R de su dispositivo.
2. Asegúrese de que los 5 altavoces estén conectados a los enchufes de salida de audio del subwoofer y que estén en estado "ON" (ENCENDIDO).
3. Presione el botón "ST.BY" antes de seleccionar el modo.
4. Presione el botón "INPUT" para cambiar el modo al estado "AU" , que se muestra en la pantalla LED del subwoofer.


Cómo conectar su dispositivo mediante un cable estéreo de audio de 3,5 mm a RCA

1. Enchufe el cable de audio estéreo RCA L/R en la parte posterior del subwoofer, conector blanco a blanco, conector rojo a rojo, y el puerto AUX de 3,5 mm se enchufa en la ranura de salida de auriculares de su dispositivo.
2. Asegúrese de que los 5 altavoces estén conectados a los enchufes de salida de audio del subwoofer y que estén en estado "ON" (ENCENDIDO).
3. Presione el botón "ST.BY" antes de seleccionar el modo.
4. Presione el botón "INPUT" para cambiar el modo al estado "AUX" , que se muestra en la pantalla LED del subwoofer.


Cómo conectar su dispositivo mediante un cable estéreo de audio 3RCA

1. Enchufe el cable de audio estéreo 3RCA en la parte posterior del subwoofer, conector blanco a blanco, conector rojo a rojo.
2. Asegúrese de que los 5 altavoces estén conectados a los enchufes de salida de audio del subwoofer y que estén en estado "ON" (ENCENDIDO).
3. Presione el botón "ST.BY" antes de seleccionar el modo.
4. Presione el botón "INPUT" para cambiar el modo al estado "DV", que se muestra en la pantalla LED del subwoofer.


Cómo usar la radio FM mediante la antena

1. Enchufe el cable de antena blanca en la parte posterior del subwoofer.
2. Asegúrese de que los 5 altavoces estén conectados a los enchufes de salida de audio del subwoofer y que estén en estado "ON" (ENCENDIDO).
3. Presione el botón "ST.BY" antes de seleccionar el modo.
4. Presione el botón "INPUT" para cambiar el modo al estado "FM", que se muestra en la pantalla LED del subwoofer.
5. Mantenga presionado el botón "AUTO" durante aproximadamente 3 segundos, buscará automáticamente estaciones de radio.
6. Presione el botón "TUNE+/TUNE-" para buscar una estación que le guste.
   Presione el botón "CH-/CH+" para seleccionar el canal de transmisión que le guste.
   Presione el botón "SAVE", guarda el canal de radio y puede ver " good shows en la pantalla del subwoofer.

Micrófono para karaoke

Los sistemas de cine en casa B48 admiten micrófonos inalámbricos o con cable mediante 1 o 2 conectores para micrófonos juntos.

1. Micrófono inalámbrico: enchufe el receptor del micrófono en el conector del micrófono del subwoofer.
2. Micrófono con cable: conéctelo y reprodúzcalo.
3. Controle el volumen del micrófono: presione el botón "MIC+/ MIC-" con el control remoto.
4. Controle el efecto de eco del micrófono: presione el botón "ECHO+/ ECHO-" con el control remoto.

Especificaciones del producto

• Sistema de cine en casa de 5.1 canales
• Potencia máxima de 700 vatios
• Potencia de programa de 350 vatios
• Potencia RMS continua de 175 vatios
• Versión de BT: 5.0+EDR
• Voltaje de entrada: CA 120 V/60 Hz
• Impedancia del sistema: 5,25": 8 ohmios/controlador de 3": 4 ohmios
• Respuesta de frecuencia: 20 Hz - 20 KHz
• Amplificador: Clase AB, amplificador muy eficiente con componentes superiores
• Relación señal/ruido: ≥70 dB (salida máxima con THD+1< 1 %)

¿Necesitas ayuda?

Si tiene alguna pregunta o inquietud, no dude en comunicarse con nosotros.
Llame o envíe un mensaje: +1 (888) 572-1718
Correo electrónico: service@bobtot.net

Escanee el código QR para acceder a información importante que puede necesitar para aprovechar al máximo su artículo

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

RIESGO DE DESCARGA ELÉCTRICA. NO ABRIR

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA PLACA DEL AMPLIFICADOR. NO HAY PIEZAS REPARABLES POR EL USUARIO EN EL INTERIOR. RECOMENDAMOS LLEVAR LA UNIDAD A UN TÉCNICO DE SERVICIO CUALIFICADO PARA CUALQUIER REPARACIÓN.

Lea las siguientes instrucciones de seguridad antes de operar su sistema de cine en casa.

• No coloque estos altavoces sobre una superficie inestable. El altavoz puede caerse, causando lesiones graves a un niño o adulto y daños graves a la unidad.
• No utilice estos altavoces cerca del agua ni los exponga a la lluvia o la humedad.
• Los altavoces deben estar situados lejos de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros dispositivos que produzcan calor.
• Utilice el voltaje especificado (120V/60Hz). Cualquier otro voltaje que no sea el especificado puede provocar un incendio o una descarga eléctrica.
• Para reducir el riesgo de descarga eléctrica o daños en los componentes, desenchufe la alimentación antes de mover los altavoces o conectar otros componentes a su dispositivo.
• Limpie solo con un paño suave y seco. Desenchufe la unidad principal de la toma de corriente antes de limpiarla.

Utilice siempre una toma de corriente que esté correctamente conectada a tierra.
