Toyota RAV4 2011 Manual

Contenido

Introducción

Esta Guía de referencia rápida es un resumen de las operaciones básicas del vehículo. Contiene breves descripciones de las operaciones fundamentales para que pueda localizar y utilizar el equipo principal del vehículo de forma rápida y sencilla.
La Guía de referencia rápida no pretende sustituir al Manual del propietario que se encuentra en la guantera del vehículo. Le recomendamos encarecidamente que revise el Manual del propietario y los manuales complementarios para que comprenda mejor las capacidades y limitaciones del vehículo.
Su concesionario y todo el personal de Toyota Motor Sales, U.S.A., Inc. le desean muchos años de conducción satisfactoria en su nuevo RAV4.

! Una palabra sobre el funcionamiento seguro del vehículo
Esta Guía de referencia rápida no es una descripción completa del funcionamiento del RAV4. Todos los propietarios de un RAV4 deben revisar el Manual del propietario que acompaña a este vehículo.
Preste especial atención a la información enmarcada y resaltada en color en todo el Manual del propietario. Cada recuadro contiene instrucciones de funcionamiento seguras para ayudarle a evitar lesiones o el mal funcionamiento del equipo.
Toda la información contenida en esta Guía de referencia rápida es actual en el momento de la impresión. Toyota se reserva el derecho a realizar cambios en cualquier momento sin previo aviso.

VISIÓN GENERAL

Panel de instrumentos

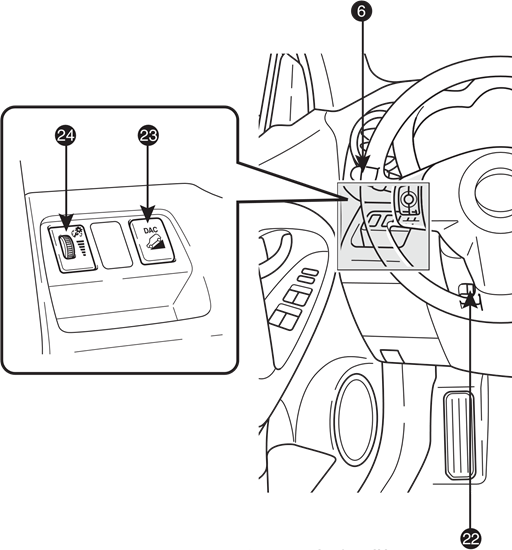

VISIÓN GENERAL - Parte 1

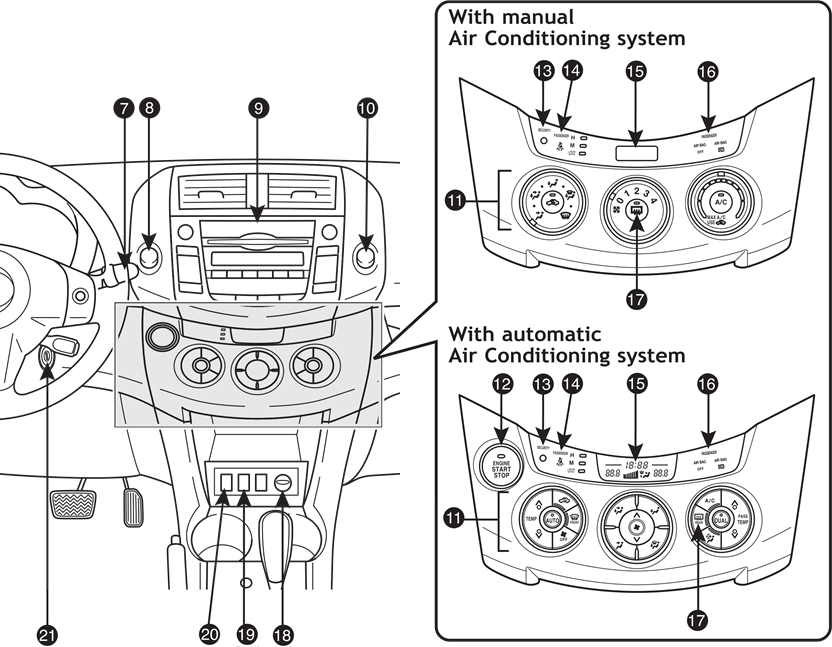

VISIÓN GENERAL - Parte 2

Controles del volante

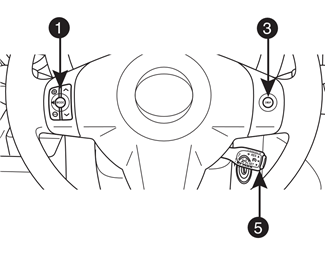

Sin controles telefónicos
VISIÓN GENERAL - Parte 3

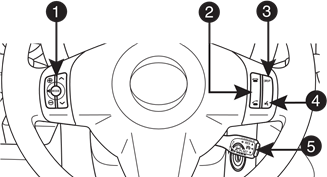

Con controles telefónicos
VISIÓN GENERAL - Parte 4

  1. Controles de audio en el volante1
  2. Controles del teléfono1
  3. Interruptor de visualización de información del viaje
  4. Botón de comando de voz1
  5. Control de crucero
  6. Control de los faros, los intermitentes y los faros antiniebla1
  7. Controles del limpiaparabrisas y del lavaparabrisas
  8. Interruptor de bloqueo de tracción a las cuatro ruedas (modelos 4WD)
  9. Sistema de audio/Sistema de navegación1,2
  10. Interruptor de las luces de emergencia
  11. Controles del aire acondicionado
  12. Botón "ENGINE START STOP" (Smart Key)1
  13. Indicador del inmovilizador del motor
  14. Luz de recordatorio del cinturón de seguridad del asiento del pasajero delantero
  15. Reloj y pantalla del aire acondicionado
  16. Indicador de clasificación del ocupante del asiento del pasajero delantero
  17. Interruptor del desempañador de la luneta trasera y de los retrovisores exteriores1
  18. Toma de corriente de 12 V CC
  19. Interruptor del calentador de asiento1
  20. Interruptor VSC OFF
  21. Interruptor de encendido (llave estándar)1
  22. Liberación de la dirección inclinable y telescópica
  23. Interruptor del control de asistencia en descenso (DAC)1
  24. Control de la luz del panel de instrumentos

1 Si está equipado
2 Vehículos con sistema de navegación: para obtener más información, consulte el "Navigation System Owner's Manual".

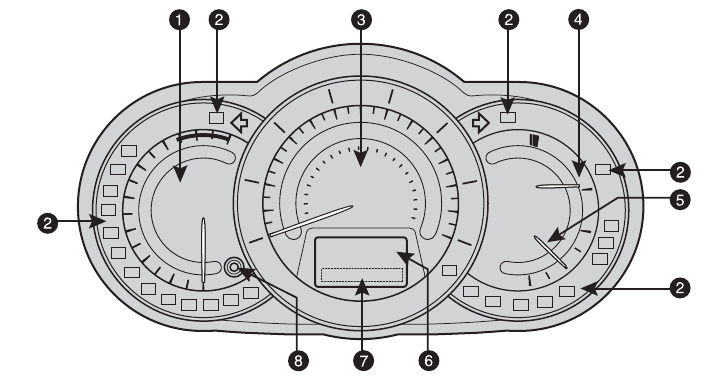

Cuadro de instrumentos
Cuadro de instrumentos

  1. Tacómetro
  2. Indicador de servicio y recordatorio
  3. Velocímetro
  4. Temperatura del refrigerante del motor
  5. Indicador de combustible
  6. Cuentakilómetros, dos cuentakilómetros parciales y pantalla de información del viaje
  7. Indicador de la posición de la palanca de cambios de la transmisión automática
  8. Interruptor del cuentakilómetros/cuentakilómetros parcial y botón de reinicio del cuentakilómetros parcial

Símbolos indicadores

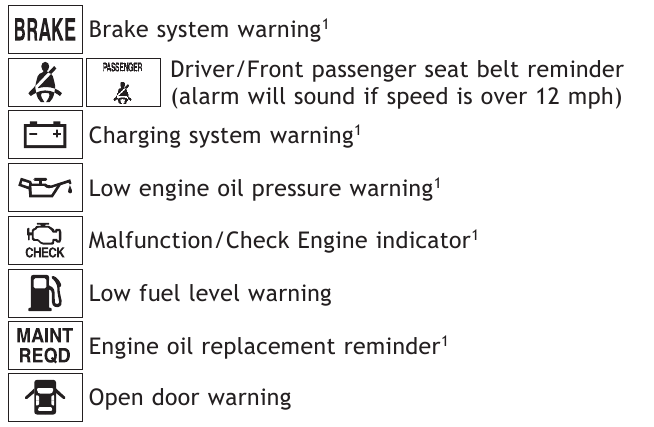

Símbolos indicadores - Parte 1

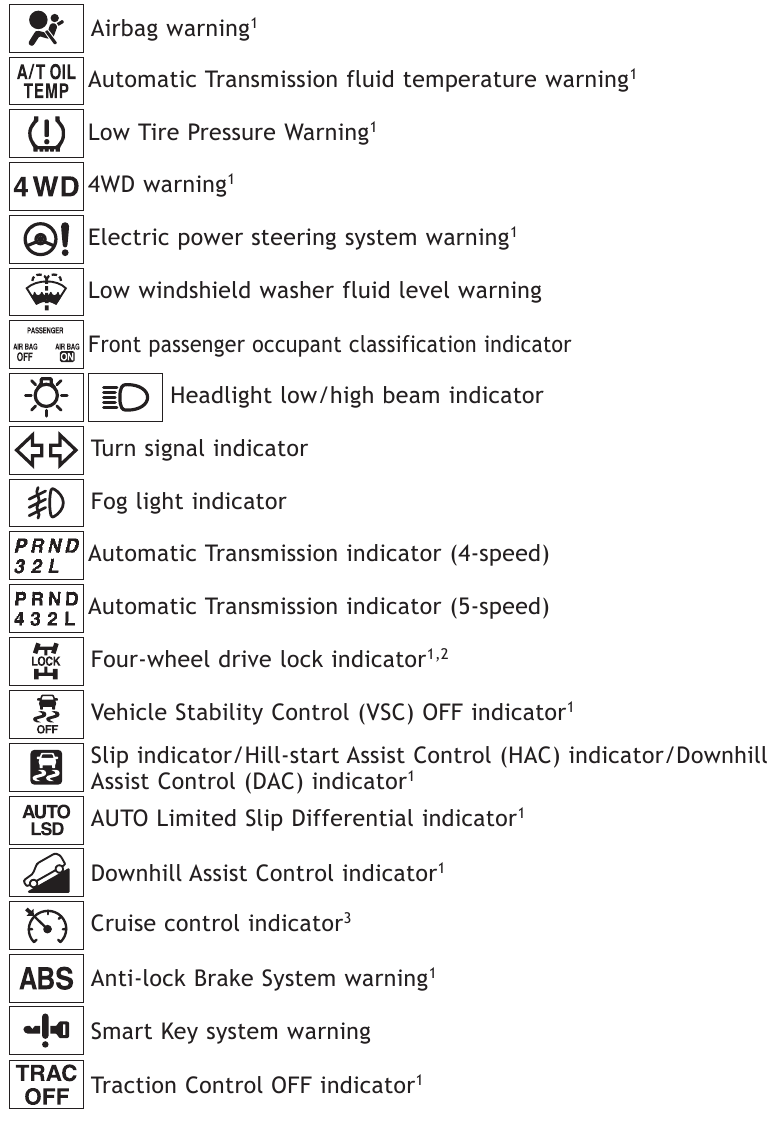

Símbolos indicadores - Parte 2

1 Si el indicador no se apaga a los pocos segundos de arrancar el motor, puede haber un fallo de funcionamiento. Haga que su concesionario Toyota inspeccione el vehículo.
2 Para obtener más información, consulte "Interruptor de bloqueo de tracción a las cuatro ruedas", Sección 2-4, Manual del propietario de 2011.
3 Si esta luz parpadea, consulte "Control de crucero", Sección 2-4, Manual del propietario de 2011.

Entrada sin llave
El sonido del pitido se puede activar o desactivar. Consulte el Manual del propietario para obtener más detalles.

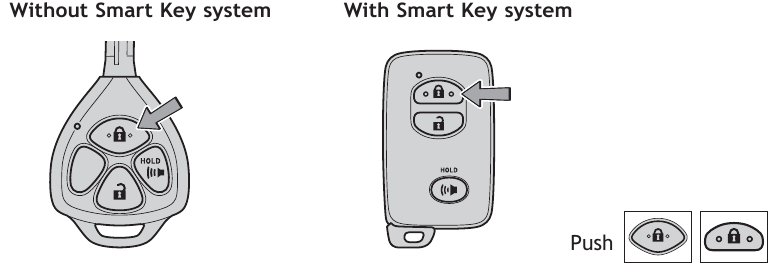

Operación de bloqueo
Operación de bloqueo

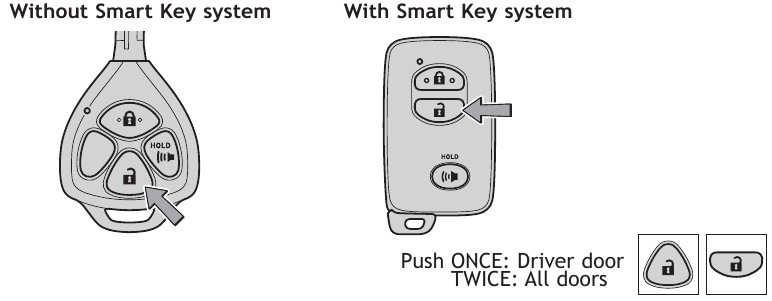

Operación de desbloqueo
Operación de desbloqueo
NOTA: Si no se abre una puerta en los 60 segundos siguientes al desbloqueo, todas las puertas se volverán a bloquear por seguridad.

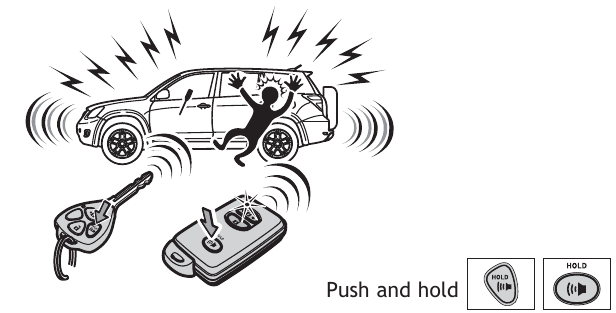

Botón de pánico
Botón de pánico

Sistema Smart Key (si está equipado)

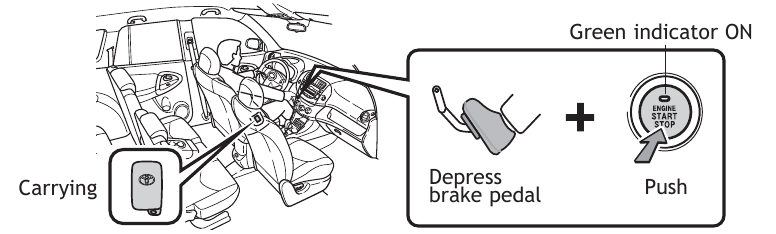

Función de arranque
Función de arranque
NOTA: La palanca de cambios debe estar en la posición de estacionamiento y el pedal del freno debe estar pisado.

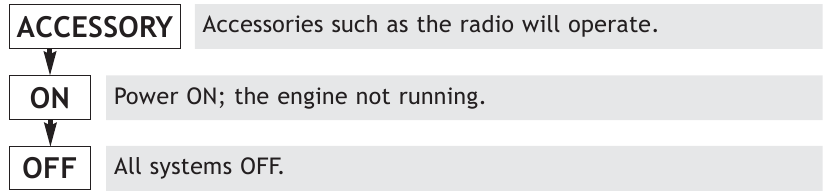

Encendido (sin arrancar el motor)
Sin pisar el pedal del freno, al pulsar el interruptor "ENGINE START STOP" se cambiará el modo de funcionamiento sucesivamente de:

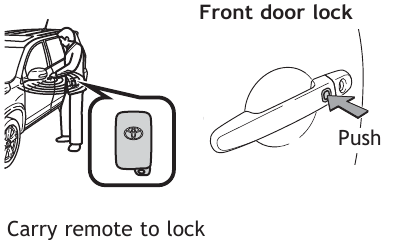

Operación de bloqueo
Operación de bloqueo

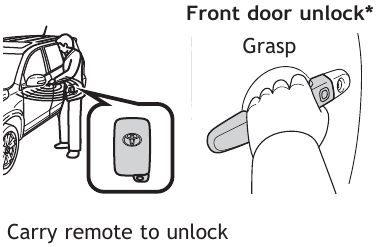

Operación de desbloqueo
Operación de desbloqueo

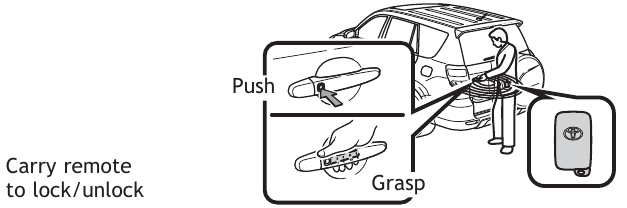

Bloqueo/desbloqueo de la puerta trasera
Bloqueo/desbloqueo de la puerta trasera
* La función de desbloqueo de la puerta del conductor se puede programar para desbloquear solo la puerta del conductor o todas las puertas. Al agarrar la manija de la puerta del pasajero se desbloquearán todas las puertas.
NOTA: Las puertas también se pueden bloquear/desbloquear con el mando a distancia.

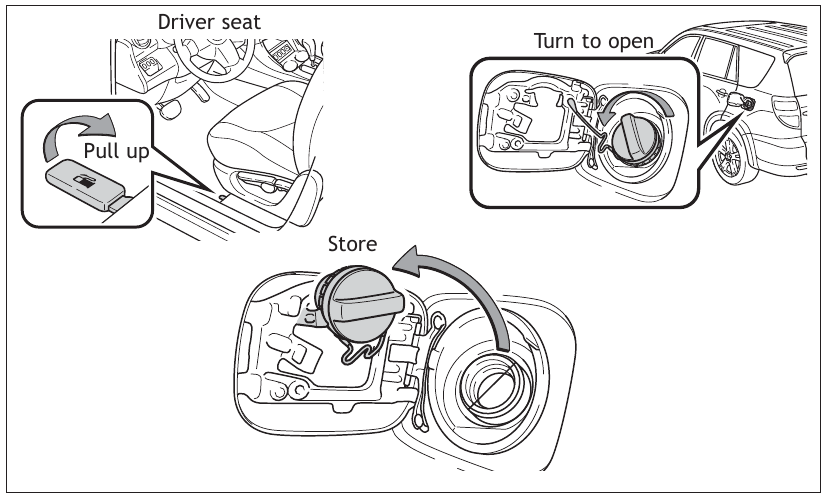

Liberación de la puerta del depósito de combustible y tapón
Liberación de la puerta del depósito de combustible y tapón
NOTA: Apriete hasta que se oiga un clic. Si el tapón no está lo suficientemente apretado, el indicador de " " Check Engine puede iluminarse.

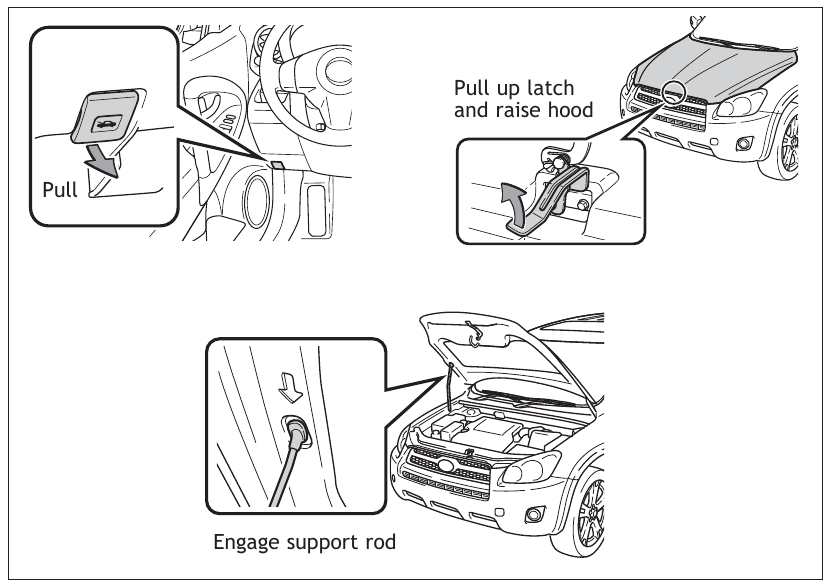

Liberación del capó
Liberación del capó

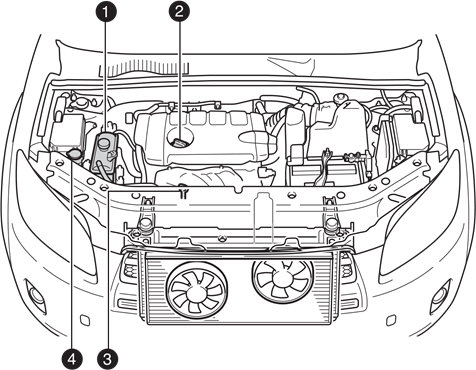

Mantenimiento del motor
Motor de 4 cilindros (2AR-FE)
Mantenimiento del motor - Parte 1

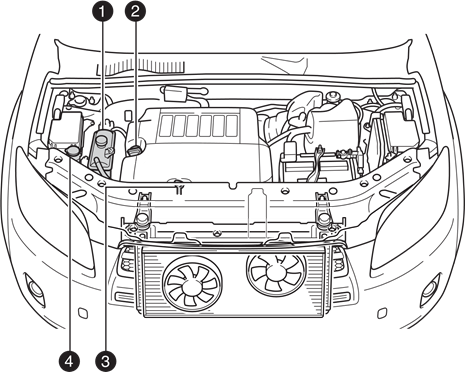

Motor V6 (2GR-FE)
Mantenimiento del motor - Parte 2

  1. Depósito de refrigerante del motor
  2. Tapón de llenado de aceite del motor
  3. Varilla medidora del nivel de aceite del motor
  4. Depósito del líquido lavaparabrisas y luneta trasera

NOTA: El mantenimiento programado regularmente, incluyendo los cambios de aceite, ayudará a prolongar la vida útil de su vehículo y a mantener el rendimiento. Consulte la "Guía de mantenimiento de la garantía".

CARACTERÍSTICAS/FUNCIONAMIENTO

Transmisión automática

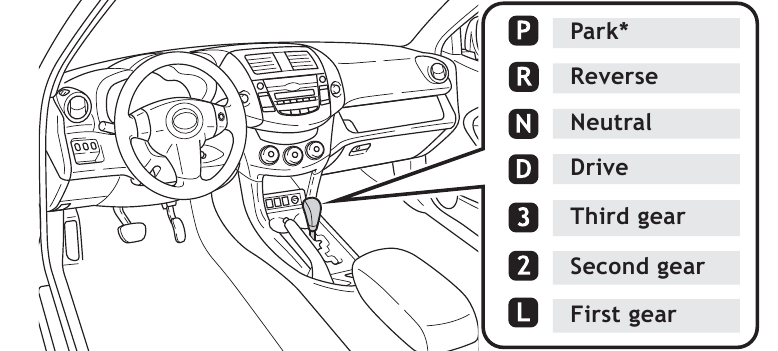

Modelos de 4 velocidades
Transmisión automática - Modelos de 4 velocidades

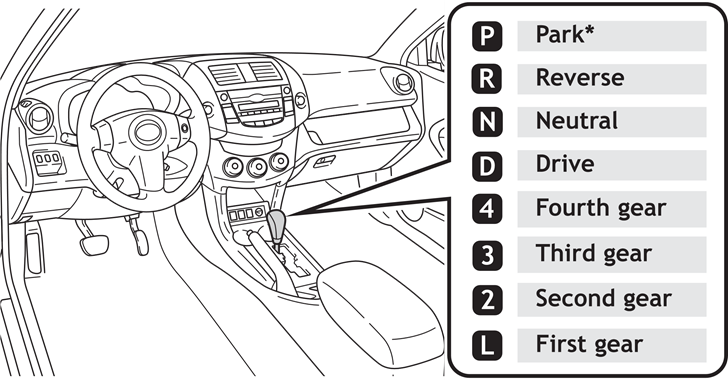

Modelos de 5 velocidades
Transmisión automática - Modelos de 5 velocidades
* El interruptor de encendido/"ENGINE START STOP" debe estar en "ON" y el pedal del freno pisado para cambiar desde la posición de estacionamiento (Park).
Reducir la marcha aumenta la potencia en las subidas o proporciona freno motor en las bajadas. Para obtener la mejor economía de combustible en condiciones de conducción normales, conduzca siempre con la palanca de cambios en la posición "D".

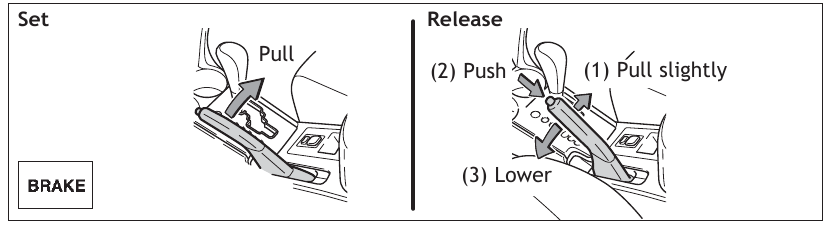

Freno de estacionamiento
Freno de estacionamiento

Funciones de bloqueo automático del control de par activo 4WD (modelos 4WD)

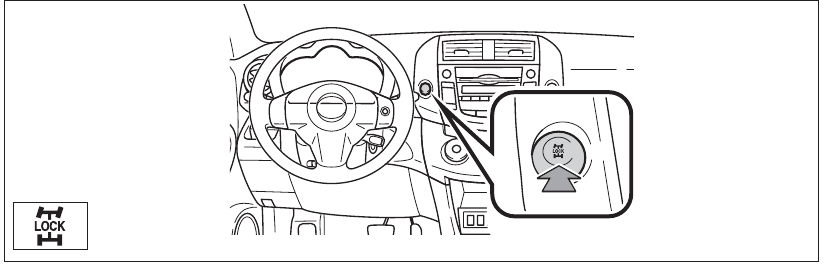

Interruptor de bloqueo de tracción a las cuatro ruedas
Interruptor de bloqueo de tracción a las cuatro ruedas
Pulse el interruptor para asegurar que el par motor se aplica a las cuatro ruedas.
NOTA: Solo debe utilizarse cuando se produzca un patinaje de las ruedas en superficies sueltas o sin pavimentar.
Consulte el manual del propietario para obtener más detalles.

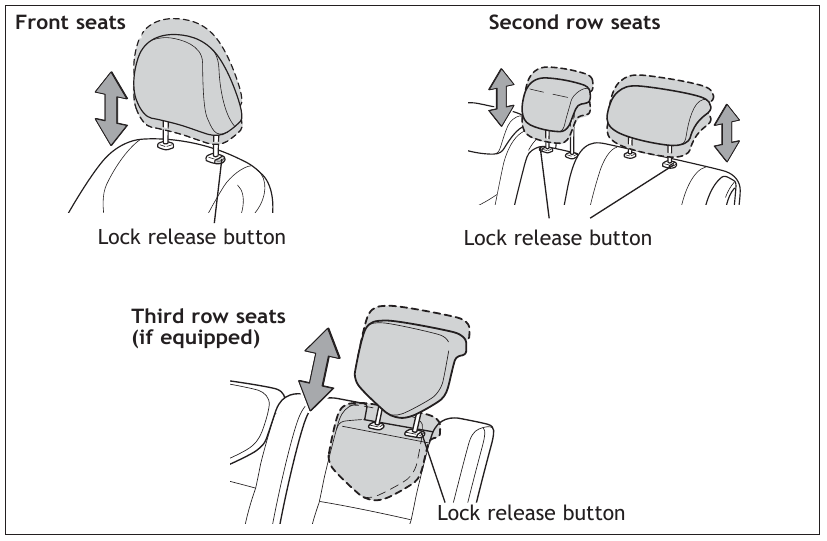

Ajustes de los asientos: delanteros
Ajustes de los asientos: delanteros

Ajustes de los asientos: delanteros

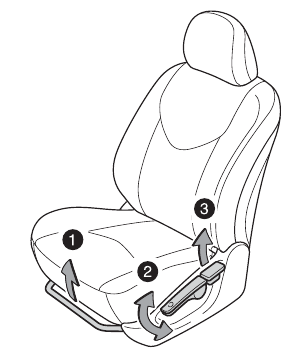

Asiento manual
Ajustes de los asientos: delanteros - Asiento manual

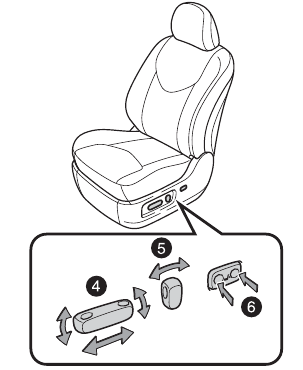

Asiento eléctrico (solo lado del conductor)
Ajustes de los asientos: delanteros - Asiento eléctrico (solo lado del conductor)

  1. Posición del asiento (hacia delante/hacia atrás)
  2. Manivela de altura (solo lado del conductor)
  3. Ángulo del respaldo
  4. Posición del asiento, ángulo y altura del cojín
  5. Ángulo del respaldo
  6. Soporte lumbar

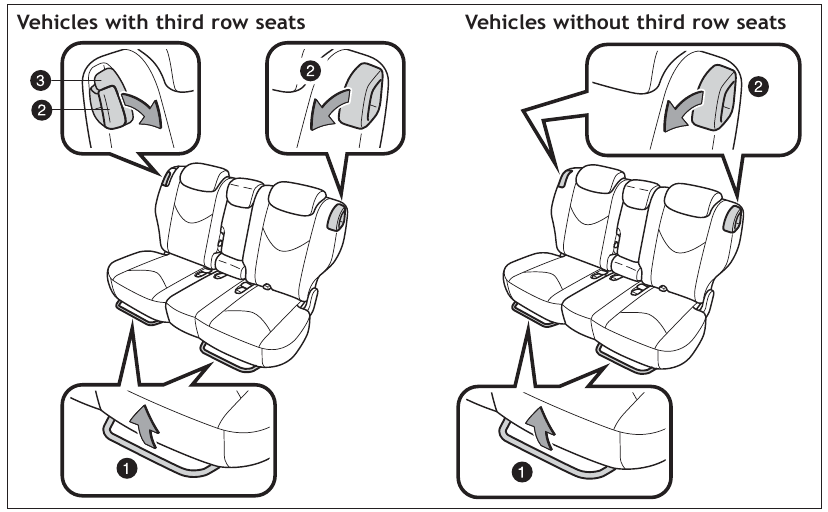

Asientos: abatimiento de los asientos de la segunda fila
Asientos: abatimiento de los asientos de la segunda fila

  1. Posición del asiento (hacia delante/hacia atrás)
  2. Ángulo del respaldo
  3. Liberación del bloqueo del respaldo

Asientos: abatimiento de los asientos de la segunda fila

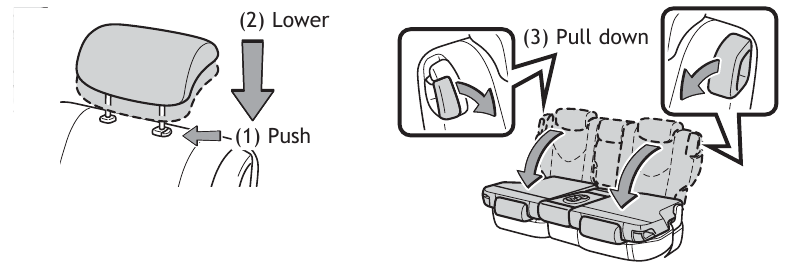

Desde el interior
Asientos: abatimiento de los asientos de la segunda fila - Desde el interior

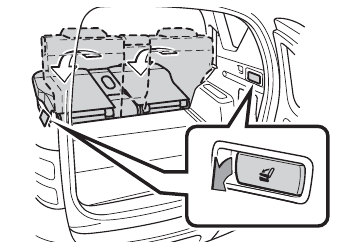

Desde el exterior (vehículos sin asientos en la tercera fila)
Asientos: abatimiento de los asientos de la segunda fila - Desde el exterior

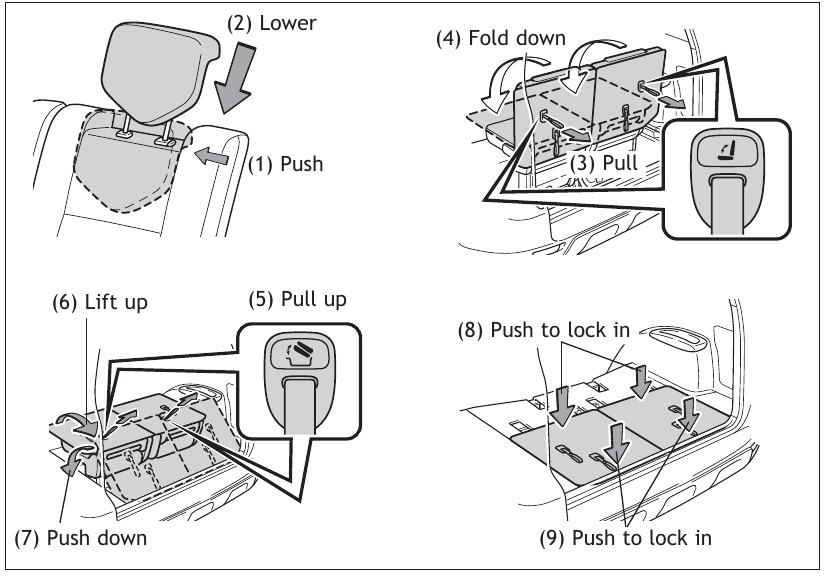

Asientos: almacenamiento de los asientos de la tercera fila (si está equipado)
Asientos: almacenamiento de los asientos de la tercera fila (si está equipado)

Luces e intermitentes

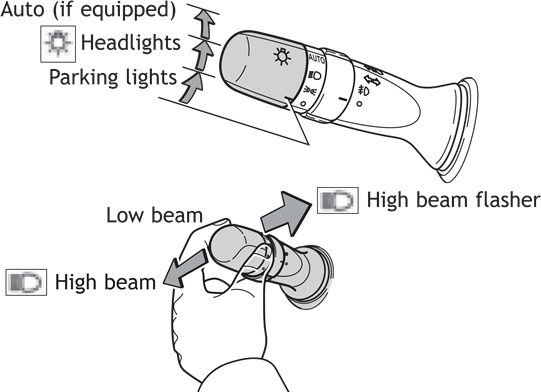

Faros
Luces e intermitentes - Faros

  • Sistema de luces de circulación diurna (DRL) (si está equipado)
    Enciende automáticamente los faros con una intensidad reducida.
  • Sistema de desconexión automática de luces
    Apagará automáticamente las luces después de un retardo de 30 segundos.

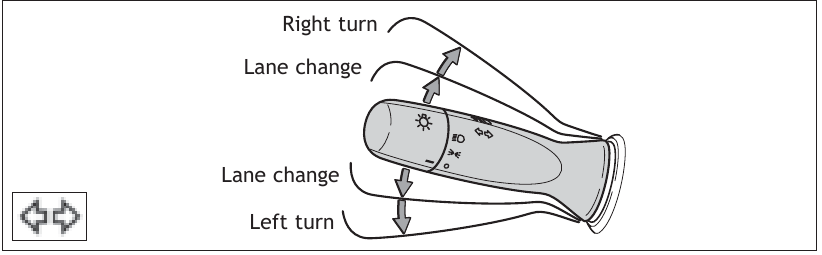

Intermitentes
Intermitentes

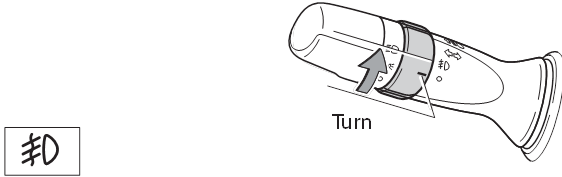

Luces antiniebla (si está equipado)
Luces antiniebla (si está equipado)
Las luces antiniebla delanteras se encienden solo cuando los faros están en luz de cruce.

Limpiaparabrisas y lavaparabrisas

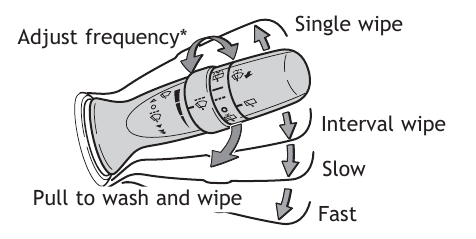

Delantero
Limpiaparabrisas y lavaparabrisas - Delantero
* Ajuste de la frecuencia intermitente del limpiaparabrisas
Gire para aumentar/disminuir la frecuencia de barrido.

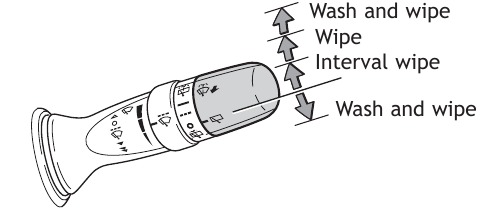

Trasero
Limpiaparabrisas y lavaparabrisas - Trasero

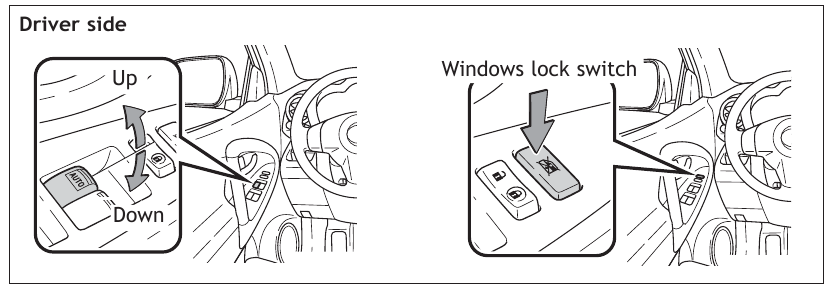

Elevalunas eléctricos
Elevalunas eléctricos
Funcionamiento automático (solo lado del conductor) Empuje el interruptor completamente hacia abajo o tire de él completamente hacia arriba y suelte para abrir o cerrar completamente. Para detener la ventana a mitad de camino, empuje ligeramente el interruptor en la dirección opuesta.
Interruptor de bloqueo de la ventana Desactiva todas las ventanas de los pasajeros. La ventana del conductor permanece operativa.
NOTA: Si se desconecta la batería, es necesario reinicializar la ventana. Consulte el Manual del propietario para obtener más detalles.

Techo solar (si está equipado)

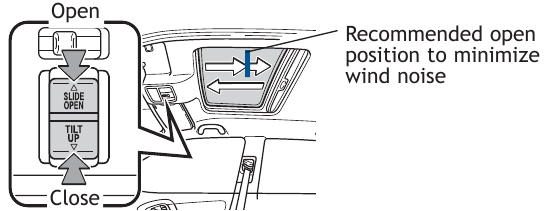

Funcionamiento deslizante
Pulse una vez para abrir parcialmente; de nuevo para abrir completamente.
Techo solar - Funcionamiento deslizante

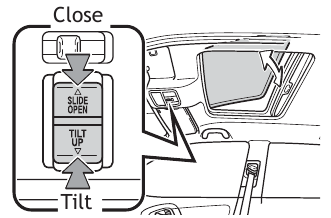

Funcionamiento basculante
Techo solar - Funcionamiento basculante
NOTA: Si se desconecta la batería, es necesario reinicializar el techo solar. Consulte el Manual del propietario para obtener más detalles.

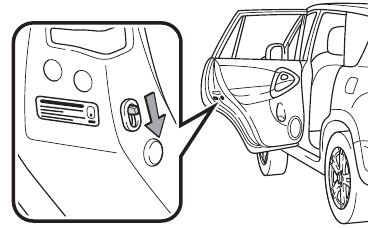

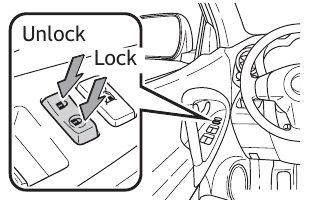

Cierre de puertas
Cierre de puertas

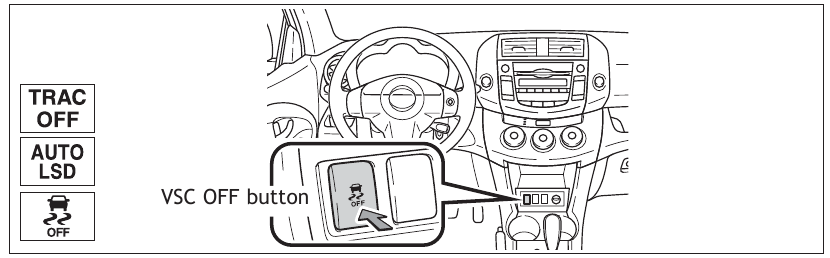

Botón VSC OFF
Botón VSC OFF
El botón VSC OFF se utiliza para cambiar entre los modos relacionados con las funciones TRAC, VSC y Auto LSD (modelos 2WD).

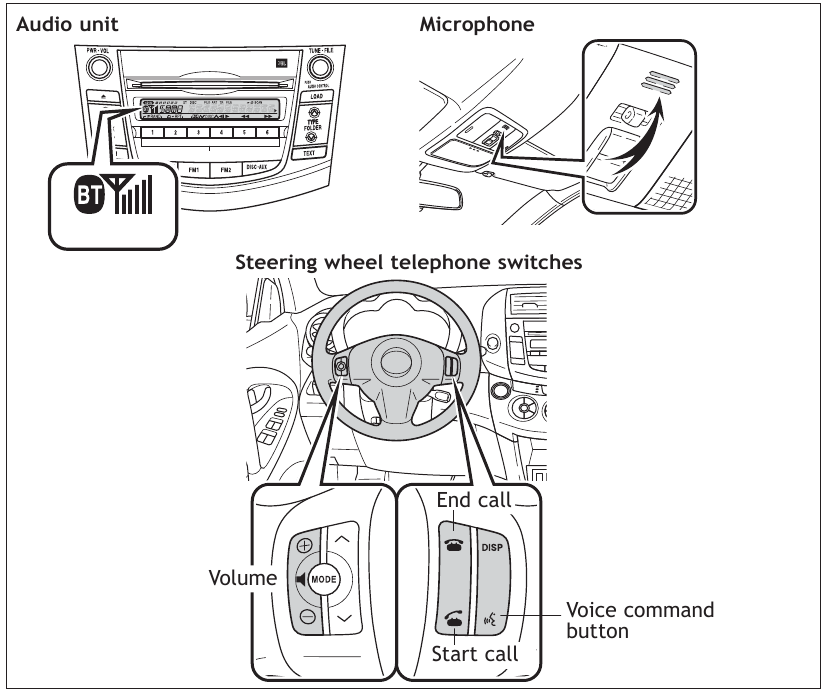

Mandos del teléfono (Bluetooth (si está equipado)
Mandos del teléfono (Bluetooth (si está equipado)
La tecnología Bluetooth ® permite marcar o recibir llamadas sin quitar las manos del volante o utilizar un cable para conectar el teléfono compatible y el sistema. Consulte "Uso del sistema telefónico manos libres (para teléfono móvil)", Sección 3-3 del Manual del propietario, o visite Toyota. LetsTalk.com para obtener más información sobre las conexiones telefónicas y la compatibilidad.

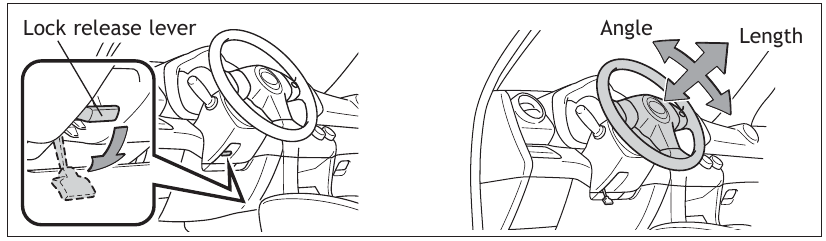

Volante inclinable y telescópico
Volante inclinable y telescópico
Sujete el volante, empuje la palanca hacia abajo, ajuste el ángulo y la longitud, y vuelva a colocar la palanca.
NOTA: No intente ajustarlo mientras el vehículo está en movimiento.

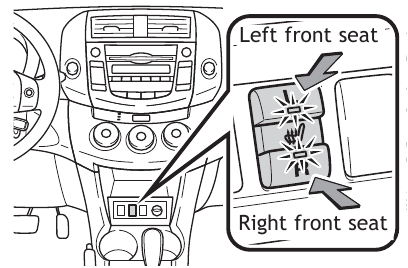

Calefactores de los asientos (si está equipado)
Calefactores de los asientos (si está equipado)

Aire acondicionado/Calefacción

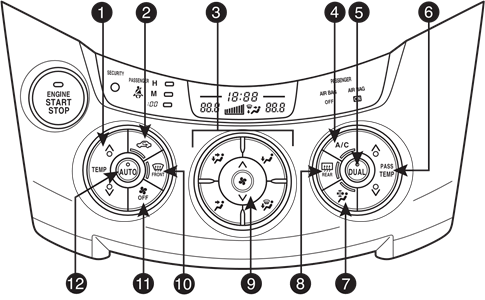

Aire acondicionado automático
Aire acondicionado automático

  1. Selector de temperatura (lado del conductor)
  2. Recirculación del aire de la cabina (aire fresco cuando está OFF)
  3. Salida de aire
  4. En el modo " ", utilice aire fresco (indicador " " OFF) para reducir el empañamiento de las ventanas. El modo " " utiliza solo aire fresco.
  5. Botón de aire acondicionado ON/OFF "DUAL"
    Indicador ON: Ajustes de temperatura separados para el conductor y el pasajero.
    Indicador OFF: Sincroniza los ajustes de temperatura para el conductor y el pasajero.
  6. Selector de temperatura (lado del pasajero delantero)
  7. Filtro de micro polvo y polen ON/OFF
  8. Desempañador trasero
  9. Velocidad del ventilador
  10. Desempañador del parabrisas
  11. Climatizador OFF
  12. Climatizador automático ON
    Ajuste la configuración de temperatura, y las salidas de aire y el ventilador se ajustarán automáticamente.

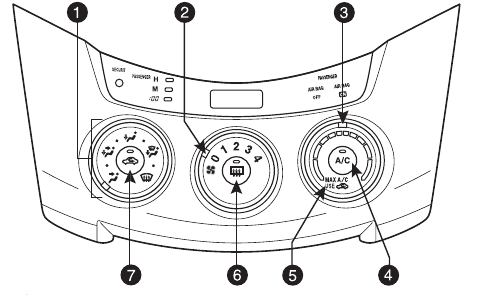

Aire acondicionado manual
Aire acondicionado manual

  1. Salida de aire
    El modo " " o " " utiliza solo aire fresco (indicador " " "OFF") para reducir el empañamiento de las ventanas.
  2. Velocidad del ventilador
  3. Selector de temperatura
  4. Aire acondicionado ON/OFF
  5. Seleccione para la máxima refrigeración. La entrada de aire se ajustará automáticamente para recircular.
  6. Desempañador trasero
  7. Aire fresco o recirculado en la cabina

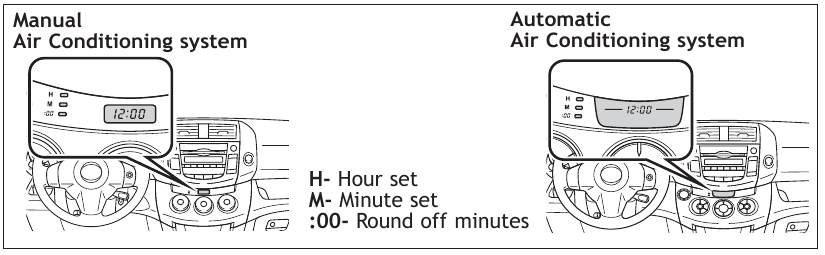

Reloj
Reloj

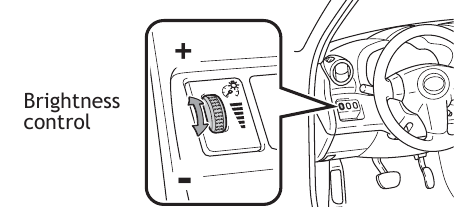

Control de luz: panel de instrumentos
Control de luz: panel de instrumentos
Con el dial girado completamente hacia arriba, las luces del panel de instrumentos no se atenuarán cuando se enciendan los faros.

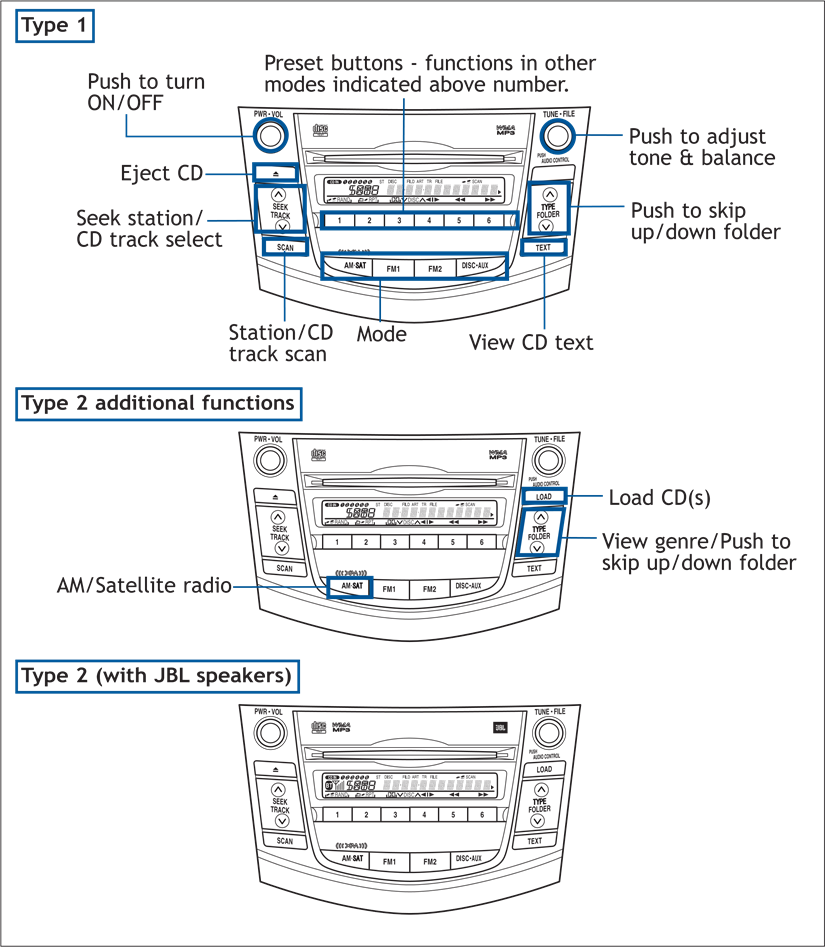

Audio
Audio

Reproductor de CD
Para explorar las pistas de un disco Pulse "SCAN". Pulse de nuevo para mantener la selección.
Cargador de CD (Tipo 2)

  • Para cargar un disco Pulse "LOAD" e inserte un disco.
  • Para cargar varios discos Pulse y mantenga pulsado "LOAD" hasta que escuche un pitido. Inserte un disco. Espere hasta que el indicador verde se ilumine y el obturador se abra para insertar el siguiente disco.

Para seleccionar un archivo (solo MP3/WMA) Gire "TUNE.FILE".
Para seleccionar una carpeta (solo MP3/WMA) Pulse cualquier lado de "TYPE/FOLDER".

Radio
Para presintonizar emisoras Sintonice la emisora deseada y mantenga pulsado un botón de presintonización (1-6) hasta que escuche un pitido. Pulse el botón de presintonización deseado (1-6) para seleccionar.
Para explorar emisoras Pulse "SCAN". Pulse y mantenga pulsado para explorar las emisoras presintonizadas. Pulse de nuevo para mantener la selección.

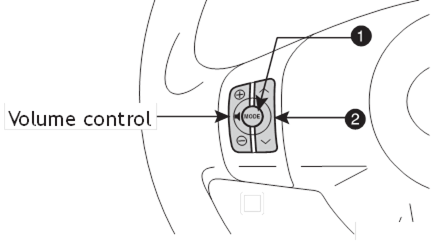

Mandos en el volante (si está equipado)
Mandos en el volante (si está equipado)

  1. "MODE"
    Pulse para encender el audio y seleccionar un modo de audio. Pulse y mantenga pulsado para apagar el audio.
  2. " "
    Utilice para buscar dentro del medio de audio seleccionado (radio, CD, iPod®, etc.).

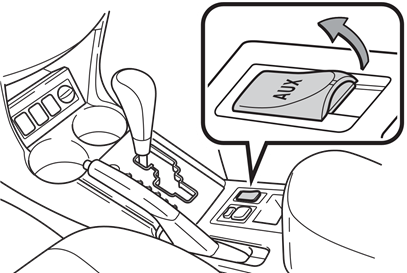

Puerto auxiliar (AUX)
Puerto auxiliar (AUX)
Al insertar un minienchufe en el puerto AUX, puede escuchar música desde un dispositivo de audio portátil a través del sistema de altavoces del vehículo mientras está en modo AUX.

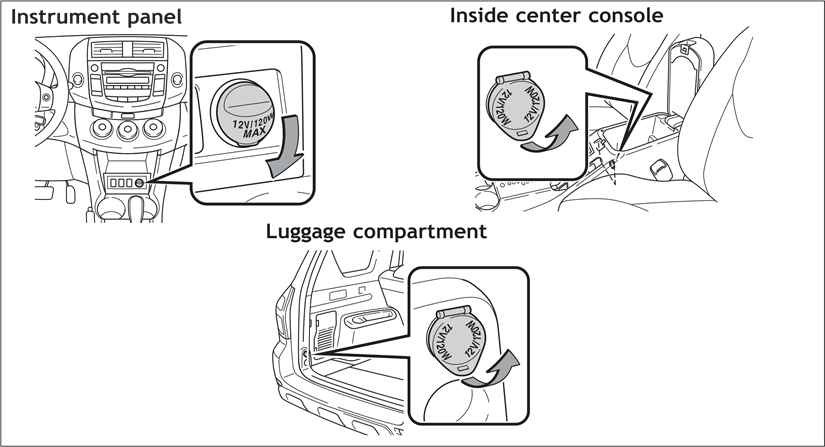

Tomas de corriente: 12 V CC
Tomas de corriente: 12 V CC
NOTA: Diseñado para accesorios de coche. El interruptor de encendido/"ENGINE START STOP" debe estar en la posición "ACC" u "ON" para poder utilizarlo.

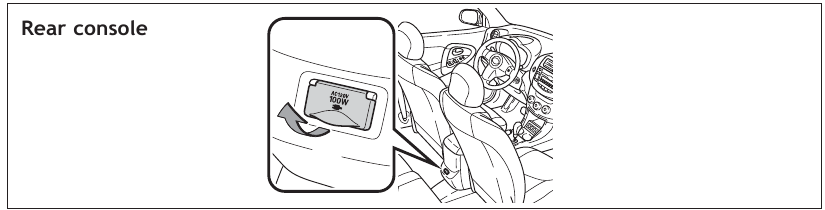

Tomas de corriente: 120 V CA (si está equipado)
Tomas de corriente: 120 V CA (si está equipado)
NOTA: El interruptor de encendido/"ENGINE START STOP" debe estar en la posición "ON" para poder utilizarlo.

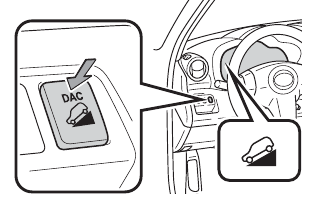

Control de asistencia en descenso (DAC) (si está equipado)
Control de asistencia en descenso (DAC)
El DAC ayuda al vehículo a descender por pendientes pronunciadas manteniendo una velocidad baja sin necesidad de accionar el pedal del freno. Pulse el botón "DAC" (el indicador parpadeará). Cambie a L o R para activar (el indicador estará fijo). Si vuelve a pulsar el botón, el sistema se desactivará.
Consulte el manual del propietario para obtener más detalles.

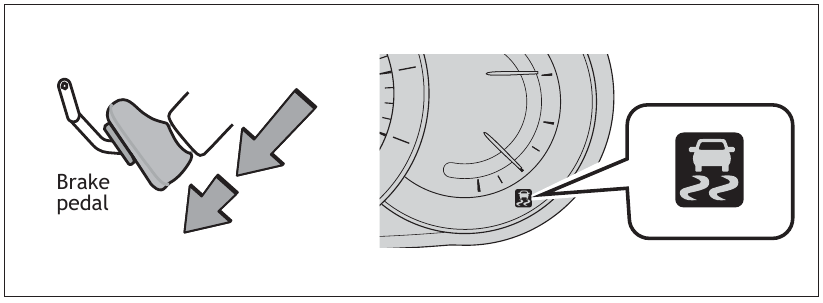

Control de asistencia de arranque en pendiente (HAC) (si está equipado)
Control de asistencia de arranque en pendiente (HAC)
El HAC ayuda a evitar que el vehículo retroceda en una pendiente. Para activarlo, pulse el pedal del freno mientras está completamente parado hasta que suene un pitido y se ilumine el indicador de deslizamiento. El HAC se mantiene durante aproximadamente 2 segundos después de soltar el pedal del freno. Consulte el Manual del propietario para obtener más detalles.

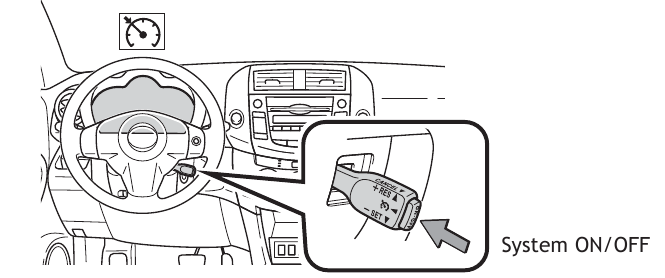

Control de crucero
Encendido/apagado del sistema
Control de crucero - Encendido/apagado del sistema

Funciones

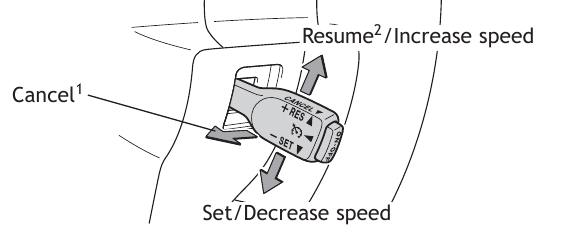

Control de crucero - Funciones

  1. La velocidad establecida también puede cancelarse pisando el pedal del freno.
  2. La velocidad establecida puede reanudarse una vez que la velocidad del vehículo supere las 25 mph.

Consulte el Manual del propietario para obtener más detalles.

CARACTERÍSTICAS DE SEGURIDAD Y EMERGENCIA

Puertas-Cierres de seguridad para niños
Puerta trasera
Puertas - Cierres de seguridad para niños - Puerta trasera
Mover la palanca a "LOCK" (BLOQUEAR) permitirá que la puerta se abra solo desde el exterior.

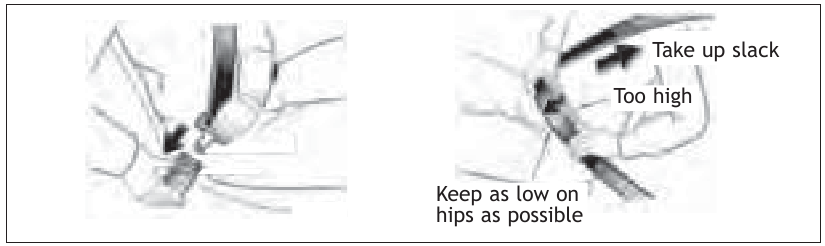

Cinturones de seguridad
Cinturones de seguridad
Si el cinturón se extiende por completo y luego se retrae, incluso ligeramente, no se puede volver a extender más allá de ese punto, a menos que se retraiga por completo de nuevo. Esta característica se utiliza para ayudar a sujetar de forma segura los sistemas de retención infantil.
Para obtener más información sobre los cinturones de seguridad y cómo instalar un sistema de retención infantil, consulte el Manual del propietario.

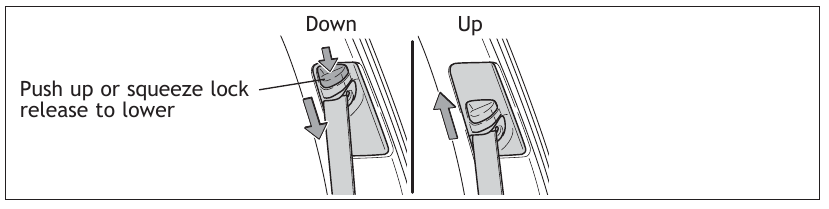

Cinturones de seguridad - Anclaje del cinturón de hombro
Cinturones de seguridad - Anclaje del cinturón de hombro

Monitoreo de presión de neumáticos (advertencia)
Si la presión de los neumáticos baja críticamente en alguno de los neumáticos (incluido el indicador se encenderá. Ajustar correctamente la presión de los neumáticos apagará la luz después de unos minutos. Si la luz no se apaga, haga que su concesionario Toyota revise el sistema.
Consulte el Manual del propietario para obtener más detalles.

Llanta de repuesto (si está equipado) y herramientas

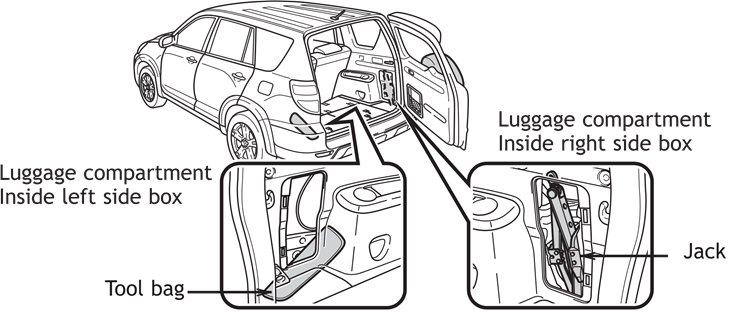

Ubicación de la herramienta
Ubicación de la herramienta

Extracción de la llanta de repuesto

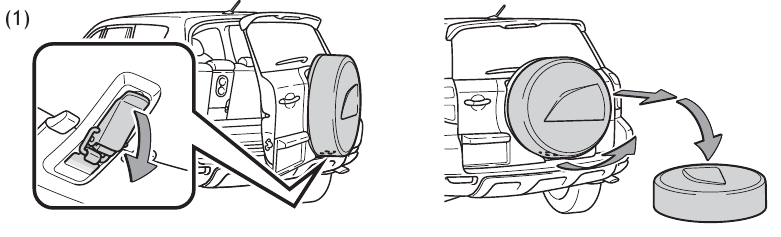

  1. Para quitar la cubierta de la llanta de repuesto,* abra la puerta trasera. Desenganche el pestillo en la parte inferior de la cubierta. Cierre la puerta trasera. Retire la cubierta de la llanta de repuesto sujetando la parte inferior y levantándola hacia arriba y lejos del vehículo.
    Extracción de la llanta de repuesto - Paso 1

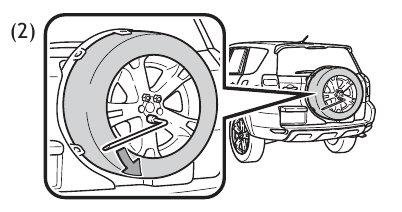

  2. Para quitar la llanta de repuesto, gire las tuercas de la llanta en sentido contrario a las agujas del reloj con la llave para tuercas de la llanta y retírelas.
    Extracción de la llanta de repuesto - Paso 2

Consulte el Manual del propietario para conocer los procedimientos de cambio de neumáticos y posicionamiento del gato.
* Si está equipado

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Toyota RAV4 2011 Manual

Idiomas disponibles

Manuales relacionados para Toyota RAV4 2011

Tabla de contenido
