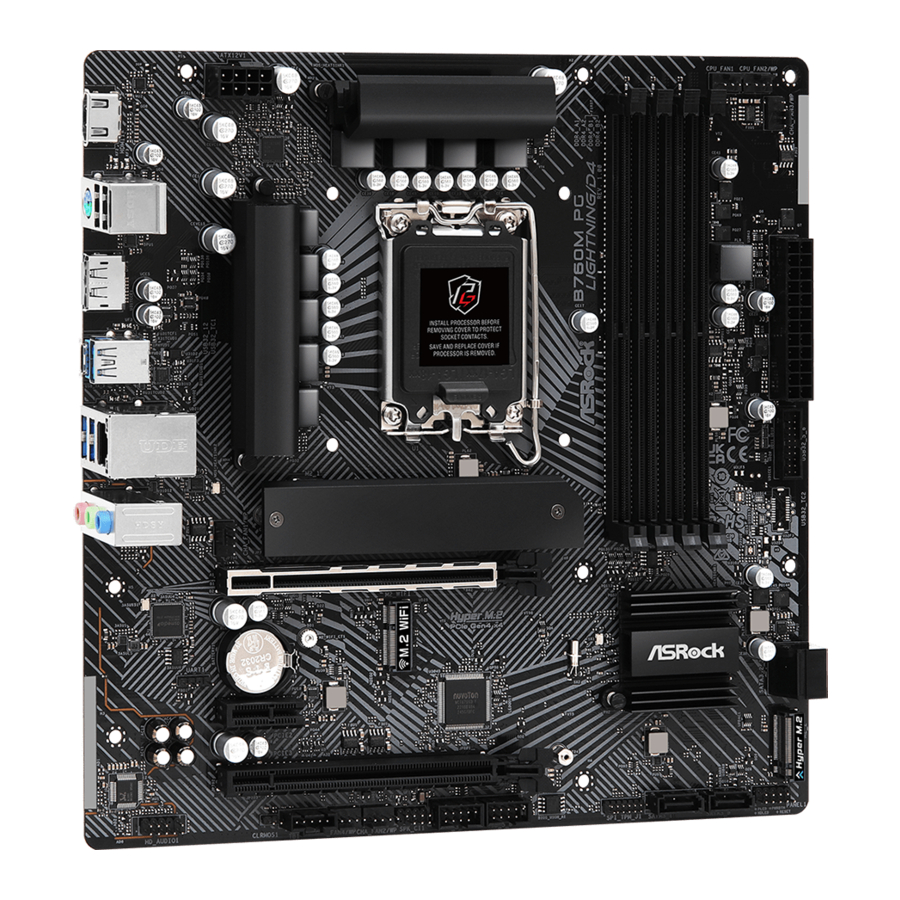

Manual de ASROCK PHANTOM GAMING B760M PG LIGHTNING/D4

Introducción

Contenido del paquete

• Placa base ASRock B760M PG Lightning/D4 (factor de forma Micro ATX)
• Manual de usuario de ASRock B760M PG Lightning/D4
• 2 cables de datos Serial ATA (SATA) (opcional)
• 1 protector de panel de E/S
• 3 tornillos para zócalos M.2 (opcional)
• 1 separador para zócalo M.2 (opcional)

Especificaciones

* Para obtener información detallada del producto, visite nuestro sitio web: http://www.asrock.com
Tenga en cuenta que el overclocking implica un cierto riesgo, incluido el ajuste de la configuración en la BIOS, la aplicación de la tecnología Untied Overclocking o el uso de herramientas de overclocking de terceros. El overclocking puede afectar a la estabilidad del sistema o incluso dañar los componentes y dispositivos del sistema. Debe realizarse bajo su propia responsabilidad y cargo. No nos hacemos responsables de los posibles daños causados por el overclocking.

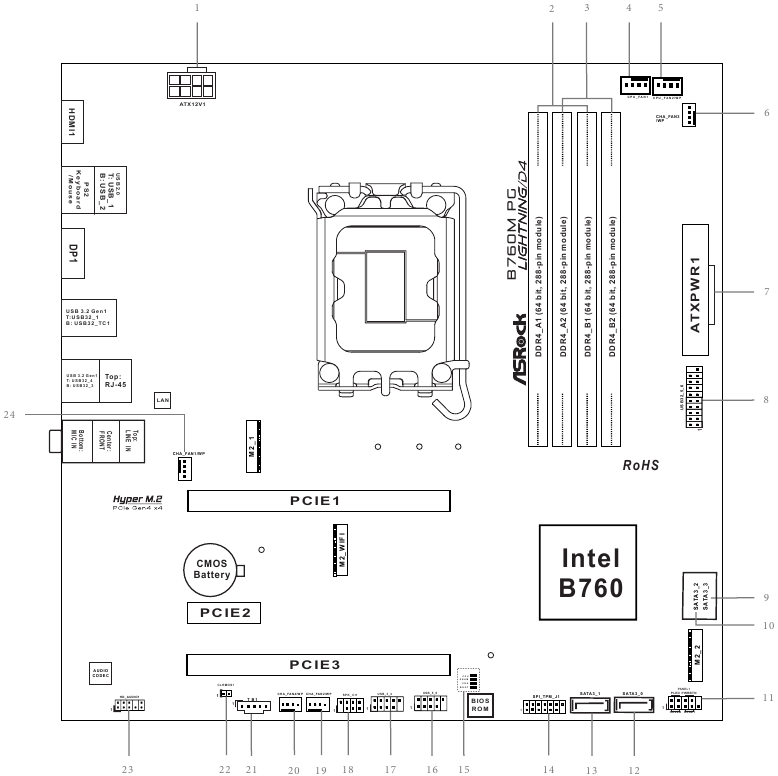

Diseño de la placa base

Panel de E/S

* Hay dos LED en cada puerto LAN. Consulte la tabla siguiente para ver las indicaciones de los LED del puerto LAN.

** Función de los puertos de audio en la configuración de 7.1 canales:

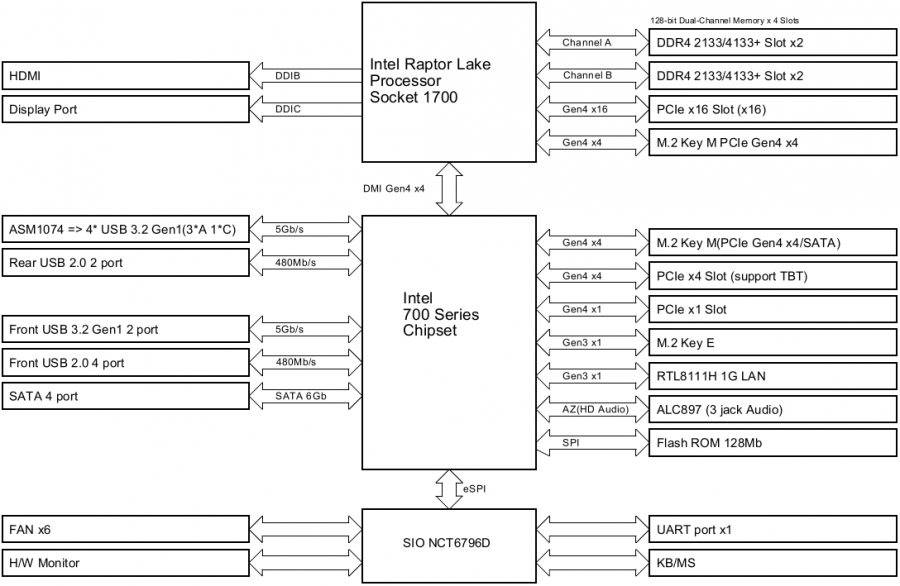

Diagrama de bloques

Instalación

Esta es una placa base con factor de forma Micro ATX. Antes de instalar la placa base, estudie la configuración de su chasis para asegurarse de que la placa base encaja en él.

Precauciones previas a la instalación
Tenga en cuenta las siguientes precauciones antes de instalar los componentes de la placa base o cambiar cualquier configuración de la placa base.

• Asegúrese de desenchufar el cable de alimentación antes de instalar o quitar los componentes de la placa base. Si no lo hace, puede provocar lesiones físicas y daños en los componentes de la placa base.
• Para evitar daños por electricidad estática en los componentes de la placa base, NUNCA coloque la placa base directamente sobre una alfombra. Recuerde también utilizar una pulsera antiestática con conexión a tierra o tocar un objeto con conexión a tierra de seguridad antes de manipular los componentes.
• Sujete los componentes por los bordes y no toque los circuitos integrados.
• Siempre que desinstale algún componente, colóquelo en una almohadilla antiestática con conexión a tierra o en la bolsa que viene con los componentes.
• Cuando coloque los tornillos para fijar la placa base al chasis, no los apriete demasiado. Si lo hace, puede dañar la placa base.

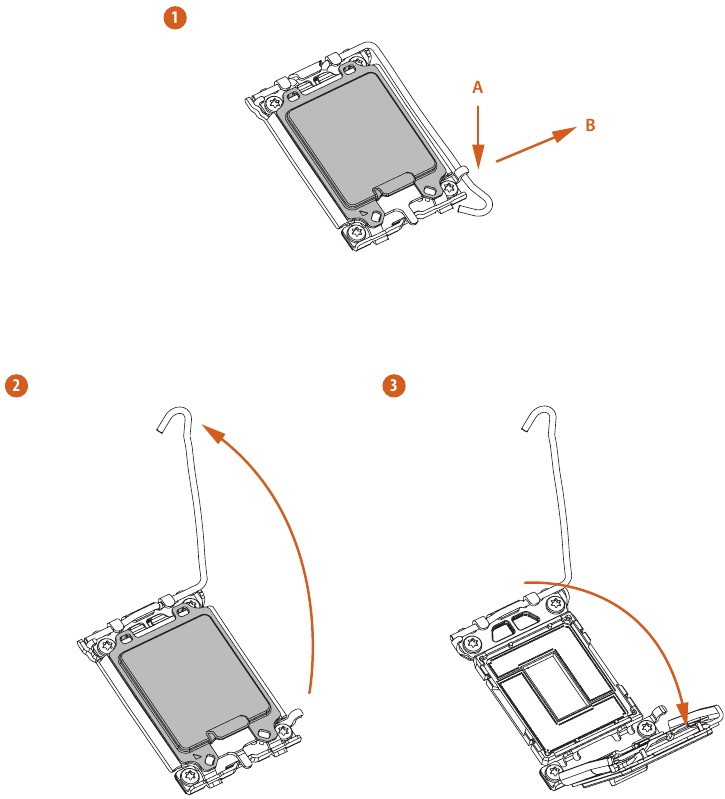

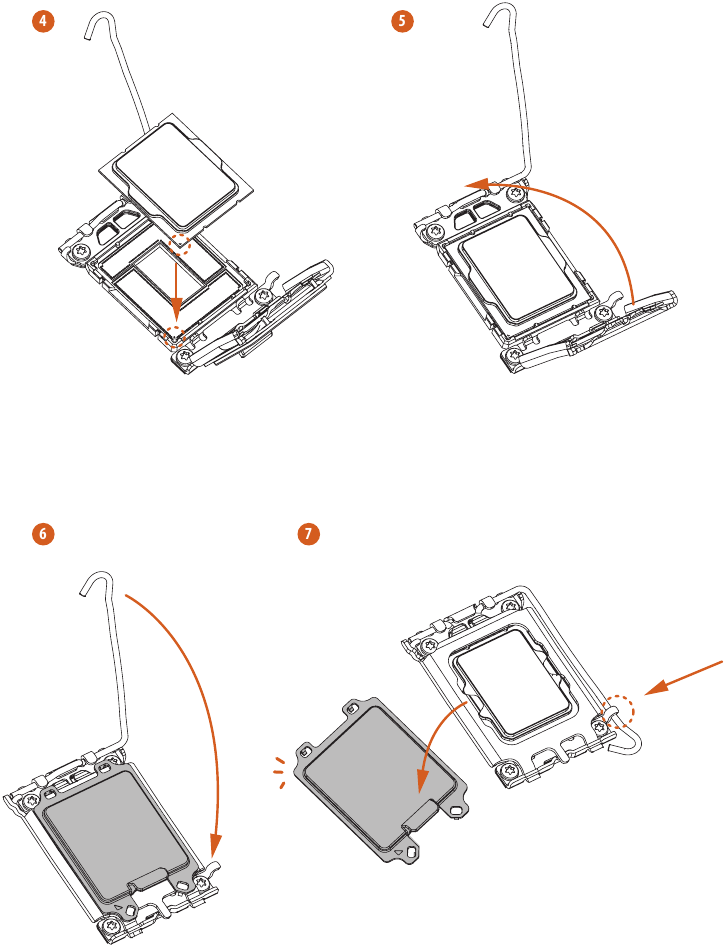

Instalación de la CPU

1. Antes de insertar la CPU de 1700 pines en el zócalo, compruebe si la tapa PnP está en el zócalo, si la superficie de la CPU no está limpia o si hay algún pin doblado en el zócalo. No fuerce la inserción de la CPU en el zócalo si se encuentra la situación anterior. De lo contrario, la CPU se dañará gravemente.
2. Desenchufe todos los cables de alimentación antes de instalar la CPU.

Guarde y sustituya la cubierta si se retira el procesador. La cubierta debe colocarse si desea devolver la placa base para su reparación.

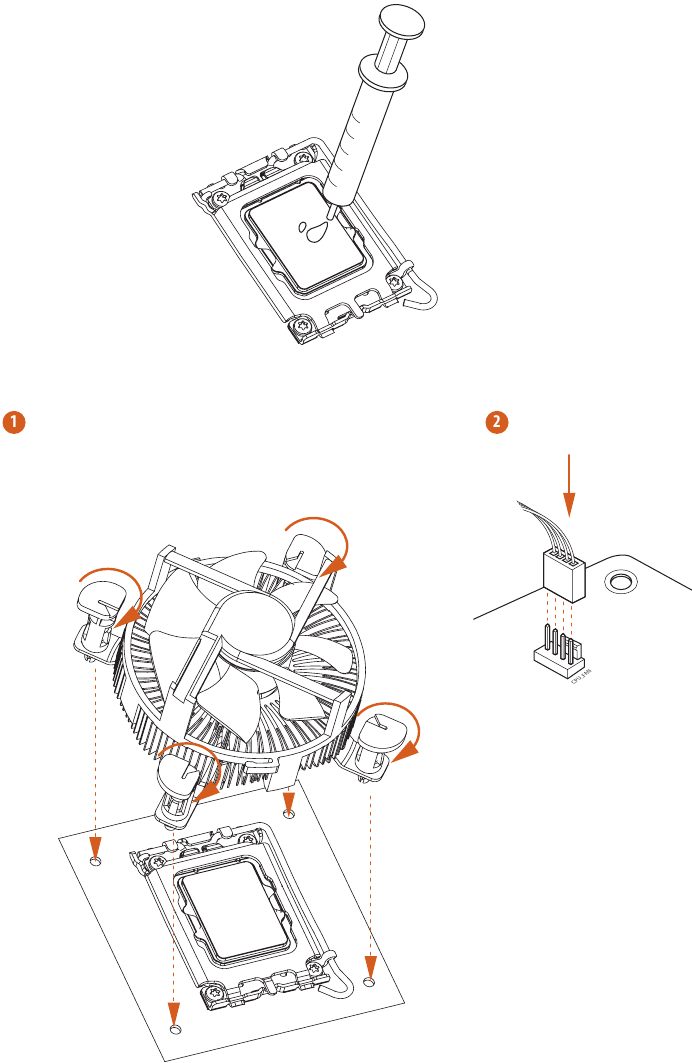

Instalación del ventilador y el disipador de la CPU

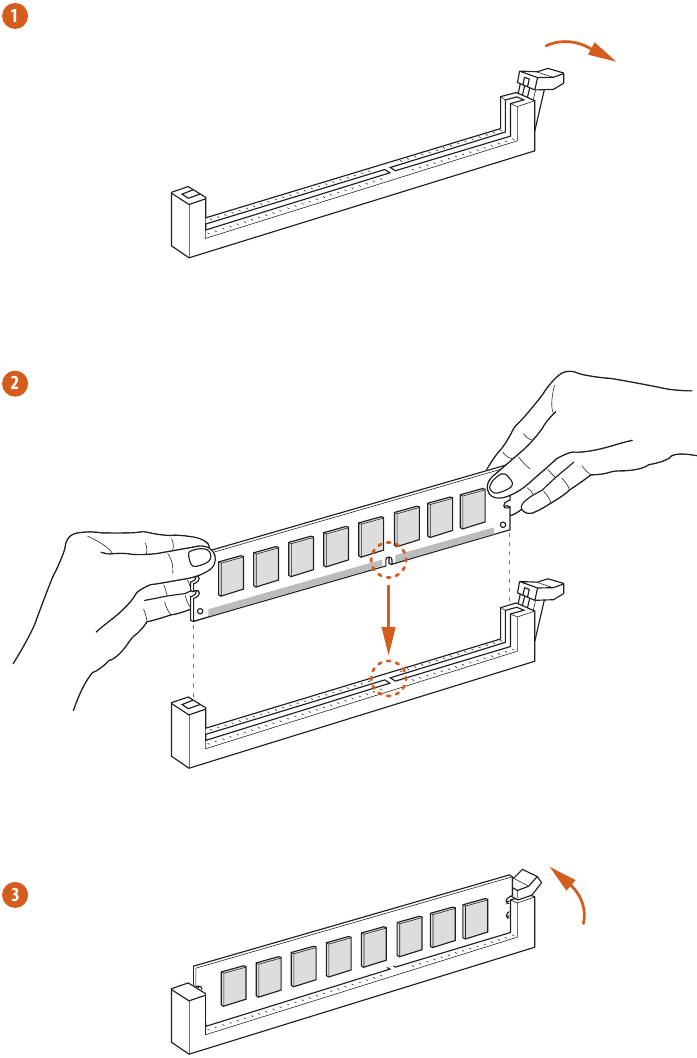

Instalación de módulos de memoria (DIMM)

Esta placa base proporciona cuatro ranuras DIMM DDR4 (Double Data Rate 4) de 288 pines y es compatible con la tecnología de memoria de doble canal.

1. Para la configuración de doble canal, siempre debe instalar pares DIMM DDR4 idénticos (de la misma marca, velocidad, tamaño y tipo de chip).
2. No se puede activar la tecnología de memoria de doble canal con solo uno o tres módulos de memoria instalados.
3. No está permitido instalar un módulo de memoria DDR, DDR2 o DDR3 en una ranura DDR4; de lo contrario, esta placa base y la DIMM podrían resultar dañadas.
4. La DIMM solo encaja en una orientación correcta. Si fuerza la DIMM en la ranura con una orientación incorrecta, se causarán daños permanentes en la placa base y la DIMM.

Configuración de memoria recomendada

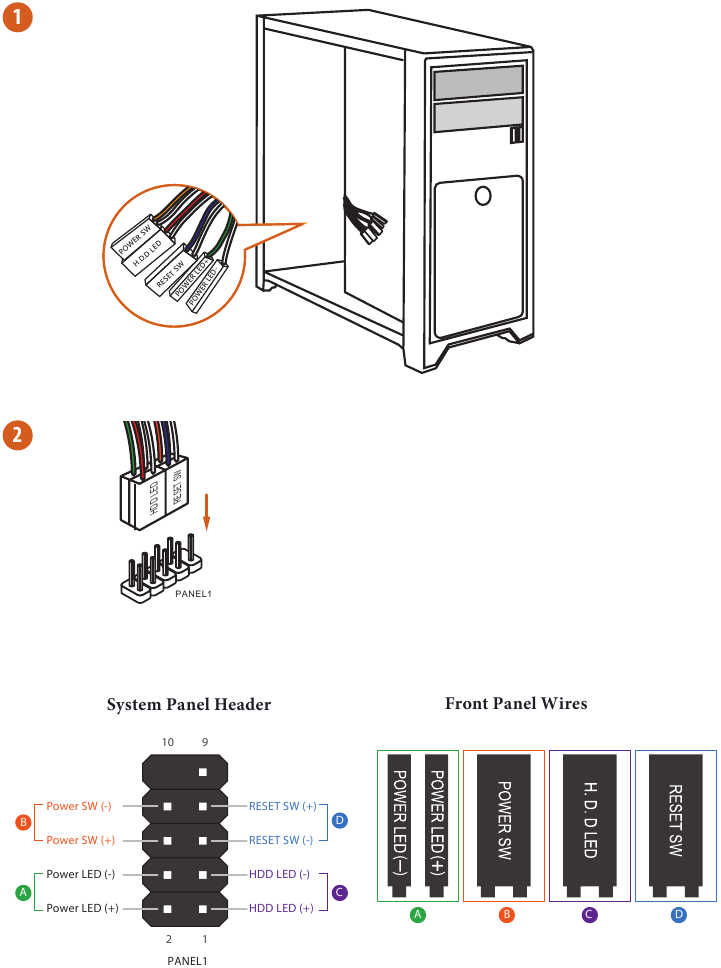

Conexión del cabezal del panel frontal

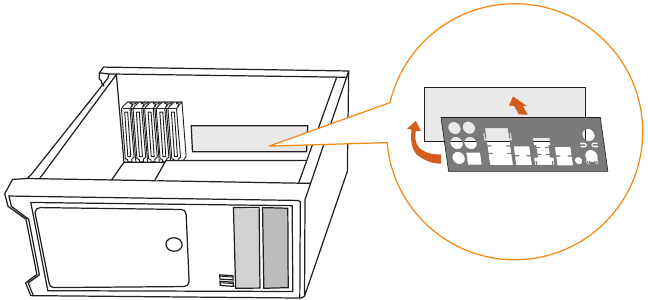

Instalación de la protección del panel de E/S

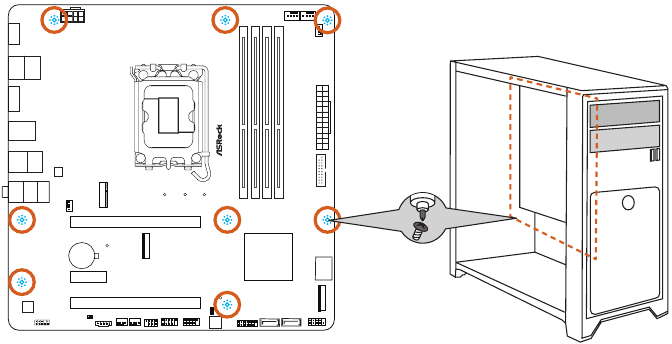

Instalación de la placa base

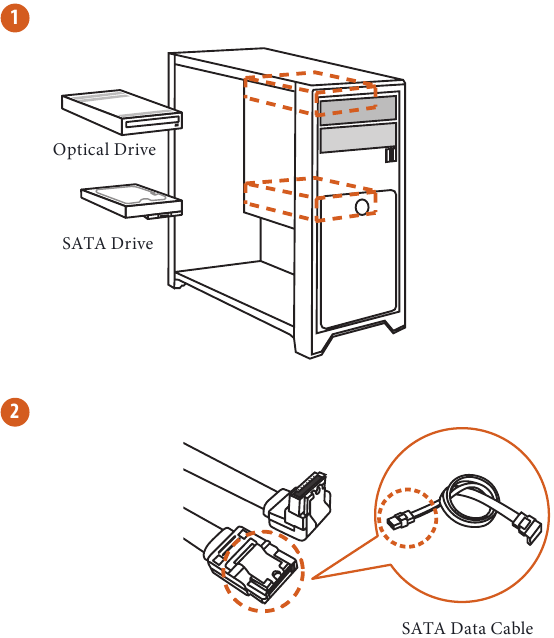

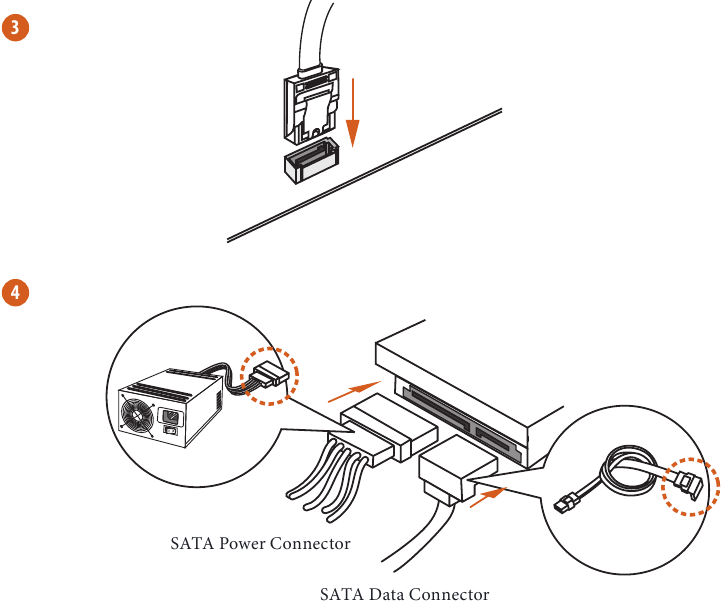

Instalación de unidades SATA

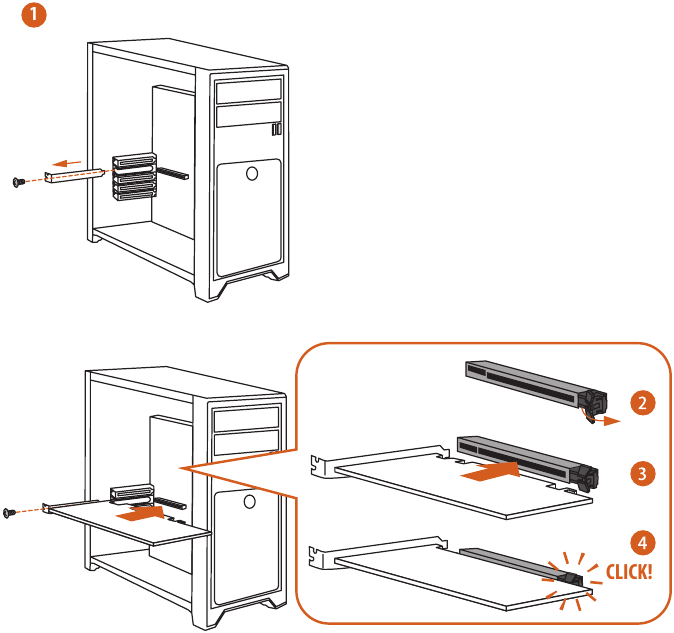

Instalación de una tarjeta gráfica

Ranuras de expansión (ranuras PCIe)

Hay 3 ranuras PCIe en la placa base.
Antes de instalar una tarjeta de expansión, asegúrese de que la fuente de alimentación está apagada o de que el cable de alimentación está desenchufado. Lea la documentación de la tarjeta de expansión y realice los ajustes de hardware necesarios para la tarjeta antes de comenzar la instalación.

Ranuras PCIe:
PCIE1 (ranura PCIe 4.0 x16) se utiliza para tarjetas gráficas con ancho de carril PCIe x16.
PCIE2 (ranura PCIe 4.0 x1) se utiliza para tarjetas con ancho de carril PCIe x1.
PCIE3 (ranura PCIe 4.0 x16) se utiliza para tarjetas gráficas con ancho de carril PCIe x4.

Configuraciones de las ranuras PCIe

Para un mejor entorno térmico, conecte un ventilador de chasis al conector del ventilador de chasis de la placa base (CHA_FAN1~4/WP) cuando utilice varias tarjetas gráficas.

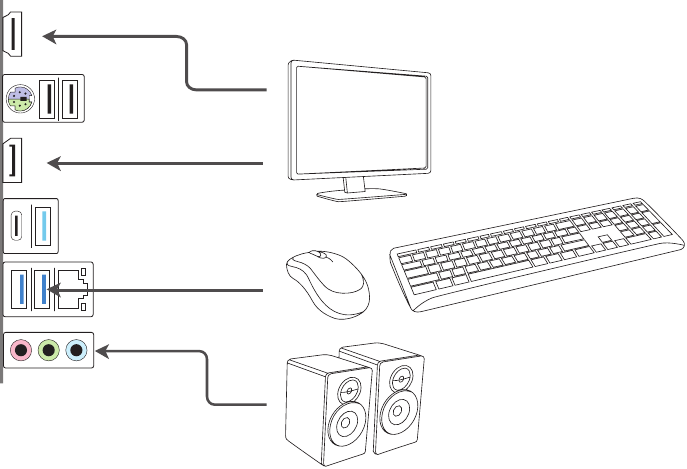

Conexión de periféricos

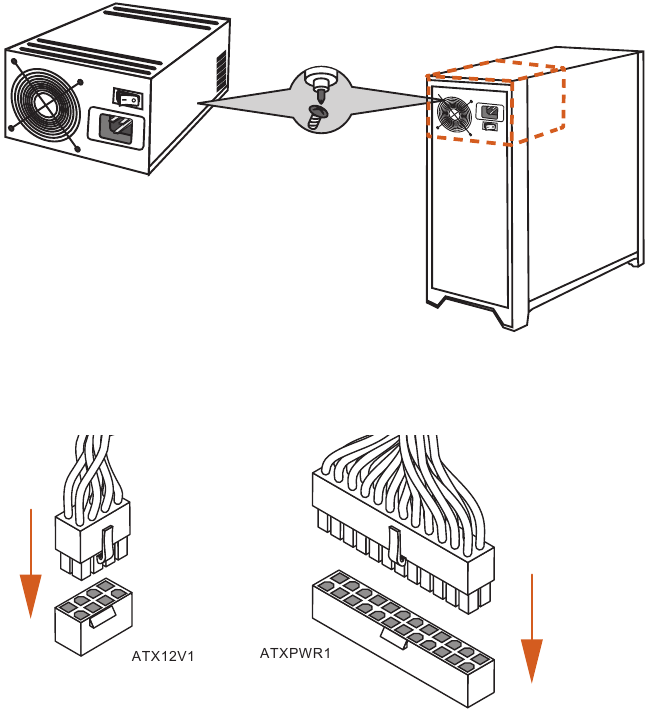

Conexión de los conectores de alimentación

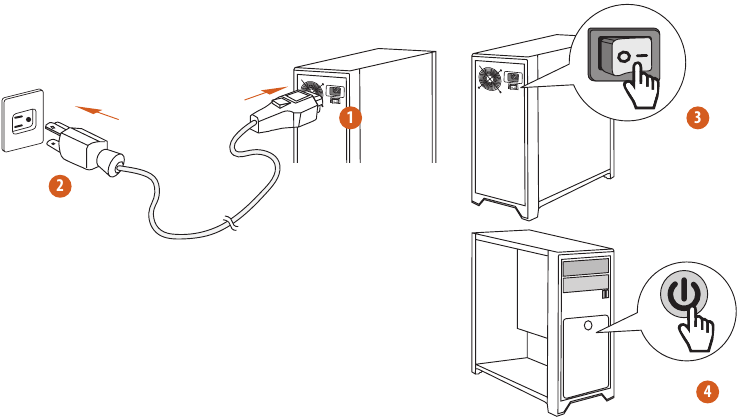

Encendido

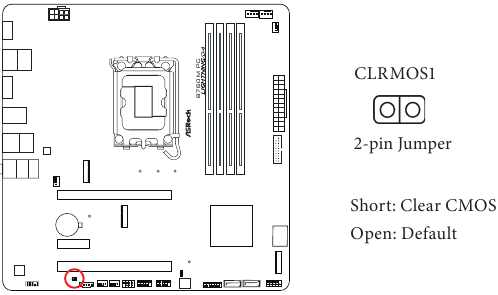

Configuración de los puentes

La ilustración muestra cómo se configuran los puentes. Cuando la tapa del puente está colocada en los pines, el puente está "cerrado". Si no se coloca ninguna tapa de puente en los pines, el puente está "abierto".

Puente Clear CMOS
(CLRMOS1) (véase "Disposición de la placa base", n.º 22)
CLRMOS1 le permite borrar los datos de la CMOS. Los datos de la CMOS incluyen información de configuración del sistema, como la contraseña del sistema, la fecha, la hora y los parámetros de configuración del sistema. Para borrar y restablecer los parámetros del sistema a la configuración predeterminada, apague el ordenador y desenchufe el cable de alimentación; a continuación, utilice una tapa de puente para cortocircuitar los pines de CLRMOS1 durante 3 segundos. Recuerde retirar la tapa del puente después de borrar la CMOS. Si necesita borrar la CMOS justo después de terminar de actualizar la BIOS, primero debe arrancar el sistema y, a continuación, apagarlo antes de realizar la acción de borrado de la CMOS.

Cabezales y conectores integrados

Los cabezales y conectores integrados NO son jumpers. NO coloque tapas de puente sobre estos cabezales y conectores. Colocar tapas de puente sobre los cabezales y conectores causará daños permanentes a la placa base.

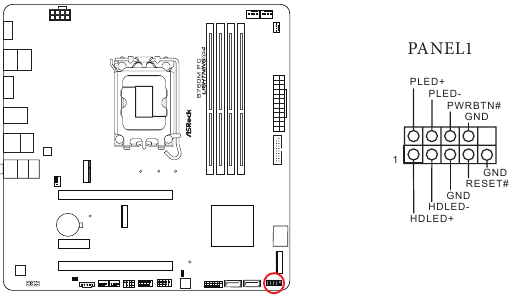

Cabezal del panel del sistema
(PANEL1 de 9 pines) (consulte "Diseño de la placa base", n.º 11)
Conecte el botón de encendido, el botón de reinicio y el indicador de estado del sistema en el chasis a este cabezal de acuerdo con las asignaciones de pines a continuación. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.

PWRBTN (Botón de encendido): Conéctelo al botón de encendido en el panel frontal del chasis. Puede configurar la forma de apagar su sistema utilizando el botón de encendido.
RESET (Botón de reinicio): Conéctelo al botón de reinicio en el panel frontal del chasis. Pulse el botón de reinicio para reiniciar el ordenador si este se bloquea y no se reinicia normalmente.
PLED (LED de alimentación del sistema): Conéctelo al indicador de estado de alimentación en el panel frontal del chasis. El LED se enciende cuando el sistema está en funcionamiento. El LED sigue parpadeando cuando el sistema está en estado de suspensión S1/S3. El LED se apaga cuando el sistema está en estado de suspensión S4 o apagado (S5).
HDLED (LED de actividad del disco duro): Conéctelo al LED de actividad del disco duro en el panel frontal del chasis. El LED se enciende cuando el disco duro está leyendo o escribiendo datos.
El diseño del panel frontal puede variar según el chasis. Un módulo de panel frontal consta principalmente de botón de encendido, botón de reinicio, LED de alimentación, LED de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de cables y las asignaciones de pines coincidan correctamente.

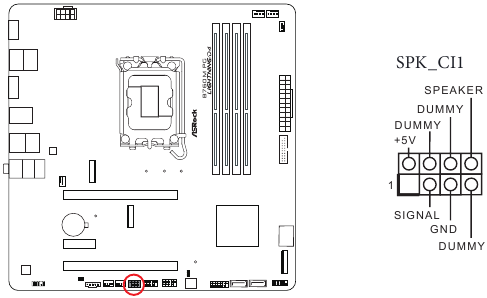

Cabezal de intrusión en el chasis y altavoz
(SPK_CI1 de 7 pines) (consulte "Diseño de la placa base", n.º 18)
Conecte la intrusión del chasis y el altavoz del chasis a este cabezal.

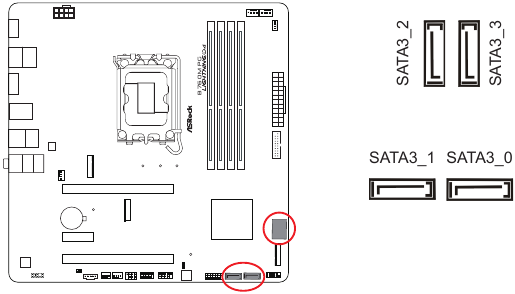

Conectores Serial ATA3
Vertical:
(SATA3_0) (consulte "Diseño de la placa base", n.º 12)
(SATA3_1) (consulte "Diseño de la placa base", n.º 13)
Ángulo recto:
(SATA3_2) (consulte "Diseño de la placa base", n.º 10) (superior)
(SATA3_3) (consulte "Diseño de la placa base", n.º 9) (inferior)
Estos cuatro conectores SATA3 admiten cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

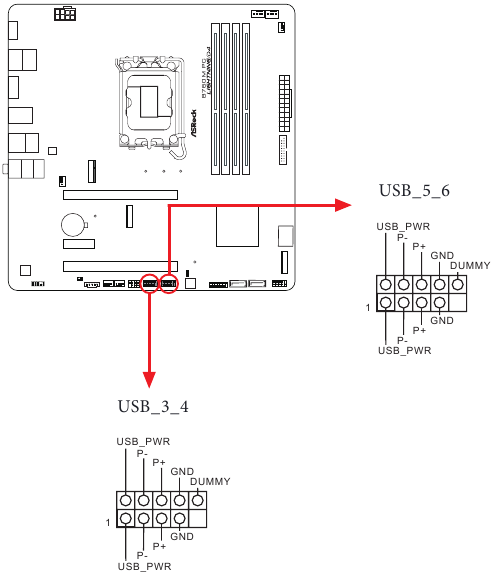

Cabezales USB 2.0
(USB_3_4 de 9 pines) (consulte "Diseño de la placa base", n.º 17)
(USB_5_6 de 9 pines) (consulte "Diseño de la placa base", n.º 16)
Hay dos cabezales en esta placa base. Cada cabezal USB 2.0 puede admitir dos puertos.

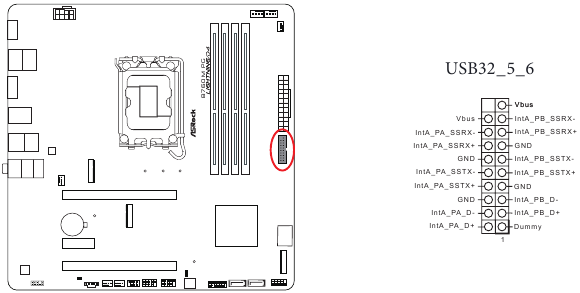

Cabezal USB 3.2 Gen1
(USB32_5_6 de 19 pines) (consulte "Diseño de la placa base", n.º 8)
Hay un cabezal USB 3.2 Gen1 en esta placa base. Este cabezal USB 3.2 Gen1

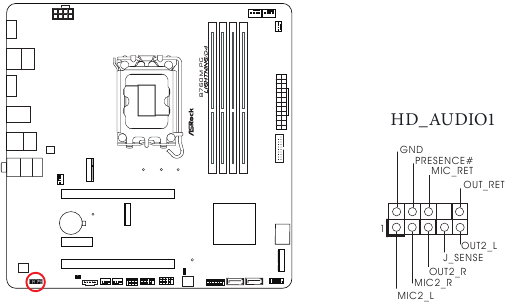

Cabezal de audio del panel frontal
(HD_AUDIO1 de 9 pines) (consulte "Diseño de la placa base", n.º 23)
Este cabezal es para conectar dispositivos de audio al panel de audio frontal.

High Definition Audio admite la detección de conectores, pero el cable del panel en el chasis debe ser compatible con HDA para que funcione correctamente. Siga las instrucciones de nuestro manual y del manual del chasis para instalar su sistema.

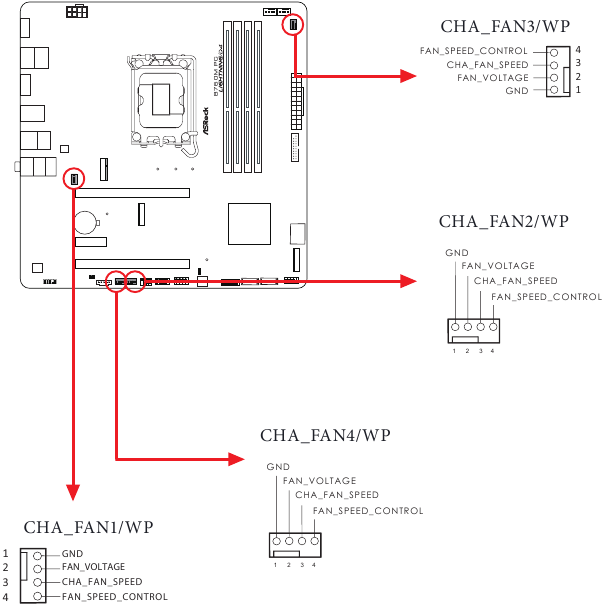

Conectores de ventilador del chasis/bomba de agua
(CHA_FAN1/WP de 4 pines) (consulte "Diseño de la placa base", n.º 24)
(CHA_FAN2/WP de 4 pines) (consulte "Diseño de la placa base", n.º 19)
(CHA_FAN3/WP de 4 pines) (consulte "Diseño de la placa base", n.º 6)
(CHA_FAN4/WP de 4 pines) (consulte "Diseño de la placa base", n.º 20)
Esta placa base proporciona cuatro conectores de ventilador de chasis de refrigeración por agua de 4 pines. Si planea conectar un ventilador de refrigeración por agua de chasis de 3 pines, conéctelo a los pines 1-3.

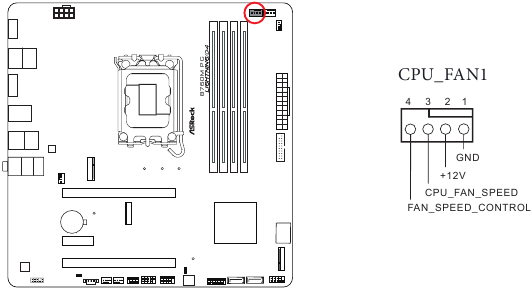

Conector de ventilador de la CPU
(CPU_FAN1 de 4 pines) (consulte "Diseño de la placa base", n.º 4)
Esta placa base proporciona un conector de ventilador de CPU de 4 pines (ventilador silencioso). Si planea conectar un ventilador de CPU de 3 pines, conéctelo a los pines 1-3.

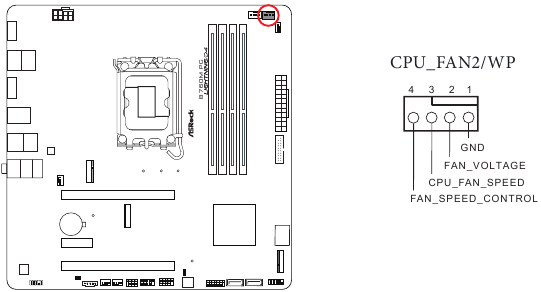

Conector de ventilador de CPU/bomba de agua
(CPU_FAN2/WP de 4 pines) (consulte "Diseño de la placa base", n.º 5)
Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 pines. Si planea conectar un ventilador de refrigeración por agua de CPU de 3 pines, conéctelo a los pines 1-3.

Conector de alimentación ATX
(ATXPWR1 de 24 pines) (consulte "Diseño de la placa base", n.º 7)
Esta placa base proporciona un conector de alimentación ATX de 24 pines. Para utilizar una fuente de alimentación ATX de 20 pines, conéctela a lo largo de los pines 1 y 13.

Conector de alimentación ATX de 12 V
(ATX12V1 de 8 pines) (consulte "Diseño de la placa base", n.º 1)
Esta placa base proporciona un conector de alimentación ATX de 12 V de 8 pines. Para utilizar una fuente de alimentación ATX de 4 pines, conéctela a lo largo de los pines 1 y 5.

Asegúrese de que el cable de alimentación conectado sea para la CPU y no para la tarjeta gráfica. No conecte el cable de alimentación PCIe a este conector.

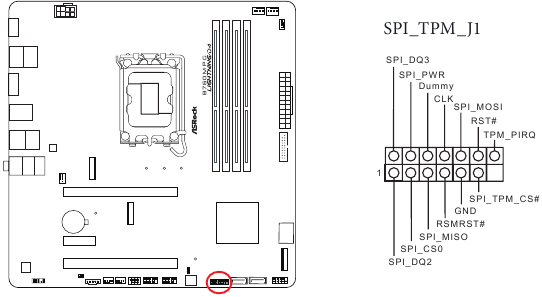

Cabezal SPI TPM
(SPI_TPM_J1 de 13 pines) (consulte "Diseño de la placa base", n.º 14)
Este conector admite el sistema SPI Trusted Platform Module (TPM), que puede almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a mejorar la seguridad de la red, protege las identidades digitales y garantiza la integridad de la plataforma.

Conector Thunderbolt AIC
(TB1 de 5 pines) (consulte "Diseño de la placa base", n.º 21)
Conecte una tarjeta adicional Thunderbolt™ (AIC) al conector Thunderbolt AIC a través del cable GPIO.
*Instale la tarjeta Thunderbolt™ AIC en PCIE3 (ranura predeterminada).

Comprobador de estado de POST

El comprobador de estado de POST (PSC) diagnostica el ordenador cuando los usuarios encienden la máquina. Emite una luz roja para indicar si la CPU, la memoria, la VGA o el almacenamiento son disfuncionales. Las luces se apagan si los cuatro mencionados anteriormente funcionan normalmente.

Guía de instalación del módulo PCIe WiFi M.2 WiFi/BT e Intel^® CNVi (WiFi/BT integrado)

El M.2 es un conector de borde de tarjeta de tamaño pequeño y versátil que tiene como objetivo reemplazar mPCIe y mSATA. El zócalo M.2 (clave E) admite el módulo PCIe WiFi WiFi/BT tipo 2230 e Intel^® CNVi (WiFi/BT integrado).
* El zócalo M.2 no admite SSD M.2 SATA.
Antes de instalar el módulo de conectividad integrada (CNVi) Intel^®, asegúrese de apagar la alimentación de CA.

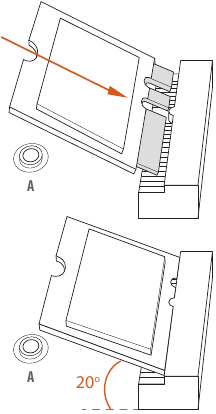

Instalación del módulo WiFi/BT o Intel^® CNVi (WiFi/BT integrado)

1. Prepare un módulo PCIe WiFi WiFi/BT tipo 2230 o Intel^® CNVi (WiFi/BT integrado) y el tornillo.

2. Busque la ubicación de la tuerca que se va a utilizar.

3. Inserte suavemente el módulo PCIe WiFi WiFi/BT o Intel® CNVi (WiFi/BT integrado) en la ranura M.2. Tenga en cuenta que el módulo solo encaja en una orientación.

4. Apriete el tornillo con un destornillador para asegurar el módulo en su lugar. No apriete demasiado el tornillo, ya que podría dañar el módulo.


Guía de instalación del módulo SSD M.2 (M2_1)

El M.2 es un conector de borde de tarjeta de tamaño pequeño y versátil que pretende sustituir a mPCIe y mSATA. El zócalo Hyper M.2 (M2_1, Key M) admite el modo tipo 2242/2260/2280 PCIe Gen4x4 (64 Gb/s).

Instalación del módulo SSD M.2

1. Prepare un módulo SSD M.2 y el tornillo.

2. Dependiendo del tipo de PCB y la longitud de su módulo SSD M.2, busque la ubicación de la tuerca correspondiente que se va a utilizar.


   N.º	1	2	3
   Ubicación de la tuerca	A	B	C
   Longitud de la PCB	4,2 cm	6 cm	8 cm
   Tipo de módulo	Tipo 2242	Tipo 2260	Tipo 2280

3. Antes de instalar un módulo SSD M.2, afloje los tornillos para retirar el disipador térmico M.2.
   *Retire las películas protectoras de la parte inferior del disipador térmico M.2 antes de instalar un módulo SSD M.2.

4. Despegue la película protectora amarilla de la tuerca que se va a utilizar. Prepare el separador M.2 que viene con el paquete y apriete el separador en la ubicación de la tuerca deseada en la placa base. Omita el paso 4 si su módulo SSD M.2 es de tipo 2280.

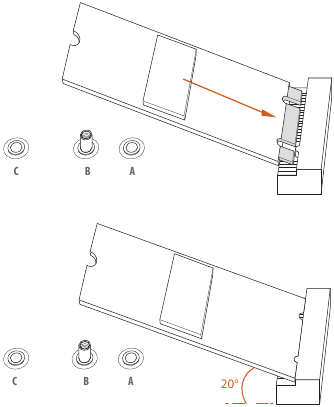

5. Alinee e inserte suavemente el módulo SSD M.2 en la ranura M.2. Tenga en cuenta que el módulo SSD M.2 solo encaja en una orientación.

6. Apriete el tornillo con un destornillador para fijar el módulo en su sitio.
   No apriete demasiado el tornillo, ya que podría dañar el módulo. Omita el paso 6 si su módulo SSD M.2 es de tipo 2280.

7. Antes de fijar el disipador térmico M.2, asegúrese de alinear la muesca del SSD con el separador de la placa base si utiliza un módulo SSD de tipo 2280; de lo contrario, el módulo SSD podría dañarse.
   *Las ilustraciones aquí son solo de referencia.
   Instalación correcta:
   La PCB del SSD está en el lugar correcto y el disipador térmico M.2 se puede atornillar.

   Instalación incorrecta:
   La PCB del SSD se encuentra entre el disipador térmico M.2 y el separador. No continúe.

8. Apriete los tornillos con un destornillador para fijar el módulo (si su módulo SSD M.2 es de tipo 2280) y el disipador térmico M.2 en su lugar en el orden que se muestra. Apriete primero el tornillo opuesto al conector M.2 (2) y, a continuación, apriete el que está junto al conector M.2 (3).
   *No apriete demasiado el tornillo, ya que podría dañar el módulo y el disipador térmico M.2.


Para obtener las últimas actualizaciones de la lista de compatibilidad de módulos SSD M.2, visite nuestro sitio web para obtener más información: http://www.asrock.com

Guía de instalación del módulo SSD M.2 (M2_2)

El M.2 es un conector de borde de tarjeta de tamaño pequeño y versátil que pretende sustituir a mPCIe y mSATA. El zócalo Hyper M.2 (M2_2, Key M) admite el modo tipo 2280 PCIe Gen4x4 (64 Gb/s).

Instalación del módulo SSD M.2

1. Prepare un módulo SSD M.2 y el tornillo.

2. Dependiendo del tipo de PCB y la longitud de su módulo SSD M.2, busque la ubicación de la tuerca correspondiente que se va a utilizar.


   N.º	1
   Ubicación de la tuerca	A
   Longitud de la PCB	8 cm
   Tipo de módulo	Tipo 2280

3. Alinee e inserte suavemente el módulo SSD M.2 en la ranura M.2. Tenga en cuenta que el módulo SSD M.2 solo encaja en una orientación.

4. Apriete el tornillo con un destornillador para fijar el módulo en su sitio. No apriete demasiado el tornillo, ya que podría dañar el módulo.


Para obtener las últimas actualizaciones de la lista de compatibilidad de módulos SSD M.2, visite nuestro sitio web para obtener más información: http://www.asrock.com
