Loewe Audiodesign Subwoofer 800 Manual

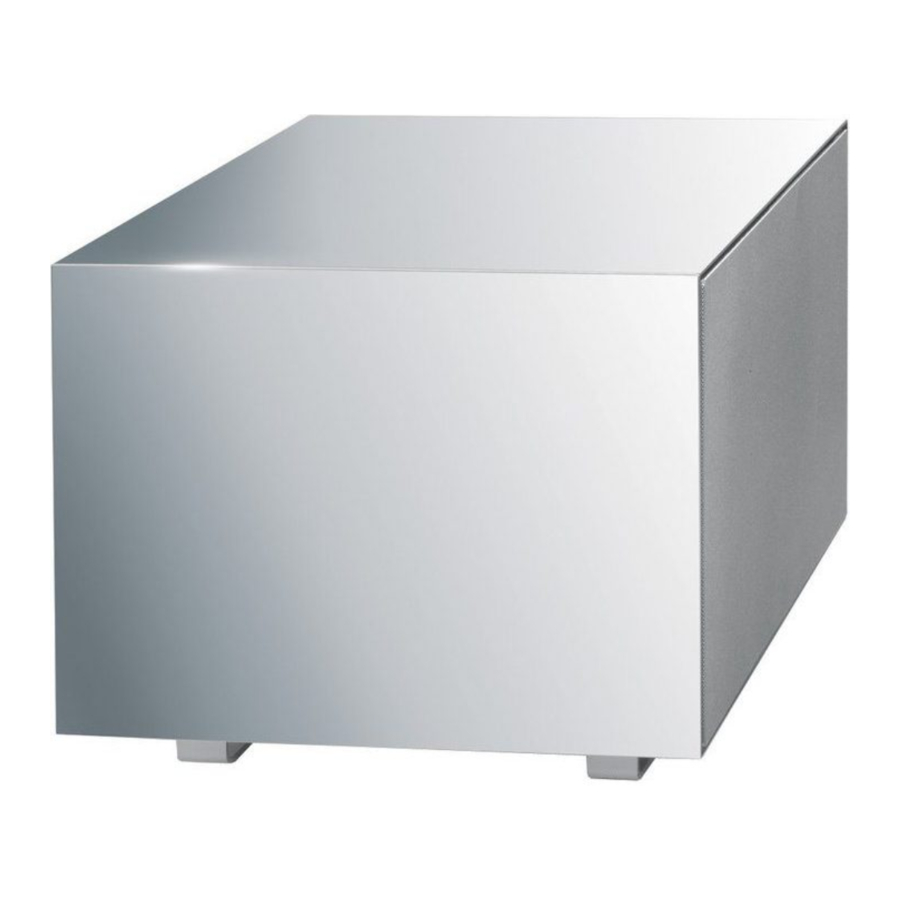

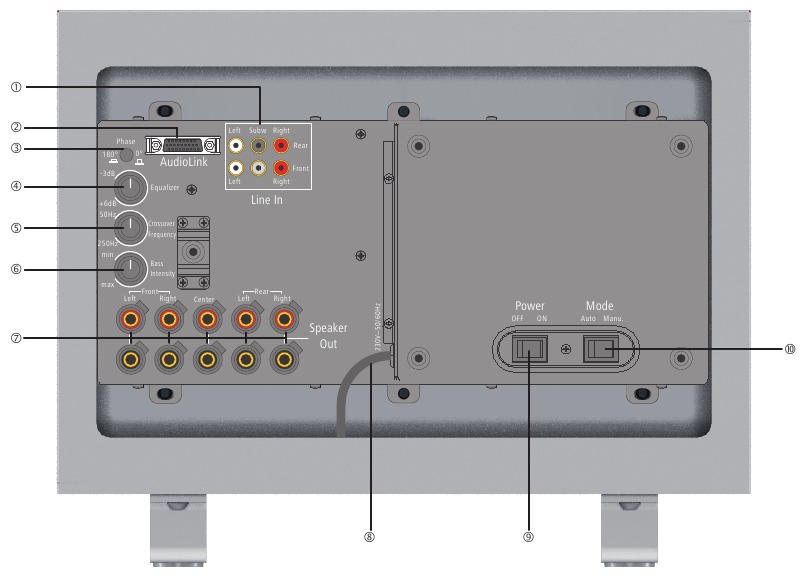

Visión general

Bienvenido

En Loewe combinamos los más altos estándares de tecnología, diseño y facilidad de uso. Esto se aplica por igual a TV, DVD, video y accesorios.
Ni la tecnología ni el diseño son un fin en sí mismos, sino que ambos están destinados a proporcionar a nuestros clientes la mejor experiencia audiovisual posible.
Nuestro diseño no está influenciado por tendencias de moda a corto plazo. Después de todo, usted ha comprado un equipo de alta calidad del que no querrá cansarse de mirar mañana o pasado mañana.
El subwoofer 800 de Loewe está ajustado para su uso con televisores Loewe (desde el chasis L27xx/SL1xx/SL2xx), así como con sistemas de altavoces Loewe.
Los televisores Loewe (desde el chasis L27xx/SL1xx/SL2xx) con un decodificador de audio digital multicanal integrado transfieren las señales de audio al subwoofer a través de un cable audiolink o mediante un cable audiolink digital. El subwoofer 800 de Loewe se enciende y apaga automáticamente con el televisor Loewe.
Los ajustes de audio se pueden seleccionar cómodamente mediante los menús del televisor Loewe.
También puede utilizar el subwoofer 800 de Loewe junto con una fuente de audio externa. Sin embargo, en ese caso perderá las ventajas del sistema Loewe (por ejemplo, el encendido/apagado automático). En este caso, consulte las instrucciones de funcionamiento de su decodificador (por ejemplo, receptor AV).

Alcance de la entrega
Loewe Subwoofer 800, número de pedido 68206x00 / 30

• Subwoofer Individual 800
• Cable Audiolink / 6m / Audiolink 5.1 (solo en la variante 00)
• Convertidor Digital Audiolink / Audiolink (solo en la variante 30)
• Cable de red (solo en la variante 30)
• 1 cinta de velcro
• 2 protectores elásticos
• Cubierta electrónica
• Manual de funcionamiento

Accesorios
Convertidor Digital Audiolink / Audiolink Número de pedido 71600080
Cable Audiolink / 1.5m / Audiolink 5.1 Número de pedido 89952001
Cable Audiolink / 10m / Audiolink 5.1 Número de pedido 89952003
Manguera de tela, negra (1,8 m) Número de pedido 31947004
Manguera de tela, plateada (1,8 m) Número de pedido 31947005

Por su seguridad
Por su seguridad y para evitar daños innecesarios en su televisor, lea y observe las siguientes instrucciones de seguridad:

• Su sistema de altavoces Individual Sound está diseñado exclusivamente para reproducir señales de audio.
• Apague siempre su sistema (sistema de altavoces Individual Sound, televisor y cualquier otro componente conectado) antes de conectar o desconectar otros equipos o altavoces.
• Nunca opere el sistema de altavoces Individual Sound sin supervisión. Apague el interruptor de alimentación o desenchufe el enchufe de la red eléctrica durante períodos prolongados de ausencia.

Proteja su sistema de altavoces Individual Sound contra...

• Humedad, rocío, lluvia, salpicaduras de agua o condensación
• Golpes y tensiones mecánicas
• Campos magnéticos y eléctricos
• Potencias eléctricas superiores a las especificadas
• Frío, calor, luz solar directa y variaciones extremas de temperatura
• Polvo
• Cubrir que obstruya la circulación del aire, especialmente la parte trasera
• Manipulaciones dentro del equipo

No coloque objetos que contengan líquidos encima de la unidad.

Las velas y otras llamas abiertas deben mantenerse alejadas de la unidad en todo momento para evitar la propagación del fuego.
Su sistema de altavoces Individual Sound fue diseñado exclusivamente para uso privado en un entorno doméstico. Las condiciones de la garantía solo cubren este uso previsto.

PARA EVITAR EL PELIGRO DE DESCARGA ELÉCTRICA, NUNCA QUITE LA CUBIERTA DEL AMPLIFICADOR. NO HAY PIEZAS DENTRO DE LA CARCASA QUE PUEDAN SER REPARADAS POR EL USUARIO. HAGA QUE LAS REPARACIONES LAS REALICE ÚNICAMENTE SU DISTRIBUIDOR LOEWE.
Si ha trasladado su sistema de altavoces Individual Sound de un ambiente frío a uno cálido, déjelo reposar durante aproximadamente una hora antes de encenderlo debido a la posible formación de condensación. No lo encienda hasta que haya alcanzado la temperatura ambiente. Esto evita dañar gravemente los componentes.

Configuración

Limpieza
Limpie su sistema de altavoces Individual Sound solo con un paño húmedo, suave y limpio (sin agentes de limpieza agresivos).

Instalación del sistema de altavoces Individual Sound
Información básica

LA SUPERFICIE DE ALUMINIO DEL SUBWOOFER 800 DE LOEWE ES MUY SENSIBLE A LOS ARAÑAZOS Y A LOS IMPACTOS. EVITE TODO CONTACTO CON OBJETOS AFILADOS. NO COLOQUE JARrones, VELAS U OTROS OBJETOS ENCIMA DEL SUBWOOFER.

• Coloque el subwoofer, el altavoz de pie y los altavoces satélite con soporte sobre una base firme y nivelada.
• No coloque los subwoofers y los altavoces cerca de fuentes fuertes de calor o bajo la luz solar directa.
• Al instalar en una pared, en un gabinete o en un estante cerrado: Deje unos 10 cm de espacio libre alrededor del subwoofer para permitir que el aire circule sin obstáculos y evitar la acumulación de calor o presión acústica.
• Retire el cable de alimentación durante las tormentas eléctricas. Las sobretensiones causadas por los rayos pueden dañar el televisor a través del sistema de antena y la red eléctrica.
• También retire la antena y los enchufes de la red eléctrica durante largos períodos de ausencia.
• El enchufe de alimentación del televisor debe ser fácilmente accesible para que el televisor pueda desconectarse de la fuente de alimentación en todo momento.
• Coloque los cables de los altavoces y de alimentación de manera que no puedan dañarse. El cable de alimentación no puede estar doblado ni colocado sobre bordes afilados, ni pisado ni expuesto a productos químicos; esto último también se aplica al sistema en su conjunto. Un cable de alimentación con aislamiento dañado puede provocar descargas eléctricas y es un riesgo de incendio y, por lo tanto, debe ser cambiado por personal de servicio cualificado antes de que continúe el funcionamiento del equipo.
• Al quitar el enchufe de alimentación, tire de la carcasa del enchufe y no del cable. Los cables del enchufe podrían dañarse y provocar un cortocircuito la próxima vez que se enchufe.
• Los altavoces generan campos de dispersión magnética que actúan en las proximidades de la carcasa. Recomendamos una distancia mínima de > 0,5 m de equipos sensibles magnéticamente, como televisores CRT, medios de datos magnéticos, etc.

Subwoofer
Puede colocar el subwoofer en cualquier lugar del suelo. Recomendamos la zona frontal de la habitación, pero de tal manera que los tonos graves puedan irradiar libremente hacia los lados y hacia abajo.


Nunca obstruya las rejillas de ventilación en la parte posterior del subwoofer. Asegúrese de que esté lo suficientemente lejos (> 10 cm) del suelo o la pared.
Monte los dos topes elásticos cerrados en la parte inferior trasera del subwoofer para que la circulación del aire no se vea obstruida al deslizarse contra la pared.

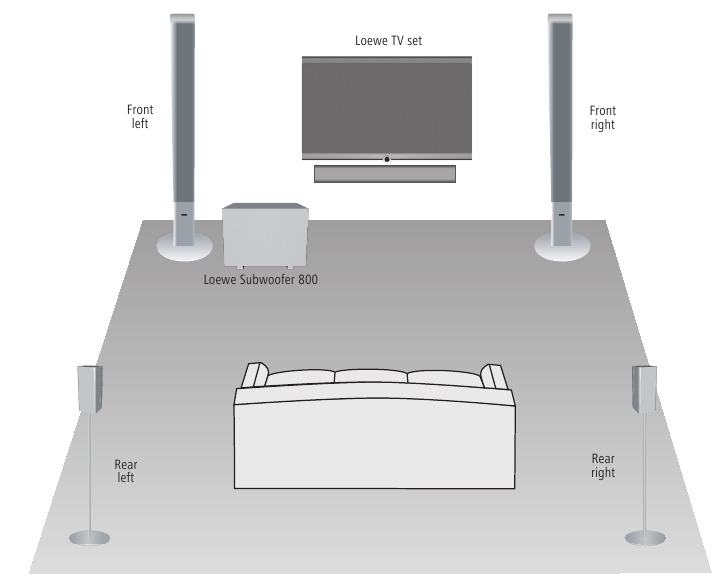

Sugerencia para la solución de posicionamiento

Conexión

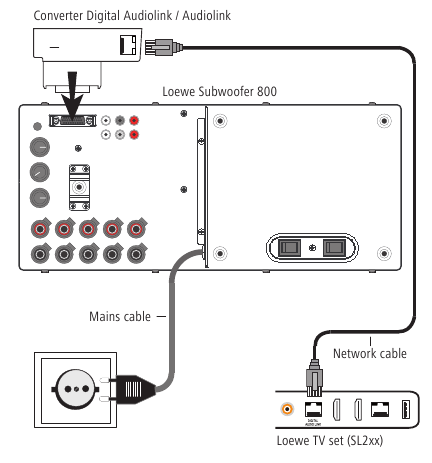

Cableado del televisor Loewe (SL2xx) – Subwoofer Loewe 800
El televisor debe estar equipado con un Digital Audiolink.
Retire la tapa de la parte posterior del subwoofer para acceder a los elementos de configuración y las interfaces.

Conecte el convertidor Digital AudioLink/AudioLink (incluido con el Subwoofer Loewe 800, número de pedido 68206B30) al conector de 25 pines Audiolink del subwoofer. Utilice el cable de red (CAT5E) para conectar el Digital Audiolink del televisor al conector del convertidor Digital AudioLink / AudioLink.

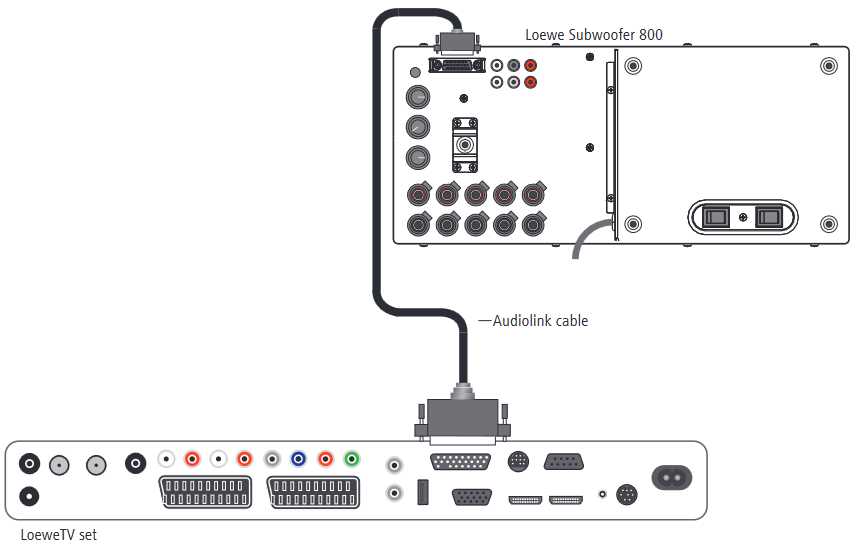

Cableado del televisor Loewe (desde L27xx/SL1xx) – Subwoofer Loewe 800
El televisor debe estar equipado con un decodificador de audio digital multicanal integrado. Si esto no se ha hecho en la fábrica, consulte a su distribuidor y pídale el kit de actualización Loewe adecuado.
Retire la tapa de la parte posterior del subwoofer para acceder a los elementos de configuración y las interfaces.

Monte el cable Audiolink con el enchufe de 25 pines en el televisor y el subwoofer.

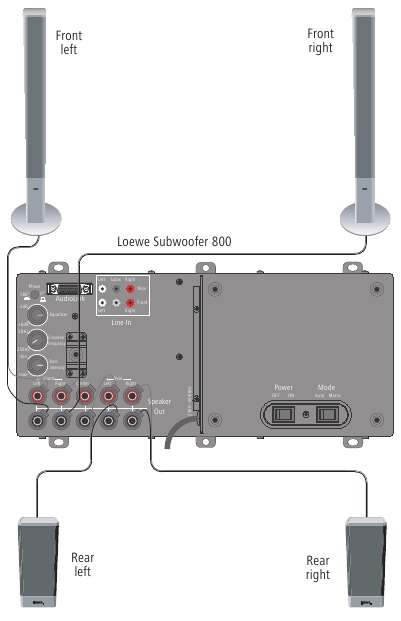

Conexión de los altavoces al subwoofer
Conecte el cable del altavoz al altavoz de acuerdo con las instrucciones de instalación adecuadas. Uno de los dos cables del cable del altavoz está marcado en negro de la forma habitual. Conecte este cable marcado en negro respectivamente con el terminal de tornillo negro al subwoofer ‡ (diagrama de conexión ver figura a la derecha) y el terminal negro en el altavoz.
Gire la conexión de tornillo del terminal respectivo en el subwoofer en sentido antihorario unas 5 vueltas para esto. Introduzca el extremo del cable en el terminal de tornillo (parte superior derecha) y cierre el terminal de tornillo en el sentido de las agujas del reloj. Conecte los cables sin marcar con los terminales rojos.

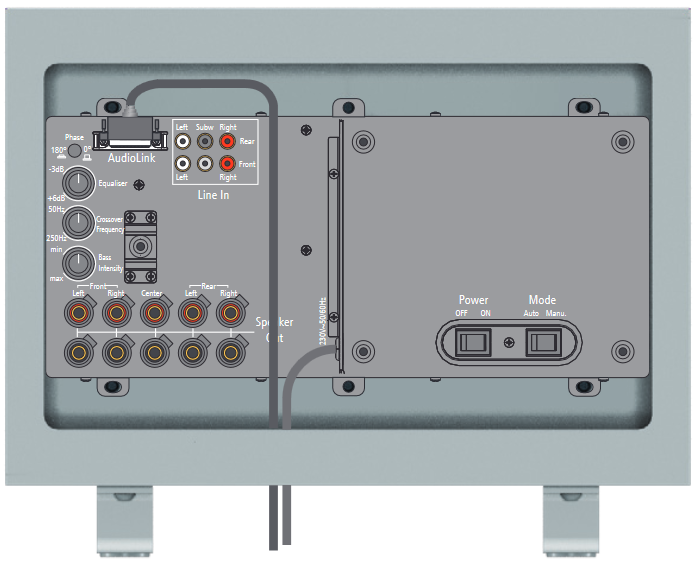

Colocación de los cables
Pase todos los cables hacia abajo a través de la ranura en la carcasa del subwoofer. Agrupe los cables con la cinta de Velcro proporcionada.
Puede sacar los cables ordenadamente del subwoofer con la manguera de tela disponible como accesorio.

Conexión del subwoofer a la red eléctrica
Enchufe el enchufe de red del subwoofer en una toma de corriente de 230 V CA.

Puesta en marcha y configuración

Antes de comenzar con la puesta en marcha y el funcionamiento, asegúrese de que todos los cables estén conectados correctamente.

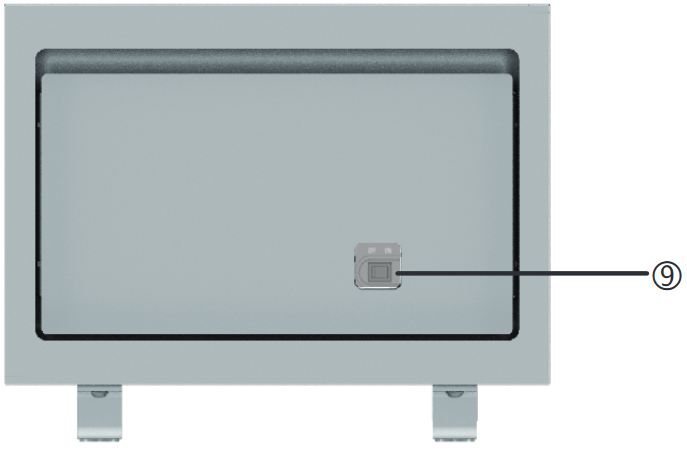

Encendido/apagado del subwoofer
Coloque el interruptor Power (Encendido) ‰ en la posición ON (Encendido) para activar el suministro de energía (red eléctrica 230V/50Hz) para el Subwoofer Loewe 800. Coloque el interruptor en OFF (Apagado) para apagar el subwoofer por completo.

Funcionamiento automático o manual
Si el subwoofer está conectado como se describe y el interruptor Mode Š está en la posición Auto, ya no necesita encender y apagar el subwoofer por separado. Después de encender el subwoofer por primera vez, se enciende y apaga automáticamente con el televisor Loewe.
Si el subwoofer se utiliza en otros dispositivos que no sean el televisor plano Loewe, el interruptor Mode (Modo) Š debe cambiarse a la posición Manu. El subwoofer debe encenderse/apagarse manualmente con el interruptor Power (Encendido) ‰.

Ajustes en el televisor Loewe
Inicie sesión en los nuevos dispositivos como se describe en el manual de instrucciones de su televisor Loewe en el capítulo "Manejo de equipos adicionales – Conexión de amplificadores de audio".

Ajuste del ecualizador
Usando la perilla Equalizer (Ecualizador) „ puede configurar los rangos de frecuencia más bajos (20 Hz - 50 Hz) para que la reproducción de graves se eleve o se baje.

• Si el Subwoofer está cerca de la esquina de la habitación, entonces ajuste la perilla Equalizer (Ecualizador) más en la dirección min.
• Si el Subwoofer está cerca de una pared, entonces ajuste la perilla Equalizer más en la posición central.
• Si el Subwoofer está colocado libremente en la habitación, entonces ajuste la perilla Equalizer (Ecualizador) más en la dirección max.

Interruptor de fase
Con el convertidor de fase Phase (Fase) ƒ tiene la opción de optimizar la reproducción de graves. Sin embargo, puede realizar este ajuste fácilmente en conexión con un televisor plano Loewe (desde el chasis L27xx/SL1xx/SL2xx con decodificador de audio digital multicanal integrado en adelante) utilizando un control remoto a través del menú del televisor en el asistente de componentes de sonido (consulte las instrucciones de funcionamiento en "Ajuste del sistema de altavoces"). El convertidor de fase está diseñado para sistemas donde no se pueden realizar ajustes mediante el televisor.
Le recomendamos que proceda de la siguiente manera:

• Comience la reproducción de DVD, por ejemplo, y seleccione un título con partes de graves.
• Pídale a una segunda persona que active el interruptor de fase mientras usted se sienta y escucha.
• Decida por sí mismo qué posición del interruptor reproduce el mejor sonido de graves.

Intensidad de graves
Usando el controlador Bass-Intensity (Intensidad de graves) † puede configurar el volumen de graves básico que más le convenga.

Ajuste de la frecuencia de cruce
La perilla Crossover Frequency (Frecuencia de cruce) … le brinda la posibilidad de configurar la frecuencia límite para la reproducción de graves entre 50 Hz y 250 Hz, según los altavoces que haya conectado.
La perilla debe establecerse en 250 Hz para los sistemas de audio Loewe porque la frecuencia de cruce se establece en las fuentes de audio Loewe (TV).

Tapa en el subwoofer
Después de haber realizado los ajustes descritos en "Puesta en marcha y configuración", vuelva a colocar la tapa en la parte posterior del subwoofer.

Datos técnicos

Subwoofer

Eliminación
Caja de cartón y embalaje
Ha optado por un producto duradero y técnicamente sofisticado. De acuerdo con las regulaciones nacionales sobre la eliminación de materiales de embalaje, pagamos una tarifa a recicladores autorizados que recolectan los embalajes de los distribuidores. Sin embargo, le recomendamos que conserve la caja de cartón original y el resto de los materiales de embalaje para que la unidad pueda, si es necesario, transportarse en las condiciones más seguras posibles.

La unidad


La Directiva de la UE 2002/96/EG rige la correcta readmisión, manipulación y reciclaje de los aparatos electrónicos usados. Los aparatos electrónicos viejos deben, por lo tanto, eliminarse por separado. Nunca tire este equipo a la basura doméstica normal. Puede entregar su equipo viejo de forma gratuita en los puntos de recogida identificados o en su distribuidor si compra un equipo nuevo similar. Otros detalles sobre la readmisión (también para países no pertenecientes a la UE) están disponibles en su administración local.

Pie de imprenta
Loewe Technologies GmbH
Industriestraße 11
D-96317 Kronach
www.loewe.de
© Loewe Technologies GmbH, Kronach
Reservados todos los derechos, incluidos los de traducción, modificaciones técnicas y errores.
El diseño y las especificaciones técnicas están sujetos a cambios sin previo aviso.
