Bienvenido

Gracias

por elegir un producto Loewe. Estamos felices de tenerte como cliente. En Loewe, combinamos los más altos estándares de tecnología, diseño y facilidad de uso. Esto es cierto para todos nuestros televisores, productos de DVD/Blu-ray, productos de audio y accesorios.

Ni la tecnología ni el diseño son un fin en sí mismos, sino que ambos están destinados a proporcionar a nuestros clientes la mejor experiencia de audio y visual posible.

Nuestro diseño no está influenciado por tendencias de moda a corto plazo. Después de todo, usted ha comprado un equipo de alta calidad del que no querrá cansarse mañana o pasado mañana.

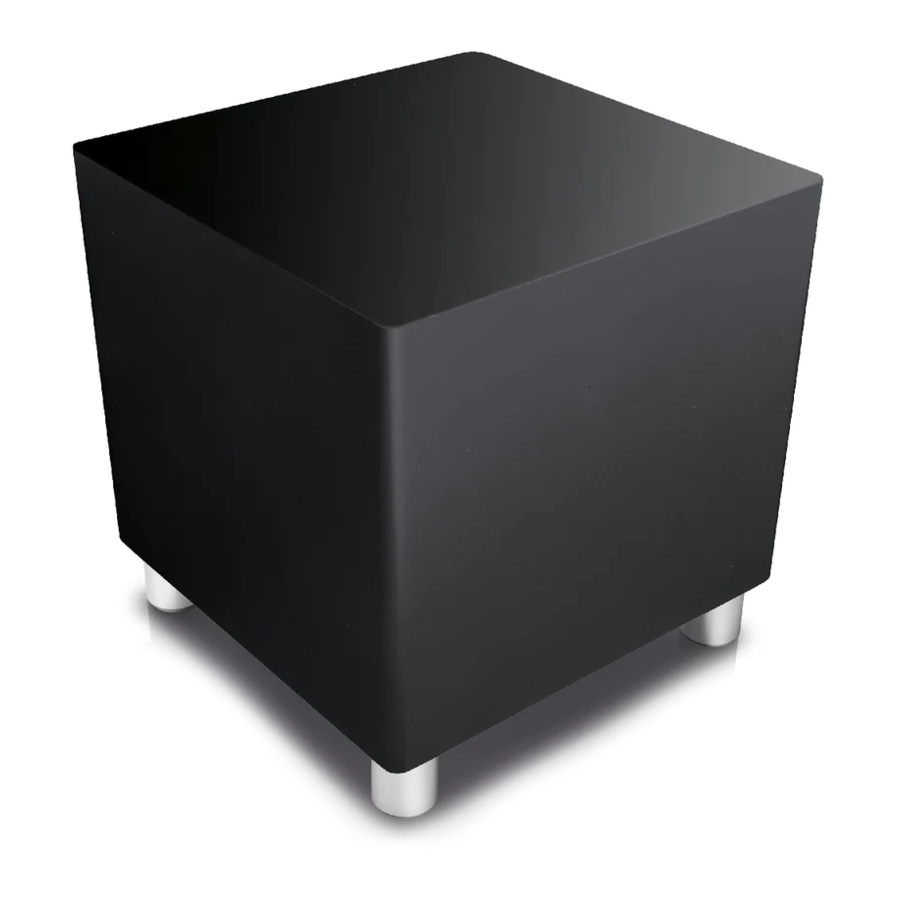

El Loewe Subwoofer 200 está diseñado para televisores Loewe (desde la base L27xx/SL1xx/SL2xx) y sistemas de altavoces Loewe. El dispositivo tiene un potente amplificador de graves y un amplificador estéreo integral.

Los televisores Loewe (desde el chasis L27xx/SL1xx/SL2xx) con un decodificador de audio digital multicanal integrado transfieren las señales de audio al subwoofer a través de un cable audiolink o a través de un cable audiolink digital. El Loewe Subwoofer 200 luego se enciende y apaga con el televisor Loewe.

La configuración de audio se puede seleccionar convenientemente usando los menús del televisor Loewe.

También puede operar el Loewe Subwoofer 200 en una fuente de audio externa (TV estéreo, Loewe Multiroom Receiver, PC, etc.). Sin embargo, las ventajas del sistema Loewe (por ejemplo, el encendido/apagado controlado) se pierden si hace esto. La operación entonces se origina en su fuente de audio.

Alcance de la entrega

Loewe Subwoofer 200, Número de pedido 50212x00 / 30

• Loewe Subwoofer 200
• Cable de alimentación
• Cable Audiolink / 3m SL / Audiolink 2.1 (solo en la variante 00)
• Convertidor Digital Audiolink / Audiolink (solo en la variante 30)
• Cable de red (solo en la variante 30)
• Instrucciones de uso

Accesorios

Módulo Wireless Audiolink - Número de pedido 71223080
Convertidor Digital Audiolink / Audiolink - Número de pedido 71600080
Cable Audiolink / 1.5m SL / Audiolink 2.1 - Número de pedido 71082001
Cable Audiolink / 6m SL / Audiolink 2.1 - Número de pedido 71082002
Cable Audiolink / 10m SL / Audiolink 2.1 - Número de pedido 71082003

Seguridad

Para su seguridad y para evitar daños innecesarios a su televisor, por favor lea y observe las siguientes instrucciones de seguridad:

• La unidad está destinada exclusivamente a la reproducción de señales de audio.
• Siempre apague la unidad antes de conectar o desconectar otros dispositivos o altavoces.
• No opere el dispositivo sin supervisión. Apague el interruptor principal si va a estar ausente por un período prolongado o retire el enchufe principal.

Proteja la unidad de:

• Humedad, lluvia, salpicaduras de agua o rocío
• Golpes y tensiones mecánicas
• Campos magnéticos y eléctricos
• Potencias eléctricas superiores a las especificadas
• Frío, calor, luz solar directa y altas fluctuaciones de temperatura
• Polvo
• Cubrir que obstruya la circulación del aire
• Manipulaciones dentro del conjunto

No coloque objetos que contengan líquidos encima de la unidad.
Las velas y otras llamas abiertas deben mantenerse alejadas de la unidad en todo momento para evitar la propagación del fuego.

Este dispositivo ha sido construido exclusivamente para uso privado en entornos domésticos. Los servicios de garantía cubren este uso previsto.

PARA PREVENIR DESCARGAS ELÉCTRICAS, NO ABRA LA UNIDAD. NO HAY PARTES DENTRO DE LA UNIDAD QUE PUEDAN SER REPARADAS POR EL USUARIO. LAS REPARACIONES DEBEN SER REALIZADAS ÚNICAMENTE POR UN DISTRIBUIDOR DE LOEWE.

Si ha movido la unidad de un ambiente frío a uno cálido, déjela apagada durante aproximadamente una hora para evitar la formación de condensación. No encienda la unidad hasta que haya alcanzado la temperatura ambiente. Esto previene daños graves a los componentes.

Consulte la placa de características en la parte inferior del conjunto para la designación precisa del producto.

Cuidado / Configuración

Limpieza

Limpie la unidad únicamente con un paño húmedo, suave y limpio (sin utilizar ningún tipo de agente de limpieza agresivo).

Configuración del Subwoofer 200

Información básica

• Coloque la unidad sobre una superficie estable y nivelada.
• La distancia entre el subwoofer y la fuente de audio no debe exceder los 10 m en la misma habitación.
• No coloque la unidad cerca de fuentes de calor fuertes o bajo la luz solar directa.
• Cuando instale en un gabinete o estante cerrado, deje unos 10 cm libres alrededor de la unidad para permitir que el aire circule libremente, evitando así la acumulación de calor y presión sonora.
• Retire el cable de alimentación durante las tormentas eléctricas. Las sobretensiones causadas por los rayos pueden dañar el televisor a través del sistema de antena y la red eléctrica.
• Si la unidad no se va a utilizar durante un período prolongado, el enchufe también debe desconectarse de la red eléctrica.
• El enchufe de alimentación del televisor debe ser fácilmente accesible para que el televisor pueda desconectarse de la fuente de alimentación en todo momento.
• Coloque los cables de los altavoces y de alimentación de tal manera que no puedan dañarse. El cable de alimentación no debe estar doblado ni colocado sobre bordes afilados, pisado o expuesto a productos químicos; esto último también se aplica al sistema en su conjunto. Un cable de alimentación con aislamiento dañado puede causar descargas eléctricas y presenta un riesgo de incendio. Como tal, debe cambiarse antes de que la unidad se use nuevamente.
• Al desenchufar la unidad de la red eléctrica, tire de la carcasa del enchufe y no del cable. Los cables en el enchufe principal podrían dañarse y podrían causar un cortocircuito al enchufarse nuevamente.
• Los altavoces generan campos de dispersión magnética que actúan en las proximidades de la carcasa. Recomendamos una distancia mínima de > 0.5 m de equipos sensibles magnéticamente, como televisores CRT, medios de datos magnéticos, etc.

Subwoofer 200

Puede colocar el subwoofer en cualquier lugar del suelo.
Recomendamos el área frontal de la habitación de manera que los bajos puedan fluir libremente hacia los lados y hacia abajo.

Atención :
El suministro de aire en la parte trasera del subwoofer nunca debe ser impedido. Asegure una distancia suficiente (> 10 cm) al suelo o la pared.

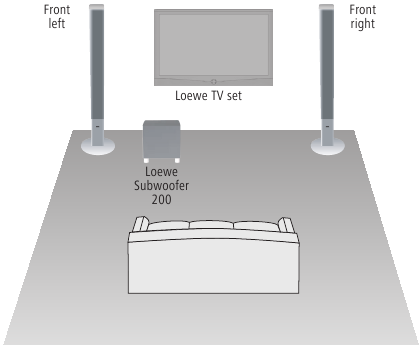

Sugerencia para la solución de configuración 2.1

Conexión

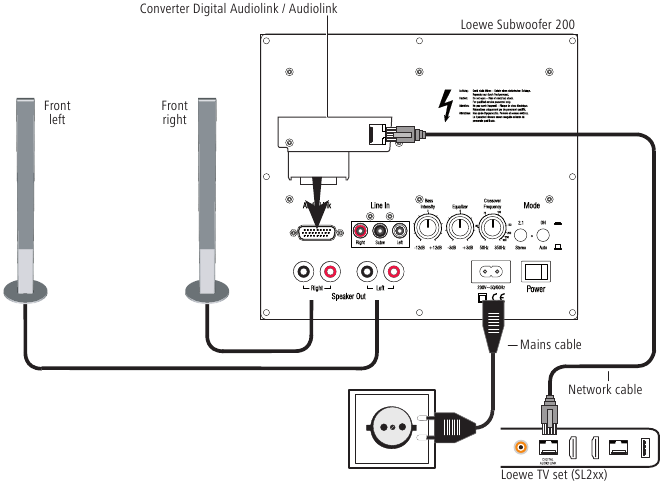

Cableado del televisor Loewe (chasis SL2xx) – Subwoofer 200 – altavoz

• El televisor debe estar equipado con un Digital Audiolink.

Puede conectar el subwoofer a través de un cable de red (Cat. 5e o superior) y el Converter Digital Audiolink / Audiolink (incluido con el Loewe Subwoofer 200, número de pedido 50212T/U/W30) o puede conectarlo de forma inalámbrica a una fuente de audio compatible a través del Module Wireless AudioLink, que se puede reequipar opcionalmente. Si desea conectar el subwoofer utilizando el cable de red, conecte el Converter Digital Audiolink / Audiolink a la toma Audiolink de 25 pines del subwoofer. Utilice el cable de red para conectar el Digital Audiolink del televisor a la toma del Converter Digital Audiolink / Audiolink.

Conecte el cable del altavoz al altavoz de acuerdo con las instrucciones de instalación correspondientes. Uno de los dos cables suele estar marcado en negro. Conecte este cable marcado en negro respectivamente con el terminal de tornillo negro Speaker Out (Salida de altavoz) al Subwoofer 200 (diagrama de conexión ver figura a la derecha) y el terminal negro en el altavoz. Para ello, gire el cierre de rosca del terminal correspondiente en el subwoofer en sentido antihorario unas 5 vueltas. Introduzca el extremo del cable en el terminal de tornillo desde abajo y cierre el terminal de tornillo girándolo en el sentido de las agujas del reloj. Conecte los cables no marcados a los terminales rojos.

Utilice el cable de alimentación suministrado para conectar la toma de 220-240 V del subwoofer a una toma de 220-240V 50/60 Hz.

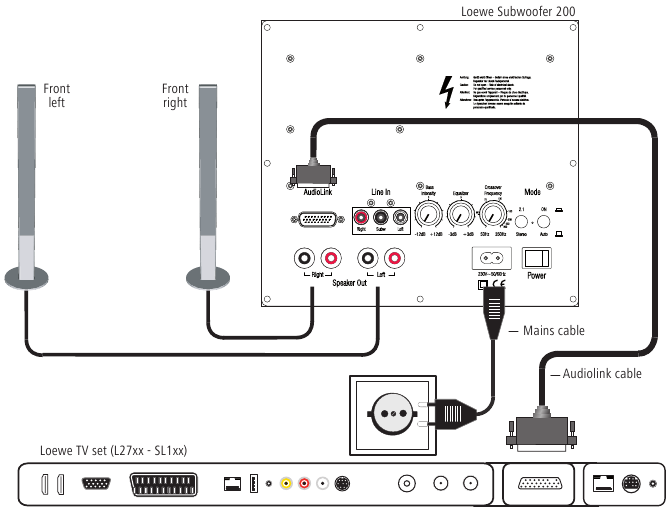

Cableado del televisor Loewe (chasis L27xx/SL1xx) – Subwoofer 200 – altavoz

• El televisor debe estar equipado con un decodificador de audio digital multicanal integrado. Si esto no se ha hecho en la fábrica, consulte a su distribuidor y solicítele el kit de actualización Loewe adecuado.

Puede conectar el subwoofer a través de un cable Audiolink o a través de la actualización opcional Module Wirless AudioLink de forma inalámbrica con una fuente de audio compatible (por ejemplo, Loewe MediaVision 3D). Si conecta el subwoofer a través del cable Audiolink, instálelo con el conector de 26 polos en el televisor Loewe y en el subwoofer (toma Audiolink ).

Conecte el cable del altavoz al altavoz de acuerdo con las instrucciones de instalación correspondientes. Uno de los dos cables suele estar marcado en negro. Conecte este cable marcado en negro respectivamente con el terminal de tornillo negro Speaker Out (Salida de altavoz) al Subwoofer 200 (diagrama de conexión ver figura a la derecha) y el terminal negro en el altavoz. Para ello, gire el cierre de rosca del terminal correspondiente en el subwoofer en sentido antihorario unas 5 vueltas. Introduzca el extremo del cable en el terminal de tornillo desde abajo y cierre el terminal de tornillo girándolo en el sentido de las agujas del reloj. Conecte los cables no marcados a los terminales rojos.

Utilice el cable de alimentación suministrado para conectar la toma de 220-240 V del subwoofer a una toma de 220-240V 50/60 Hz.

Puesta en marcha y ajustes

Antes de comenzar la puesta en marcha y los ajustes, asegúrese de que todos los cables estén conectados correctamente.

Encendido y apagado del subwoofer

Utilice el interruptor de red Power (Encendido) para encender el subwoofer en la posición ON (Encendido) y apagarlo en la posición OFF (Apagado).

• Si desea alternar entre los modos de funcionamiento Inalámbrico o Cable a través de Audiolink, apague la unidad durante un mínimo de 30 segundos y vuelva a encenderla.

Modo con televisores Loewe

Si el subwoofer está conectado a través de la conexión Audiolink, el interruptor Mode - ON/AUTO (Modo - Encendido/Automático) está en la posición AUTO (Automático) y el interruptor Mode - 2.1/Stereo (Modo - 2.1/Estéreo) está en la posición 2.1 position, ya no necesita encender y apagar el subwoofer por separado. Después de encender el subwoofer por primera vez, se enciende y apaga automáticamente junto con el televisor Loewe.

• Registre la presencia del subwoofer como se describe en las instrucciones de uso de su televisor Loewe en "Operating extra devices" (Funcionamiento de dispositivos adicionales) o "External devices" (Dispositivos externos).

Funcionamiento automático con otras fuentes de audio

Si no hay conexión Audiolink, el interruptor Mode - ON/AUTO (Modo - Encendido/Automático) está en la posición AUTO (Automático) y si hay señales de audio presentes en las tomas Cinch Line IN - Right/ Subw/Left (Entrada de línea - Derecha/ Subw/Izquierda) , el subwoofer se encenderá automáticamente. Después de 10 minutos sin señal de audio en estas tomas, el subwoofer se apagará automáticamente.

• El subwoofer puede encenderse automáticamente si hay señales de fallo presentes en las líneas de audio. En este caso, active el interruptor de red .
• El subwoofer puede apagarse automáticamente durante pasajes más largos y muy silenciosos. En este caso, aumente el volumen.

Funcionamiento continuo con otras fuentes de audio

Si desea utilizar el subwoofer en modo continuo, coloque el interruptor Mode - ON/ AUTO (Modo - Encendido/Automático) en la posición ON position (posición de encendido). A continuación, encienda o apague el subwoofer con el interruptor de red Power (Encendido) .

Modo estéreo

Mueva el interruptor Mode - 2.1/Stereo switch (Modo - Interruptor 2.1/Estéreo) a la posición Stereo (Estéreo) si solo está alimentando las señales de audio en las tomas Cinch Line IN - Right/Left. (Entrada de línea - Derecha/Izquierda) El gestor de graves integrado en el subwoofer dirige automáticamente los componentes de graves contenidos en las señales estéreo al canal del subwoofer.

Modo

Mueva el interruptor Mode - 2.1/Stereo switch (Modo - Interruptor 2.1/Estéreo) a la posición 2.1 si está alimentando las señales de audio en las tomas Cinch Line IN - Right/Subw/Left (Entrada de línea - Derecha/Subw/Izquierda) .

Inalámbrico

Mueva el interruptor Mode - ON/AUTO (Modo - Encendido/Automático) a la posición ON (Encendido) si desea conectar el subwoofer a una fuente de audio compatible a través de una conexión inalámbrica. Active el modo "Coupling" (Emparejamiento), como se describe en el manual de instrucciones de la fuente de audio correspondiente. Utilice un objeto afilado (por ejemplo, un clip) y pulse brevemente el botón de la abertura para mover el Module Wireless Audiolink (Módulo inalámbrico Audiolink) opcional en el modo "Coupling" (Emparejamiento). Si el registro no ha tenido éxito, inténtelo de nuevo y reduzca la distancia del subwoofer a la fuente de audio.

• La distancia entre el subwoofer y la fuente de audio no debe superar los 10 m en la misma habitación.
• Los interruptores giratorios Crossover Frequency (Frecuencia de cruce) , Equalizer (Ecualizador) y Bass Intensity (Intensidad de graves) no tienen ninguna función en el modo de funcionamiento Wireless (Inalámbrico).

Ajuste de la frecuencia de cruce

El Crossover Frequency knob (Mando de frecuencia de cruce) le ofrece la opción de ajustar la frecuencia límite para la reproducción de graves - dependiendo de los altavoces que haya conectado - entre 50 Hz y 350 Hz.

Para los sistemas de audio Loewe, el mando debe ajustarse a 350 Hz porque la frecuencia de cruce está ajustada a esto en las fuentes de audio Loewe (televisor).

Ajuste del ecualizador

El mando Equalizer (Ecualizador) le ofrece la opción de establecer una reducción o un aumento en los rangos de frecuencia más bajos (20 Hz - 50 Hz) para la reproducción de graves.

• Si el subwoofer está cerca de la esquina de la habitación, gire el Equalizer knob (Mando del ecualizador) más hacia -3 dB.
• Si el subwoofer está cerca de una pared, gire el mando Equalizer (Ecualizador) más hacia la posición central.
• Si el subwoofer está independiente en la habitación, gire el Equalizer knob (Mando del ecualizador) más hacia +3 dB.

Intensidad de graves

Puede utilizar el control Bass Intensity (Intensidad de graves) para ajustar el volumen básico de los graves a su gusto.

Datos técnicos

Loewe Subwoofer 200

Pie de imprenta

Loewe Opta GmbH es una sociedad anónima de derecho alemán con domicilio social en Kronach.

Loewe Opta GmbH Industriestrasse 11, 96317 Kronach

Fecha de edición 13.04. 4ª edición
© Loewe Opta GmbH, Kronach

Todos los derechos reservados, incluida la traducción.
El diseño y las especificaciones técnicas están sujetos a cambios sin previo aviso.

Eliminación

Caja de cartón y embalaje
De acuerdo con las normas nacionales relativas a la eliminación de materiales de embalaje, pagamos una tasa a los recicladores autorizados que recogen los embalajes de los distribuidores. No obstante, le recomendamos que conserve la caja de cartón original y el resto de los materiales de embalaje para que la unidad pueda, en caso necesario, transportarse en las condiciones más seguras posibles.

La unidad

Atención :
La Directiva de la UE 2002/96/CE regula la correcta devolución, manipulación y reciclaje de los aparatos electrónicos usados. Por lo tanto, los aparatos electrónicos viejos deben eliminarse por separado. ¡Nunca deseche esta unidad con la basura doméstica normal! Puede entregar su unidad vieja de forma gratuita en los puntos de recogida identificados o a su distribuidor si compra una unidad nueva similar. Otros detalles sobre la readmisión (también para países no pertenecientes a la UE) están disponibles en sus autoridades locales.
