Zircon StudSensor e30 - Manual del Detector de Montantes

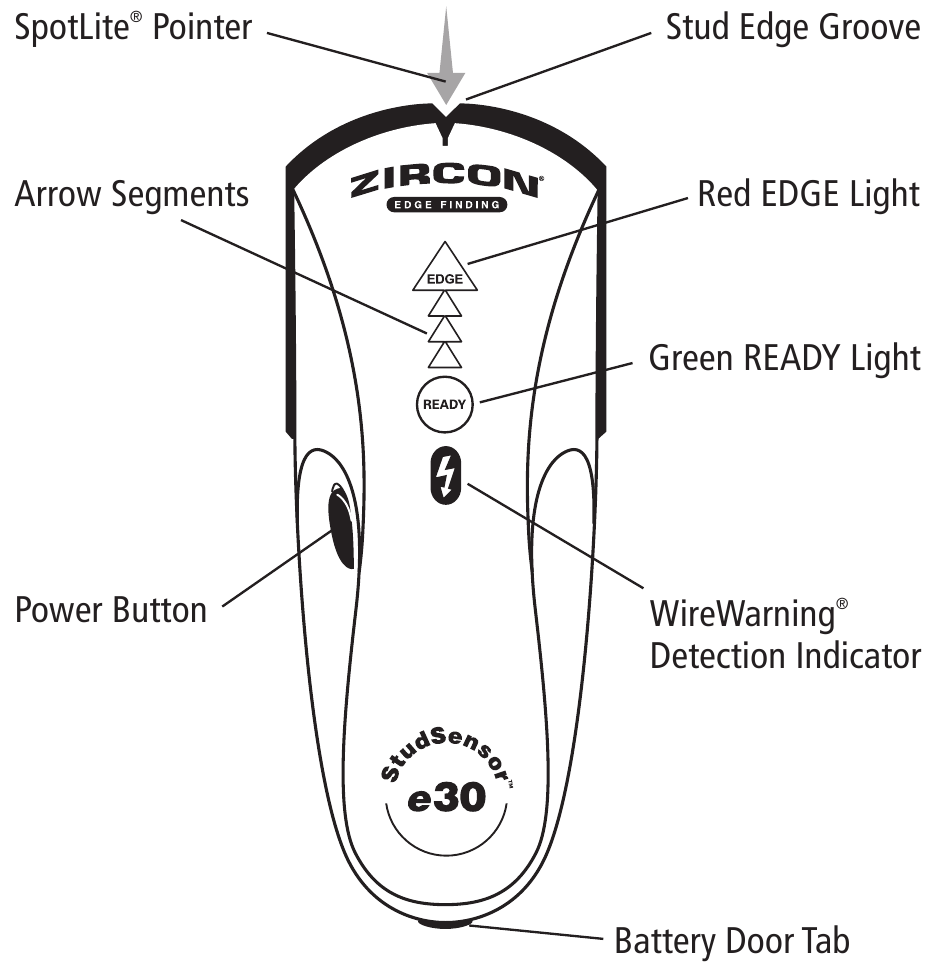

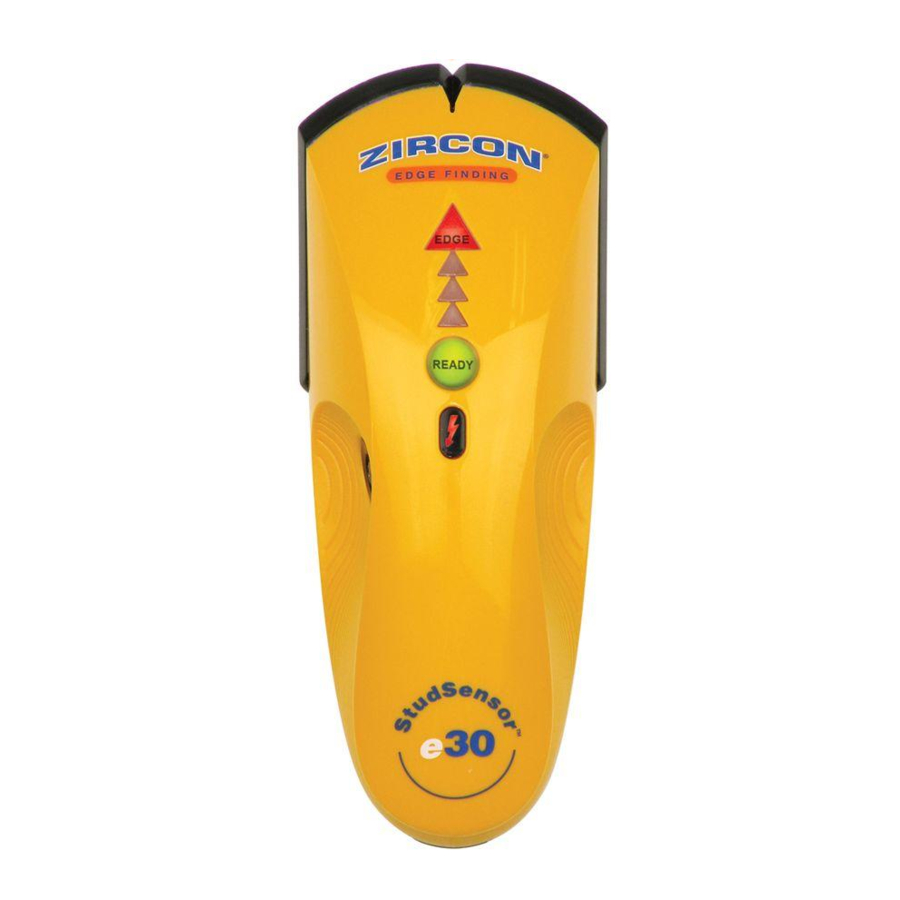

Visión General
El detector de montantes Zircon StudSensor™ e30 encuentra los bordes de montantes de madera y metal de hasta 19 mm de profundidad en las paredes.
Cuenta con una carcasa elegante y de alto impacto, con un diseño patentado de agarre tipo pinza y un nuevo puntero SpotLite®.
La detección WireWarning® detecta y alerta automáticamente al usuario sobre cables de CA con corriente. Cuando se detecta voltaje de CA, se iluminará el icono AC WireWarning®.
INSTALACIÓN DE LA BATERÍA
Presione la pestaña de la puerta de la batería en la parte inferior de la herramienta y abra la puerta. Inserte una batería nueva de 9 V, haciendo coincidir los terminales positivo (+) y negativo (-) con los iconos impresos en la parte posterior. Coloque la batería en su lugar y vuelva a colocar la puerta.
CONSEJOS DE OPERACIÓN
- Posición de la herramienta: Para un uso adecuado, siempre coloque el escáner plano contra la superficie antes de encenderlo.
- Encendido: Mantenga presionado el botón de "Power" (Encendido) continuamente mientras esté en uso.
- Operación: Mueva la unidad lentamente, mientras la mantiene plana contra la pared. No la balancee, incline ni levante.
Si está recibiendo resultados de escaneo erráticos, puede ser el resultado de la humedad, la humedad dentro de la cavidad de la pared o el panel de yeso, o pintura o papel tapiz recién aplicado que no se ha secado por completo. Si bien la humedad no siempre es visible, interferirá con los sensores de la herramienta. Espere unos días para que la pared se seque.
TRABAJANDO CON DIFERENTES MATERIALES
Paredes recién pintadas: Puede tardar una semana o más en secarse después de la aplicación.
Papel tapiz: El StudSensor™ e30 funciona normalmente en paredes cubiertas con papel tapiz o tela, a menos que los materiales sean de papel de aluminio metálico, contengan fibras metálicas o estén aún húmedos después de la aplicación. Listones y yeso: Debido a las irregularidades en el grosor del yeso, no se recomienda el uso de esta herramienta en listones y yeso.
El StudSensor™ e30 no puede escanear montantes y viguetas de madera a través de baldosas de cerámica o alfombras y almohadillas.
Nota: La profundidad y la precisión de la detección pueden variar debido a la humedad, el contenido de los materiales, la textura de la pared y la pintura.
No confíe exclusivamente en el detector para ubicar elementos detrás de la superficie escaneada. Utilice otras fuentes de información para ayudar a ubicar los elementos antes de penetrar la superficie.
Dichas fuentes adicionales incluyen planos de construcción, puntos de entrada visibles de tuberías y cableado en las paredes, como en un sótano, y en las prácticas estándar de espaciamiento de montantes de 41 y 61 cm.
ENCONTRANDO UN MONTANTE
Siempre escanee los montantes con el escáner colocado plano contra la pared. Coloque la herramienta plana contra la pared, luego presione y mantenga presionado el botón de "Power" (Encendido). No mueva la unidad hasta que se complete la calibración. Cuando se complete la calibración, la luz verde READY (LISTO) se iluminará.
Continúe manteniendo presionado el botón de "Power" (Encendido), luego deslice lentamente la unidad horizontalmente a través de la pared, hacia la izquierda o hacia la derecha. A medida que comience a acercarse a un montante, los segmentos de la flecha comenzarán a encenderse.
Cuando la luz roja EDGE (BORDE) superior esté encendida, el puntero SpotLite® brille y suene un tono constante, habrá localizado el borde del montante. Marque este punto.
Sin soltar el botón de "Power" (Encendido), continúe escaneando más allá del punto marcado hasta que la luz roja EDGE (BORDE) se apague. Deslice la unidad en dirección inversa para ubicar el otro borde del montante.
Marque este segundo punto. El centro del montante se centra entre las dos marcas.
DETECCIÓN WIREWARNING
La detección WireWarning® funciona continuamente. Cuando se detecta voltaje de CA con corriente, el indicador de detección WireWarning® se iluminará. Si el escaneo comienza sobre un cable de CA con corriente, el indicador de detección WireWarning® parpadeará continuamente. Tenga mucho cuidado en estas circunstancias o siempre que haya CA con corriente.
Es posible que los localizadores de campos eléctricos no detecten cables de CA con corriente si los cables están a más de 51 mm de la superficie escaneada, encerrados en conductos, presentes detrás de una pared de corte de madera contrachapada o revestimiento de pared metálico, o si hay humedad en el entorno o la superficie escaneada.
NO ASUMA QUE NO HAY CABLES ELÉCTRICOS CON CORRIENTE EN LA PARED. NO TOME MEDIDAS QUE PUEDAN SER PELIGROSAS SI LA PARED CONTIENE UN CABLE ELÉCTRICO CON CORRIENTE. SIEMPRE CORTE EL SUMINISTRO DE ENERGÍA ELÉCTRICA, GAS Y AGUA ANTES DE PENETRAR UNA SUPERFICIE. EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES PUEDE PROVOCAR DESCARGAS ELÉCTRICAS, INCENDIOS Y/O LESIONES GRAVES O DAÑOS A LA PROPIEDAD.
PRECAUCIONES DE OPERACIÓN
Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, el StudSensor™ e30 puede detectarlos de la misma manera que los montantes. Siempre se debe tener precaución al clavar, serrar o taladrar en paredes, pisos y techos que puedan contener estos elementos.
Para evitar sorpresas, recuerde que los montantes o viguetas normalmente están espaciados a 41 cm o 61 cm de distancia y tienen un ancho de 38 mm. Cualquier cosa más junta o un ancho diferente puede no ser un montante, vigueta o cortafuegos.
Siempre corte la energía cuando trabaje cerca de cables eléctricos.
CONSEJOS ÚTILES
Consulte también CONSEJOS DE OPERACIÓN
| Situación | Causas probables | Soluciones |
Sin indicaciones |
|
|
Las luces comienzan a parpadear y la unidad emite pitidos repetidamente |
|
|
Detecta otros objetos además de los montantesEncuentra más objetivos de los que debería haber |
|
|
SpotLite, StudSensor, WireWarning y Zircon son marcas comerciales o marcas comerciales registradas de Zircon Corporation.
Visite www.ZirconEurope.com para obtener las instrucciones más recientes.
GARANTÍA LIMITADA DE 2 AÑOS
Zircon Corporation, ("Zircon") garantiza que este producto está libre de defectos de materiales y mano de obra durante dos años a partir de la fecha de compra. Cualquier producto defectuoso en garantía que se devuelva al lugar de compra con prueba de la fecha de compra será reemplazado a opción del minorista.
Esta garantía se limita a los circuitos electrónicos y la carcasa original del producto y excluye específicamente los daños causados por abuso, uso irrazonable o negligencia. Esta garantía sustituye a todas las demás garantías, expresas o implícitas, y ninguna otra representación o reclamación de ningún tipo vinculará u obligará a Zircon. Cualquier garantía implícita aplicable a este producto se limita al período de dos años posterior a su compra.
www.ZirconEurope.com • info@zircon.com
