Características

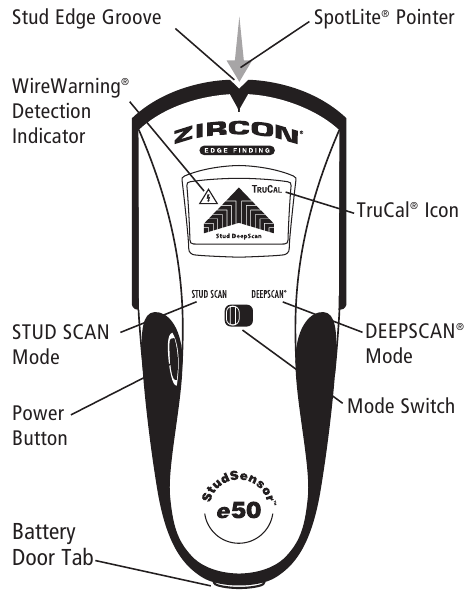

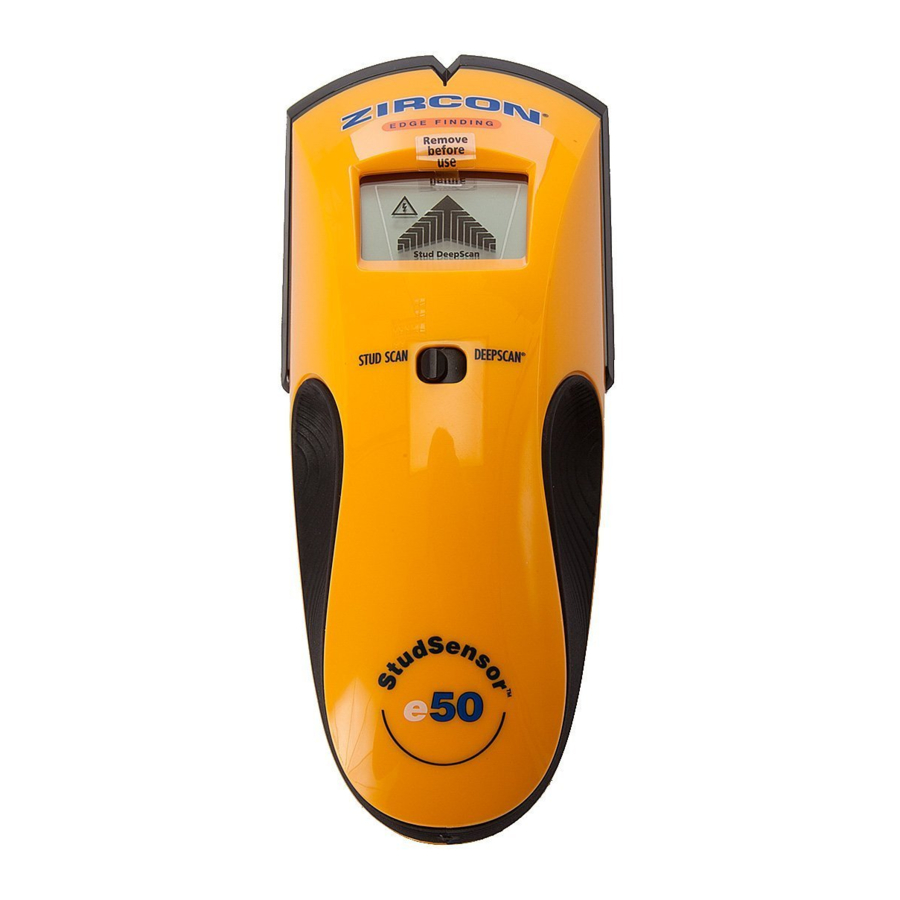

El StudSensor^™ e50 cuenta con dos modos de escaneo:

STUD SCAN (Escaneo de Montantes): Localiza los bordes de montantes de madera y metal de hasta 19 mm de profundidad
DEEPSCAN^®: Localiza los bordes de montantes de madera y metal de hasta 38 mm de profundidad

La detección WireWarning^® detecta automáticamente y alerta al usuario sobre cables de CA con corriente en los modos STUD SCAN (Escaneo de Montantes) y DEEPSCAN^®. Cuando se detecta voltaje de CA, el icono AC WireWarning^® se mostrará en la pantalla.

INSTALACIÓN DE LA BATERÍA

Presione la pestaña de la puerta de la batería en la parte inferior de la herramienta y abra la puerta.

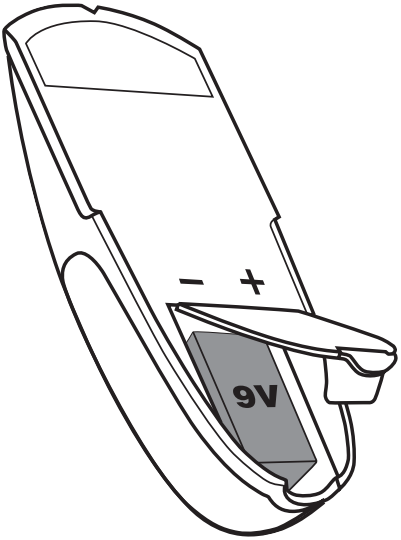

Inserte una nueva batería de 9 V, haciendo coincidir los terminales positivo (+) y negativo (-) con los iconos impresos en la parte posterior. Encaje la batería en su lugar y vuelva a colocar la puerta.

CONSEJOS DE OPERACIÓN

Para obtener resultados óptimos de escaneo:

Sostenga la herramienta recta hacia arriba y hacia abajo, paralela a los montantes, y no gire la herramienta.
Mantenga la herramienta plana contra la pared y no la balancee, incline ni presione con fuerza al deslizarla lentamente sobre la superficie que se está escaneando.
Evite colocar su otra mano, o cualquier otra parte de su cuerpo, en la superficie que se está escaneando.
Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, el escáner puede detectarlos de la misma manera que los montantes. Siempre se debe tener precaución al clavar, cortar o perforar en paredes, pisos y techos que puedan contener estos elementos.
Para evitar sorpresas, recuerde que los montantes o viguetas normalmente están espaciados a 41 o 61 cm de distancia y tienen 38 mm de ancho. Cualquier cosa que esté más cerca o con un ancho diferente puede no ser un montante, vigueta o cortafuegos.

Si está recibiendo resultados de escaneo erráticos, puede ser el resultado de la humedad, la humedad dentro de la cavidad de la pared o paneles de yeso, o pintura o papel tapiz recientemente aplicado que no se ha secado por completo. Si bien la humedad no siempre es visible, interferirá con los sensores de la herramienta. Espere unos días para que la pared se seque.

No confíe exclusivamente en el detector para localizar elementos detrás de la superficie escaneada. Utilice otras fuentes de información para ayudar a localizar elementos antes de penetrar la superficie. Dichas fuentes adicionales incluyen planos de construcción, puntos visibles de entrada de tuberías y cables en las paredes, como en un sótano, y en las prácticas estándar de espaciamiento de montantes de 41 y 61 cm.

Siempre apague la energía cuando trabaje cerca de cables eléctricos.

TRABAJANDO CON DIFERENTES MATERIALES

StudSensor^™ e50 es para uso en paredes interiores secas únicamente.

Nota: La profundidad de detección y la precisión pueden variar debido a la humedad, el contenido de los materiales, la textura de la pared y la pintura.

StudSensor^™ e50 puede escanear eficazmente a través de la mayoría de los materiales de lámina, incluyendo:

Suelos de madera desnuda (en modo DEEPSCAN^®)
Linóleo sobre base de madera
Paneles de yeso sobre revestimiento de madera contrachapada
Paredes empapeladas (si están secas)
Techos texturizados si tienen un grosor uniforme (coloque un trozo delgado de cartón en el techo y escanee sobre él para evitar dañar la textura)

StudSensor^™ e50 no está diseñado para escanear materiales como:

Baldosas de cerámica
Alfombras y acolchado
Papel tapiz con fibras metálicas
Paredes recién pintadas que aún están húmedas (puede tardar una semana o más en secarse después de la aplicación)
Paredes de listones y yeso
Tablero de aislamiento cubierto de papel de aluminio
Vidrio o cualquier otro material denso

SELECCIONANDO EL MODO

Mueva el interruptor selector al modo deseado:

STUD SCAN (Escaneo de Montantes) para encontrar montantes de madera o metal o DEEPSCAN^® para encontrar montantes detrás de paredes de más de 19 mm de espesor.

La unidad permanecerá apagada si no se presiona el botón "Power" (Encendido).

ENCONTRANDO UN MONTANTE

Siempre escanee los montantes con el escáner colocado plano contra la pared. Mueva el interruptor de modo a STUD SCAN (Escaneo de Montantes), coloque la herramienta plana contra la pared, luego presione y mantenga presionado el botón "Power" (Encendido). Espere a que suene un pitido para confirmar que la calibración se ha completado antes de mover el escáner.

Continúe manteniendo presionado el botón "Power" (Encendido), luego deslice lentamente la unidad horizontalmente a través de la pared, hacia la izquierda o hacia la derecha. A medida que comience a acercarse a un montante, los segmentos de flecha comenzarán a encenderse.

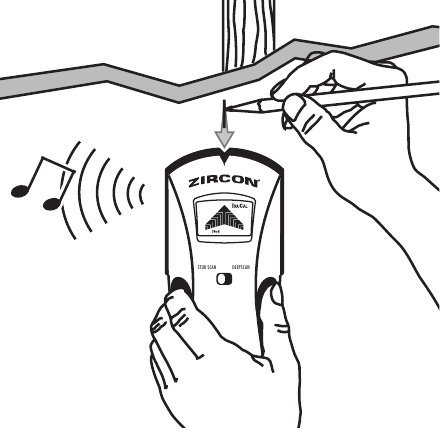

Cuando se muestre la flecha completa por primera vez, el puntero SpotLite^® brille y suene un tono constante, habrá localizado el borde del montante. Marque este punto.

Sin soltar el botón "Power" (Encendido), continúe escaneando más allá del punto marcado hasta que algunos segmentos de la flecha se apaguen. Deslice la unidad en dirección inversa para localizar el otro borde del montante.

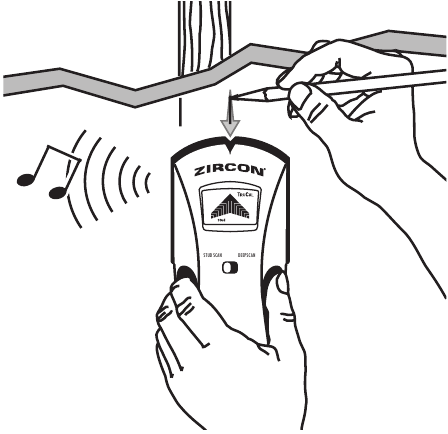

Marque este segundo punto. El centro del montante está centrado entre las dos marcas.

DETECCIÓN WIREWARNING

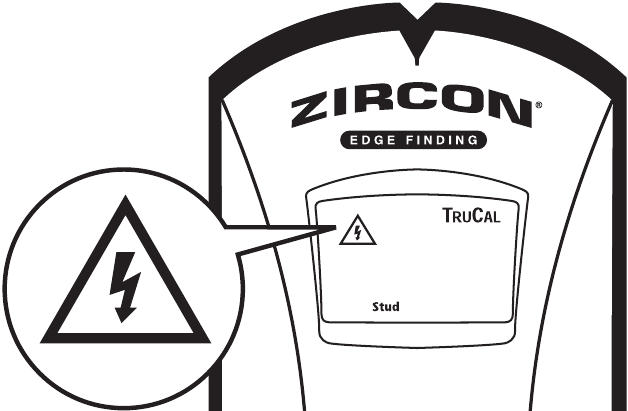

La detección WireWarning^® funciona continuamente en los modos STUD SCAN (Escaneo de Montantes) y DEEPSCAN^®. Cuando se detecta voltaje de CA con corriente, el indicador WireWarning^® aparecerá en la pantalla. Si el escaneo comienza sobre un cable de CA con corriente, el indicador WireWarning^® parpadeará continuamente. Tenga extrema precaución en estas circunstancias o siempre que haya CA con corriente.

Los localizadores de campos eléctricos pueden no detectar cables de CA con corriente si hay humedad en la pared, o si los cables están a más de 51 mm de la superficie escaneada, en conductos de plástico o detrás de una pared de corte de madera contrachapada o revestimiento de pared metálico.

NO ASUMA QUE NO HAY CABLES ELÉCTRICOS CON CORRIENTE EN LA PARED. NO REALICE ACCIONES QUE PUDIERAN SER PELIGROSAS SI LA PARED CONTIENE UN CABLE ELÉCTRICO CON CORRIENTE. SIEMPRE APAGUE EL SUMINISTRO ELÉCTRICO, DE GAS Y DE AGUA ANTES DE PENETRAR UNA SUPERFICIE. EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES PUEDE RESULTAR EN DESCARGA ELÉCTRICA, INCENDIO Y/O LESIONES GRAVES O DAÑOS A LA PROPIEDAD.

CONSEJOS ÚTILES

Vea también Consejos de Operación

Situación	Causas Probables	Soluciones
Todos los iconos LCD parpadean y la unidad emite pitidos continuamente.	El escaneo comenzó en una parte densa de la pared o sobre un montante. La unidad no está plana contra la pared. La unidad se inclinó o levantó durante el escaneo. (Todos estos factores afectan la calibración adecuada). La superficie de escaneo es demasiado densa o demasiado húmeda para que la unidad funcione.	Apague la unidad, muévala de 5 a 8 cm, presione el botón "Power" (Encendido) y comience de nuevo. En superficies rugosas, coloque un trozo delgado de cartón en la pared, escaneando sobre él para ayudar a que la unidad se deslice más suavemente. Mantenga la mano al menos a 15 cm de la unidad mientras calibra y escanea. Sostenga la unidad con el pulgar y el índice no más arriba que las empuñaduras. Tenga cuidado de no mover los dedos después de la calibración. Siempre sostenga la unidad paralela al montante y muévala perpendicular al montante que está tratando de localizar. Si está utilizando la unidad en una pared recién encintada, pintada o empapelada, espere a que se seque y vuelva a intentarlo.
No se pueden detectar montantes en el modo STUD SCAN (Escaneo de Montantes). El segmento LCD central no se enciende ni parpadea en el modo STUD SCAN (Escaneo de Montantes).	La pared es particularmente gruesa o densa.	Cambie al modo DEEPSCAN® para localizar el montante. Interprete el par de barras LCD más cercanas al centro como el borde del montante.
El icono TruCal^® se enciende pero, cuando se escanea, la unidad no hace nada más.	Es posible que la unidad no esté plana contra la pared. Si está en el modo DEEPSCAN^® (DEEPSCAN^® está iluminado), es posible que haya calibrado sobre un montante.	Sostenga la unidad de modo que las dos tiras de Velcro® en la parte posterior hagan contacto con la pared. Recalibre la unidad en un lugar diferente y vuelva a escanear el área.
Trabaja en el modo DEEPSCAN^® y no puede detectar montantes.	Es posible que haya calibrado sobre un montante. (La condición de error está desactivada en el modo DEEPSCAN^® porque es dos veces más sensible que STUD SCAN (Escaneo de Montantes)). Es posible que esté sosteniendo la unidad como un control remoto de TV, apuntándola a la pared.	Mueva la unidad de 5 a 8 cm y recalibre. Sostenga la unidad de modo que las dos tiras de Velcro® en la parte posterior hagan contacto con la pared.
Detecta otros objetos además de los montantes.	El cableado eléctrico y las tuberías de metal o plástico pueden estar cerca o tocando la superficie posterior de la pared.	Compruebe si hay otros montantes espaciados equitativamente a cada lado a 30, 41 o 61 cm de distancia o para el mismo montante en varios lugares directamente encima o debajo del área de escaneo inicial.
Sospecha de cables eléctricos, pero no detecta ninguno.	Los cables pueden estar protegidos detrás de revestimientos de paredes metálicas, paredes de corte de madera contrachapada u otro material denso, o en conductos. Es posible que los cables no tengan corriente. Es posible que no se detecten cables a más de 51 mm de la superficie.	Tenga especial cuidado si el área tiene madera contrachapada, soporte de madera gruesa detrás de paneles de yeso o paredes más gruesas de lo normal. Si un interruptor controla un tomacorriente, asegúrese de que esté encendido ("ON") para la detección, pero apagado cuando trabaje cerca de cables eléctricos. *Siempre apague la energía al cortar, clavar o perforar cerca de cables eléctricos.*
El área de detección de voltaje aparece mucho más grande que el cable real (AC solamente).	La detección de voltaje puede extenderse en paneles de yeso hasta 30 cm de cada lado de un cable eléctrico real.	Para reducir la detección, apague y vuelva a encender la unidad en el borde de donde se detectó el cable y vuelva a escanear. *Siempre apague la energía al cortar, clavar o perforar cerca de cables eléctricos.*
