Manual del NOCO Genius G750

ANTES DE USARLO, LEA Y COMPRENDA LA INFORMACIÓN DE SEGURIDAD DEL PRODUCTO. No seguir las instrucciones puede provocar DESCARGAS ELÉCTRICAS, EXPLOSIONES o INCENDIOS, que pueden provocar LESIONES GRAVES, LA MUERTE, DAÑOS AL DISPOSITIVO o A LA PROPIEDAD. No deseche esta información.

Qué hay en la caja

• Cargador inteligente G750
• (1) Conectores de pinza de batería
• (1) Conectores de terminal de ojal
• Guía del usuario
• Guía de información y garantía

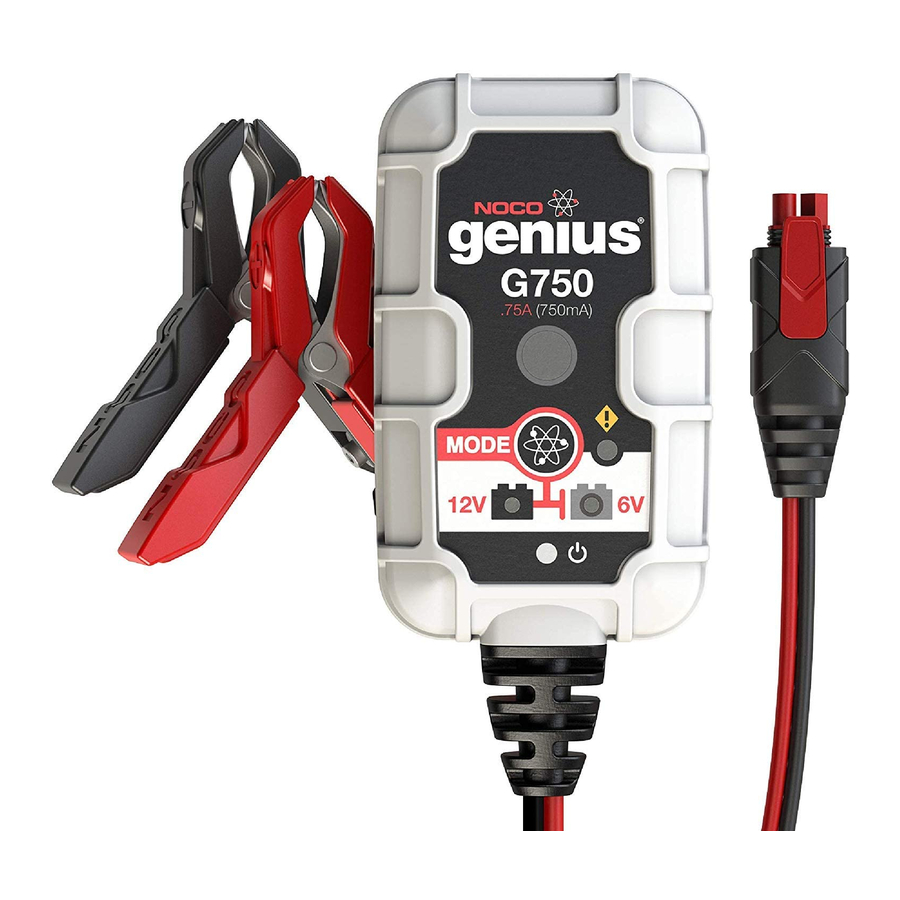

Acerca del G750

El NOCO Genius® G750 representa algunas de las tecnologías más innovadoras y avanzadas del mercado, lo que hace que cada carga sea simple y fácil. Es muy posiblemente el cargador más seguro y eficiente que jamás utilizará. El G750 está diseñado para cargar todo tipo de baterías de plomo-ácido de 6 V y 12 V, incluidas las baterías Wet (inundadas), Gel, MF (sin mantenimiento), CA (calcio), EFB (batería inundada mejorada) y AGM (esterilla de vidrio absorbente). Es adecuado para cargar baterías con capacidades de 2 a 30 amperios-hora y mantener todos los tamaños de batería.

Primeros pasos

Antes de utilizar el cargador, lea atentamente las precauciones específicas del fabricante de la batería y las tasas de carga recomendadas para la batería. Asegúrese de determinar el voltaje y la composición química de la batería consultando el manual del propietario de la batería antes de cargarla.

Montaje

El G750 es un cargador de enchufe de pared directo y es importante tener en cuenta la distancia a la batería. La longitud del cable de CC desde el cargador, ya sea con la pinza de batería o con los conectores de terminal de ojal, es de aproximadamente 148 pulgadas (3750 mm). Deje 12 pulgadas (304 mm) de holgura entre las conexiones.

Modos de carga

El G750 tiene tres (3) modos: En espera, 12V NORM y 6V NORM. Algunos modos de carga deben mantenerse pulsados durante tres (3) segundos para entrar en el modo. Estos modos de "Mantener pulsado" son modos de carga avanzados que requieren toda su atención antes de seleccionarlos. "Mantener pulsado" se indica en el cargador con una línea roja. Es importante comprender las diferencias y el propósito de cada modo de carga. No utilice el cargador hasta que confirme el modo de carga adecuado para su batería.

A continuación se muestra una breve descripción:

Uso de 6V NORM. [Mantener pulsado]
El modo de carga 6V NORM está diseñado solo para baterías de plomo-ácido de 6 voltios, como baterías de celda húmeda, celda de gel, inundadas mejoradas, sin mantenimiento y de calcio. Consulte al fabricante de la batería antes de utilizar este modo.

ESTE MODO ES SOLO PARA BATERÍAS DE PLOMO-ÁCIDO DE 6 VOLTIOS.

Conexión a la batería

No conecte el enchufe de alimentación de CA hasta que se hayan realizado todas las demás conexiones. Identifique la polaridad correcta de los terminales de la batería en la batería. El terminal positivo de la batería suele estar marcado con estas letras o símbolos (POS, P, +). El terminal negativo de la batería suele estar marcado con estas letras o símbolos (NEG, N, -). No realice ninguna conexión al carburador, las tuberías de combustible o las piezas de chapa metálica delgadas. Las siguientes instrucciones son para un sistema de tierra negativo (el más común). Si su vehículo es un sistema de tierra positivo (muy poco común), siga las siguientes instrucciones en orden inverso.

1. Conecte la pinza de batería positiva (roja) o el conector de terminal de ojal al terminal positivo de la batería (POS, P, +).
2. Conecte la pinza de batería negativa (negra) o el conector de terminal de ojal al terminal negativo de la batería (NEG, N, -) o al chasis del vehículo.
3. Conecte el enchufe de alimentación de CA del cargador de batería a una toma de corriente adecuada. No mire a la batería al realizar esta conexión.
4. Al desconectar el cargador de batería, desconecte en la secuencia inversa, retirando primero el negativo (o el positivo primero para los sistemas de tierra positiva).

Comenzar a cargar

1. Verifique el voltaje y la composición química de la batería.
2. Confirme que ha conectado correctamente las pinzas de la batería o los conectores de terminal de ojal y que el enchufe de alimentación de CA está conectado a una toma de corriente.
3. El cargador comenzará en el modo de espera, indicado por un LED naranja. En espera, el cargador no proporciona energía.
4. Presione el botón de modo para alternar al modo de carga adecuado (mantenga presionado durante tres segundos para entrar en un modo de carga avanzado) para el voltaje y la composición química de su batería.
5. El LED de modo iluminará el modo de carga seleccionado y los LED de carga se iluminarán (dependiendo del estado de la batería) indicando que el proceso de carga ha comenzado.
6. Ahora se puede dejar el cargador conectado a la batería en todo momento para proporcionar una carga de mantenimiento.

Comprensión de los LED de carga

El cargador tiene un (1) LED de carga. Este LED de carga indica el estado de carga (SOC) de la batería conectada. Vea la explicación a continuación:

Comprensión del diagnóstico avanzado

El diagnóstico avanzado se utiliza al mostrar condiciones de error. Mostrará una serie de secuencias de parpadeo que le ayudarán a identificar la causa del error y las posibles soluciones.

Todas las condiciones de error se muestran con el LED de error y el LED de espera parpadeando de un lado a otro. El número de parpadeos entre cada pulso denota una posible condición de error (excepto la polaridad inversa y la batería de bajo voltaje).

Memoria
Vuelve al último modo seleccionado al reiniciarse

Interactivo
Modifica el proceso de carga en función de la retroalimentación orgánica de la batería

Recuperación
Aplica una carga de pulso de alto voltaje cuando se detecta bajo voltaje, sulfatación o pérdida de capacidad

Seguro
Protege contra polaridad inversa, chispas, sobrecarga, sobrecorriente, circuitos abiertos, cortocircuitos y sobrecalentamiento

Rápido
Carga dos veces más rápido que los cargadores de batería tradicionales

Compensación
Se ajusta a la tensión de línea de CA variable para una carga constante

Robusto
Resistente a la suciedad, el agua, los rayos UV, los impactos y el aplastamiento

Compacto
Conversión de energía de alta frecuencia para un cargador ultracompacto, ligero y portátil

Arranque-Parada
Contrarresta las mayores demandas de energía cíclica impuestas a las baterías en los vehículos microhíbridos

Cortafuegos
Barrera de seguridad multinivel que evita condiciones anormales e inseguras

Optimización
Estabiliza la composición química interna de la batería para aumentar el rendimiento y la longevidad

Mantenimiento Plus
Mantiene la batería completamente cargada sin sobrecargar, lo que permite conectar el cargador de forma segura indefinidamente

Ahorro de energía
Minimiza el consumo de energía cuando no se necesita toda la potencia

Seguimiento de carga
Los LED de carga rastrean dinámicamente el estado de carga de las baterías cuando una carga supera la corriente de carga

Diagnóstico
Herramienta de diagnóstico visual intuitiva para detectar polaridad inversa, bajo voltaje o baterías dañadas

CANBUS
Habilita automáticamente el puerto de carga para cargar los sistemas CANBUS

Monitor térmico
Los sensores de temperatura internos ajustan la carga en función del clima ambiental

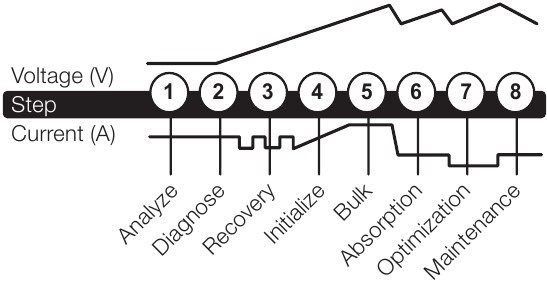

Pasos de carga

Pasos 1 y 2: Análisis y diagnóstico
Comprueba el estado inicial de la batería, incluido el voltaje, el estado de carga y el estado, para determinar si la batería es estable antes de cargarla.

Paso 3: Recuperación
Inicializa el proceso de desulfatación de recuperación (si es necesario) para baterías profundamente descargadas o sulfatadas mediante pulsos de pequeñas cantidades de corriente.

Paso 4: Inicializar
Inicia el proceso de carga con una carga suave (suave).

Paso 5: Masa
Comienza el proceso de carga masiva en función del estado de la batería y devuelve el 80% de la capacidad de la batería.

Paso 6: Absorción
Lleva el nivel de carga al 90% entregando pequeñas cantidades de corriente para proporcionar una carga segura y eficiente. Esto limita la gasificación de la batería y es esencial para prolongar la vida útil de la batería.

Paso 7: Optimización
Finaliza el proceso de carga y lleva la batería a su máxima capacidad. En este paso, el cargador utiliza perfiles de carga multicapa para recuperar completamente la capacidad y optimizar la gravedad específica de la batería para aumentar el tiempo de funcionamiento y el rendimiento. El cargador cambiará a Mantenimiento si la batería le dice al cargador que se necesita más corriente.

Paso 8: Mantenimiento
Supervisa continuamente la batería para determinar cuándo se debe iniciar una carga de mantenimiento. Si el voltaje de la batería cae por debajo de su umbral objetivo, el cargador reiniciará el ciclo de mantenimiento hasta que el voltaje alcance su estado óptimo y luego interrumpirá el ciclo de carga. El ciclo entre Optimización y Mantenimiento se repite indefinidamente para mantener la batería a plena carga. El cargador de batería se puede dejar conectado de forma segura indefinidamente sin riesgo de sobrecarga.

Tiempos de carga

El tiempo estimado para cargar una batería se muestra a continuación. El tamaño de la batería (Ah) y su profundidad de descarga (DOD) afectan en gran medida su tiempo de carga. El tiempo de carga se basa en una profundidad de descarga promedio a una batería completamente cargada y es solo para fines de referencia. Los datos reales pueden diferir debido a las condiciones de la batería. El tiempo para cargar una batería normalmente descargada se basa en un 50% de DOD.

Especificaciones técnicas
