Puesta en servicio / Conexiones eléctricas
OBSERVACIÓN: a excepción de la salida de relé, todas las conexiones de entrada/salida son de muy baja
tensión de seguridad (SELV). Estas tensiones suelen ser suministradas por el aparato y no superan los 15 V
CC.
La conexión eléctrica de la carcasa del BWT MANAGER CONNECT DUO debe estar enlazada con el
sistema de filtración de la piscina. Esta función se realiza a través de la entrada 8, que admite una tensión
máxima de 230 V
N°
1 Sonda redox (BNC)
2 Sonda pH (BNC)
3 Sonda cloro libre
4 Sonda T° C (PT 100)
Sonda de nivel del tanque de almacenamiento de cloro
5
líquido
Sonda de nivel del tanque de almacenamiento corrector
6
pH
7 Salida de relé para alarma
8 Caudalímetro (sensor tipo reed)
9 Prensaestopas Control de la bomba de filtración
10 Pasacables alimentación
11 Botón ON / OFF
P1 Conexión azul para bomba peristáltica correctora de pH
P2 Conexión amarilla para bomba peristáltica de cloro
TRATAMIENTO DEL AGUA

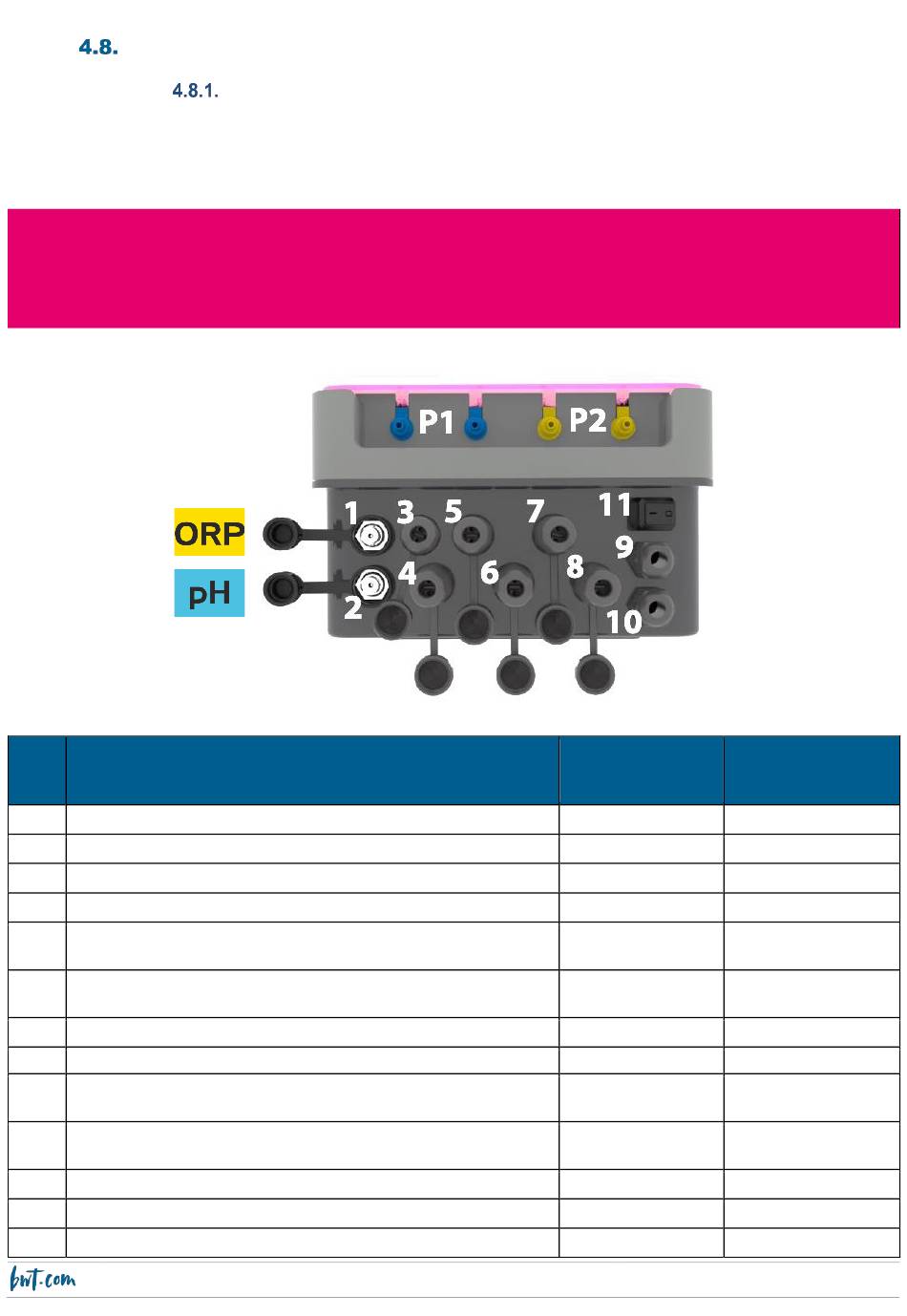

Identificación de entradas y salidas eléctricas
Descripción
ATENCIÓN
Manager Connect
Bomba de filtración
20
Manager Connect
Duo
pH -Redox pH Redox Cloro
Sí
Sí
No se utiliza
Sí
Sí
Sí
Sí
Sí
Bomba de filtración
(230 VCA)
220-240 VCA 220-240 VCA
50-60 Hz
Sí
Sí
Sí
