Raman Rxn5
3.5 Conexión de entrada de purga
El indicador Z-Purge está emparejado con una válvula de compensación de fugas manual de Purge Solutions. Se dispone de dos
modos de funcionamiento para la válvula de purga y compensación de fugas. Para el purgado, el dial situado en la válvula se
debe girar de forma que la ranura del dial quede horizontal y alineada con la posición "ON". Una vez efectuada la purga durante
el tiempo especificado, basta con girar el dial hasta que la ranura del dial quede en vertical para conmutar la válvula al modo de
compensación de fugas. El modo de compensación de fugas permite que la envolvente siga presurizada con un uso mucho menor
de aire después de que tenga lugar la purga.
El Raman Rxn5 se envía con el regulador de purga y el conjunto de filtro sin instalar. Es responsabilidad del instalador efectuar
la instalación del regulador de purga y el conjunto de filtro y establecer la interfaz entre el suministro de aire y el conjunto.
La entrada al filtro es NPT de ¼-18. Use un sellador de roscas apropiado.

3.6 Requisitos del suministro de aire

• Racor de entrada: ¼-18 NPT.
• Grado ISA: Sin hidrocarburos.
• Sin agua ni petróleo: –40 °C (–40 °F) de punto de rocío.
• Tamaño de partícula: 5 micras máx.
• Rango de presión: 50–120 psi.
• Caudal máx. para el purgado: 2,0 SCFM.
• Caudal máx. para compensación de fugas: 0,75 SCFM.
Endress+Hauser
1
2

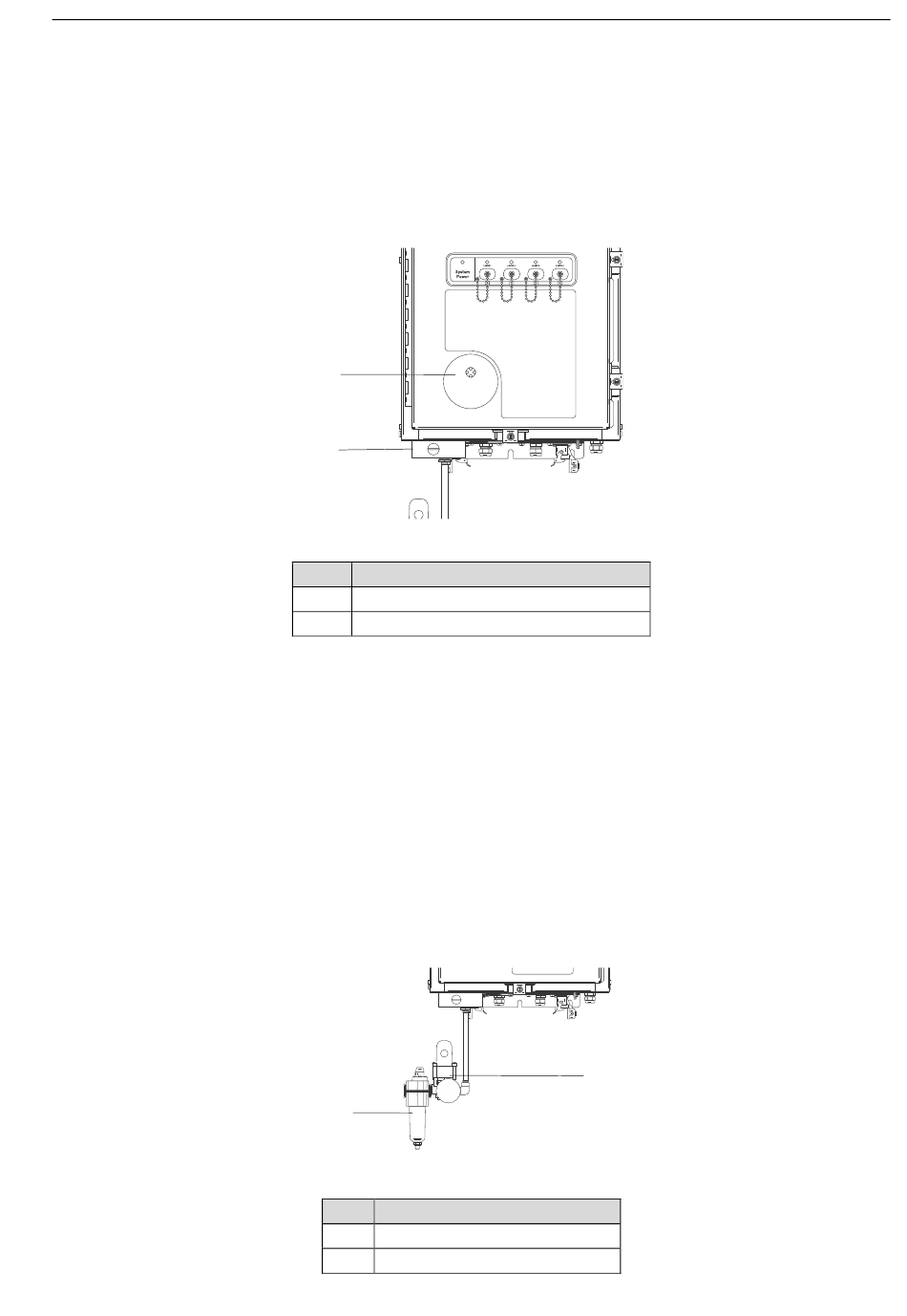

Figura 3. Indicador de purga y sistema de válvula
# Descripción
1 Indicador Z-Purge
2 Válvula de compensación de fugas manual
1
Figura 4. Regulador de purga y conjunto de filtro
# Descripción
1 Filtro
2 Regulador y medidor
Instrucciones de seguridad
