Montaje
20
¡INDICACIÓN!
Válvula multifunción: Punto de dosificación con válvula de
retroceso
Si se utiliza una válvula multifunción, es necesario que haya
una válvula de retroceso en el punto de dosificación (inte‐
grada en la válvula de dosificación suministrada). En caso
contrario, al accionarse la válvula multifunción podría produ‐
cirse el reflujo del contenido completo de la instalación a
través de la tubería de bypass de la válvula multifunción.
1. Con sensor de flujo: Introduzca el sensor de flujo en el detector de
paso y apriete la boquilla de paso y la de apriete.
2. Pase la entrada de agua de medición a través de una llave esférica
desde el circuito de filtro hasta el detector de paso (vea las ilustra‐
ciones arriba).
3. Pase la salida de agua de medición desde el detector de paso,
pasando por una llave esférica, hasta el circuito de filtro (vea las
ilustraciones arriba).
4. Por cada válvula de dosificación instale un manguito de 1/2" en el
tubo del circuito de filtro.
5. Atornille las válvulas de dosificación en un manguito del tubo del
circuito de filtro.

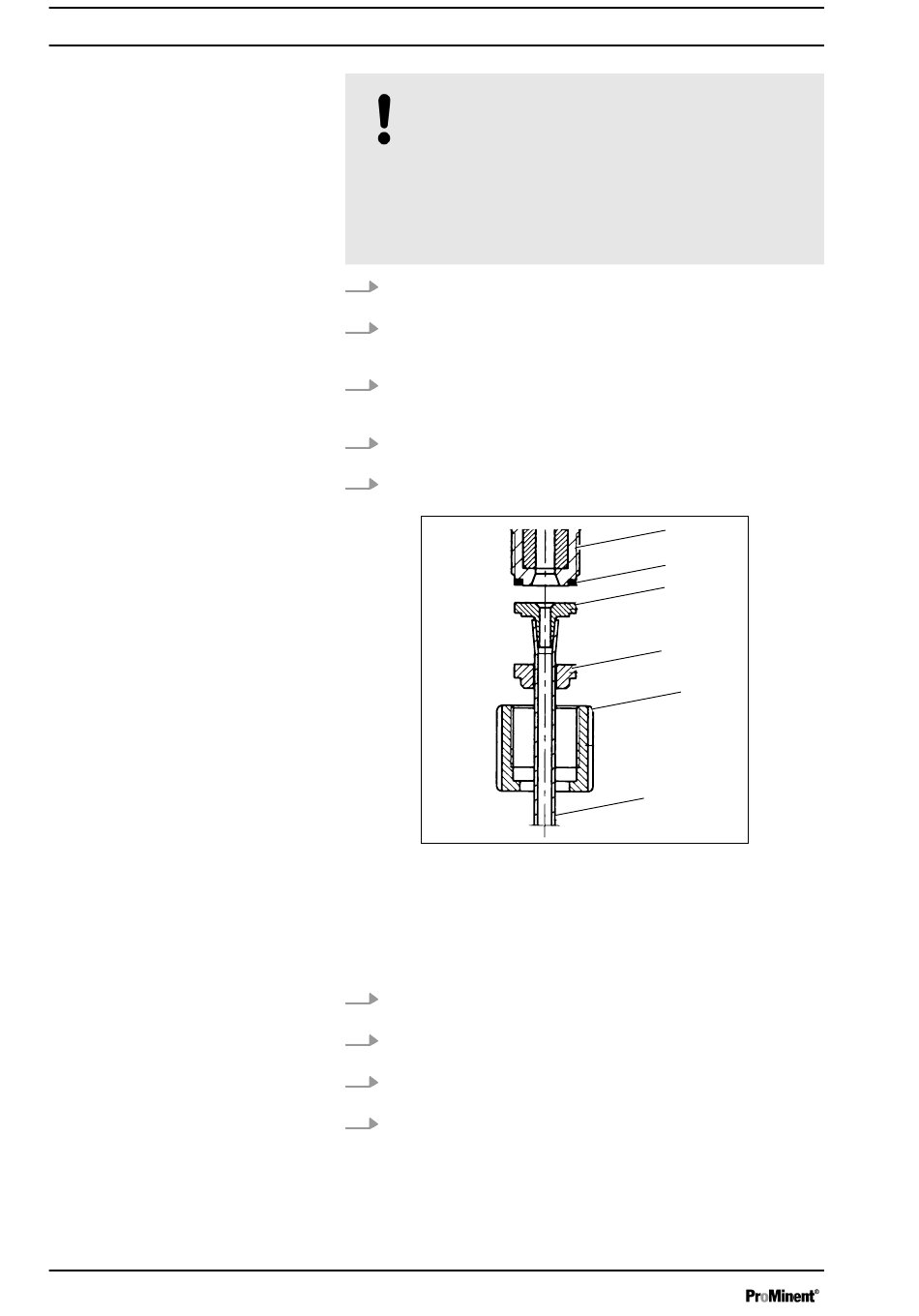

Fig. 9: Conectar la manguera con el conjunto de conexión
1. Válvula
2. Anillo en O
3. Boquilla
4. Anillo de fijación
5. Anillo retén
6. Manguera
6. Conecte la manguera de aspiración del conjunto de aspiración en la
unidad de transporte con el conjunto de conexión.
7. Conecte la manguera de impulsión en la conexión de impulsión con
el conjunto de conexión.
8. Vuelva a introducir la tubería de bypass en el depósito de dosifica‐
ción.
9. Conecte la manguera de impulsión en la válvula de dosificación con
el conjunto de conexión.
1
2
3
4
5
6
A0929
