Montaje

5 Montaje

5.1 Montaje en pared

16
Fije el sistema de dosificación en posición vertical y perpen‐
dicular a una pared o a un sistema de sujeción estable.
Se debe poder acceder fácilmente al sistema de dosifica‐
ción.
Seleccione la altura de montaje de forma que:
la pantalla del regulador se pueda leer fácilmente
n
la tapa del regulador pueda estacionarse dentro del marco de la
n
[posición de estacionamiento] (150 mm)
bajo el detector de paso haya espacio suficiente para realizar los tra‐
n
bajos de mantenimiento (100 mm)
haya espacio suficiente para los recipientes de productos químicos
n
(600 mm)
el nivel de líquido de todos los recipientes de productos químicos se
n
encuentre por debajo de las bombas de dosificación
no se supere la altura de succión máxima de las bombas de dosifica‐
n
ción.
10 mm
1

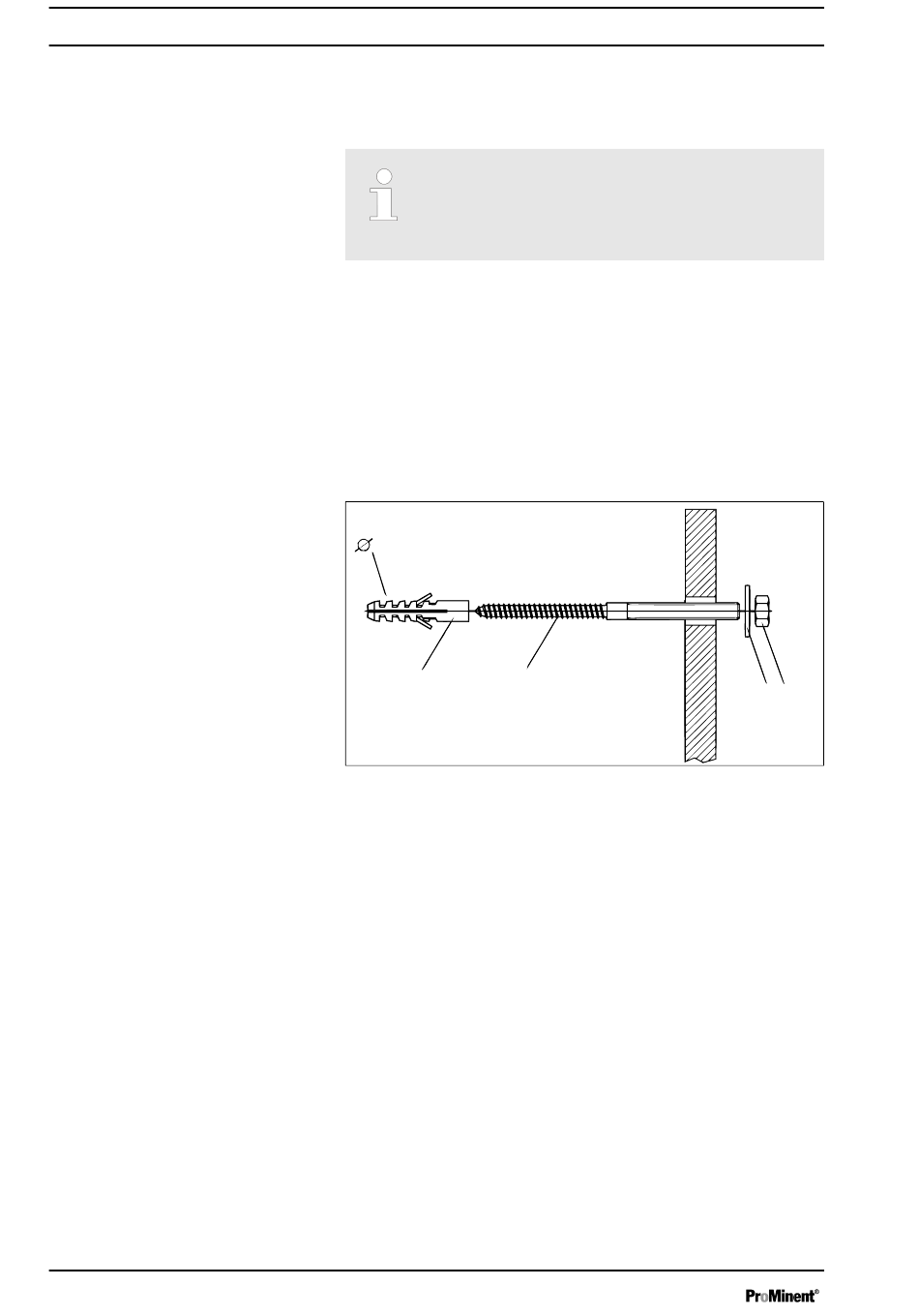

Fig. 5: Espárrago de doble rosca
1 Clavija (versión según la base y conforme al fabricante de la clavija)
2 Espárrago de doble rosca
3 Arandela
4 Tuerca hexagonal
2
3 4
A0924
