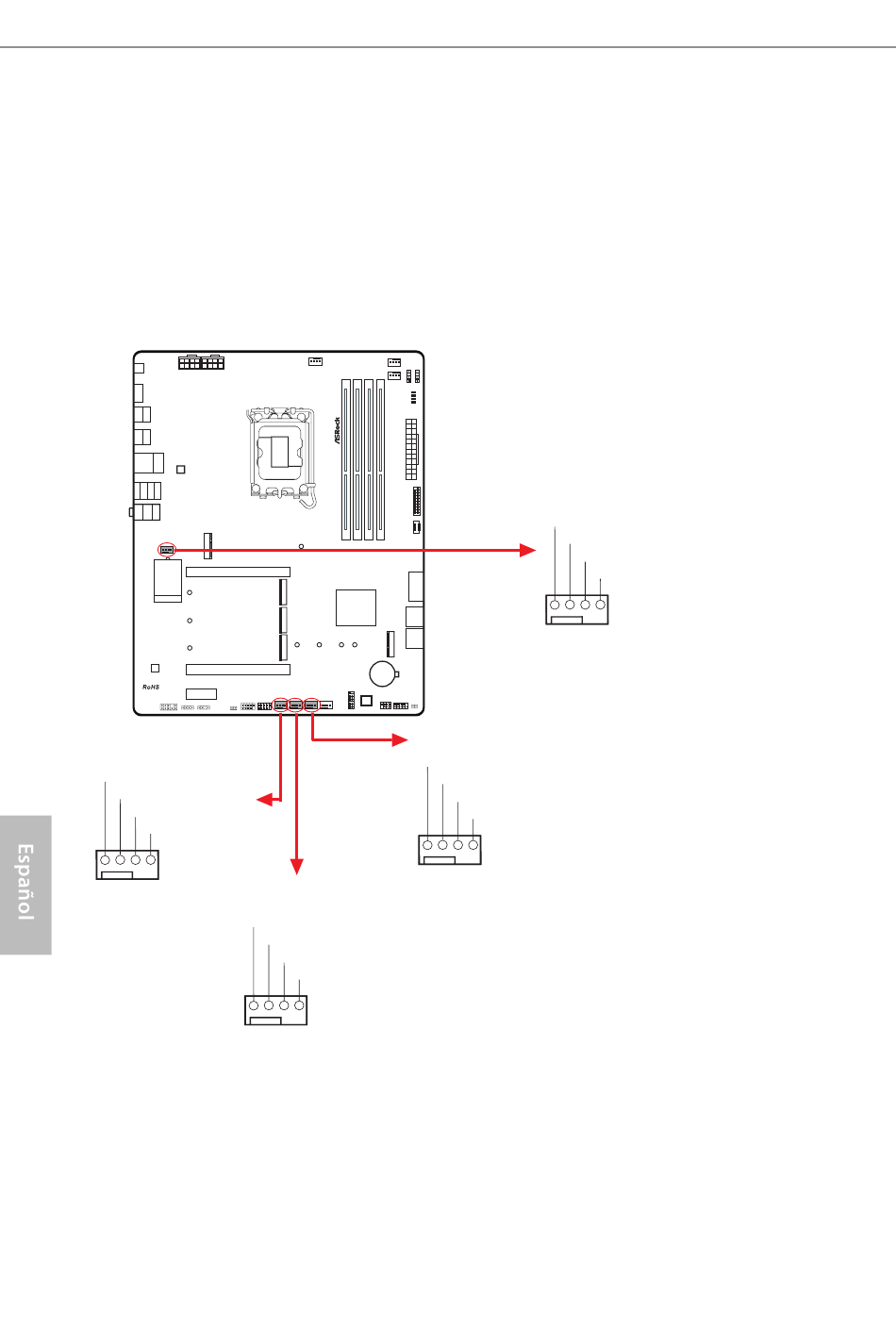

Conectores para el ventilador del chasis
(CHA_FAN1 de 4 contactos) (consulte la página 7, Nº 22)
(CHA_FAN2 de 4 contactos) (consulte la página 7, Nº 23)
(CHA_FAN3 de 4 contactos) (consulte la página 7, Nº 24)
(CHA_FAN4/WP de 4 contactos) (consulte la página 7, Nº 31)
Este conector permite conectar ventiladores de caja o radiador. Si tiene pensando
conectar un ventilador de 3 contactos, hágalo en el contacto 1-3.
CHA_FAN4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
CHA_FAN1
CHA_FAN3
GND
GND
FAN_VOLTAGE
FAN_VOLTAGE
CHA_FAN_SPEED
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED_CONTROL
1 2 3 4
1 2 3 4
CHA_FAN2
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
