ASROCK Z890 RIPTIDE WiFi Manual De Usuario página 36

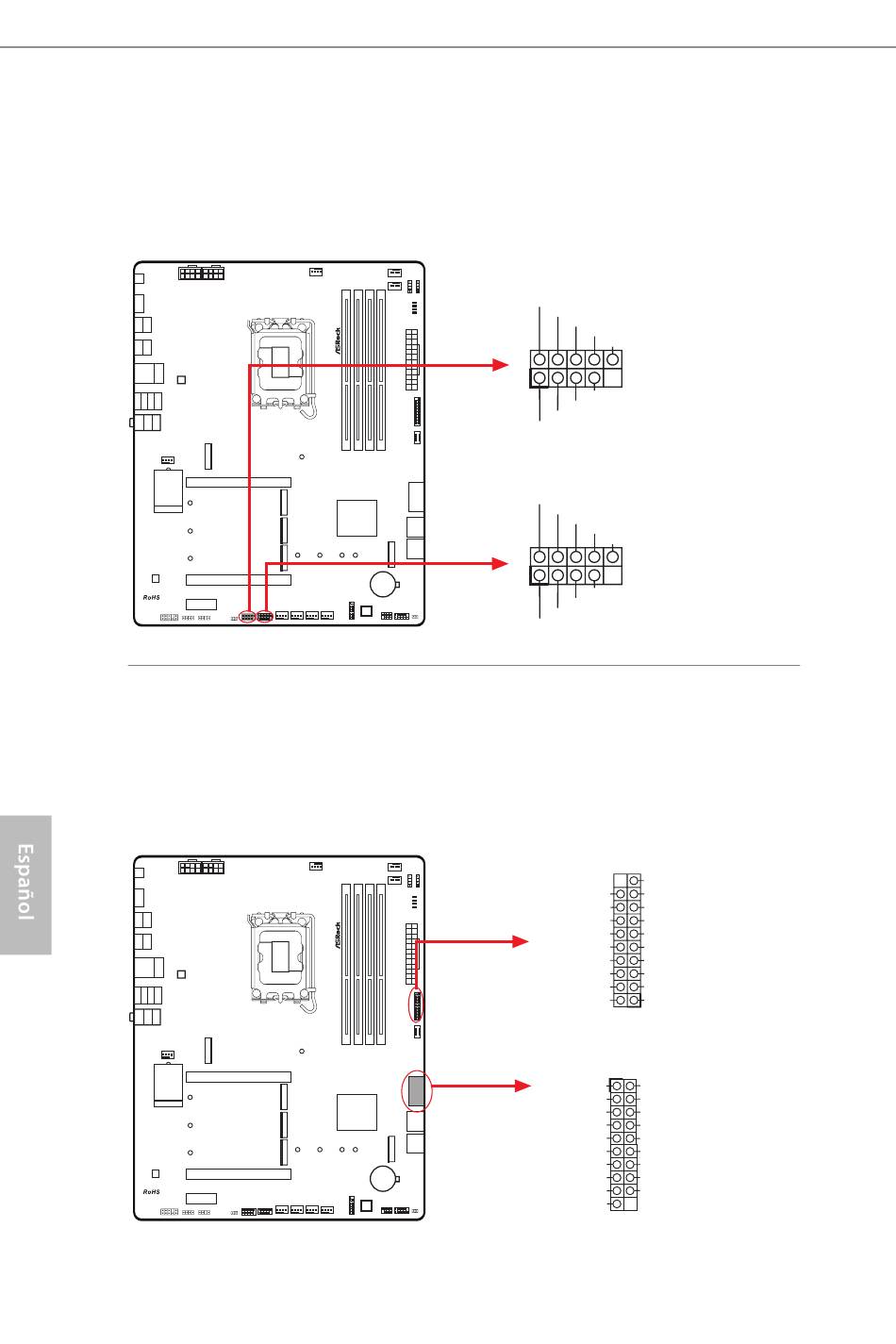

Cabezales USB 2.0
(USB_3_4 de 9 contactos) (consulte la página 7, Nº 25)
(USB_5_6 de 9 contactos) (consulte la página 7, Nº 26)
Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.
Cabezales USB 3.2 Gen1
(USB32_7_8 de 19 contactos) (consulte la página 7, Nº 12)
(USB32_9_10 de 19 contactos) (consulte la página 7, Nº 14)
Hay dos bases de conexiones en esta placa base. Cada base de conexiones USB 3.2 Gen1
admite dos puertos.
32
USB_5_6
USB_PWR
-B
+B
GND
DUMMY
1
GND
+A
-A
USB_PWR
USB_3_4
USB_PWR
-B
+B
GND
DUMMY
1
GND
+A
-A
USB_PWR
USB32_7_8
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB32_9_10
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
GND
IntA_PB_D-
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- Vbus
Vbus
