5. CABLEADO ELÉCTRICO
5.1 Cableado eléctrico
ATENCIÓN
1. Este sistema de aire acondicionado requiere un suministro eléctrico
especial con una tensión que se ajuste a la tensión nominal.
2. La instalación del cableado debe llevarla a cabo un técnico
profesional de acuerdo con las instrucciones descritas en el etiquetado
del diagrama de circuitos.
3. El cable de alimentación y el cable de puesta a tierra deben ir
conectados a sus terminales correspondientes.
4. La conexión del cable de alimentación y del cable de puesta a tierra
se debe llevar a cabo con las herramientas adecuadas.
5. Los terminales de conexión del cable de alimentación y del cable de
puesta a tierra deben quedar bien sujetos. Revíselos con regularidad y
compruebe que no se han soltado.
6. Utilice solo los componentes eléctricos que especifica nuestra
empresa y solicite al fabricante o al distribuidor autorizado el servicio
de instalación y el servicio técnico. Si la instalación del cableado no
cumple la normativa sobre instalaciones eléctricas, se producirán
fallos de funcionamiento en el mando, descargas eléctricas y otro tipo
de problemas.
7. Los cables fijos conectados deben contar con dispositivos de
desconexión que vayan instalados con una separación de,
al menos 3 mm.
8. Calibre los dispositivos antifugas conforme a los requisitos de la
normativa sobre equipos eléctricos de su país.
9. Tras finalizar la instalación del cableado, revísela cuidadosamente
antes de conectar el suministro eléctrico.
10. Lea atentamente las etiquetas informativas del armario eléctrico.
11. Informe al usuario de que no puede intentar reparar el equipo
por su cuenta, ya que una reparación mal hecha puede provocar
descargas eléctricas, daños al mando y otros problemas. Si el usuario
necesita servicios de reparación, póngase en contacto con el centro
de mantenimiento.
12. El tipo de cable de alimentación a utilizar debe ser H07RN-F.
5.2 Especificaciones del suministro eléctrico
Table 5-1
Elemento Suministro eléctrico de la unidad exterior
Alimentación
eléctrica
Model
380-415V
MC-SU30-RN1L
3N~50Hz
380-415V
MC-SU60-RN1L
3N~50Hz
5.3 Requisitos de la conexión eléctrica
5.3.1 El armario de conexiones no requiere más componentes de
control (como relés, por ejemplo). Los cables de suministro eléctrico
y los cables de control que no estén conectados a este armario
no podrán conectarse a la caja de conexiones. De lo contrario, las
interferencias electromagnéticas pueden provocar el fallo de la
unidad y de sus componentes de control, e incluso dar lugar a daños
que provocarían fallos de protección.
5.3.2 Los cables que vayan conectados a la caja de conexiones
deben disponerse de forma independiente.
5.3.3 Por norma general, los cables de alta tensión circulan por la
caja de conexiones y la placa base cuenta con una corriente alterna
de 220-230 V, por tanto, la conexión eléctrica debería cumplir con el
principio de separación entre líneas de alta tensión y líneas de baja
tensión. Los cables de alimentación deben mantener una distancia
de más de 100 m con respecto a los cables de control.
5.3.4 La unidad solo admite una potencia nominal de 380-415V
3N~50Hz y un rango de tensión máxima permitida de
342V~440V (para MC-SS35/RN1L) y 342V-356V (para
MC-SS65/RN1L&MC-SS130/RN1)).
Interruptor
Fusible Cableado
manual
2
10mm
50A 36A
(<20m)
2
25mm
100A 70A
(<20m)
5.3.5 Todas las conexiones eléctricas deben cumplir con la normativa
sobre conexiones eléctricas de su país. Conecte los cables adecuados
al terminal de suministro a través de los orificios de conexión situados
en la parte inferior del armario eléctrico. El usuario será responsable de
proporcionar la protección contra tensión y corriente de la entrada de
alimentación de la unidad.5.3.6 Los distintos suministros eléctricos que
proporcionan corriente a la unidad deben ir conectados a un interruptor
manual. Así se garantiza que las tensiones de los nodos del circuito
eléctrico de la unidad se liberan al apagar el interruptor.
5.3.7 Utilice cables de alimentación que cumplan con las
especificaciones. No comparta la toma de corriente de la unidad con
otros dispositivos eléctricos, ya que podría provocar una sobrecarga.
El fusible o interruptor manual de alimentación debe ser compatible
con la tensión de funcionamiento y la corriente de la unidad. La
imagen siguiente muestra los requisitos de conexión del cableado y
los parámetros de la unidad para los sistemas con varios módulos
conectados en paralelo.
5.3.8 Algunos puertos de conexión de la caja de conexiones son
señalizaciones de interruptores a los que el usuario deberá suministrar
corriente con una tensión nominal de 220-230 Vca. El usuario deberá
adquirir por su cuenta interruptores automáticos para el suministro
eléctrico y comprobar que la tensión de los nodos se libera cuando los
interruptores se apagan.
5.3.9 Los componentes inductores que adquiera el usuario (bobinas
del contactor, relé, etc.) deben incorporar supresores estándar de
resistencia/capacitancia con el fin de evitar posibles interferencias
electromagnéticas que pudieran dar lugar a fallos de funcionamiento
de la unidad, del mando e incluso a daños personales.
5.3.10 Los cables de baja tensión conectados a la caja de conexiones
deben ir protegidos con cable blindado, que a su vez incorporarán
cables de puesta a tierra. Los cables blindados y los cables de
alimentación no deben entrar en contacto para evitar interferencias
electromagnéticas.
5.3.11 La unidad debe incluir cables de puesta a tierra que no entrarán
en contacto con los cables de puesta a tierra de líneas de tubería de
gas, líneas de tubería de agua, pararrayos o de teléfono. Una conexión
a tierra mal hecha puede provocar descargas eléctricas. Revise con
frecuencia las conexiones de la puesta a tierra.

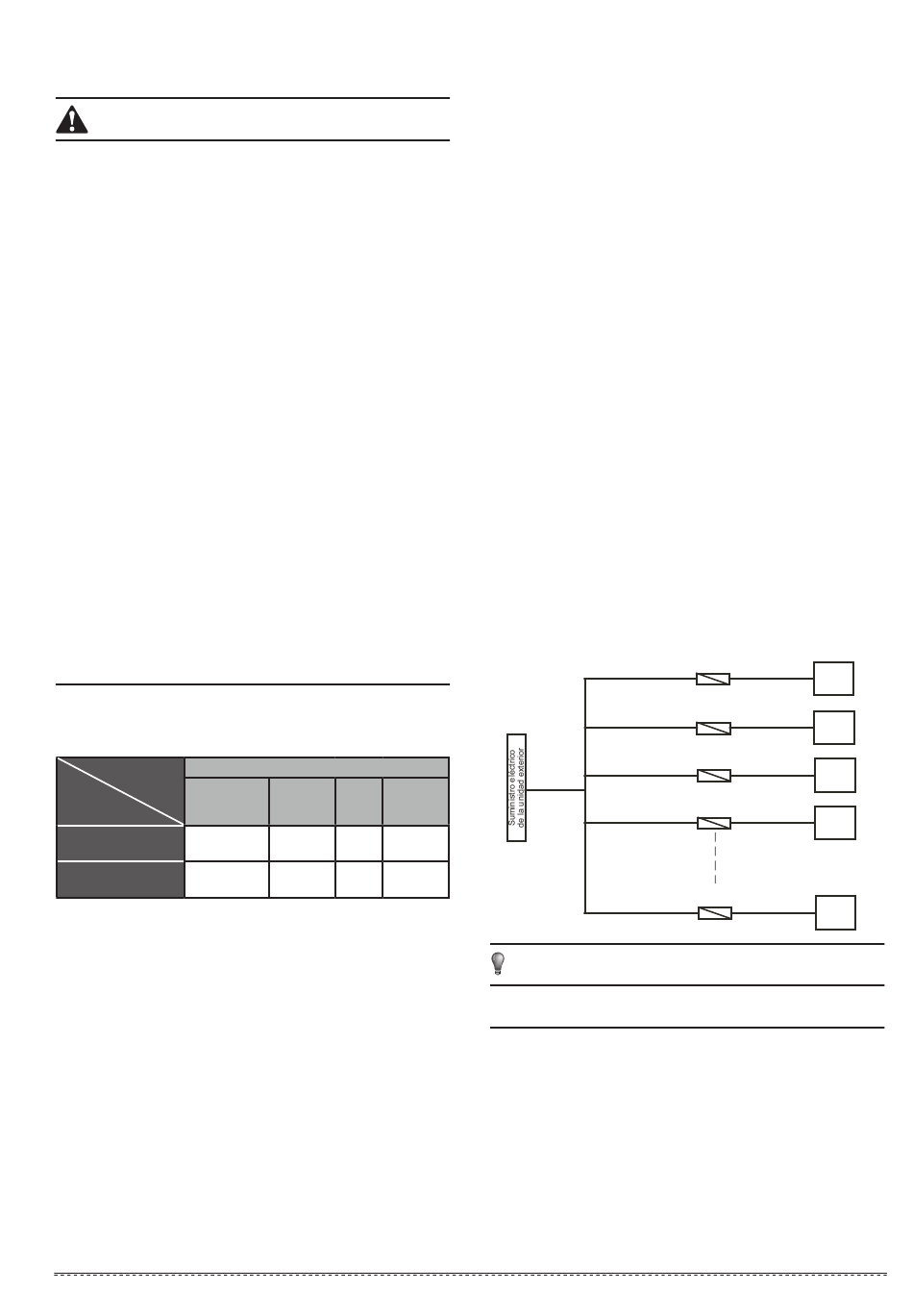

Fig. 5-1
AVISO
Solo se puede combinar un máximo de 16 módulos.
5.4 Pasos de la instalación del cableado
Paso 1. Revise la unidad y compruebe que la conexión de puesta a
tierra es correcta. Compruebe también que los dispositivos de puesta
a tierra se han montado siguiendo estrictamente los requisitos del
reglamento electrotécnico. Los cables de puesta a tierra evitan las
descargas eléctricas.
Paso 2. La caja de conexiones del interruptor de corriente principal
debe instalarse en el lugar adecuado.
Paso 3. Los orificios de conexión para el cableado del interruptor de
corriente principal deben incorporar amortiguadores.
Paso 4. Los cables del interruptor principal, los cables neutros y los
cables de puesta a tierra se guían hacia la caja eléctrica de la unidad.
Interruptor manual
Unidad
exterior 1
Interruptor manual
Unidad
exterior 2
Interruptor manual
Unidad
exterior 3
Interruptor manual
Unidad
exterior 4
Interruptor manual
Unidad
exterior 5
I&O manual
13
