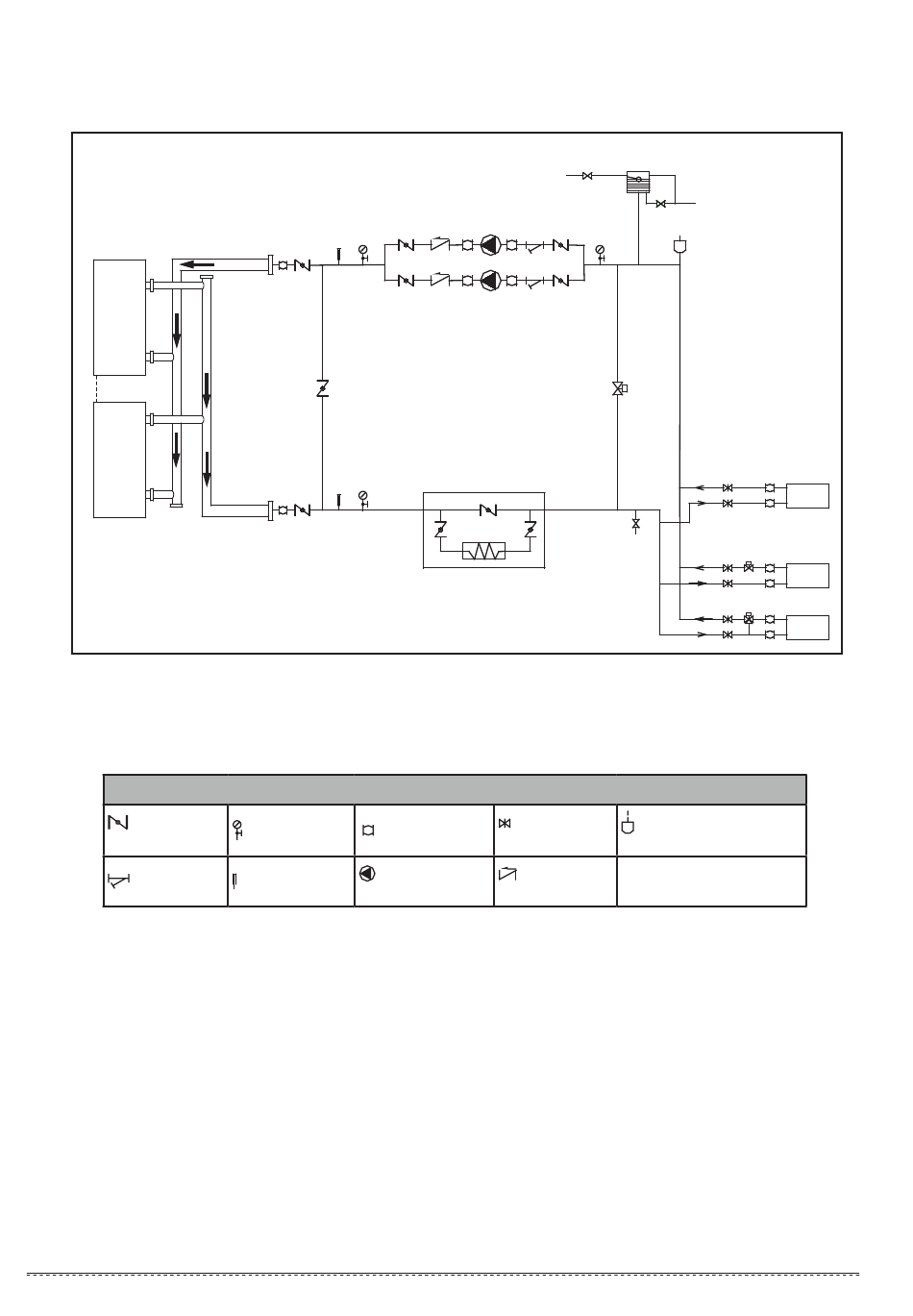

4.2 Plano de conexión del sistema de tuberías
Unidad maestra
unidad
unidad
Este es el sistema de tuberías de agua de un módulo estándar que no incluye bomba.
Válvula de
retención
Filtro en Y
I&O manual
8
Válvula de tres vías de presión diferencial
Calentador eléctrico auxiliar
Descripción de los símbolos
Junta flexible
Manómetro
Bomba de
Termómetro
circulación
Vaso de expansión
Reposición de agua
Filtro en Y,
requiere malla ≥ 16
Válvula de
desagüe
Válvula de
compuerta
Válvula
antirretorno
Fig. 4-1
Válvula de descarga de suciedad
Terminal
Válvula de dos vías
Válvula de tres vías
Válvula de descarga
automática
