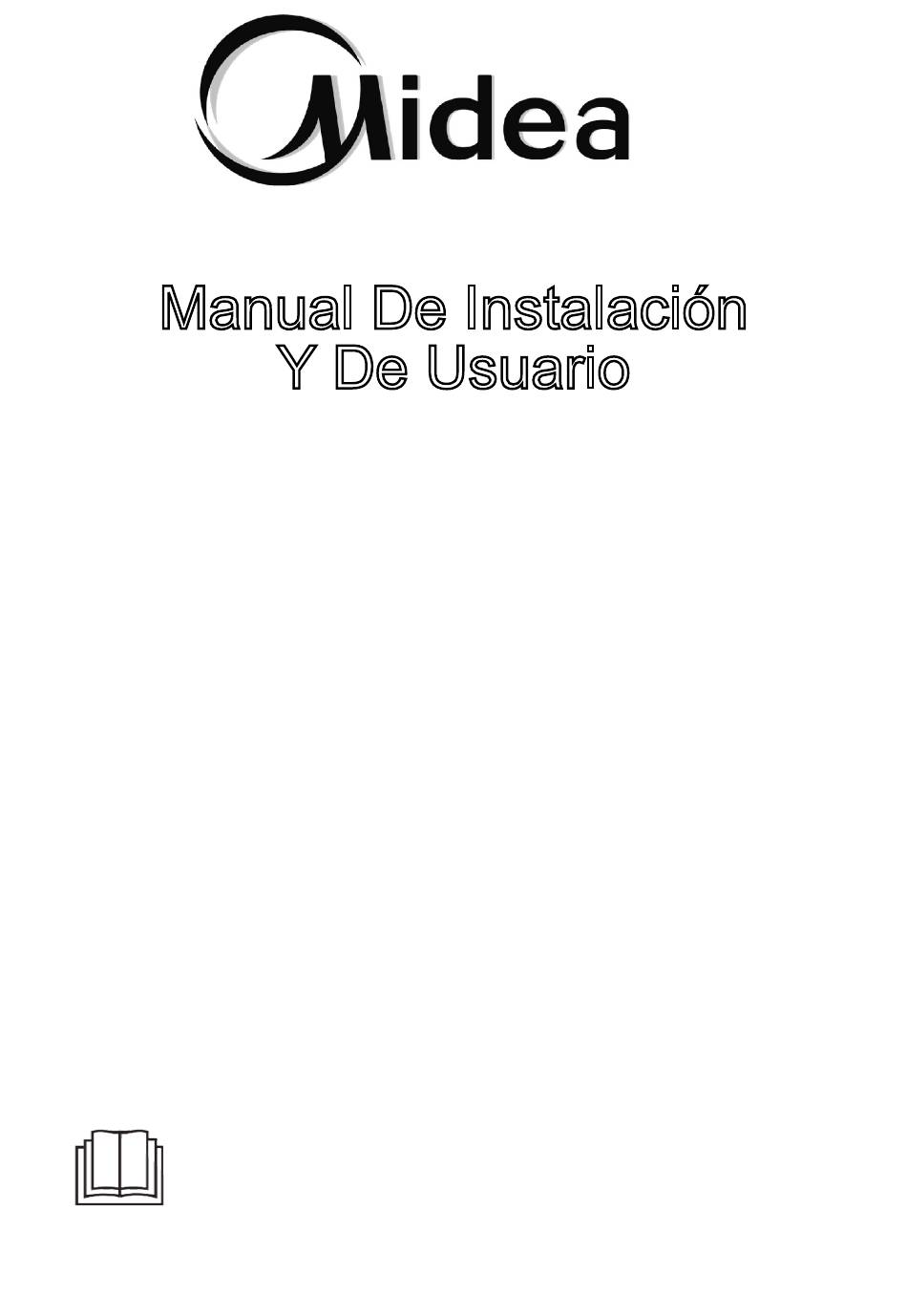

- Página 1 Manual De Instalación Y De Usuario Enfriadora de compresor rotativo enfriada por aire MC-SU30-RN1L MC-SU60-RN1L Gracias por haber adquirido nuestro producto. Antes de empezar a utilizar su equipo de aire acondicionado, lea atentamente este manual y consérvelo para futuras consultas.
-
Página 3: Accesorios
Elementos de Manual de comprobación Instalación Unidad instalación y de temperatura Transformador del mando funcionamiento de la salida de por cable agua Cantidad Apariencia Para instalación (solo son necesarios para Función ajustar el módulo principal). DESPIECE DE LA UNIDAD 1) MC-SU30-RN1L... - Página 4 2) MC-SU60-RN1L Nº Caja de Salida Carcasa Entrada NOMBRE control Compresor Evaporador Condensador de aire superior de agua eléctrico Nº Entrada Salida NOMBRE de aire de agua ADVERTENCIA: El período de garantía de la válvula de seguridad NGI es de 24 meses. Según las condiciones especificadas, si se utilizan piezas de sellado flexibles, la vida útil de la válvula de seguridad es de 24 a 36 meses, si se utilizan componentes de sellado PIFE o de metal, el promedio de expectativa de vida es de 36 a 48 meses.
-
Página 5: Funcionamiento
La tensión estándar del suministro eléctrico es 380-415 V 3N~50Hz, la tensión mínima permitida es 342 V, y la tensión máxima permitida es 456 V. b. Para obtener un rendimiento óptimo haga funcionar el equipo con la siguiente temperatura ambiente: MC-SU30-RN1L MC-SU30-RN1L MC-SU60-RN1L... -
Página 6: Tabla De Contenido
ÍNDICE PÁGINA No inspeccione ni repare el equipo por su cuenta. Consulte a un técnico especializado. No elimine este producto como si se tratara de un residuo PRECAUCIONES ..............2 urbano no seleccionado. Es importante deshacerse de él de TRANSPORTE ............... 3 modo selectivo para someterlo a un tratamiento especial. -
Página 7: Transporte
No manipule el equipo de aire acondicionado con las manos Recomendamos no instalar el equipo a una altura superior a mojadas. 1000 m. Esto podría provocar una descarga eléctrica. La temperatura que este equipo tolera durante su transporte No toque las aletas del intercambiador de calor. es -25ºC~43ºC. -
Página 8: Instalación De La Unidad
INSTALACIÓN DE LA UNIDAD 3.1 Selección del lugar de instalación 3.1.1 La unidad se puede instalar tanto en el suelo como en el tejado, pero en cualquier caso siempre con ventilación suficiente. 3.1.2 La unidad no debe instalarse en zonas donde el ruido y la vibración que produce pueda resultar una molestia. -
Página 9: Requisitos De Espacio De La Unidad
Modelo MC-SU30-RN1L MC-SU60-RN1L aire a través de los serpentines del condensador. 1870... -
Página 10: Requisitos De Espacio Para La Instalación Paralela De Varias Unidades Modulares
3.4 Requisitos de espacio para la instalación Canal de desagüe Hormigón Mortero de cemento paralela de varias unidades modulares Para evitar el flujo de retorno en el condensador y, por tanto, fallos de funcionamiento en el equipo, recomendamos la instalación paralela de varias unidades modulares siguiendo la dirección A y D como muestra la Fig. -
Página 11: Instalación De La Tubería De Agua
INSTALACIÓN DE LA TUBERÍA j. Con el fin de facilitar las tareas de mantenimiento, los tubos de entrada y salida de agua deberían incorporar un DE AGUA termómetro o un manómetro. La unidad no viene equipada con instrumentos de medición de la presión y la temperatura. El usuario deberá... -
Página 12: Plano De Conexión Del Sistema De Tuberías
4.2 Plano de conexión del sistema de tuberías Vaso de expansión Reposición de agua Válvula de descarga de suciedad Unidad maestra Filtro en Y, unidad requiere malla ≥ 16 Válvula de tres vías de presión diferencial unidad Terminal Válvula de desagüe Válvula de dos vías Calentador eléctrico auxiliar... -
Página 13: Diseño Del Tanque Del Sistema
Elemento mínimo. Para una refrigeración agradable: Modelo Mínimo Máximo G= capacidad frigorífica×2,6 L MC-SU30-RN1L Para proceso de refrigeración: G= capacidad frigorífica×7,4 L MC-SU60-RN1L 13.0 Algunas veces (especialmente durante el proceso de fabricación) y con el fin de cumplir con los requisitos relacionados con la cantidad de agua que deben contener las tuberías, es necesario... -
Página 14: Control De Calidad Del Agua
4.8 Control de calidad del agua 4.9 Guía de instalación y ajuste del interruptor de caudal 4.8.1 Control de calidad del agua Cuando se utiliza agua industrial en los circuitos de 4.9.1 Antes de instalar el interruptor de caudal, compruebe los refrigeración se pueden producir obstrucciones. -
Página 15: Instalación De Una Línea De Tubería De Agua Para Un Solo Módulo
4.10 Instalación de una línea de tubería de agua para un solo módulo MC-SU30-RN1L Caja de control eléctrico Entrada de agua Sensor de temperatura del tubo de salida de agua Tubo de salida de agua Fig. 4-5 MC-SU60-RN1L Caja de control eléctrico... -
Página 16: Instalación De Una Línea De Tubería De Agua Para Varios Módulos
La instalación de un sistema de varios módulos implica un diseño especial de la unidad. A continuación, le proporcionamos la correspondiente descripción. 4.11.1 Instalación de una línea de tubería de agua para un sistema de varios módulos 1) MC-SU30-RN1L/MC-SU60-RN1L Dirección Nº (n-1) Dirección Nº (n-n Módulo Nº... -
Página 17: Cableado Eléctrico
Suministro eléctrico de la unidad exterior Unidad exterior 3 Alimentación Interruptor Fusible Cableado Interruptor manual eléctrica manual Model Unidad exterior 4 380-415V 10mm MC-SU30-RN1L 3N~50Hz (<20m) 380-415V 25mm MC-SU60-RN1L 100A 3N~50Hz (<20m) Interruptor manual Unidad Fig. 5-1 5.3 Requisitos de la conexión eléctrica exterior 5 5.3.1 El armario de conexiones no requiere más componentes de... -
Página 18: Diagrama Esquemático Del Control Eléctrico De La Unidad
Paso 5. Los cables del interruptor principal se deben sujetar con una abrazadera. Paso 6. Los cables deben estar bien conectados a los terminales A, B, C y N. Paso 7. Las secuencias de fase deben coincidir con los cables del interruptor principal. Paso 8. - Página 19 5.6 Descripción de la Fig. 5-4 Tabla 5-2 Nº Descripción I1: detección de corriente del compresor A (código de protección P4). I2: detección de corriente del compresor B (código de protección P5). Ventilador exterior, controlado por T4. Un compresor del sistema. Válvula de expansión electrónica del sistema.
- Página 20 Detail information CN58 / CN59: puerto de alimentación de la placa de filtro CN44: puerto de control remoto Si el puerto está cerrado, es el modo de calefacción; si el puerto está desconectado, es el modo de enfriamiento CN44: puerto de control remoto (señal de ENCENDIDO / APAGADO, efecto en la unidad NO.0) CN44: Detección de flujo de agua (código de falla de la unidad principal E9) solo es válido para la unidad principal pero no válido para unidades subordinadas.
- Página 21 Detail information Tubo de código numérico 1) En caso de stand-by, se muestra la dirección del módulo; 2) En caso de una operación normal, se muestra 10. (10 seguido de punto). 3) En caso de falla o protección, se muestra el código de falla o el código de protección. Comprobación en el acto.
-
Página 22: Prueba De Funcionamiento
6. PRUEBA DE FUNCIONAMIENTO 6.1 Acciones importantes previas a la prueba de funcionamiento 6.1.1 Tras limpiar el sistema de tuberías de agua varias veces con descargas de agua, compruebe que la calidad del agua cumple los requisitos, vuelva a llenar el sistema y vacíelo. Encienda la bomba y asegúrese de que el caudal de agua y la presión del tubo de salida cumplen con los requisitos exigidos. -
Página 23: Manejo Del Equipo
MANEJO DEL EQUIPO 6.3 Prueba de funcionamiento 6.3.1 Encienda el mando por cable y compruebe si la pantalla de la unidad muestra un código de error. Si es así, primero corrija el 7.1 Condiciones de uso de la unidad error. Cuando se haya cerciorado de que el error se ha corregido, ponga en marcha la unidad siguiendo el proceso descrito en las instrucciones de control. -
Página 24: Función De Control Y Protección De La Unidad
7.3 ON/OFF 7.4 Función de control y protección de la unidad Cuando el controlador por cable está desbloqueado y la unidad está 7.4.1 La unidad tiene las siguientes funciones de protección encendida, se puede presionar "ON / OFF" para apagar la unidad debajo de la página de inicio solamente;... -
Página 25: Resolución De Problemas
7.5 Resolución de problemas Tabla 7-1 Error Posible causa Detección y solución Aire o gas sin condensación aún presentes en Descargue gas desde la toma de gases fluorados. Vuelva a vaciar el sistema. el sistema si es necesario. Los disipadores del condensador están sucios Limpie los disipadores del condensador. - Página 26 Tabla 7-1 Error Posible causa Detección y solución Presión de descarga de aire y presión de Ver «Presión de descarga de aire demasiado alta» y «Presión de aspiración de aire demasiado altas. aspiración de aire demasiado alta». El compresor se Alta tensión, baja tensión, fase de señal o Compruebe que la tensión no sea superior o inferior a la tensión detiene debido a...
-
Página 27: Mantenimiento Yconservación
MANTENIMIENTO Y Protección de la diferencia de temperatura del agua de salida y de salida (la protección se produce 3 CONSERVACIÓN veces en 60 minutos y la falla puede recuperarse con energía 8.1 Códigos de error y descripción Entrada de agua de alta temperatura en modo de enfriamiento Cuando el funcionamiento de la unidad es anómalo, las respectivas Sistema de protección anticongelante... -
Página 28: Símbolos Habituales Mostrados En Pantalla
8.2 Símbolos habituales mostrados en pantalla 8.4 Pantalla de consulta a. Los símbolos de las funciones habituales se muestran en las Pulse los botones “▲” o “▼” del mando por cable para ajustar el respectivas pantallas. número de serie de la unidad maestra. Permite consultar 16 juegos b. -
Página 29: Cuidados Y Mantenimiento
8.5 Cuidados y mantenimiento 8.9 Primer encendido tras una parada Periodo de mantenimiento Para poner en marcha el equipo tras un largo periodo de inactividad, Recomendamos que, antes de activar el equipo en verano o en primero es necesario llevar a cabo los preparativos siguientes: invierno cada año, se ponga en contacto con el servicio de atención 1) Realice una revisión y limpieza completas del equipo. - Página 30 Toneladas CO2 Refrigerante/kg refrigerante es inferior a 0,4 Mpa. Por tanto, es necesario mantener equivalentes la circulación del agua en el intercambiador de calor, o bien descargarla por completo del sistema. MC-SU30-RN1L 10.50 21.94 MC-SU60-RN1L 17.00 35.50 8.14 Cableado del puerto «ON/OFF» de la caja de control eléctrico...
-
Página 31: Tabla De Registro De Prueba Y Mantenimiento
TABLA DE REGISTRO DE PRUEBA Y MANTENIMIENTO Tabla 8-2 Modelo: Código etiquetado en la unidad: Nombre y dirección del cliente: Fecha: 1. ¿Hay suficiente caudal circulando por el lado del agua del intercambiador de calor? ( 2. ¿Se ha realizado la detección de fugas en todo el sistema de tuberías de agua? 3. -
Página 32: Tabla De Registro De Rutina
TABLA DE REGISTRO DE RUTINA Tabla 8-3 Modelo: Fecha: Clima: Tiempo de funcionamiento: Encendido ( Apagado ( Bulbo seco °C Temperatura exterior Bulbo húmedo °C Temperatura interior °C Alta presión Baja presión Compresor Tensión Corriente Tubo de entrada °C Temperatura (bulbo seco) del lado del aire del... -
Página 33: Modelos Disponibles Y Parámetros Principales
MODELOS DISPONIBLES Y PARÁMETROS PRINCIPALES Tabla 9-1 Modelo MC-SU30-RN1L MC-SU60-RN1L Capacidad de refrigeración Capacidad calorífica Entrada de refrigeración 10.8 22.0 estándar Corriente nominal de 16.7 33.9 refrigeración Entrada de calefacción 10.5 20.3 estándar Corriente nominal de 16.2 31.3 calefacción Tensión alimentación 380-415V 3N~ 50Hz Control del mando por cable, arranque automático, pantalla de estado de... - Página 34 Requisitos para los calentadores ambientales y los calentadores de combinación de la bomba de calor MC-SU30-RN1L Modelo: Bomba aire/agua: [sí] Bomba agua/agua: [sí/no] Bomba salmuera/agua: [sí/no] Bomba de calor de baja temperatura: [sí/no] Para las bombas de calor de baja temperatura, los parámetros deberán corresponder a una temperatura baja. En caso contrario, los parámetros deberán cor- responder a una temperatura media.
- Página 35 Requisitos para los calentadores ambientales y los calentadores de combinación de la bomba de calor MC-SU60-RN1L Modelo: Bomba aire/agua: [sí] Bomba agua/agua: [sí/no] Bomba salmuera/agua: [sí/no] Bomba de calor de baja temperatura: [sí/no] Equipado con calentador auxiliar [sí/no] Calentador de combinación de bomba de calor: [sí/no] Para las bombas de calor de baja temperatura, los parámetros deberán corresponder a una temperatura baja.
- Página 36 I&O manual...
- Página 37 I&O manual...
- Página 39 Version: MD17IU-001BW (20171127) 16127100000437...
