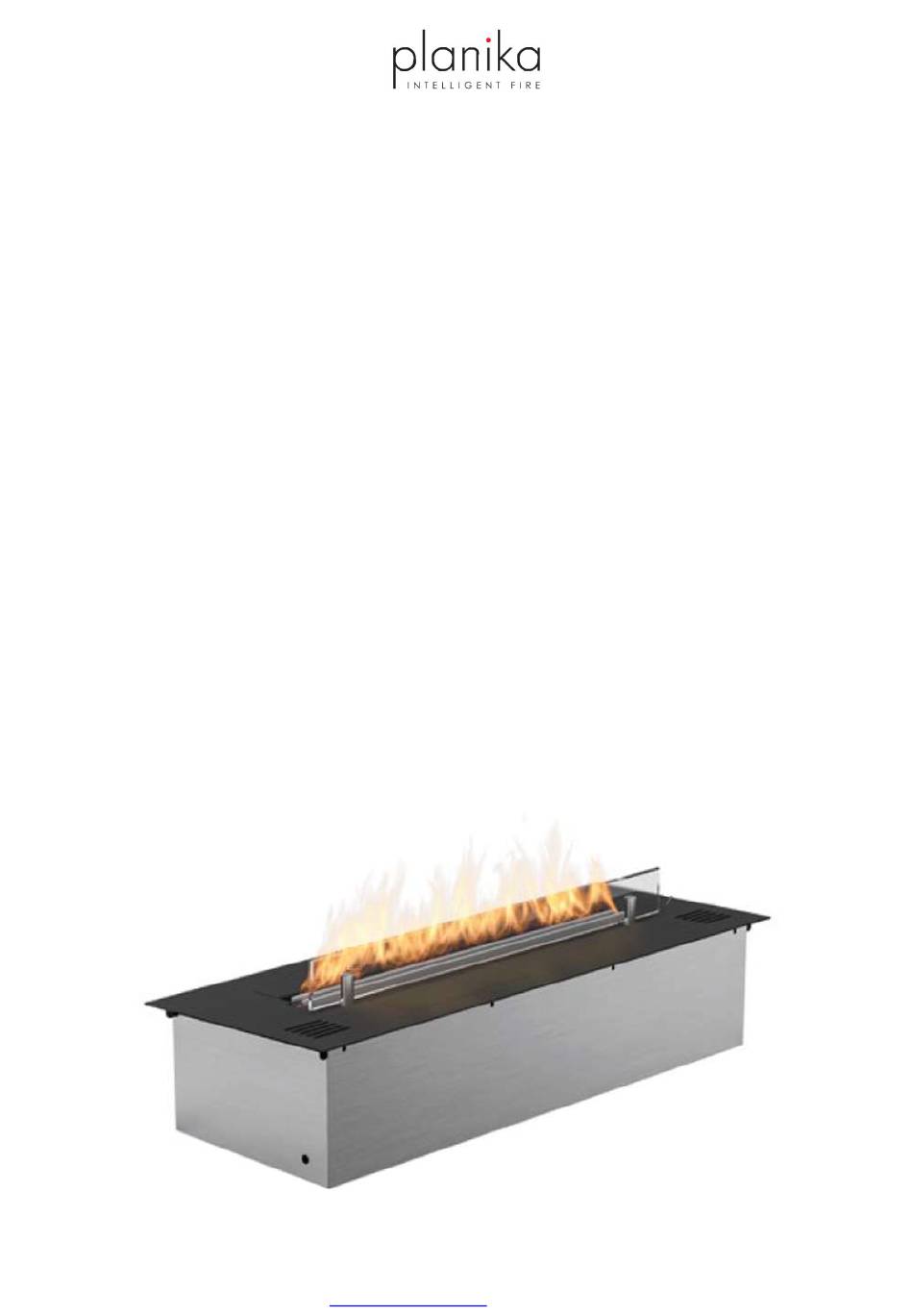

Planika Prime Fire 700 Instruction Manual
Tabla de contenido
Enlaces rápidos
EN
INSTALLATION MANUAL ....................................................................................................................................... 2
DE
MONTAGEANLEITUNG ......................................................................................................................................... 2
ES
MANUAL DE MONTAJE ......................................................................................................................................... 2
FR
NOTICE DE MONTAGE .......................................................................................................................................... 2
IT
ISTRUZIONI DI MONTAGGIO ................................................................................................................................ 2
PL
INSTRUKCJA MONTAŻU ........................................................................................................................................ 2
RU
ИНСТРУКЦИЯ ПО МОНТАЖУ .............................................................................................................................. 2
EN
INSTRUCTION MANUAL .....................................................................................................................................15
DE
BEDIENUNGSANLEITUNG ..................................................................................................................................17
ES
MANUAL DE USUARIO ........................................................................................................................................ 19
FR
NOTICE D'UTILISATION ......................................................................................................................................21
IT
MANUALE D'USO .................................................................................................................................................23
PL
INSTRUKCJA OBSŁUGI ......................................................................................................................................25
RU
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ .................................................................................................................27
Copyright Planika Sp. z o.o.
Prime Fire 700/1000
www.planikafires.com
I1364#13
P 9943 19
Tabla de contenido
Manuales relacionados para Planika Prime Fire 700
Resumen de contenidos para Planika Prime Fire 700
- Página 1 INSTRUKCJA MONTAŻU ............................2 ИНСТРУКЦИЯ ПО МОНТАЖУ ..........................2 INSTRUCTION MANUAL .............................15 BEDIENUNGSANLEITUNG ..........................17 MANUAL DE USUARIO ............................19 NOTICE D’UTILISATION ............................21 MANUALE D’USO ..............................23 INSTRUKCJA OBSŁUGI ............................25 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ .........................27 Copyright Planika Sp. z o.o. www.planikafires.com I1364#13 P 9943 19...
- Página 2 M3x15 optional optional optional optional optional optional L1=700 mm L2=1000 mm...
- Página 3 Consult the local regulations for fireplaces. For indoor use and in housing only. Min. temperature of use is 10°C. Room cubature for one device – min. 44 m (Prime Fire 700) /56 m (Prime Fire 1000). Room air exchange rate – min. 1/h.
- Página 4 Usar a una temperatura min. de 10°C Volumen de la habitación para un producto - mín. 44 m (Prime Fire 700) /56 m (Prime Fire 1000). Intercambio de aire en la habitación - mín. 1 / h. No lo use en lugares con corrientes de aire o humedad.
- Página 5 Dispositivo solo per uso interno e nella struttura ad incasso. Utilizzare a una temperatura min. di 10°C. Cubatura minima della stanza per il dispositivo – 44 m (Prime Fire 700) /56 m (Prime Fire 1000). Ricambio d'aria nella stanza - min. 1/h.
- Página 6 Устройство предназначено только для использования внутри помещений и после установки. Используйте в температуре 10°C. Кубатура помещения для одного устройства составляет - мин 44 м (Prime Fire 700) /56 м (Prime Fire 1000). Обмен воздуха в помещении – мин. раз в час.
- Página 7 * PrimeFire 700 **PrimeFire 1000 The fireplace housing must be made of non-flammable materials and insulated from any flammable elements of the construction. Use only fasteners and adhesives that are resistant to high temperature. Das Gehäuse aus nicht brennbaren Materialien angefertigt, von allen brennbaren Elementen der Konstruktion isoliert. El encajamiento debe ser de materiales no combustibles, aislado de todos los elementos inflamables de la estructura.
- Página 8 +/- 2mm Min. 3x0,75 mm , 230 V, 50 Hz, * PrimeFire 700 **PrimeFire 1000 The space under the device must be closed. Die Konstruktion unter dem Kamin muss geschlossen sein. El espacio debajo del dispositivo debe ser cerrado. L’espace sous le dispositif doit être fermé. Lo spazio al di sotto del camino deve essere chiuso.
- Página 9 EN Selected installation options / DE Montagemöglichkeiten / FR Options de montage sélectionnées / ES Opci montaje seleccionadas / IT Selezionate opzioni di montaggio PL Wybrane możliwości montażu / RU Варианты размещения EN HOT AIR EN GLASS SHIELD (B) EN VENTILATION GRATE DE HEIßLUFT DE TECHNISCHES GLAS (B) DE LÜFTUNGSGITTER...
- Página 11 min. min. min. 150 cm 150 cm 150 cm min. min. min. 100 mm min. 100 mm O150 O150 min. O150 min. min. 100 mm 100 mm min. min. min. 150 cm 150 cm 150 cm min. min. min. min. 100 mm min.
- Página 13 1. Filament 1. Glühelement 1. Filamento 1. Filament 2. Burner 2. Feuerungsleiste 2. Hogar 2. Foyer 3. Device surface 3. Feuerungsrost 3. Rejilla 3. Brûleur 4. Control panel 4. Bedienpanel 4. Panel de control 4. Panneau de commande 5. Fuel filler 5.
- Página 14 1. ECO mode 1. ECO Modus Modo Eco Mode ECO 2. Flame ignition / flame extinguishing 2. Schaltet den Kamin ein / aus Encendido / extinción de fuego Allumage / extinction de la flamme 3. Service socket 3. Servicesteckdose 3. Toma de servicio Fente de service 4.
-
Página 15: Fuel Filling
FUEL FILLING 1. If the tank is empty ( ) or you want to fill the fuel, open the fuel inlet (I), firmly connect the pump hose ‘a’ (click!) and power cable ‘b’ (II) ( ATTENTION! Do not refuel when the flame is ignited! 2. -
Página 16: Flame Height Regulation
FLAME HEIGHT REGULATION When the flame is ignited, press ECO to lower the flame (two sound signals). Press ECO again to increase the flame height (one sound signal). ATTENTION! In case the device temperature is too high, the flame will be automatically lowered (ECO) and the height regulation blocked. - Página 17 BRENNSTOFFNACHFÜLLEN 1. Ist der Brennstofftank leer ( ) und möchten Sie den Brennstoff nachfüllen öffnen Sie die Einfüllklappe und (I), schließen Sie die Brennstoffpumpe ‘a’ (es wird ein Klick-Geräusch zu hören!) und elektrische Leitung ‘b’ (II) ( ACHTUNG! Wenn die Flamme brennt, den Brennstoff nicht nachfüllen! 2.
-
Página 18: Regulierung Der Flammenhöhe
Für den ordnungsgemäßen Betrieb des Gerätes sollte der Ethanolbrennstoff mit Alkoholkonzentration von 86 – 96,6% verwendet werden. Empfohlen wird FANOLA® von Planika. Bitte keine dickflüssige und klebrige Brennstoffe sowie keine mit der ungeeigneten Leitfähigkeit verwenden. Die Nutzung anderer Brennstoffe z. B. des entwässerten Ethanols (mit Alkoholkonzentration von mehr als 96,6%) kann Beschädigung des Kamins verursachen und zum Verlust der... -
Página 19: Relleno Del Combustible
RELLENO DEL COMBUSTIBLE 1. Si el tanque está vacío o si quieres recargar combustible, abre el relleno (I), conecte la manguera de la bomba 'a' (¡escuchará un clic!) y el cable eléctrico ‘b’ (II) ( ¡ATENCIÓN! No cargar el combustible cuando el quemador esta encendido! Coloque el recipiente de combustible constantemente sobre el suelo y coloque la manguera de la bomba 'c' (III). -
Página 20: Regulación De La Altura De Llama
REGULACIÓN DE LA ALTURA DE LLAMA Cuando se enciende la llama, presione el botón ECO para disminuir su altura (dos pitidos). Presione el botón ECO nuevamente para aumentar la altura de la llama (solo un pitido). ATENCIÓN! Si la temperatura del dispositivo es demasiado alta, la altura de la llama se reducirá automáticamente (ECO) y se bloqueará... -
Página 21: Allumage De La Flamme
RAVITAILLEMENT DU CARBURANT 1. Si le réservoir est vide ) ou vous voulez recharger du carburant, ouvrez le remplissage (I), avec un certain mouvement, connectez le tuyau de pompe ‘a’ (vous entendrez un clic!) et le fil électrique 'b' (II) ATTENTION ! : Ne faites pas le plein lorsque la flamme est allumée ! Placer bien le réservoir de carburant sur le sol et y placer le tuyau de la pompe ‘c’... -
Página 22: Réglage De La Hauteur De Flamme
RÉGLAGE DE LA HAUTEUR DE FLAMME Lorsque la flamme est allumée, appuyez sur le bouton ECO pour diminuer sa hauteur (deux bips). Appuyez à nouveau sur le bouton ECO pour augmenter la hauteur de la flamme (bip unique). ATTENTION! Si la température de l'appareil est trop élevée, la hauteur de la flamme sera automatiquement réduite (ECO), et son réglage est bloqué. -
Página 23: Accensione Della Fiamma
PROCESSO DI RIFORNIMENTO DEL COMBUSTIBILE 1. Se il serbatoio è vuoto ( ) o si desidera aggiungere del combustibile, aprire lo sportellino di rifornimento (I), con il movimento deciso collegare il tubo della pompa 'a' (si sente un clic!) e il filo elettrico 'b' (II) ( ATTENZIONE! Non fare rifornimento quando la fiamma è... -
Página 24: Spegnimento Della Fiamma
REGOLAZIONE DELL'ALTEZZA DELLA FIAMMA Quando la fiamma viene attivata, premere il pulsante ECO per diminuirne l'altezza (due segnali acustici). Premere di nuovo il pulsante ECO per aumentare l'altezza della fiamma (segnale acustico singolo). ATTENZIONE! Se la temperatura del dispositivo è troppo alta, l'altezza della fiamma viene automaticamente ridotta (ECO) e la sua regolazione è... -
Página 25: Uzupełnianie Paliwa
UZUPEŁNIANIE PALIWA 1. Jeżeli zbiornik jest pusty ( ) lub chcesz dolać paliwa, otwórz wlew (I), pewnym ruchem podłącz wąż pompy ‘a’ (usłyszysz klik!) oraz przewód elektryczny ‘b’ (II) ( UWAGA! Nie uzupełniaj paliwa, gdy płomień jest odpalony! 2. Pojemnik z paliwem postaw stabilnie na podłodze i umieść w nim przewód pompy ‘c’ (III). Wciśnij i przytrzymaj przycisk na pompie (IV), aby rozpocząć... -
Página 26: Regulacja Wysokości Płomienia
REGULACJA WYSOKOŚCI PŁOMIENIA Gdy płomień jest odpalony, wciśnij przycisk ECO, aby zmniejszyć jego wysokość (dwa sygnały dźwiękowe). Wciśnij ponownie przycisk ECO, aby zwiększyć wysokość płomienia (pojedynczy sygnał dźwiękowy). UWAGA! W przypadku zbyt wysokiej temperatury urządzenia, wysokość płomienia zostanie automatycznie zmniejszona (ECO), a możliwość jego regulacji zablokowana. Jeśli temperatura będzie nadal wzrastać, urządzenie wyłączy się. -
Página 27: Запуск Камина
НАПОЛНЕНИЕ ТОПЛИВОМ 1. Если в баке нет топлива ( ) или просто хотите долить топлива, надо открыть крышку над наливным отверстием (I), подключить шланг насоса ‘a’ (услышите «щелчок») и электрический провод ‘b’ (II) ( ВНИМАНИЕ! Не заправлять камин топливом, когда в нем горит огонь! Бак... -
Página 28: Регулирование Размера Пламени
РЕГУЛИРОВАНИЕ РАЗМЕРА ПЛАМЕНИ Для того, чтобы уменьшить высоту пламени, следует нажать кнопку ECO (два звуковых сигнала). Чтобы вернуть к режиму Normal и увеличить высоту пламени, следует нажать кнопку ECO (одиночный звуковой сигнал). ВНИМАНИЕ! В случае слишком высокой температуры устройства, высота пламени автоматически уменьшится (ECO), а...
