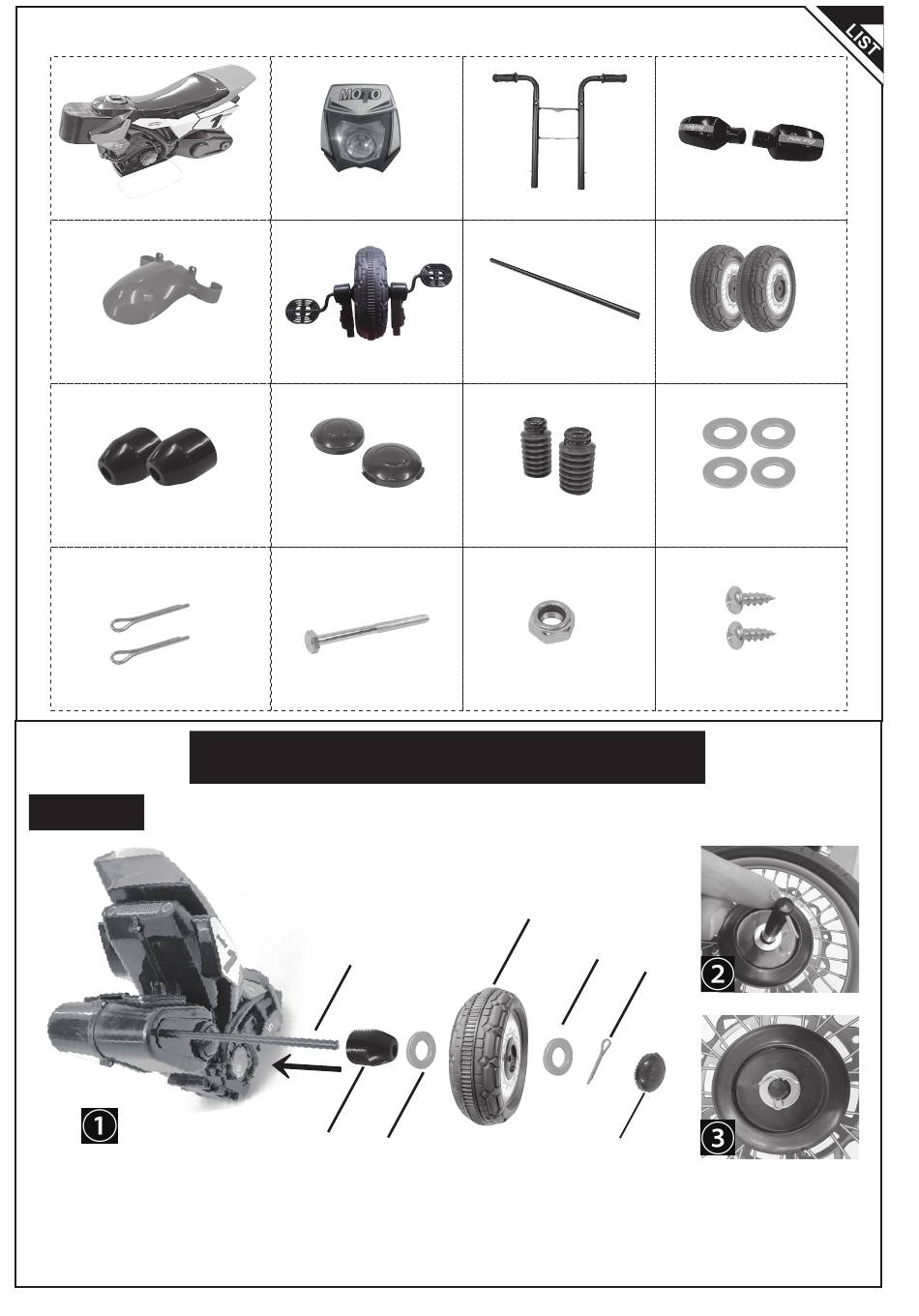

1. Estrutura
5. Pára-lamas frontal
9.Cobertura do eixo *2
13. Bloqueio *2
INSTRUÇÕES DE MONTAGEM
Passo 1 Instalar a roda traseira
Como mostra a seta, inserir o eixo na estrutura do carro; colocar a cobertura do
eixo, arruela, roda traseira, arruela, bloqueio, cobertura da roda (como mostra a
figura 1) através do eixo, colocar o bloqueio (como mostra a figura 2 e a figura
3), e finalmente colocar a cobertura da roda até sentir o som de um clique.
2. Parte frontal
6. Roda dianteira
10. Cobertura da
roda *2
14. Parafuso
Eixo traseiro
Cobertura do eixo A rruela
3. Guiador
7. Eixo traseiro
11.Tubo de
revestimento *2
15. Porca
Roda traseira
Arruela
Bloqueio
Cobertura da roda
PART
4. Retrovisor
8. Roda traseira *2
12.Arruela *2
16. Parafuso de
rosca *2
