HOMCOM 370-095 Instrucciones De Montaje
Manuales relacionados para HOMCOM 370-095
Resumen de contenidos para HOMCOM 370-095

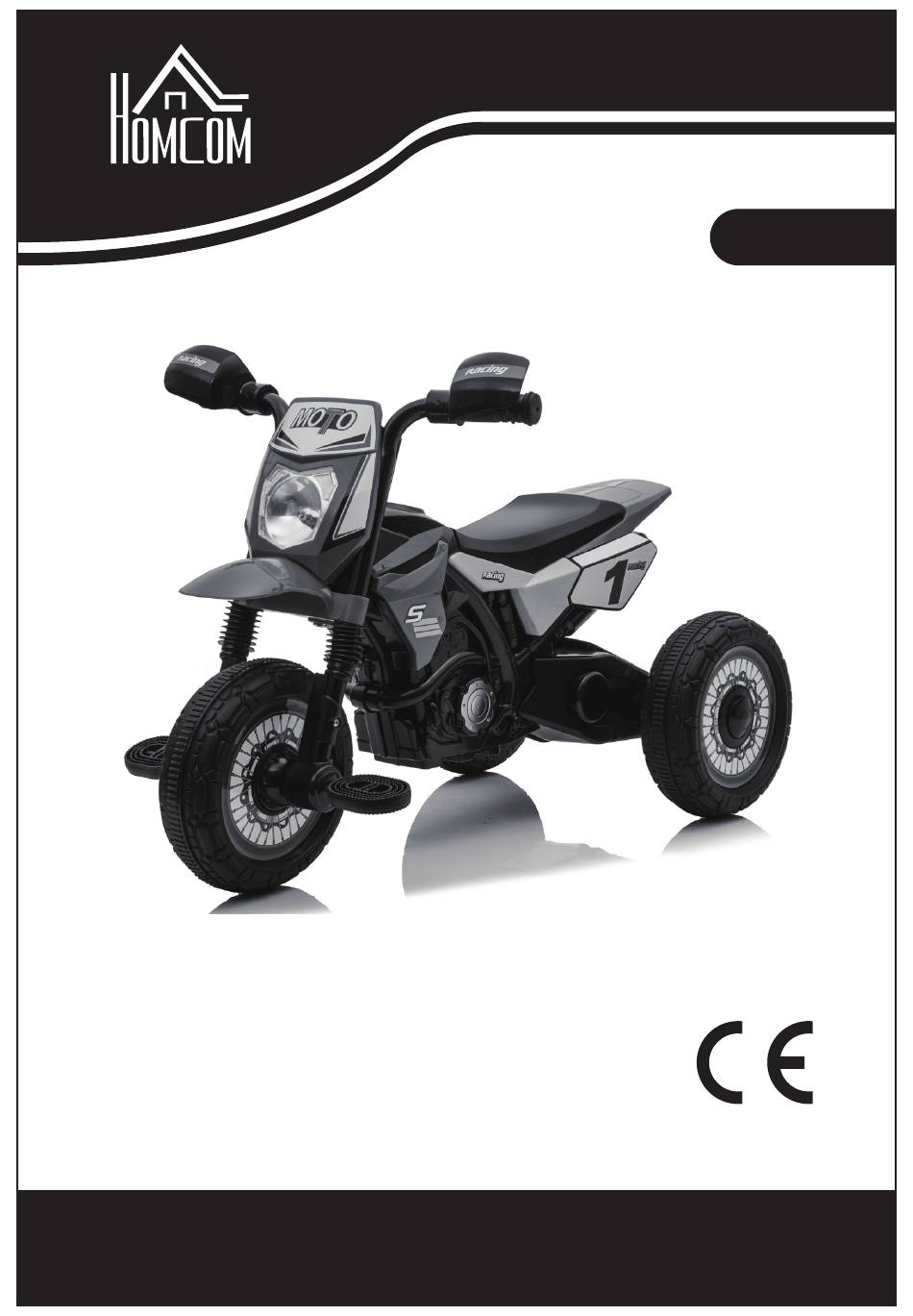

- Página 1 IN221000268V01_ES 370-095 1. Edad adecuada：18 ~ 36 meses. 2. Peso máximo del usuario: 20 kg. 3.Requiere montaje por un adulto. IMPORTANTE, LEA DETENIDAMENTE Y GUARDE PARA FUTURAS REFERENCIAS. INSTRUCCIONES DE MONTAJE...
- Página 2 1 .A D V ER TEN C IA (1) Este tipo de producto es apto para niños de 18 a 36 meses y su carga máxima es 20 kg. (2) ADVERTENCIA: nunca deje a los niños desatendidos. (3) Evite el acceso a escaleras, escalones y superficies irregulares. (4) Proteja todos los aparatos de fuego, calefacción y cocina.
- Página 3 PART 2.Cabezal con música 1.Carrocería 3.Manillar 4.Reflector 6. Rueda frontal 7. Eje trasero A 5. Guardabarros frontal 8. Rueda trasera*2 10.Cubierta de 9.Manga del eje*2 11.Tubo de manga*2 12. Junta *2 rueda*2 16.Tornillo de rosca*2 14. Tornillo 13.Chaveta*2 15. Tuerca PASOS DE INSTALACIÓN Paso 1 Instalar la rueda trasera...
- Página 4 Rueda trasera Junta Eje trasero A Chaveta Junta Manga del eje Cubierta de rueda Repita el paso 1 para instalar la otra rueda lateral de la misma manera. Paso 2 Instalar el guardabarros Manillar Quite los 2 tornillos que estaban pre-conectados al manillar.
- Página 5 Paso 4 Instalar el tubo de manga Como lo que se indica la flecha, instale el tubo de manga en la parte inferior del manillar. Paso 5 Instalar la rueda frontal Alinee la rueda frontal y la parte inferior del manillar, inserte el manillar en la rueda frontal (como lo que se muestra en la imagen), utilice los tornillos extraíbles del Paso 2 para fijarlos, entonces apriete los tornillos bien.
- Página 6 Paso 6 Conectar la carrocería y el manillar Tornillo carrocería Tuerca Tenga en cuenta si se apriete la varilla excesivamente, existía el peligro de no poder mover el volante. Después de alinear la carrocería y el manillar, inserte el tornillo de la máquina directamente desde la parte superior, utilice herramientas adecuadas para apretar la contratuerca (como lo que se muestra en las imágenes de arriba).
- Página 7 Paso 8 Instalar la batería Retire el tornillo de la caja de la batería y quite la tapa; Instale 3 baterías AAA de 1,5 V en la caja de manera correcta. Cierre la tapa y apriete el tornillo en su lugar. Advertencia: No mezcle las baterías usadas con las nuevas, ni mezcle las de diferentes tipos, etc.
- Página 8 IN221000268V01_PT 370-095 1. Idade adequada 18-36 Meses. 2. Peso máximo: 20 KGS 3. Montagem necessária por adultos IMPORTANTE, RETER PARA REFERÊNCIA FUTURA: LEIA ATENTAMENTE. MANUAL DE INSTRUÇÕES...
- Página 9 1. ATENÇÃO (1) Este tipo de produto esta concebido para as crianças de 18-36 meses de idade e com carga máxima inferior a 20kgs. (2)AVISO - Nunca deixe a criança sem vigilância. (3)Prevenir o acesso a escadas, degraus e superfícies irregulares. (4)Proteja todos os aparelhos de aquecimento e de cozinha.
- Página 10 PART 2. Parte frontal 1. Estrutura 3. Guiador 4. Retrovisor 6. Roda dianteira 7. Eixo traseiro 5. Pára-lamas frontal 8. Roda traseira *2 11.Tubo de 10. Cobertura da 9.Cobertura do eixo *2 revestimento *2 12.Arruela *2 roda *2 16. Parafuso de 14.
- Página 11 Roda traseira Eixo da roda Arruela Bloqueio Arruela Cobertura do eixo Cobertura da roda Installing the other side wheel is the same as step 1. Guiador Passo 2 Instalar o guiador Retirar os dois parafusos fixados ao guiador Pára-lamas frontal A seguir, retirar o parafuso do guiador.
- Página 12 Passo 4 Instalar o tubo de revestimento Como indicado pela seta, instalar o tubo de revestimento na parte inferior do guiador. Passo 5 Instalar a roda dianteira Alinhar a roda dianteira e a estrutura do guiador, inserir o guiador na roda dianteira (como na figura), faça o mesmo que o passo 2, retire os parafusos amovível e em seguida apertar firmemente.
- Página 13 Passo 6 Conectar a estrutura e o guiador Parafuso Estrutura Porca É favor notar que o aperto não deve ser excessivo. Pode ocorrer o perigo de não ser capaz de mover o volante. Depois de alinhar a estrutura e o guiador, inserir o parafuso directamente na parte superior, utilizar uma chave inglesa para apertar ambos como mostra as figuras acima.
- Página 14 Passo 8 Instalar as pilhas Retirar o parafuso da caixa e retirar a tampa; Utilizar três pilhas AAA de 1,5V, instalar correctamente as pilhas. Fechar a tampa, apertar o parafuso. Atenção: Não misturar as pilhas, tais como usadas, não utilizadas, de tipo diferente, etc. Mantenha as crianças afastada da pilhas.
