MD 9270 Leistungsmesszange
In diesem Modus ist das Datenhalten und das Erfassen der Maximal- und Minimalwerte
mit der Taste möglich.

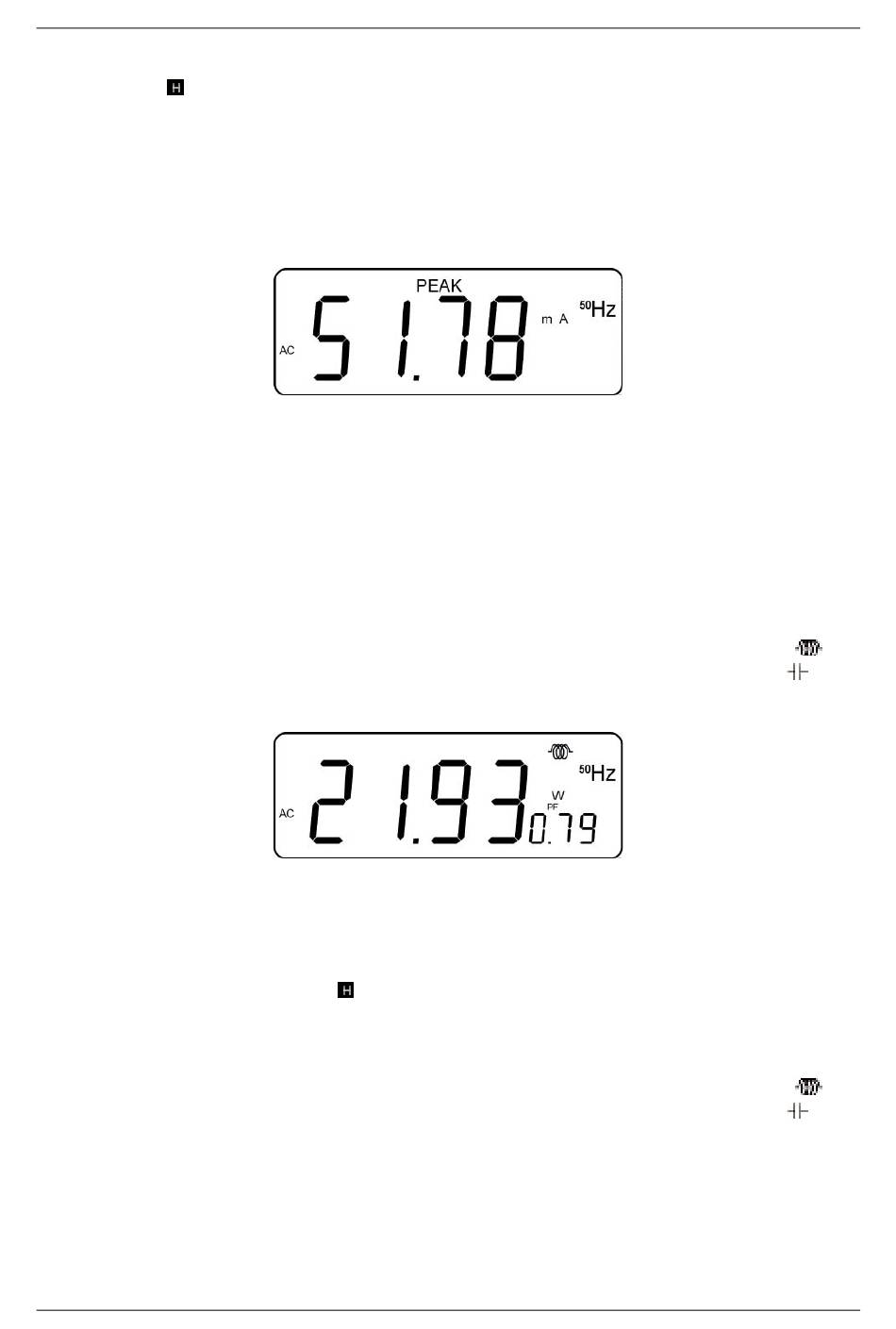

Spitzen-Haltefunktion
Mit dieser Funktion wird der Spitzenwert der Wellenlänge der gemessenen Größe
gezeigt. Der Spitzenwert bezieht sich auf die Wellenlänge und nicht auf deren
Effektivwert; bei einem perfekt sinusförmigen Signal beträgt der Spitzenwert das 1,41-
Fache des Effektivwerts.
Leistungsmessung
Die folgenden Abschnitte zeigen die im Leistungsmessmodus verfügbaren Funktionen
(Stellungen des Drehschalters auf W bzw. KW). Um die gewünschte Funktion zu
wählen, muss wiederholt die Taste FUNC gedrückt werden, bis die betreffende Funktion
ausgewählt ist. Der Drehschalter sollte bei einem Stromwert unter 4 A auf die Stellung
W, bei höherem Strom auf KW gestellt werden.
Wirkleistungsmessung
Mit dieser Funktion wird der Messwert der Wirkleistung zusammen mit dem Messwert
des Leistungsfaktors angezeigt; außerdem erscheint das Symbol einer Spule
der Anzeige, falls der Faktor induktiv ist, oder das Symbol eines Kondensators
der Faktor kapazitiv ist.
Bei dieser Funktion muss die Position der Spannungsklemmen und der Zange beachtet
werden; die rote Klemme sollte an die Phasenklemme angeschlossen werden, und die
Zange sollte so angebracht werden, dass der Strom in der darauf gekennzeichneten
Richtung fließt. In diesem Modus ist das Datenhalten und das Erfassen der Maximal-
und Minimalwerte mit der Taste
Blindleistungsmessung
Mit dieser Funktion wird der Messwert der Blindleistung zusammen mit dem Messwert
des Leistungsfaktors angezeigt; außerdem erscheint das Symbol einer Spule
der Anzeige, falls der Faktor induktiv ist, oder das Symbol eines Kondensators
der Faktor kapazitiv ist.
möglich.
46
Beschreibung der Funktionen
auf
, falls
auf
, falls
