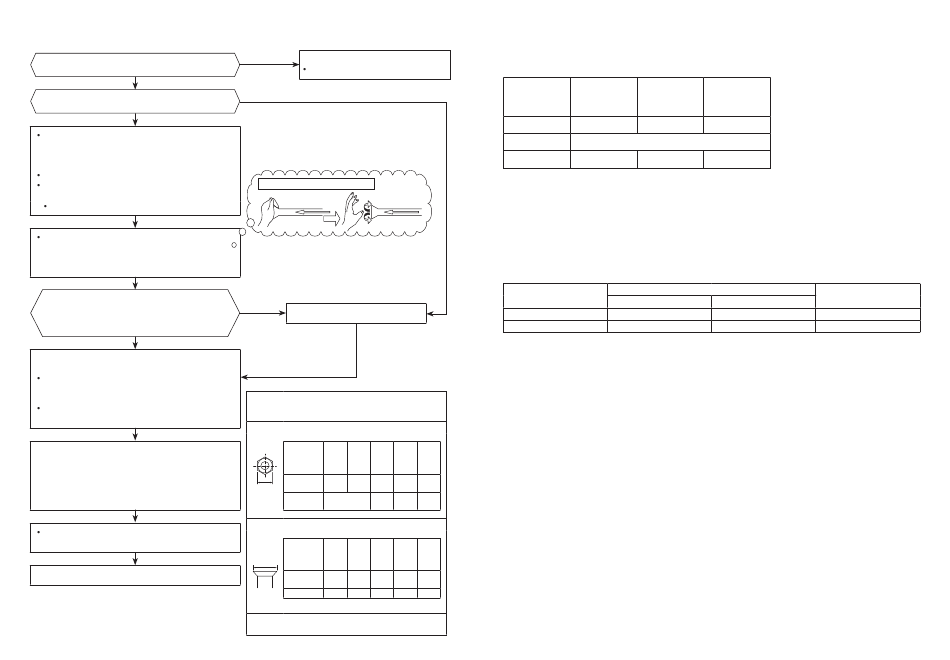

Presentan arañazos o desperfectos los tubos
existentes?
NO
Es posible poner en marcha el aparato de aire
acondicionado existente?
SÍ
Tras poner en marcha el aparato de aire
acondicionado existente en el modo de
refrigeración durante un periodo aproximado de
30 minutos,* recupere el refrigerante.
Consultar "13 Recuperación de refrigerante"
Para la limpieza de los tubos y la recuperación del
aceite
Recuperación de refrigerante: Método de bombeo
Desmonte el aparato de aire acondicionado de los
tubos y realice un drenaje (presión de nitrógeno
0,5 MPa) para eliminar los restos que hubieran
podido quedar en el interior del tubo.
Se ha descargado aceite muy descolorido o una
gran cantidad de restos? (Cuando el aceite se
deteriora, su color cambia a un color negro o
marrón.)
NO
Conecte las unidades interior / exterior al tubo
existente.
Use una tuerca abocinada fijada a la unidad
principal para las unidades interior / exterior.
(No utilice la tuerca abocinada del tubo existente.)
Vuelva a mecanizar el tamaño de mecanizado
abocinado al tamaño adecuado para R32.
En caso de que se utilice una tubería de gas de
Ø19 mm mayor para la unidad exterior de GV110
(4 HP) o superior (El tamaño de la tubería de gas de
nuestro modelo R32 de 4 a 6 HP es de Ø15,9 mm)
→ Consulte la página 20 "Tubos existentes".
(Prueba de hermeticidad), Secado de vacío, Carga
de refrigerante, Comprobación de fugas de gas
Prueba de funcionamiento
43-ES
SÍ
Tubos existentes: No pueden utilizarse.
Use tubos nuevos.
NO
Presión del gas nitrógeno 0,5 MPa
(Si se produce la descarga de restos, esto indica que
existe una gran cantidad de restos presente.)
SÍ
Limpie los tubos o use tubos nuevos.
Tubos necesarios para cambiar la tuerca
abocinada / tamaño del abocinamiento debido a
compresión del tubo
1) Ancho de la tuerca abocinada: H
Diámetro
exterior del
Ø6,4 Ø9,5 Ø 12,7 Ø15,9 Ø19,0
tubo de
cobre
Para R32,
17 22 26 29
H R410A
Igual al Igual al
Para R22 24 27
anterior anterior
2) Tamaño del abocinamiento: A
Diámetro
exterior del
Ø6,4 Ø9,5 Ø 12,7 Ø15,9 Ø19,0
tubo de
A
cobre
Para R32,
9,1 13,2 16,6 19,7 24,0
R410A
Para R22 9,0 13,0 16,2 19,4 23,3
Ligeramente más grande para R32/R410A
No vierta aceite refrigerante sobre la superficie
abocinada.
[2] Superfi cie de suelo mínimo : A
Cantidad
total de Unidad de pie
refrigerante*
h 0,6
0
M (kg)
1,900
* Cantidad total de refrigerante: Cantidad de refrigerante precargado en fábrica
16
Especificaciones
Modelo

RAV-GV1101AT8P-E

RAV-GV1401AT8P-E
Información de producto de requisitos de diseño ecológico. (Regulation (EU) 2016/2281)
http://ecodesign.toshiba-airconditioning.eu/en
(mm)
36
(mm)
– 22 –
(m²)
min
Unidad Unidad
montada en la montada en el
pared techo
1,8 2,2
A (m²)
min
30,976 3,442 2,304
Nivel de potencia acústica (dBA)
Refrigeración Calefacción
69 75
73 77
Peso (kg)
60
60
