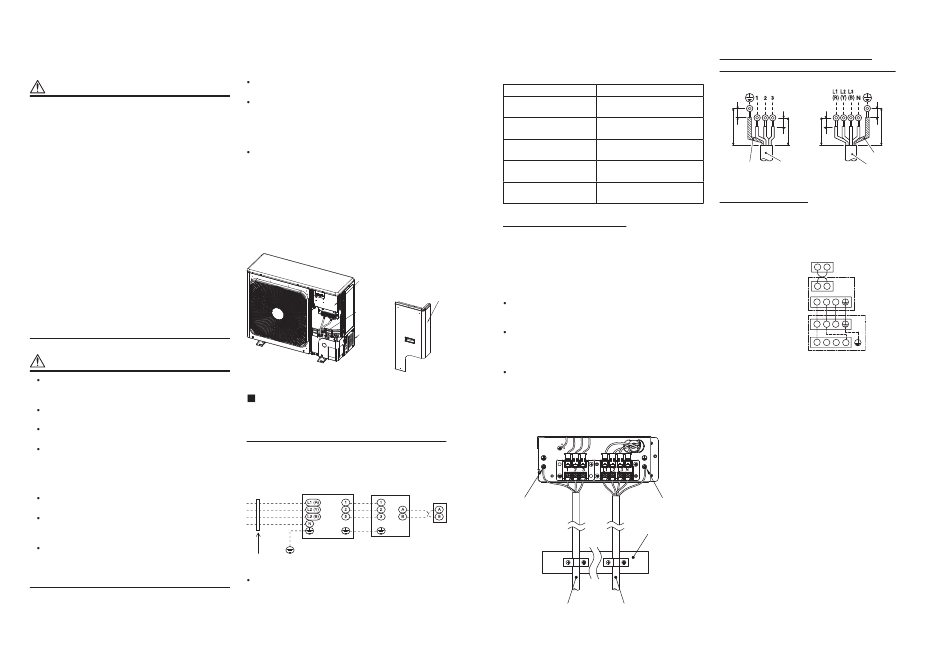

Trabajo eléctrico
ADVERTENCIA
1
Con los cables especificados, asegúrese
de conectar los cables y fijarlos con
seguridad para que la tensión externa a los
cables no afecte a la parte de conexión de
los terminales.
Una conexión o fijación incompleta puede
ocasionar un incendio, etc.
2
Asegúrese de conectar el cable de tierra.
(puesta a tierra)
Una conexión a tierra incompleta puede
provocar descargas eléctricas.
No conecte los cables de tierra a tuberías de gas,
tuberías de agua, pararrayos o cables de tierra
para cables telefónicos.
3
La instalación del aparato se debe realizar
según las normas de cableado de cada
país.
La falta de capacidad del circuito de alimentación
o una instalación incompleta pueden causar una
descarga eléctrica o incendio.
PRECAUCIÓN
Deberá utilizarse un fusible de instalación para
la línea de alimentación de este aparato de aire
acondicionado.
Un cableado incorrecto / incompleto puede
provocar un incendio o humo.
Prepare una fuente de alimentación exclusiva para
el aparato de aire acondicionado.
Este producto puede conectarse a la red eléctrica.
Conexiones al cableado fijo:
En el cableado fijo debe incluirse un interruptor
que desconecte todos los polos, con una
separación de contactos de 3 mm como mínimo.
Asegúrese de utilizar las abrazaderas de cable
fijadas al producto.
No dañe ni raye el núcleo o el aislante interior de
los cables de alimentación y de conexión Interior /
Exterior al pelarlos.
Utilice los cables de alimentación y de conexión
Interior / Exterior con los grosores especificados,
los tipos especificados y los dispositivos de
protección necesarios.
33-ES
Retire el panel de servicio y podrá ver las piezas
eléctricas en la parte delantera.
Se puede instalar un tubo de conducción a través
del agujero para el cableado. Si el tamaño del
orificio no se ajusta a la tubería de cableado que
se va a utilizar, vuelva a perforar el orificio con un
tamaño adecuado.
Asegúrese de sujetar los cables de alimentación y
los cables de conexión Interior / Exterior con una
banda a lo largo del tubo de conexión para que
los cables no toquen el compresor o el tubo de
descarga.
(El compresor y la tubería de descarga se calientan).
Asegúrese, además, de fijar estos cables con las
abrazaderas de la placa de fijación de la válvula del
tubo y las abrazaderas de cable incluidas en la caja de
componentes eléctricos.
Caja de piezas
eléctrico
Panel de
servicio
Abrazadera
para cable
Orificio de
tubo
Cableado entre la unidad
interior y las unidades
exteriores
Las líneas punteadas muestran el cableado realizado
en el sitio.
Potencia de entrada
Unidad
380–415V 3N~, 50Hz Unidad exterior
interior Control
380V 3N~, 60Hz
remoto
Disyuntor
Conecte los cables de conexión para Interior /
Exterior con los números de terminal idénticos
correspondientes en el bloque de terminales de
cada unidad.
Una conexión incorrecta puede provocar un fallo de
funcionamiento.
– 17 –
Para el aparato de aire acondicionado, conecte
un cable de alimentación con las especificaciones
siguientes.
Modelo RAV - GV110, GV140
380-415 V 3N ~, 50 Hz
Fuente de alimentación
380 V 3N ~, 60 Hz
Corriente máxima en
10,7 A
marcha
Régimen del fusible de 16 A (pueden utilizarse
instalación fusibles todos los tipos)
Cable de la fuente de H07 RN-F o 60245 IEC 66
alimentación (5 × 2,5 mm² o más)
Cables de conexión H07 RN-F o 60245 IEC 66
para Interior / Exterior (4 × 1,5 mm² o más)
Cómo realizar el cableado
1. Conecte los cables de alimentación y los cables de
conexión Interior / Exterior al bloque de terminales
de la caja de control eléctrico.
2. Apriete los tornillos del bloque de terminales,
conecte los cables en los números de terminal
correctos (No aplique tensión a la sección de
conexión del bloque de terminales.)
Cuando conecte los cables de conexión Interior /
Exterior al terminal de la unidad exterior, evite que
entre agua en la unidad exterior.
Aísle los cables sin revestimiento (conductores) con
cinta aislante para material eléctrico. Dispóngalos
de manera que no entren en contacto con ningún
componente eléctrico o metálico.
Para los cables de conexión Interior / Exterior, no
utilice un cable unido a otro en el camino.
Utilice cables de longitud suficiente para cubrir todo
el trayecto.
Sistema triple Bloque de terminales de
simultáneo la fuente de alimentación
Tornillo de
Tornillo de conexión
conexión a tierra a tierra
Placa de fijación de la
válvula de la placa
Cables de conexión Cable de la fuente
para Interior / de alimentación
Exterior
Longitud de pelado del cable de
alimentación y del cable de conexión
10 10
10 10
60 60
40 40
(mm)
Cable de tierra
Cable de Cable de
Fuente de
tierra conexión
alimentación
Esquema eléctrico
* Para más detalles sobre el cableado/instalación del
mando a distancia, consulte el manual de instalación
adjunto al mando a distancia.
Sistema único
Mando a distancia
Cableado del mando a
distancia
A B
Lado interior
1 2 3
Cables de conexión para
interior/exterior
1 2 3
Lado exterior
N
L1(R) L2(Y) L3(B)
Fuente de alimentación
34-ES
