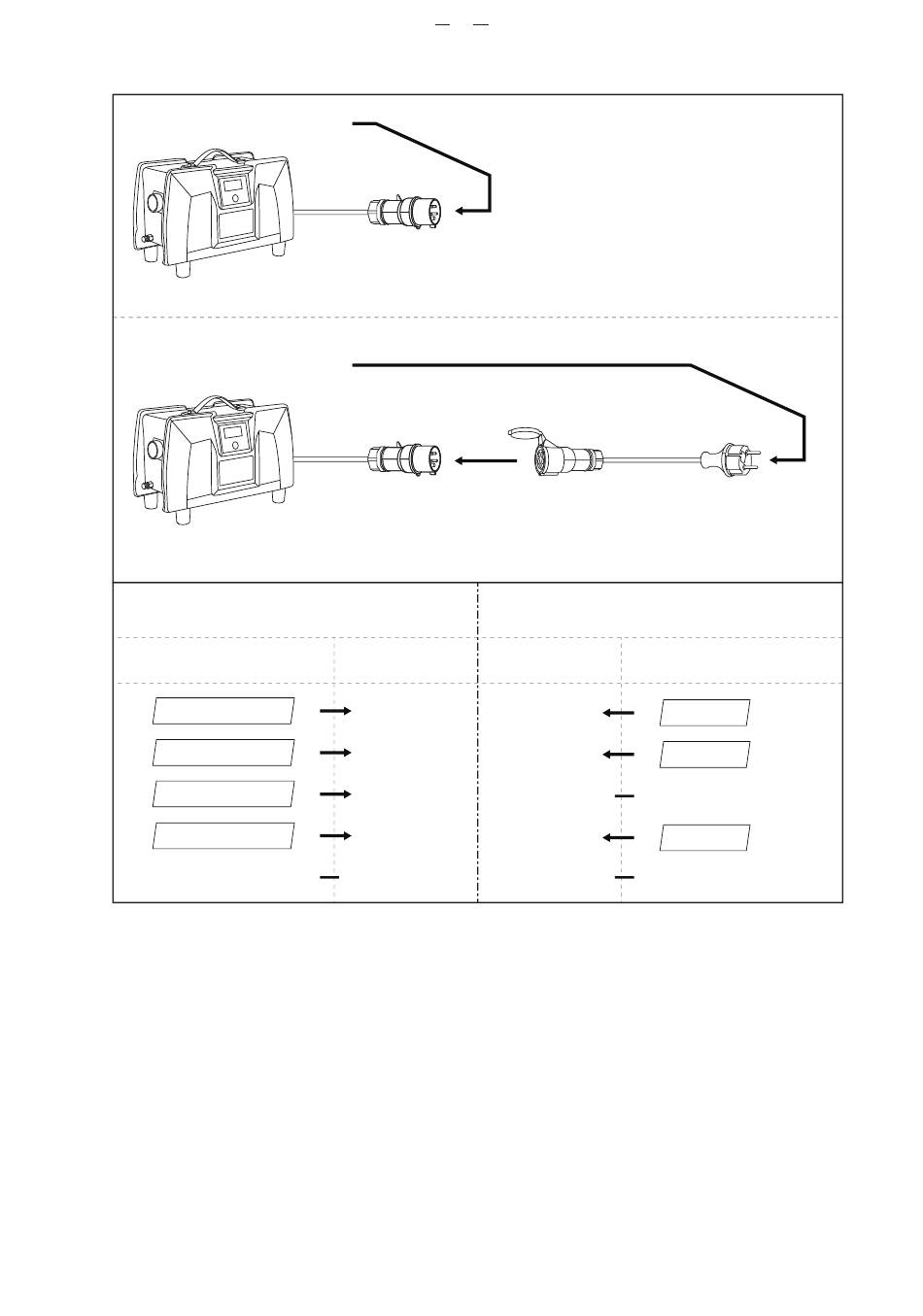

Voedingsaansluitingen: Drie fasen en één fase
Ø ~ 380V - 480V
3
Omzetter
Ø~ 220V - 240V
1
Omzetter
Ø~ 380V - 480V
3
Voedingskabel omzetter
BRUIN
ZWART
GRIJS
GROEN / GEEL
INLEIDING
Deze machine is een speciaal elektrisch PMSM-gereedschap ('permanent magnetsynchronous motor' ,
synchrone motor met permanente magneten), met een hoge frequentie, dat moet gebruikt worden
in combinatie met de bijbehorende spanningsomzetter met hoge frequentie voor de voeding van het
gereedschap. Deze omzetter neemt een éénfase- of driefasenvoeding van 220 tot 480 V, 50 Hz of 60 Hz, en zet
ze om in maximaal 600 Hz, voor gebruik met de motor. De verbinding tussen de omzetter en de motor wordt
tot stand gebracht met een motorkoppelingskabel met een speciale stekker.
De omzetter heeft een stekker van een driefasenvoeding en een éénfasige adapterstekker voor gebruik met
een éénfasevoeding. De maximale prestaties worden verkregen bij gebruik van een driefasenvoeding van 380
V tot 480 V. De prestaties verminderen wanneer een driefasen- of éénfasevoeding van 220 V tot 240 V gebruikt
worden vanwege beperkingen in de elektrische stroom.
NL
CEE 16A 480V
3P + N + E
Stekker
CEE 16A 480V
3P + N + E
Stekker
Ø~ 220V - 240V
1
CEE 16A 5P CEE 16A 5P
Mannelijke stekker
Vrouwelijke Koppeling
L1
L2
L3
PE
N
101
CEE 16A 480V
3P + N + E
Koppeling
1Ø~220V Adapter Kabel
L1
BRUIN
L2
BLAUW
L3
PE
GROEN / GEEL
N
Ø
1
~Adapter kabel
2P + E
L/+
N
PE
