OPTIKA MICROSCOPES XZ-2 Manual De Instrucciones
Manuales relacionados para OPTIKA MICROSCOPES XZ-2
Resumen de contenidos para OPTIKA MICROSCOPES XZ-2
- Página 1 Ver. 3.0.0 XZ-2 OPERATION MANUAL GUIDA UTENTE MANUAL DE INSTRUCCIONES OPTIKA MICROSCOPES - ITALY www.optikamicroscopes.com - info@optikamicroscopes.com...
-
Página 2: Tabla De Contenido
INDEX 1.0 DESCRIPTION page 4 2.0 INTRODUCTION page 5 3.0 UNPACKING AND ASSEMBLY page 5 4.0 USING THE MICROSCOPE page 15 5.0 MAINTENANCE page 19 6.0 ELECTRICAL SPECIFICATIONS page 19 7.0 RECOVERY AND RECYCLING page 20 Page 2... - Página 21 INDICE 1.0 DESCRIZIONE page 23 2.0 INTRODUZIONE page 24 3.0 DISIMBALLAGGIO E INSTALLAZIONE page 24 4.0 UTILIZZO DEL MICROSCOPIO page 34 5.0 MANUTENZIONE page 38 6.0 SPECIFICHE ELETTRICHE page 38 7.0 MISURE ECOLOGICHE page 39 Pagina 21...
- Página 41 INDICE 1.0 DESCRIPCIÓN pag 43 2.0 INTRODUCCIÓN pag 44 3.0 DESEMBALAJE Y MONTAJE DEL MICROSCOPIO pag 45 4.0 UTILIZACIÓN DEL MICROSCOPIO pag 54 5.0 MANTENIMIENTO pag 58 6.0 ALIMENTACIÓN pag 58 7.0 MEDIDAS ECOLÓGICAS pag 59 Página 41...
-
Página 42: Consejos De Seguridad
CONSEJOS DE SEGURIDAD El microscopio es un instrumento científico de precisión diseñado para una larga duración con un mante- nimiento mínimo. Está fabricado con materiales ópticos y mecánicos para resistir el uso diario. Optika le recuerda que éste manual de instrucciones contiene información importante en cuanto a seguridad y man- tenimiento y por lo tanto debe ser accesible a todos y cada una de las personas que van a trabajar con él. -
Página 43: Descripción

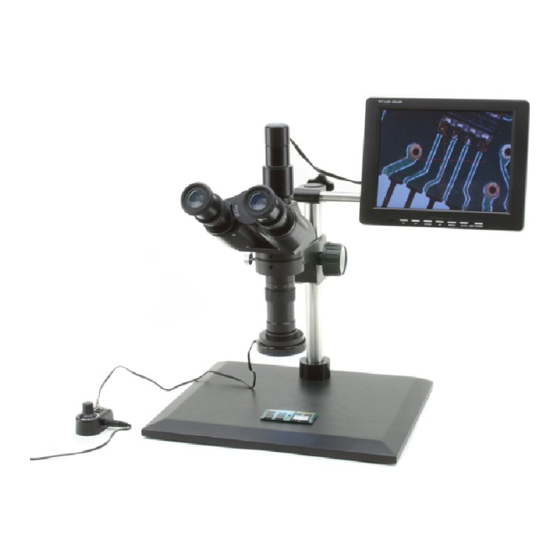

1.0 DESCRIPCIÓN CÁMARA DIGITAL OCULARES COMPENSACIÓN DIÓPTRICA ANILLO REGULACIÓN ZOOM MANDO ENFOQUE/REGULACIÓN TENSIÓN ANILLO ILUMINADOR LED REGULACIÓN INTENSIDAD LUZ LED Página 43... -
Página 44: Introducción
2.0 INTRODUCCIÓN El microscopio es un instrumento científico de precisión diseñado para durar muchos años con un mantenimiento mínimo. Está fabricado con materiales ópticos y mecánicos para resistir el uso dia- rio. Optika le recuerda que éste manual de instrucciones contiene información importante en cuanto a seguridad y mantenimiento y por lo tanto debe ser accesible a todos y cada una de las personas que van a trabajar con el microscopio. -
Página 45: Desembalaje Y Montaje
3.0 DESEMBALAJE Y MONTAJE 2 – SOPORTE PARA CABEZAL CON MECANISMO DE ENFOQUE 3 – BARRA DE SOPORTE PARA LA PANTALLA LCD Página 45... - Página 46 3.0 DESEMBALAJE Y MONTAJE 4 – CABEZAL DE OBSERVACIÓN CON CÁMARA INTEGRADA 5 – MONITOR TFT 8’’ Página 46...
- Página 47 3.0 DESEMBALAJE Y MONTAJE 6 - OCULARI WF10X/18MM 7 – ANELLO A LED CON CONTROLLO DELLA LUMINOSITÀ Página 47...
- Página 48 3.0 DESEMBALAJE Y MONTAJE 8 – ALIMENTADOR PARA ANILLO LED (SALIDA: 12VDC 0.5A) 9 – ALIMENTADOR PARA CÁMARA DIGITAL (OUT: 9VDC 300MA) 10 – ALIMENTADOR PARA MONITOR LCD (SALIDA: 12VDC 1200MA Página 48...
- Página 49 3.0 DESEMBALAJE Y MONTAJE Montaje del microscopio Situar el cabezal de observación en el soporte e introducirlo en el brazo. Apretar el tornillo situación en la parte posterior cuando el cabezal esté a una altura aproximadamente a la mitad de la columna vertical (es posible regular la altura sucesivamente cuando enfoque la muestra).
- Página 50 3.0 DESEMBALAJE Y MONTAJE TORNILLOS Página 50...
- Página 51 3.0 DESEMBALAJE Y MONTAJE Introducir la barra de soporte con el monitor en el brazo, apretar el tornillo de bloqueo. UTILIZAR ÉSTE TORNILLO PARA REGULAR LA INCLINACIÓN DEL APRETAR ESTE TORNILLO Colocar el anillo iluminador LED en la parte inferior del cabezal de observación. APRETAR ESTE TORNILLO Página 51...
- Página 52 3.0 DESEMBALAJE Y MONTAJE Conectar el cable de salida de la cámara digital a la clavija del alimentador (5,5V). CABLE DE LA CÁMARA DIGITAL CONECTOR DEL TRANSFORMADOR (5,5V) 6. Conectar el cable de la cámara digital a la entrada AV de la parte posterior del monitor LCD. Página 52...
- Página 53 Conectar la clavija del alimentador del anillo LED (12Vdc 0,5A) al regulador de luz. CONECTOR DEL ALIMENTADOR 12V-0.5A Conectar la clavija del alimentador del monitor LCD (12Vdc 2,6A) a la entrada DC12V situada en la parte posterior del monitor Ahora el microscopio XZ-2 está listo para trabajar. Página 53...
- Página 54 4.0 UTILIZACIÓN DEL MICROSCOPIO Enchufar los alimentadores a la corriente y pulsar el botón “Power” del monitor LCD. Utilizar el regulador de luz para ajustar la intesidad del LED: - posición 0: LED OFF apagado - posición I: LED ON encendido con posibilidad de ajustar laintensidad de luz - posición II: LED ON encendido a máxima potencia.
-
Página 55: Utilización Del Microscopio
4.0 UTILIZACIÓN DEL MICROSCOPIO Orientación de la cámara digital: para obetener en el monitor LCD una imagen alineada cuando se está observando la muestra, es posible girar la cámara digital en el extremo supoerior del cabezal de observación. Tener en cuenta que la imágen que aparece a través de los oculares se ve a la inversa que en pantalla. - Página 56 Pulsar botones: MENU -> ▼ -> ▼ -> ► -> ▲ -> ► -> ▲ o ▼ Para guardar pulsar: ► Para salir pulsar: MENU Introducir configuración: Cámara analógica: Pulsar boton: Para seleccionar “AV” en la cámara del XZ-2. Página 56...
- Página 57 4.0 UTILIZACIÓN DEL MICROSCOPIO Restablecer los ajustes de imagen (todos los valores establecidos hasta 50): Pulsar botones: MENU -> ▲ -> ▲ -> ► -> ► -> ▲ o ▼ Para guardar pulsar: ► Para salir pulsar: MENU 4.10 Salida analógica. Para ver la imagen en una TV o pantalla externa, conectar un cable de video coaxial AV al conector TV situado en la parte posterior de la pantalla.
-
Página 58: Mantenimiento
5.0 MANTENIMIENTO A tener en cuenta:: Se aconseja utilizar éste microscopio en un ambiente limpio y seco. La temperatura recomen- dada de trabajo es de 0-40º C y la humedad relativa máxima es de 85% (sin condensación). Trabajar en un lugar limpio, sin partículas de polvo y evitar golpear el microscopio. Apagar la luz inmediatamente después de trabajar con el microscopio. -
Página 59: Medidas Ecológicas
7.0 MEDIDAS ECOLÓGICAS En conformidad con el Art. 13 del D.L. de 25 julio 2005 n°151.Actuación de las Directivas 2002/95/CE, 2002/96/CE y 2003/108/CE, relativas a la reducción del uso de sustancias peligrosas en la instrumentación eléctrica y electrónica y a la eliminación de residuos. El símbolo del contenedor que se muestra en la instrumentación o en su embalaje indica que el producto cuando alcanzará... - Página 60 Puig i Pidemunt, nº 28 1º 2ª - (Pol. Ind. Plà d’en Boet) 08302 MATARO (Barcelona) España Tel: +34 937.586.245 Fax: +34 937.414.529 Alpha Optika Microscopes Hungary 2030 ÉRD, Kaktusz u. 22.- HUNGARY Tel.: +36 23 520 077 Fax: +36 23 374 965 OPTIKA MICROSCOPES - ITALY www.optikamicroscopes.com - info@optikamicroscopes.com...
