Lenovo ThinkSystem SD665 V3 Neptune DWC Guia Del Usuario página 74

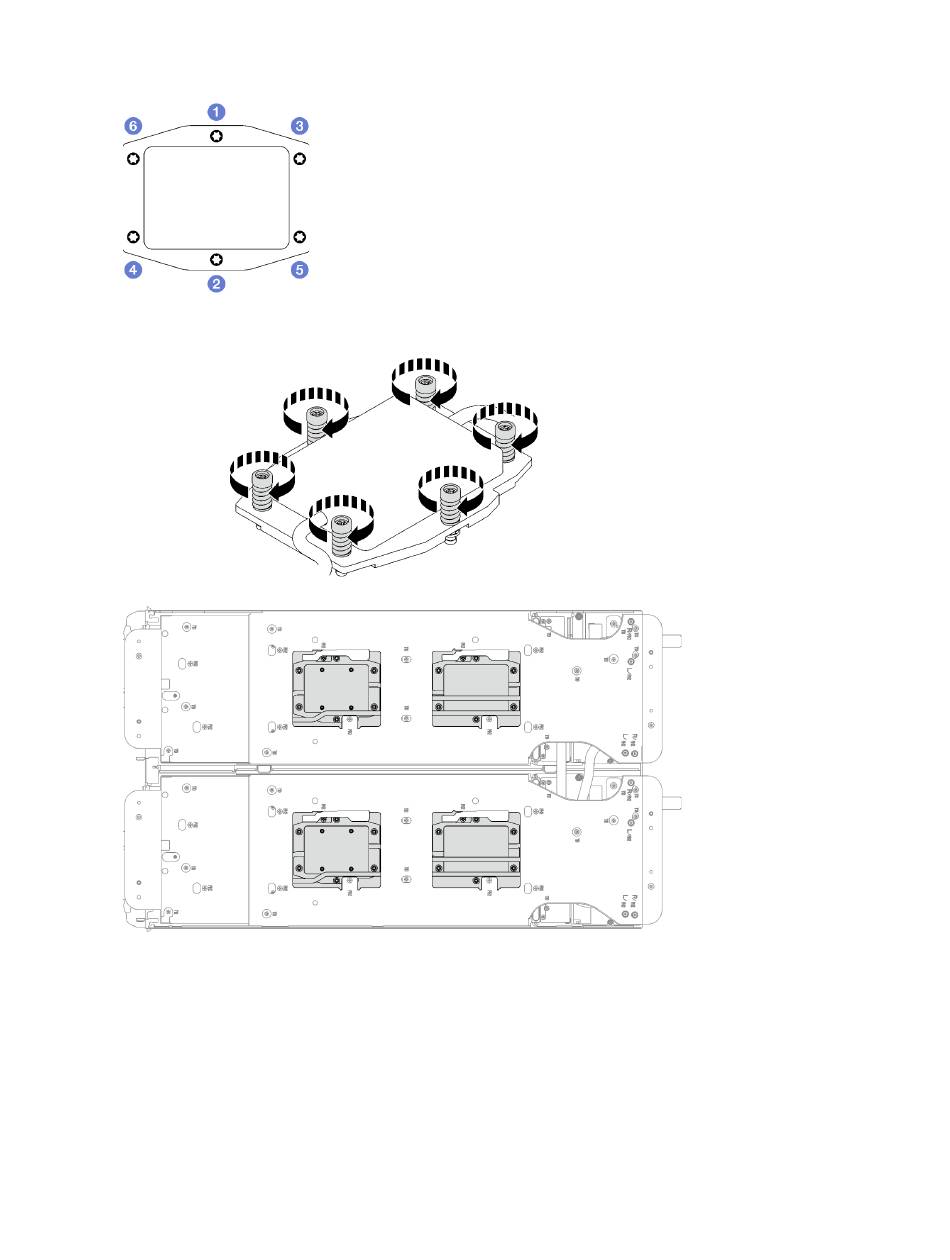

Apriete completamente cada tornillo en este orden: 1 ➙ 2 ➙ 3 ➙ 4 ➙ 5 ➙ 6
Figura 42. Etiqueta de la placa de frío del procesador
Figura 43. Instalación de la placa de frío del procesador
Paso 8. Suelte los tornillos del transportador de bucle de agua (24 tornillos Phillips n.° 2 para dos nodos).
Nota: Los orificios de tornillos de la parte posterior del transportador están marcados con L y R.
Seleccione los orificios de tornillos marcados como L cuando el transportador está en el nodo
izquierdo y R para el nodo derecho.
66
Bandeja ThinkSystem SD665 V3 Neptune DWC Guía del usuario
