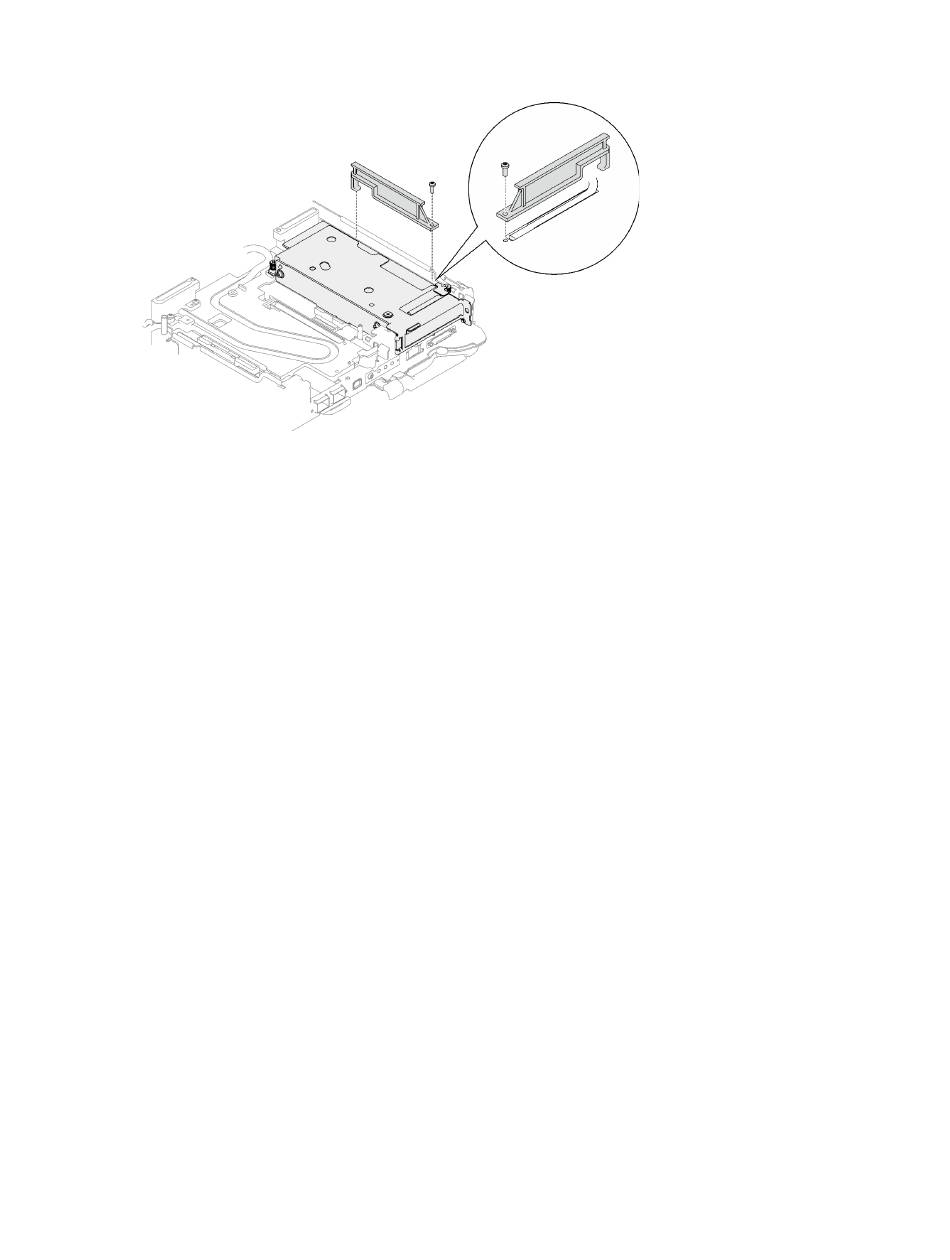

Paso 6. Instale la barra de la tubería de calor y fíjela con un tornillo.
Figura 163. Instalación de la barra de la tubería de calor
Después de finalizar
1. Para configuración compartida de E/S o configuración directa del zócalo, disponer los cables. Consulte
Capítulo 6 "Disposición interna de los cables" en la página 243
los cables.
2. Instale las llaves cruzadas. Consulte
3. Instale la cubierta de la bandeja. Consulte
4. Instale la bandeja en el alojamiento. Consulte
página
44.
5. Conecte todos los cables externos necesarios a la solución.
Nota: Utilice fuerza adicional para conectar los cables QSFP a la solución.
6. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y
el parpadeo lento para indicar que todos los nodos están listos para el encendido.
Sustitución del conjunto de expansión PCIe (ConnectX-7 NDR 200)
Utilice los siguientes procedimientos para quitar e instalar un conjunto de expansión de PCIe con un
adaptador ConnectX-7 NDR 200.
• Para la expansión PCIe con un adaptador ConnectX-6, consulte
PCIe (ConnectX-6)" en la página
• Para la expansión PCIe con un adaptador ConnectX-7 NDR 400, consulte
expansión PCIe (ConnectX-7 NDR 400)" en la página
Quitar un conjunto de expansión PCIe (ConnectX-7 NDR 200)
Utilice esta información para quitar un conjunto de expansión de PCIe con el adaptador ConnectX-7 NDR
200.
Acerca de esta tarea
Herramientas requeridas
"Instalar las llaves cruzadas" en la página
"Instalar la cubierta de la bandeja" en la página
"Instalación de una bandeja DWC en el alojamiento" en la
160.
182.
Capítulo 5
para ver los detalles de disposición de
50.
"Sustitución del conjunto de expansión
"Sustitución del conjunto de
.
Procedimientos de sustitución del hardware
47.
169
