Configuración directa del zócalo (ConnectX-7 BAND 400)
Los siguientes adaptadores de PCIe admiten una configuración directa del zócalo:
• ConnectX-7 NDR 400

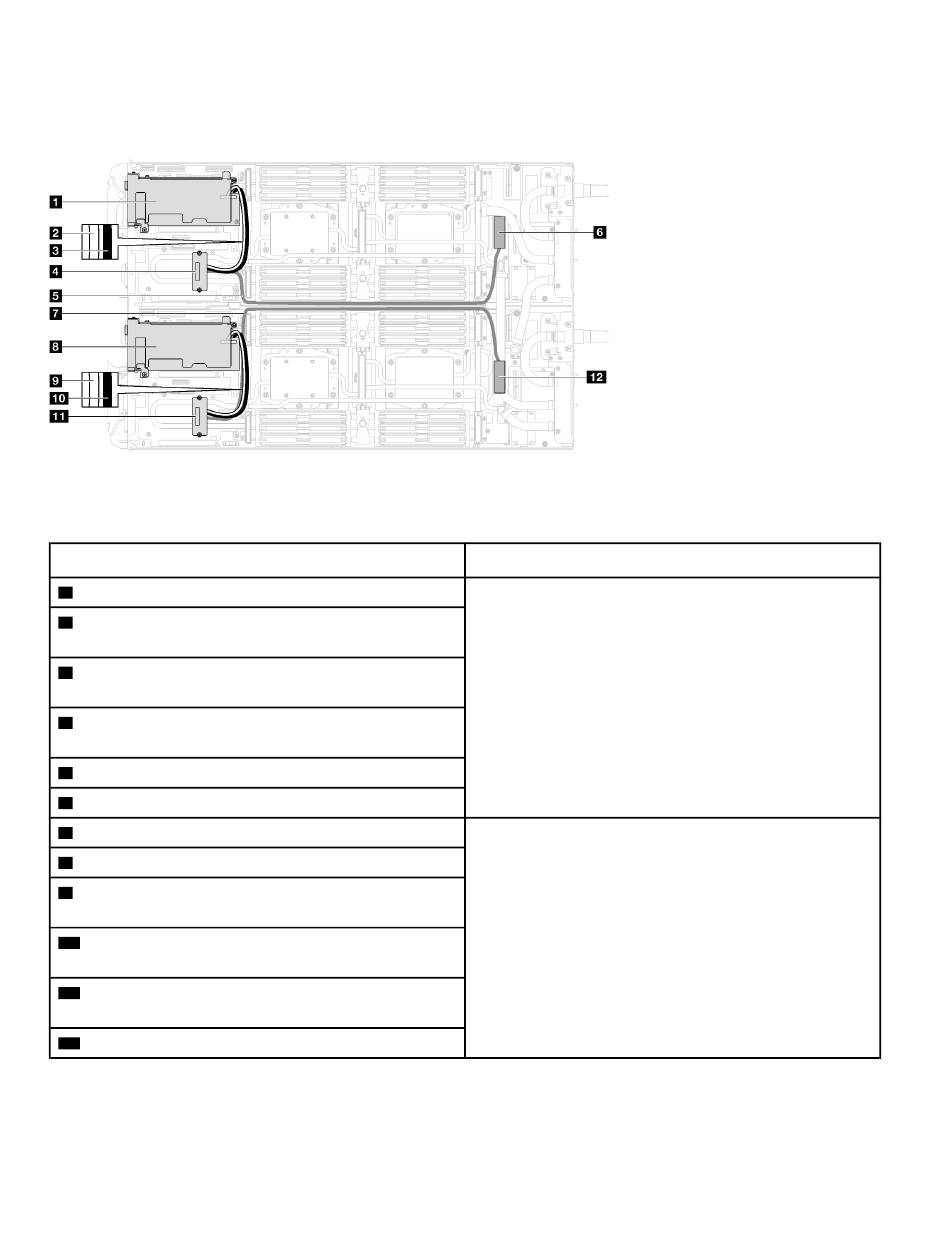

Figura 254. Disposición de los cables de configuración directa del zócalo
Tabla 29. Disposición de los cables de configuración directa del zócalo
Índice de componente
Ranura de PCIe 2
1
Cable de interconexión de 200 mm (blanco, conectado
2
al conector marcado como "white" en el adaptador PCIe)
Cable de interconexión de 200 mm (negro, conectado
3
al conector marcado como "black" en el adaptador PCIe)
Intercalador instalado en una placa de frío del bucle de
4
agua
Cable PCIe de 745 mm
5
Conector PCIe 1/SATA – PCIe x16
6
Cable PCIe de 745 mm
7
Ranura de PCIe 2
8
Cable de interconexión de 200 mm (blanco, conectado
9
al conector marcado como "white" en el adaptador PCIe)
Cable de interconexión de 200 mm (negro, conectado
10
al conector marcado como "black" en el adaptador PCIe)
Intercalador instalado en una placa de frío del bucle
11
de agua
Conector PCIe 1/SATA – PCIe x16
12
246
Bandeja ThinkSystem SD665 V3 Neptune DWC Guía del usuario
Nodo
Nodo izquierdo
Nodo derecho
