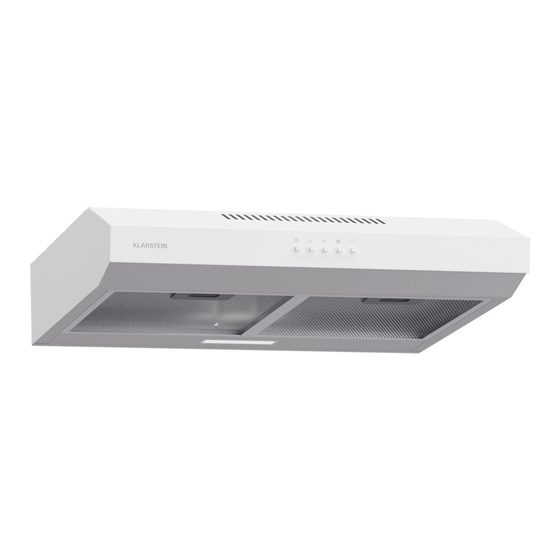

Manuales relacionados para Klarstein CONTEMPO
Resumen de contenidos para Klarstein CONTEMPO
-
Página 77: Datos Técnicos
Número del artículo 10045593, 10045594, 10045595 Suministro eléctrico 220-240 V ~ 50/60 Hz Nota: puede adquirir por separado un filtro de carbón activo para esta campana extractora con el número de artículo XXXXXXX. Para ello, visite nuestro sitio web: www.klarstein.es... -
Página 78: Indicaciones De Seguridad
INDICACIONES DE SEGURIDAD • Lea atentamente todas las indicaciones antes de utilizar el aparato y conserve este manual de instrucciones para consultas posteriores. • Los trabajos de instalación sólo pueden ser realizados por un electricista cualificado o una persona cualificada. Antes de utilizar la campana extractora, asegúrese de que la tensión (V) y la frecuencia (Hz) indicadas en la campana extractora se corresponden con la tensión y la frecuencia de la red eléctrica de su hogar. - Página 79 Indicaciones importantes sobre la función de extracción de aire ADVERTENCIA ¡Peligro de intoxicación por la recirculación de gases! No utilice el aparato en modo de extracción de aire si lo emplea junto con una chimenea que depende del aire ambiente, ya que no se garantiza una circulación suficiente del aire.
-
Página 80: Vista General De La Unidad Y Sus Componentes
VISTA GENERAL DE LA UNIDAD Y SUS COMPONENTES Descripción Cantidad Cuerpo principal Botón de ventilación Unidad filtrante (opcional 2 ó 3) Instalación del filtro de carbón activado (opcional) Válvula de retención Tapa de salida de aire Tornillos 5*49 mm Tacos de plástico... -
Página 81: Dimensiones
DIMENSIONES... -
Página 82: Instalación
INSTALACIÓN Orificio de pared y fijación del soporte • Desembale la campana y compruebe que estén todos los componentes. Asegúrese de que la tensión (V) y la frecuencia (Hz) indicadas en la placa de características coinciden con la tensión y la frecuencia del lugar de instalación. •... - Página 83 Notas importantes sobre el modo de ventilación • Para una combustión correcta y la extracción de gases a través de la chimenea de los sistemas de combustión de combustible, se requiere una cantidad de aire suficiente para evitar la contrapresión. Los ventiladores sin conductos deben ventilarse siempre al aire libre.
- Página 84 • Los trabajos de instalación y cableado eléctrico deben ser realizados por personal cualificado de conformidad con todas las normas y reglamentos aplicables, incluido el diseño del equipo. • No dirija el aire de escape hacia un conducto utilizado por otros aparatos que quemen gas u otros combustibles.
- Página 85 4 tornillos ST5*49 Montaje en pared • Para el montaje en la pared, taladre dos orificios de 10 mm (538 mm) de diámetro con el orificio de ventilación de la parte superior de la campana extractora en el centro (consulte la ilustración de la página siguiente). Asegúrese de que la campana extractora esté...
-
Página 86: Panel De Control Y Funciones De Los Botones
4 tornillos ST5*49 Nota: E l aire no debe dirigirse a un conducto utilizado para otros aparatos que quemen gas u otros combustibles. PANEL DE CONTROL Y FUNCIONES DE LOS BOTONES Pulse este interruptor para detener el funcionamiento del motor. Pulse este interruptor para que el motor funcione a baja velocidad. -
Página 87: Sustituir La Bombilla
SUSTITUIR LA BOMBILLA Apague la alimentación desenchufando el cable de alimentación o apagando el fusible. Retire el filtro de grasa. Extraiga la bombilla haciendo palanca para sacar su soporte de la campana extractora (puede ser necesario ejercer presión). Desenchufe el cable de la luz. Sustituya la bombilla por una nueva del mismo tipo, asegurándose de conectarla correctamente al cable de la luz. -
Página 88: Instalación De La Válvula Antirretorno
Limpieza del filtro de metal Se recomienda limpiar el filtro metálico cada tres meses de la siguiente manera: • Retire el filtro metálico de la campana extractora y lávelo en una solución de agua y detergente líquido neutro, déjelo en remojo. •... -
Página 89: Instalación Del Filtro De Carbón Activado
INSTALACIÓN DEL FILTRO DE CARBÓN ACTIVADO • Retire el filtro de grasa y retire el alambre de hierro. • El filtro de algodón está sobre la rejilla metálica y está sujeto mediante alambre de hierro. • Reemplace el filtro de algodón y vuelva a insertarlo en orden inverso. •... -
Página 90: Reparación De Anomalías
REPARACIÓN DE ANOMALÍAS Error Posible causa Solución La luz está encendida, El conducto de Elimine aquello que lo pero el motor no ventilación está obstruye. funciona. obstruido. El condensador está Sustituya el averiado. condensador. El motor está averiado. Sustituya el motor. El motor emite un olor Sustituya el motor. -
Página 91: Ficha Del Producto
FICHA DEL PRODUCTO Información según el Reglamento (UE) n.º 65/2014 Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014 +A12:2015 Número del artículo 10045590 10045592, 1004559 Denominación Símbolo Valor Unidad Consumo energético anual AEC hood 33,6 kWh/año Clase de eficiencia energética Eficiencia fluidodinámica FDE hood Clase de eficiencia fluidodinámica... - Página 92 Información según el Reglamento (UE) n.º 65/2014 Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014 +A12:2015 Número del artículo 10045591 10045593, 10045595 Denominación Símbolo Valor Unidad Consumo energético anual AEC hood 39,0 kWh/año Clase de eficiencia energética Eficiencia fluidodinámica FDE hood Clase de eficiencia fluidodinámica Eficiencia luminosa LE hood...
-
Página 93: Notas Sobre La Protección Del Medioambiente
NOTAS SOBRE LA PROTECCIÓN DEL MEDIOAMBIENTE • Cuando cocine, asegúrese de que exista suficiente suministro de aire para que la campana extractora pueda trabajar de forma eficiente y con un bajo nivel de ruido. • Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la cocción.
