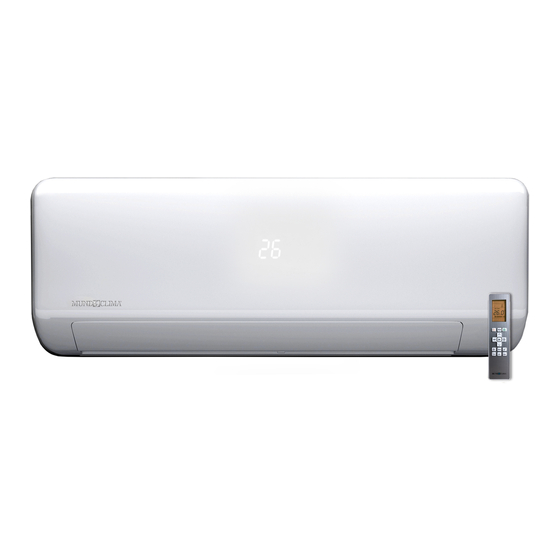

mundoclima MUPR-H10X Manual De Instalación Y Usuario
Manuales relacionados para mundoclima MUPR-H10X
Resumen de contenidos para mundoclima MUPR-H10X
- Página 1 MUPR-H10X Manual de instalación y usuario Installation and owner's manual Manual de instalação e do utilizador Benutzer- oder Installationshandbuch Manuel d'installation et l'utilisauter CL20030 ~ CL20033 UI20030 ~ UI20033 www.mundoclima.com...
- Página 2 ..........................IMPORTANT: In the case of installing the indoor unit MUPR-H10X-I in a Multi Split system, you will find the informa- tion regarding the outdoor unit in the manual enclosed with the outdoor unit..........................
-
Página 3: Es Manual De Instalación Y Usuario
MANUAL DE INSTALACIÓN Y USUARIO OBSERVACIÓN IMPORTANTE IMPORTANTE: Le agradecemos que haya adquirido un aire acondicionado de alta calidad. Para asegurar un funciona- miento satisfactorio durante muchos años, debe leer cuidadosamente este manual antes de la instalación y del uso del equipo. Después de leerlo, guárdelo en un lugar seguro. Le rogamos consulte este manual ante las dudas sobre el uso o en el caso de irregularidades. -
Página 4: Tabla De Contenido
Contenidos Precauciones de Seguridad .............. 06 Manual de Usuario Especificaciones de Unidad y Características ........ 10 1. Visualización de unidad interior ..........................10 2. Temperatura de funcionamiento ..........................11 3. Otras funciones ..............................12 4. Ajuste del ángulo del flujo de aire .......................... 13 5. - Página 5 Conexión de las Tuberías de Refrigerante .........35 A. Aviso sobre Longitud del Tubo ..........................35 B. Instrucciones de Conexión - Tuberías de Refrigerante ................... 35 1. Cortar el tubo ............................... 35 2. Retirar rebabas ..............................36 3. Ensanchar los extremos del tubo ........................36 4.
-
Página 6: Precauciones De Seguridad
Precauciones de Seguridad Lea las Precauciones de Seguridad Antes de la Instalación y la Operación La instalación incorrecta debido a ignorar instrucciones puede causar daños o lesiones graves. La gravedad de las lesiones o daños potenciales se clasifica como una ADVERTENCIA o como una PRECAUCIÓN. -
Página 7: Advertencias De Limpieza Y Mantenimiento
ADVERTENCIAS DE LIMPIEZA Y MANTENIMIENTO ● Apague el dispositivo y desconecte la alimentación antes de limpiar. De lo contrario, podría provocar descargas eléctricas. ● No utilice una cantidad excesiva de agua para limpiar el aire acondicionado. ● No limpie el aire acondicionado con productos de limpieza inflamables. Los productos de limpieza inflamables pueden causar incendios o deformaciones. - Página 8 ADVERTENCIAS PARA LA INSTALACIÓN DEL PRODUCTO La instalación debe ser realizada por un distribuidor autorizado o un especialista. Una instalación defectuosa puede causar fugas de agua, descargas eléctricas o incendios. La instalación debe realizarse de acuerdo a las instrucciones de instalación. Una instalación inapropiable puede causar fugas de agua, descargas eléctricas o incendios.
-
Página 9: Advertencia Para Usar Refrigerante R32
ADVERTENCIA para usar refrigerante R32 ● Cuando se utiliza refrigerante inflamable, el aparato se debe guardar en un área bien ventilada donde el tamaño de la habitación se corresponda según lo especificado para la operación. Para modelos de refrigerante R32: El aparato debe ser instalado, utilizado y guardado en una habitación con un área de suelo de más de 4 m El aparato no debe ser instalado en un espacio sin ventilación, si ese espacio es menor de 4 m ●... -
Página 10: Manual De Usuario
Manual de Usuario Especificaciones y Características de la Unidad Visualización de la unidad interior Filtro de aire (levantar) Panel Frontal Cable de Comunicación Control Remoto Láma Soporte del control remoto Pantalla de Visualización “ ” “ ” Muestra la temperatura, la función de operación y los códigos de error: “... -
Página 11: Temperatura De Funcionamiento
Temperatura de funcionamiento Cuando su aire acondicionado se usa fuera de los siguientes rangos de temperatura, ciertas funciones de protección de seguridad pueden activarse y hacer que la unidad se desactive. REFRIGERACIÓN CALEFACCIÓN DESHUMIDIFICACIÓN Temperatura 17°C - 32°C 0°C - 30°C 10°C - 32°C Ambiente Int. -
Página 12: Otras Características
No se incluye la guía del uso del mando a distancia ● Detección de Fugas de Refrigerante por infrarrojos en este paquete de documentación. La unidad interior mostrará automáticamente No todas las funciones están disponibles para el aire "EL0C" cuando detecte fugas de refrigerante. acondicionado, compruebe la pantalla interior y el ●... -
Página 13: Ajuste Del Ángulo Vertical Del Flujo De Aire
● Configurar el Ángulo del Flujo de Aire Ajuste del ángulo vertical del flujo de aire Cuando la unidad esté encendida, utilice el botón SWING (OSCILAR) para ajustar la dirección (ángulo vertical) del flujo de aire. Consulte el Manual del Control Remoto para obtener más detalles. -
Página 14: Cuidado Y Mantenimiento
Cuidado y Mantenimiento 5. Aclare el filtro con agua limpia, a continuación Limpieza de su Unidad Interior agítelo para retirar el agua sobrante. ANTES DE LIMPIEZA O 6. Séquelo en un lugar fresco y seco, evitando exponerlo a la luz solar directa. MANTENIMIENTO 7. -
Página 15: Recordatorios Sobre El Filtro De Aire (Opcionales)
Mantenimiento – PRECAUCIÓN largos períodos sin uso ● Antes de limpiar o cambiar el filtro, apague la unidad y desconecte la fuente de alimentación. Si no pretende utilizar su aire acondicionado durante ● Al retirar el filtro, no toque las partes metálicas un periodo largo de tiempo, haga lo siguiente: de la unidad. -
Página 16: Resolución De Problemas
Resolución de Problemas PRECAUCIONES DE SEGURIDAD Si ocurre CUALQUIERA de los siguientes casos, ¡apague inmediatamente su unidad! ● El cable de alimentación está dañado o caliente anormalmente ● Huele un olor a quemado ● La unidad emite sonidos fuertes o inusuales ●... - Página 17 Problema Posibles Causas La unidad exterior emite La unidad emitirá diferentes sonidos según su modo de funcionamiento actual. ruido La unidad podría acumular polvo durante periodos prolongados de inactividad, Sale polvo de la unidad que será expelido cuando se encienda la unidad. Esto puede mitigarse tapando la interior o exterior unidad durante los periodos largos de inactividad.
- Página 18 Problema Posibles Causas Solución Espere a que la alimentación sea Falla de alimentación restaurada La alimentación está apagada Encienda la alimentación El fusible está quemado Reemplace el fusible La unidad no funciona Las baterías del control remoto están Reemplace baterías gastadas La protección de 3 minutos de la unidad Espere tres minutos tras reiniciar la...
- Página 19 Listado de códigos de error Código Significado Error de EEPROM en la placa electronica de la unidad interior EH 00/EH 0A Error de comunicación entre la unidad interior y exterior EL 01 EH 02 Error en la detección de la señal de cruce por cero (problema de la PCB o de la frecuencia eléctrica) EH 30 Protección de bajo voltaje del ventilador externo interior Protección de alto voltaje del ventilador externo interior...
- Página 20 Listado de códigos de error (continuación) Código Significado Protección por alta temperatura de descarga del compresor PC 06 Protección de corriente en la unidad exterior PC 08 Protección anti-aire frío en modo calefacción PH 09 Error del módulo PFC PC 0F Protección por temperatura ambiente exterior demasiado baja pc 0l Protección por alta temperatura en el evaporador...
-
Página 21: Manual De Instalación Accesorios
Manual de Instalación Accesorios El sistema de aire acondicionado incluye los siguientes accesorios. Utilice todos los accesorios y piezas de instalación para instalar el aire acondicionado. Una instalación inapropiable puede causar fugas de agua, descargas eléctricas o incendios, o provocar fallas en el equipo. Los artículos no incluidos con el aire acondicionado deben comprarse por separado. -
Página 22: Resumen De Instalación - Unidad Interior
Resumen de instalación – Unidad Interior En función de cada instalación (ver más adelante) 12cm 12cm 2.3m Seleccione la ubicación de Determine la posición del Fije la placa de montaje instalación agujero de la pared Taladre el agujero en la Conecte tubos pared Conecte el cableado... -
Página 23: Partes De La Unidad
Partes de la Unidad AVISO: La instalación debe realizarse de acuerdo a los requerimientos de los estándares locales y nacionales. La instalación podría diferir ligeramente en diferentes zonas. Boost Humidity Placa de Montaje en Pared Filtro de aire (sáquelo) Control Remoto Panel Frontal Tubería de Drenaje Soporte de Control Remoto... -
Página 24: Instalación De La Unidad Interior
Instalación de Unidad Interior Consulte el siguiente diagrama para asegurar la Instrucciones de Instalación – Unidad Interior distancia adecuada a las paredes y el techo: ANTES DE LA INSTALACIÓN Antes de instalar la unidad interior, consulte la etiqueta de la caja del producto para asegurarse de En función de cada instalación (ver el siguiente AVISO) que el número del modelo de la unidad interior se corresponde con el número del modelo de la unidad... -
Página 25: Perforar Un Agujero En La Pared Para La Tubería De Conexión
Paso 3: Perforar un agujero en la pared para la Unidad: mm (pulg.) tubería de conexión Regla de dirección horizontal 1. Determine la ubicación del orificio en la pared según la posición de la placa de montaje. Consulte Regla de las Dimensiones de la Placa de Montaje. -
Página 26: Preparar Las Tuberías De Refrigerante
Paso 4: Preparar las tuberías de refrigerante Si no hay tuberías de refrigerante que están insertadas en la pared, haga lo siguiente: Las tuberías de refrigerante están dentro de una Paso 1: Enganche la unidad interior sobre la placa manga aislante fijada a la parte trasera de la unidad. de montaje: Debe preparar las tuberías antes de pasarlas a través 1. - Página 27 Si no hay tuberías de refrigerante que están insertadas en la pared, haga lo siguiente: Abrir la cubierta 1. Basándose en la posición del agujero de la pared y desatornillar el respecto a la placa de montaje, elija el lado desde el tornillo que las tuberías saldrán de la unidad.
-
Página 28: Conectar La Manguera De Drenaje
Paso 5: Conectar la manguera de drenaje ANTES DE REALIZAR CUALQUIER Por defecto, la manguera de drenaje está fijada al lado TRABAJO ELÉCTRICO, LEA ESTAS izquierdo de la unidad (cuando mira de frente a la parte REGULACIONES posterior de la unidad). Sin embargo, también puede 1. -
Página 29: Conectar El Cable De Señal
ADVERTENCIA ANTES DE REALIZAR CUALQUIER TAREA ELÉCTRICA O CON EL CABLEADO, APAGUE LA ALIMENTACIÓN DEL SISTEMA. Paso 6: Conectar el cable de señal. El cable de señal permite la comunicación entre las Primero abra el panel frontal, luego unidades interior y exterior. Primero debe elegir el retire el panel inferior. -
Página 30: Enrollar Las Tuberías Y Cables
Paso 8: Instalar la unidad interior AVISO SOBRE EL CABLEADO Si ha instalado nuevas tuberías de conexión a la EL PROCESO DE CONEXIÓN DEL CABLEADO unidad exterior, haga lo siguiente: PODRÍA DIFERIR LIGERAMENTE SEGÚN LAS 1. Si ya han pasado las tuberías de refrigerante a UNIDADES Y LAS REGIONES. -
Página 31: Instalar La Unidad Interior
Instalación de la Unidad Exterior Instale la unidad siguiendo los códigos y las NO instale la unidad en los siguientes lugares: regulaciones locales, podrían ser ligeramente Cerca de un obstáculo que bloquee las entradas y diferentes entre distintas regiones. salidas de aire Cerca de una calle pública, zonas con mucha gente o lugares en los que el ruido de la unidad pueda molestar a otros... -
Página 32: Instalar La Junta De Drenaje
Paso 2: Instalar la junta de drenaje (sólo en la Paso 3: Anclar la unidad exterior. unidad con bomba de calor) Se puede anclar la unidad exterior al suelo o a un Antes de atornillar la unidad exterior en su posición, soporte instalado en pared con pernos (M10). - Página 33 Modelos 09/12: Modelos 18/24: Si instala la unidad en el suelo o en una plataforma 5. Retire las tuercas de los pernos de expansión, y de montaje de hormigón, haga lo siguiente: coloque la unidad exterior en los pernos. 1. Marque las posiciones para cuatro pernos de 6.
-
Página 34: Elegir El Tamaño Correcto Del Cable
Si instala la unidad en un soporte de pared, haga lo ELEGIR EL TAMAÑO CORRECTO DEL siguiente: CABLE El tamaño del cable de alimentación, cable de señal, PRECAUCIÓN fusible e interruptor está determinado por la corriente Asegúrese de que la pared esté hecha de ladrillo, máxima de la unidad. -
Página 35: Conexión De Las Tuberías De Refrigerante
Conexión de las Tuberías de Refrigerante Al conectar tuberías de refrigerante, no deje que entren en el sistema otras sustancias o gases que no sean los especificados. La presencia de otros gases o sustancias disminuirá la capacidad de la unidad, y puede causar una presión inusualmente alta en el ciclo de refrigeración. -
Página 36: Retirar Rebabas
Paso 2: Retirar rebabas PROLONGACIÓN DE TUBERÍA MÁS ALLÁ DEL MOLDE DE ENSANCHAMIENTO Las rebabas pueden afectar al sellado hermético de la conexión de las tuberías de refrigerante. Deben ser A (mm) Diámetro Exterior retiradas por completo. del Tubo (mm) Mín. -
Página 37: Requerimientos De Par
Apriete manualmente la tuerca acampanada lo máximo posible. Utilizando una llave, agarre la tuerca en el tubo de la unidad. Sujetando firmemente la tuerca en el tubo de la unidad, use una llave de par para apretar la tuerca acampanada según los valores de par de la siguiente tabla de Requerimientos de Par. - Página 38 PRECAUCIÓN PRECAUCIÓN ● Trampa de aceite Si la unidad exterior está instalada más alto que la Si la unidad interior está instalada más alto que la unidad interior: unidad exterior: - Se recomienda que no amplíe la tubería de - Si el aceite regresa al compresor de la unidad succión vertical.
-
Página 39: Evacuación De Aire
Evacuación de Aire 8. Si hay un cambio en la presión del sistema, Preparaciones y Precauciones consulte la información sobre cómo revisar fugas El aire y las materias extrañas en el circuito de en la sección Revisión de Fugas de Gas. Si no hay refrigerante pueden causar subidas de presión cambios en la presión del sistema, desenrosque anormales que pueden dañar el aire acondicionado,... -
Página 40: Aviso Sobre Añadir Refrigerante
Aviso sobre Añadir Refrigerante Algunos sistemas requieren una carga adicional dependiendo de la longitud de los tubos. La longitud estándar del tubo es de 5m. El refrigerante debe cargarse desde el puerto de servicio de la válvulade baja presión de la unidad exterior. El refrigerante adicional a cargar puede calcularse usando la siguiente fórmula: REFRIGERANTE ADICIONAL POR LONGITUD DE TUBO Longitud... -
Página 41: Revisiones De Fugas Eléctricas Y De Gas
Revisiones de Fugas Eléctricas y de Gas ADVERTENCIA - RIESGO DE Antes de la Prueba de Funcionamiento DESCARGAS ELÉCTRICAS Realice la prueba de funcionamiento sólo cuando haya TODO EL CABLEADO DEBE CUMPLIR CON LOS completado los siguientes pasos: CÓDIGOS ELÉCTRICOS LOCALES Y NACIONALES, ●... -
Página 42: Prueba De Funcionamiento
Prueba de Funcionamiento DOBLE REVISIÓN DE LAS CONEXIONES DE LOS Instrucciones de la Prueba de Funcionamiento TUBOS Debe realizar la Prueba de Funcionamiento durante Durante el funcionamiento, la presión del circuito de al menos 30 minutos. refrigerante aumentará. Esto puede revelar escape 1. -
Página 43: Manual Del Control Remoto
Manual del Control Remoto Especificaciones del Control Remoto... -
Página 44: Información Previa A Su Utilización
Información Previa a su Utilización... -
Página 45: Botones Y Funciones
°C & °F. Modo ajustado previamente Breeze Away ( Breeze ... (Super ION). 20% 80% 100%. Pulse TEMP para aumentar/ disminuir la velocidad del ventilador en incrementos del 1%. Nota: Usado en la serie MUPR-H10X... - Página 46 BREEZE AWAY Se utiliza para evitar que el aire vaya sobre las personas Nota: No usado en la serie MUPR-H10X...
-
Página 47: Indicadores De La Pantalla
Indicadores de la Pantalla Icono Breeze Away Icono " " A ctive clean Icono Fresh Icono modo Sleep Icono Follow me Icono config. WIFI (modo AP) Icono bateria baja (Si parpadea) Icono Temporizador marcha Icono Temporizador paro Icono de la función Silencio Icono Velocidad ventilador Temperatura / Temporizador /... -
Página 51: Cómo Usar Funciones Avanzadas
Función Dirección del aire Si continua presionando el botón SWING, se pueden ajustar hasta 5 direcciones de Swing aire diferentes. La lama se puede mover en cada pulsación. Pulsar el botón hasta que la lama se posicione en la dirección desdeada. - Página 53 Función Silence...
- Página 54 Función BREEZE AWAY (Avoid me) ( Esta función evita que el aire sople directamente sobre el cuerpo de las personas. Nota: Esta función solo esta disponible en modo refrigeración, ventilación y deshumidificación.
-
Página 55: Información De Servicio
Información de Servicio 1. Comprobaciones de la zona de trabajo Antes de comenzar el trabajo en los sistemas que contengan refrigerantes inflamables, son necesarios los controles de seguridad para asegurar que el riesgo de incendio está minimizado. Para reparar el sistema refrigerante se deben cumplir las siguientes precauciones antes de realizar los trabajos en el sistema. - Página 56 La cantidad de carga es según el tamaño del compartimento dentro del cual se instalan las piezas. El ventilador y las salidas están funcionando bien y no están obstruidas. Si se usa un circuito indirecto de refrigerante, el circuito secundario se debe comprobar en búsqueda de refrigerante.
-
Página 57: Métodos De Detección De Fugas
11. Reparación de componentes seguros No aplique ningún inductor permanente o cargas de capacitancia al circuito sin asegurar que esto no excederá el voltaje ni la corriente permisible para el equipo en uso. Estos componentes seguros son los únicos con los que se puede trabajar en una ambiente de gases inflamables. El comprobador debe tener el rango correcto. -
Página 58: Procedimientos De Carga
Cuando la carga OFN se usa, se debe ventilar el sistema para que baje a la presión atmosférica y de esta manera permitir que funcione. Esta operación es vital cuando se va a soldar. Asegúrese de que la salida de la bomba de vacío no está cerrada a fuentes de ignición y de que hay ventilación. - Página 59 18. Etiquetado El equipo se debe etiquetar mencionando que está reparado y sin refrigerante. La etiqueta debe tener la fecha y la firma. Asegúrese de que hay etiquetas en el equipo con la actualización del estado del refrigerante inflamable. 19. Recuperación Se recomienda usar las buenas prácticas recomendadas cuando extraiga el refrigerante ya sea por mantenimiento o instalación.
