KNX – Mitsubishi Heavy Industries A.C.
IntesisBox
2. Conexión
Conexión de la interfaz MH-RC-KNX-1i a la unidad interior de AA
2.1 MH-RC-KNX-1i sin Control Remoto de MHI
La interfaz MH-RC-KNX-1i puede conectarse directamente al bus X/Y de la unidad interior
(sin control remoto MHI -RC a partir de ahora- conectado al bus X/Y). Si este es el caso, la
interfaz MH-RC-KNX-1i debe configurarse como maestro (usando el software ETS), ver el
diagrama de conexión de la Figura 2.2.
2.2 MH-RC-KNX-1i con Control Remoto de MHI
Si un control remoto (RC) de MHI está presente y conectado al bus X/Y, existen dos
configuraciones posibles:
Control remoto con cable disponible. Conecte la interfaz como esclavo en
paralelo con el control remoto con cable (el control remoto actúa como maestro).
Control remoto por infrarrojo disponible. Conecte la interfaz como maestro en
paralelo con el control remoto por infrarrojo (El receptor infrarrojo actúa como
esclavo).

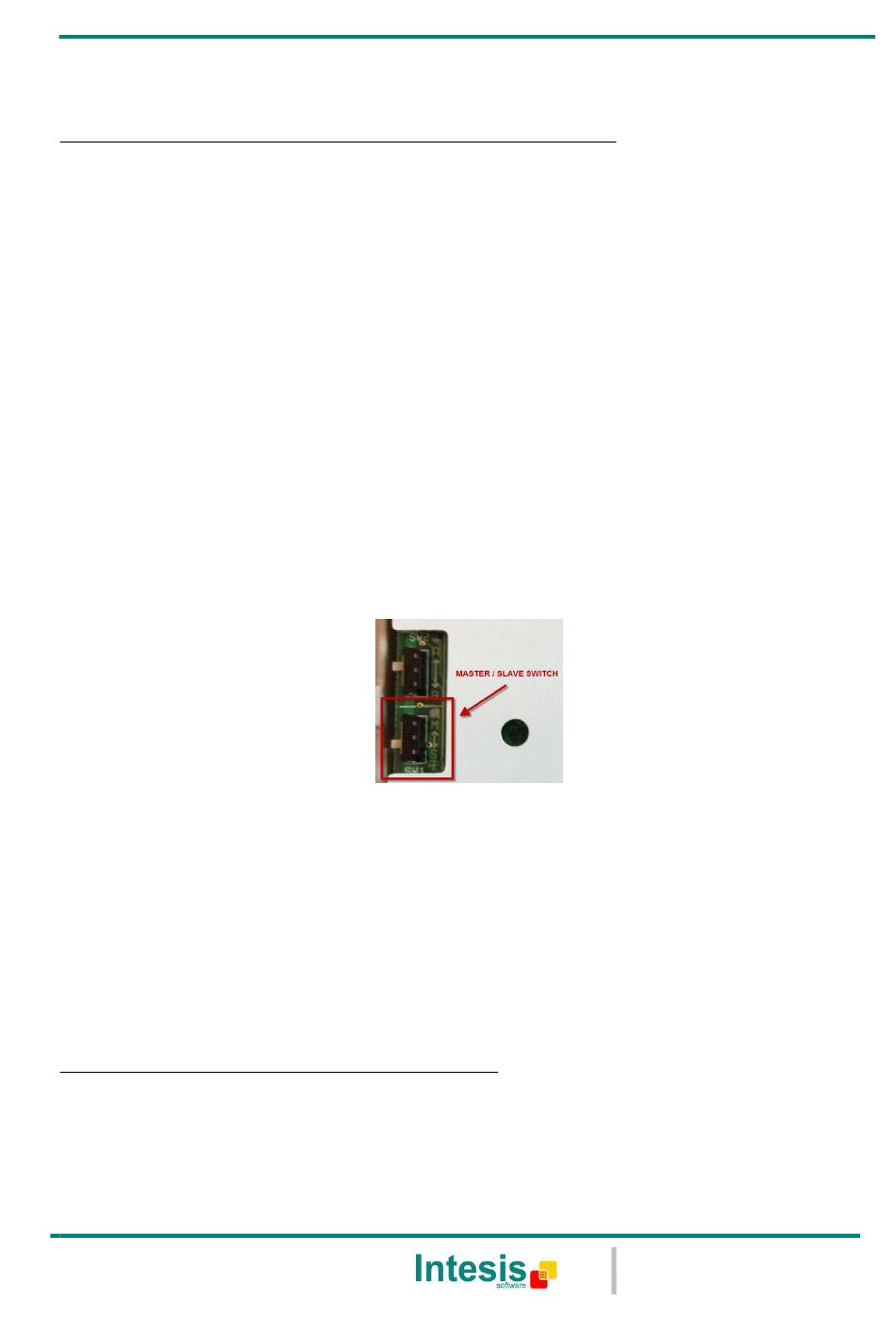

Figura 2.1 Parte trasera de la PCB del MHI RC, conmutador Master/Slave
Desconecte la alimentación de la unidad de Aire Acondicionado (AA) y use un cable de 2
hilos con un diámetro de entre 0.75mm
1i, el control remoto de MHI y la correspondiente unidad interior. Atornille los terminales de
los cables acondicionados para tal acción en los correspondientes terminales X/Y de cada
dispositivo, como se muestra en la Figura 2.2.
La longitud máxima del bus X/Y es de 600 metros. La interfaz MH-RC-KNX-1i y el control
remoto MHI no tienen polaridad.
Conexión de la interfaz MH-RC-KNX-1i al bus KNX:
Desconecte la alimentación del bus KNX. Conecte la interfaz MH-RC-KNX-1i al bus KNX TP-1
(EIB) a través del conector KNX estándar (rojo/gris) de la interfaz MH-RC-KNX-1i, respetar
la polaridad.
Reconecte la alimentación del bus KNX y la alimentación de la unidad de AA.
© Intesis Software S.L. - All rights reserved
This information is subject to change without notice
®
IntesisBox
is a registered trademark of Intesis Software SL
2
2
y 1.25mm
para conectar la interfaz MH-RC-KNX-
URL
Email
tel
Manual de Usuario r2.0 esp
http://www.intesis.com
info@intesis.com
+34 938047134
7 / 59
