IntesisBox
2.
Conexión y colocación
2.1. Conexión
Con la tensión de alimentación del A.A. desconectada, se debe abrir la tapa del A.A. hasta
localizar la tarjeta electrónica de control. En dicha tarjeta se debe localizar el conector
marcado como:
S21
Utilizando el cable que viene junto con el dispositivo, inserte uno de sus conectores, el
conector más pequeño, en el conector del DK-AC-ENO-1 / 1C, y el otro conector del cable,
el del extremo con más trozo sin cubierta, en el conector S21 de la tarjeta electrónica de la
unidad de A.A. Cierre la tapa de la unidad interior de aire acondicionado de nuevo.
Circuito
S21
electrónico
Importante: No se debe modificar la longitud del cable suministrado, puesto que ello
podría afectar al correcto funcionamiento de la unidad.
Para la conexión del dispositivo con el AC los métodos especificados en la Figura 2.2 son los
recomendados
Metodo1: El agujero está situado encima de CON1
Metodo2: El agujero está situado en el lado opuesto. Utilice la grapa subministrada para
fijar el cable.
Utilize estos
agujeros para
fijar el
dispositivo
Importante: El cable no debe pasar por encima de la zona de la antena (zona marcada en
Figura 2.2) ya que el correcto funcionamiento del dispositivo puede verse afectado. Por este
mismo motivo nunca use un tornillo metálico en esta zona de antena.
© Intesis Software S.L. – Todos los derechos reservados
La información de este documente puede cambiar sin previo aviso.
IntesisBox es una marca registrada de Intesis Software SL
DK-AC-ENO-1/1C
en las unidades de la gama doméstica.
Unidad interior del A.A
200 mm

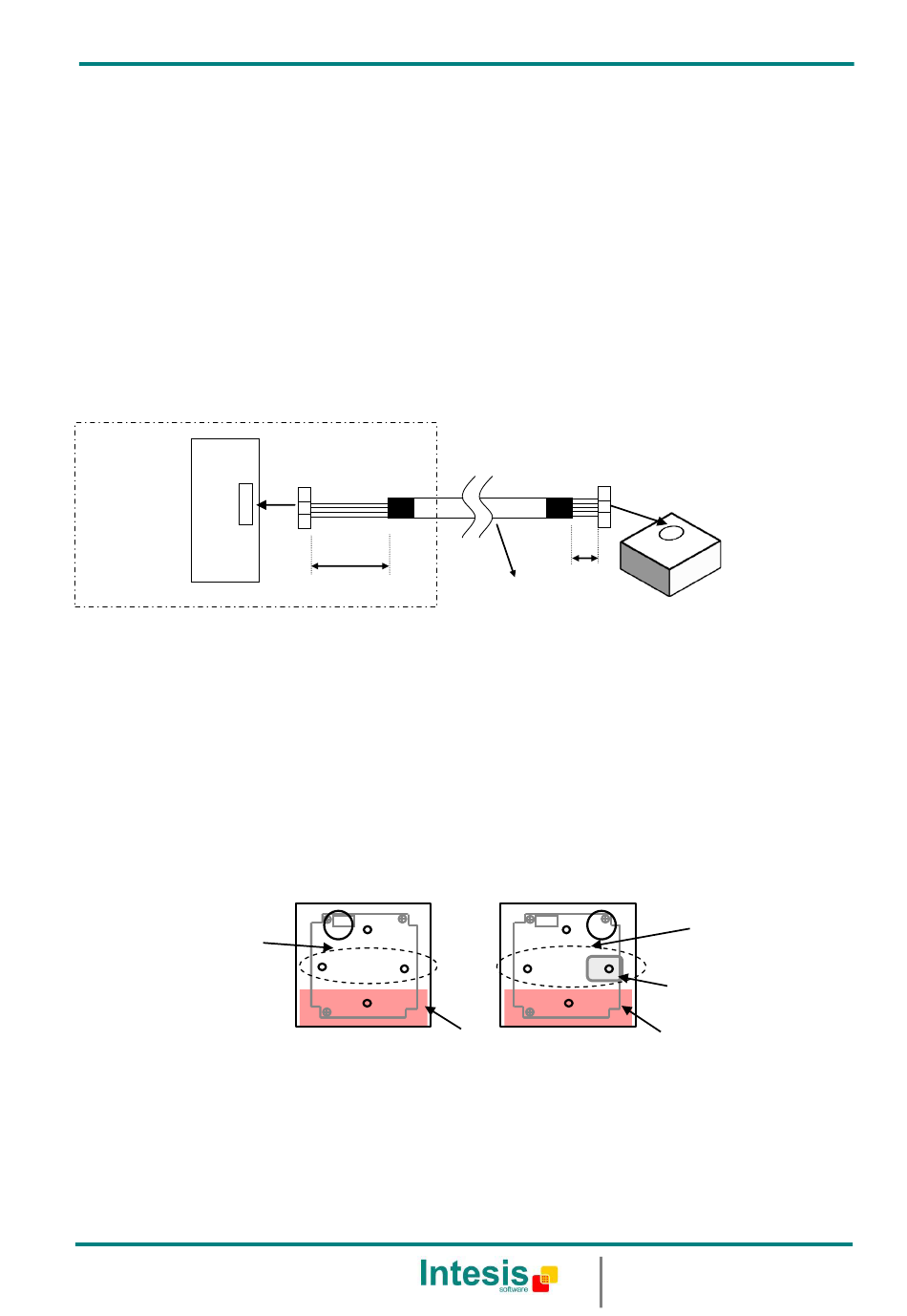

Figura 2.1 Esquema de Conexión del dispositivo
CON1
Method1
Figura 2.2 Métodos de conexión del cableado
v.1
40 mm
Cable de conexión
suministrado con el
interfaz.
CON1
Zona de
Method2
antena
URL
http://www.intesis.com
email
info@intesis.com
tel
+34 938047134
Manual de Usuario
Inserte
el
cable
en
el
agujero
y
siga
las
instrucciones en la sección
posterior
®
IntesisBox
DK-AC-ENO-
1 / 1C
Utilize estos
agujeros para
fijar el
dispositivo
Staple/
Grapa
Zona de
antena
7 / 30
rev.5
