2. Conexión
Junto con la interfaz, se suministra un cable con los correspondientes conectores para su
conexión con el sistema Aquarea sin necesidad de más accesorios. Para su conexión con el
bus de Modbus RTU EIA485, la interfaz PA-AW-MBS-1 cuenta con un conector de 2 bornes.
Si se desea instalar la interfaz PA-AW-MBS-1 en un sistema Monobloc, ir a la sección 2.1.
Por otro lado, si se desea instalar la interfaz PA-AW-MBS-1 en un sistema Bibloc, ir a la
sección 2.2. En ambos casos debe usarse el cable suministrado con la interfaz PA-AW-MBS-
1 y el cable suministrado por Panasonic para la conexión habitual de la unidad exterior con
el Panel de Control (Monobloc) o para la conexión del Panel de Control con la unidad interior
(Bibloc).
2.1 Sistemas Monobloc. Conexión al Panel de Control de Aquarea.
En el caso de sistemas Monobloc, la interfaz PA-AW-MBS-1 debe conectarse al Panel de
Control del sistema Aquarea.

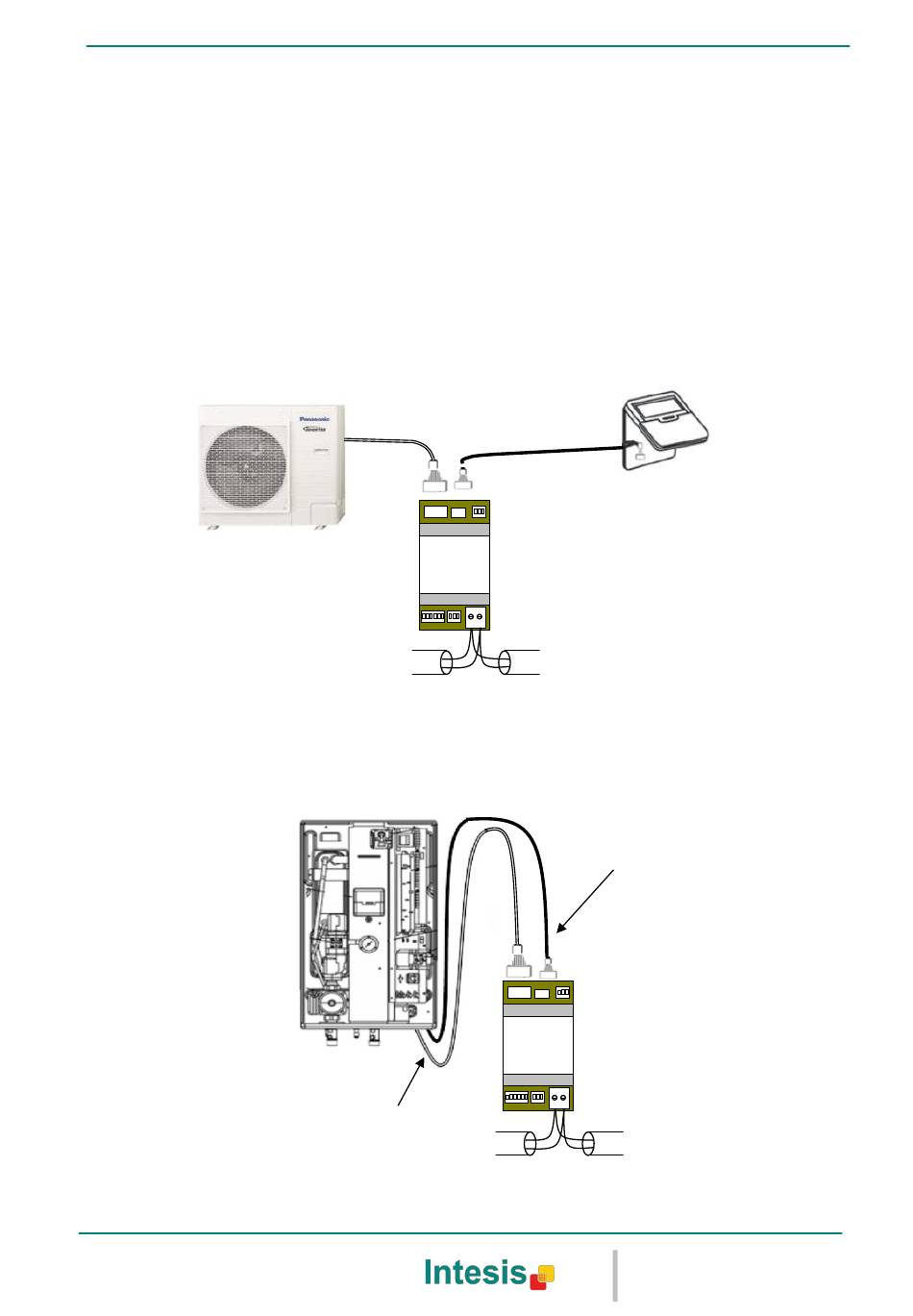

Figura 2.1 Conexión de la interfaz PA-AW-MBS-1 y el Panel de control Aquarea
2.2 Sistemas Bibloc. Conexión a la unidad interior de Aquarea.
En el caso de los sistemas Bibloc, la interfaz PA-AW-MBS-1 debe estar conectada con la
unidad interior de sistema Aquarea.
Figura 2.2 Conexión de la interfaz PA-AW-MBS-1 y la unidad interior de Aquarea
