Material einlegen

4 Material einlegen
Für Einstellungen und einfache Montagen den mitgelieferten Sechskantschlüssel verwenden, der
sich im oberen Teil der Druckbaugruppe befindet. Weitere Werkzeuge sind für die hier beschrie-
benen Arbeiten nicht erforderlich.
4.1

Rollenmaterial einlegen

4.1.1

Materialrolle auf Rollenhalter positionieren

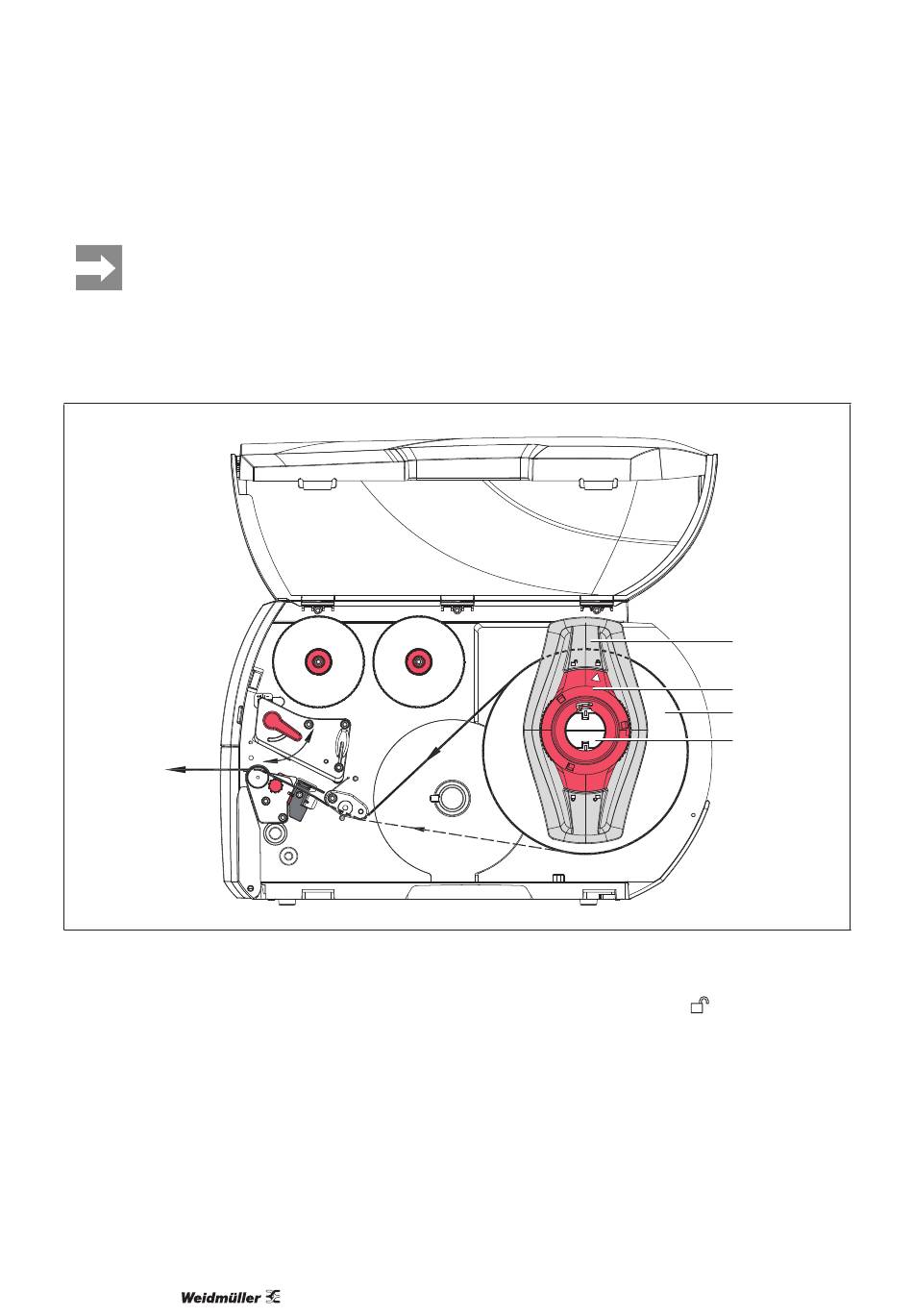

Abbildung 10 Rollenmaterial einlegen
f Deckel öffnen.
f Stellring (2) entgegen dem Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol
steller (1) dadurch lösen.
f Randsteller (1) vom Rollenhalter (4) abziehen.
f Materialrolle (3) so auf den Rollenhalter (4) schieben, dass die zu bedruckende Seite des Materials nach
oben zeigt.
f Randsteller (1) auf Rollenhalter (4) aufsetzen und so weit schieben, bis beide Randsteller an der Material-
rolle (3) anliegen und beim Schieben ein deutlicher Widerstand spürbar wird.
16
1
2
3
4
zeigt, und Rand-
