Montavimo instrukcija – kvalifikuotam personalui
Montuodami saunos valdymo sistemą atlikite šiuos veiksmus:
1. Maždaug 1,70 m aukštyje 7 mm atstumu iki saunos sienos įsukite du varžtus
su kryžmine įpjova (16 mm). Atstumas tarp varžtų turi būti 145 mm (žr. Pav. 1).
2. Atsuktuvu lengvai įspauskite fiksatorius C ir nuimkite korpuso dangtelį
(žr. Pav. 2).
80
40

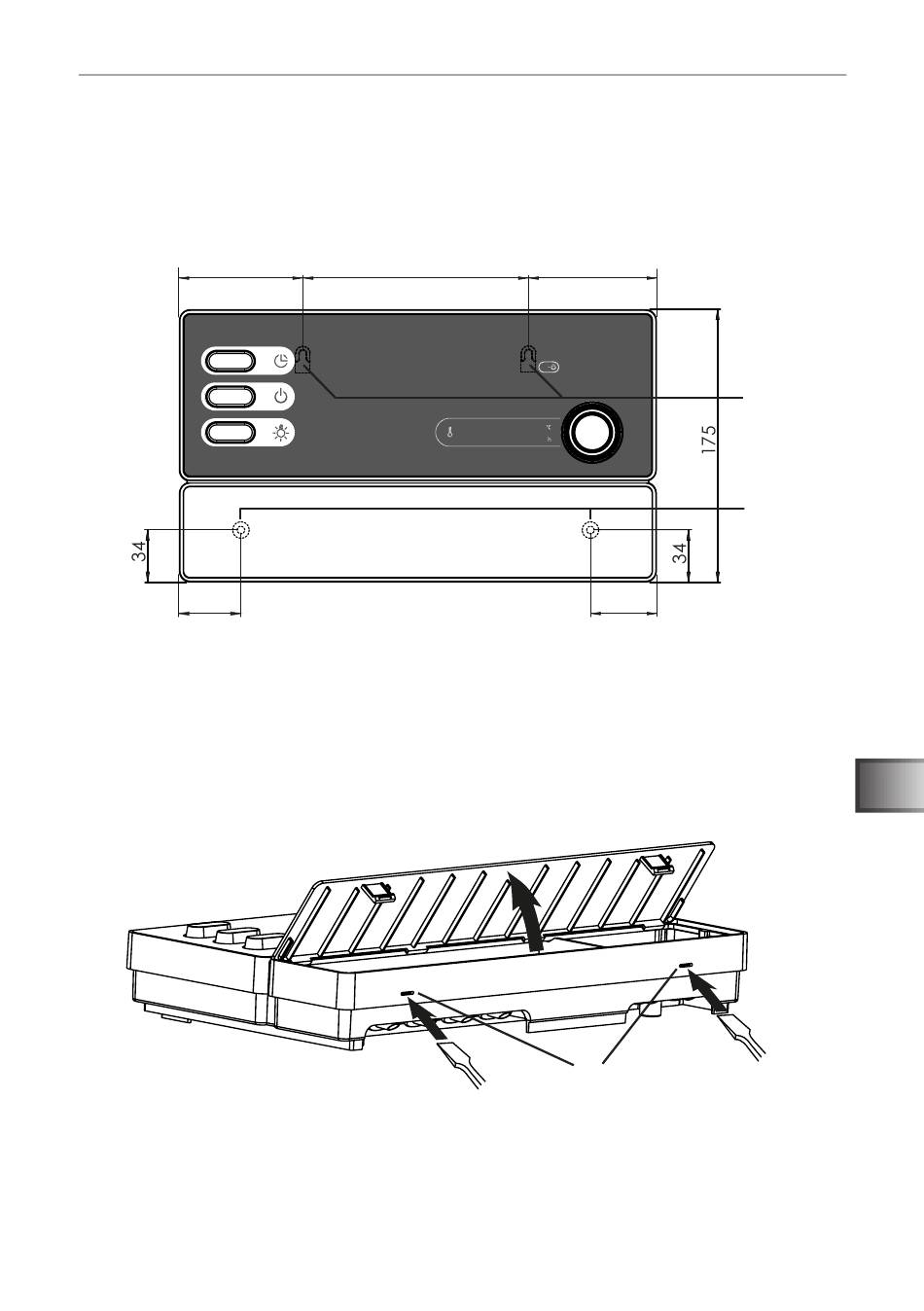

Pav. 1 Pakabinamo įrenginio ir montavimo angų pozicija
(matmenys, nm)
3. Naudodami pakabinimo įrenginį pakabinkite saunos valdymo sistemą A ant
sumontuotų kryžminių varžtų (žr. Pav. 1).
4. Du varžtus su kryžmine įpjova (16 mm) įsukite į apatines tvirtinimo angas B
(žr. Pav. 1).
Pav. 2 Korpuso dangtelio nuėmimas
145
C
82
A
B
43
11/30 p.
LT
