Parte frontal

1
2

Parte posterior

6
7
8
9
10
11 12

Estructura interna

15
16

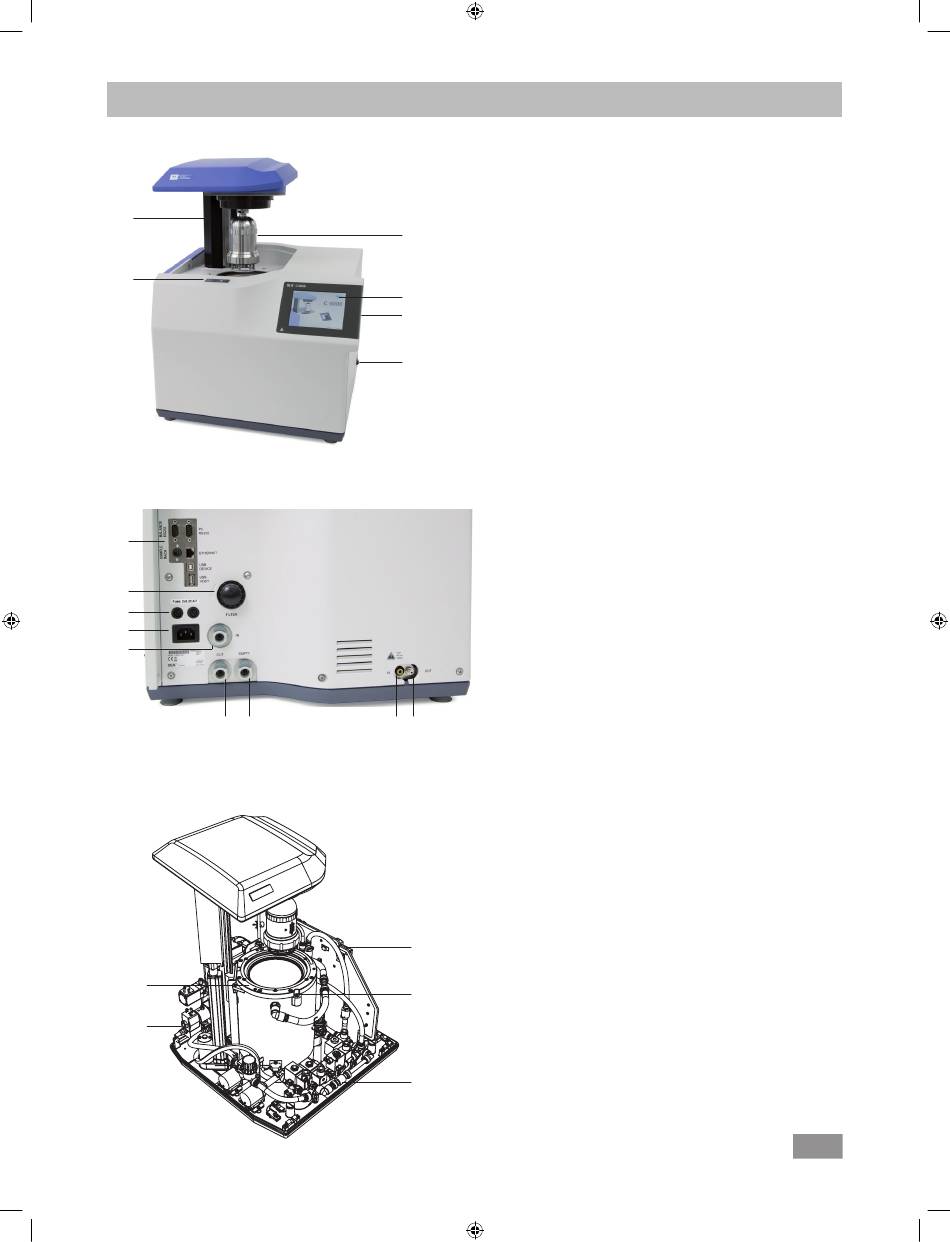

Diseño del aparato
3
1: Elevador
2: Campo de sensores RFID para la detección del
4
recipiente de disgregación
4a
3: Recipiente de disgregación
4: Pantalla táctil
4a: Puerto USB (memoria y impresora)
5
5: Interruptor de alimentación
Fig. 1
6: Puertos para el PC de comunicaciones
(balanza, Ethernet, USB, gradilla de muestras)
7: Filtro de agua
8: Fusibles principales
9: Toma de corriente
10: Entrada del refrigerador/termostato (IN)
11: Salida del refrigerador/termostato (OUT)
12: Tubo de descarga (EMPTY)
13: Conexión del suministro de oxígeno (IN)
14: Purga (OUT)
13 14
Fig. 2
17
15: Grupo de recipientes (recipiente interno y
recipiente externo)
16: Grupo de válvulas de oxígeno y desgasificación
18
17: Sistema electrónico
18: Tornillo de purga
19: Grupo de válvulas de agua
19
Fig. 3
