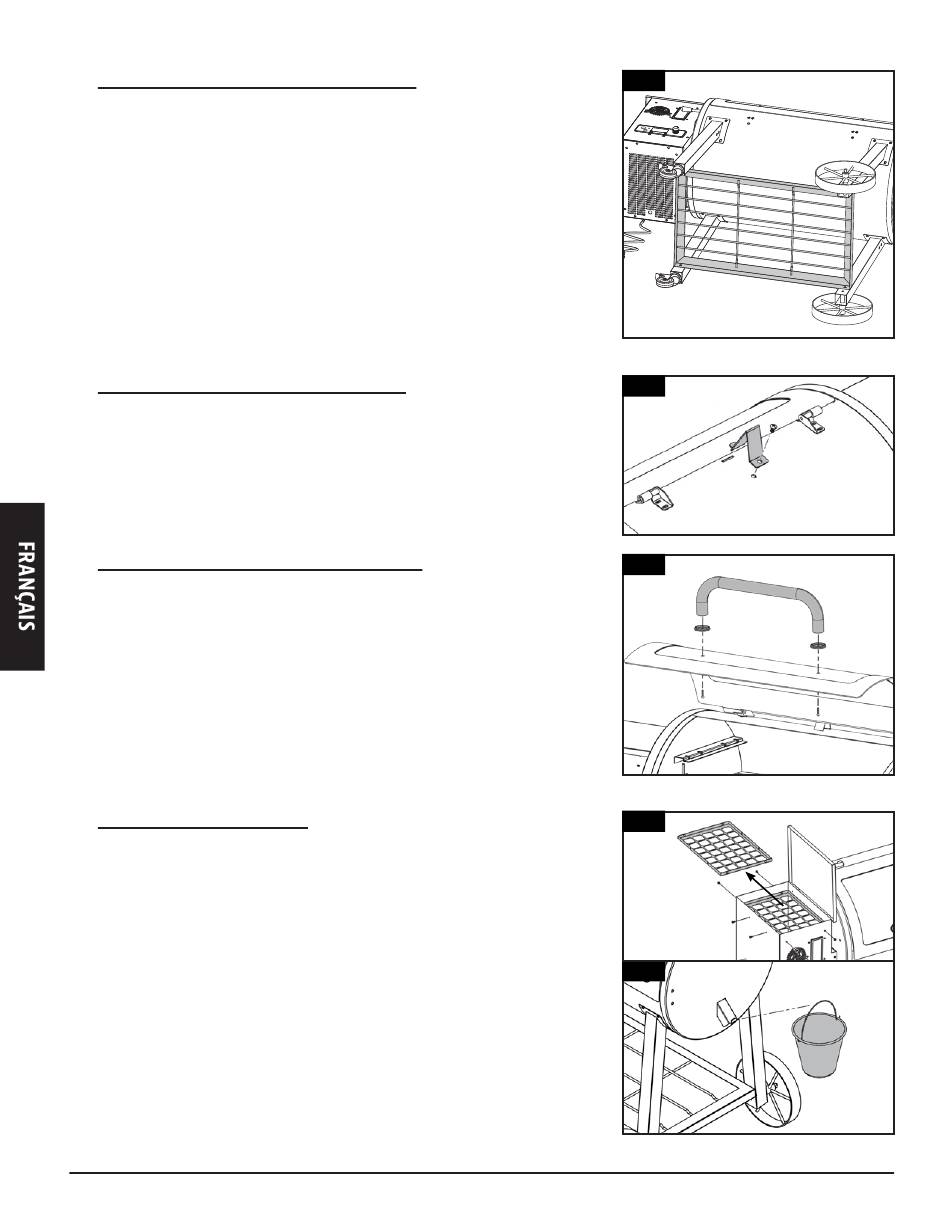

2. INSTALLATION DE L'ÉTAGÈRE INFÉRIEURE
Pièces nécessaires :
1 x Étagère Inférieure (#23)
4 x Vis (#A)
4 x Rondelle de blocage (#C)
4 x Rondelle (#B)
Installation :
• Depuis le dessous, fixez l'étagère inférieure à chaque pied à l'aide
d'une vis, d'une rondelle de blocage et d'une rondelle. Assurez-vous
que la surface plane de l'étagère est orientée vers le haut.
• Une fois que les roues sont bien fixée, soulevez soigneusement le gril
dans une position verticale.

3. FIXATION DU BOUCHON DU COUVERCLE

Pièces nécessaires :
1 x Bouchon de couvercle (#5)
Installation :
• Fixez le bouchon du couvercle sur le dessus du barillet principal en utilisant
la vis, la rondelle de blocage et la rondelle préinstallée sur le dessus.
4. MONTAGE DE LA POIGNÉE DU COUVERCLE
Pièces nécessaires :
1 x Poignée de couvercle (#10)
2 x Cadran de la poignée du couvercle (#9)
Installation :
• Retirez les matériels préinstallées de la poignée du couvercle. De
l'intérieur du couvercle du baril, insérez une vis pour la faire sortir vers
l'extérieur. Ajoutez un cadran sur la vis, puis serrez à la main la vis, la
rondelle de blocage et la rondelle (de l'intérieur) dans la poignée du
couvercle. Répétez cette étape pour l'autre extrémité de la poignée.
5. PLACER LE SEAU À GRAISSE
Pièces nécessaires :
1 x Seau à graisse (#17)
Installation :
• Dévissez les six vis situées à l'extérieur de la trémie qui fixent l'écran
de sécurité de la trémie à l'intérieur et retirez l'écran de sécurité pour
accéder au bac à graisse. Replacez l'écran de sécurité de la trémie et
réinstallez les six vis pour le fixer. Remarque illustration 5A.
• Placez le seau à graisse sur le crochet sur le bord du baril principal.
Assurez-vous qu'il soit à niveau pour éviter les déversements de graisse.
Remarque illustration 5B.
38
2
23
3
5
4
10
9
5A
5B
9
17
