- Página 1 Dual Technology Industrial Detector Detector Industrial de Doble Tecnología Detector Industrial de Tecnologia Dupla WatchIN 325DT Installation Instructions - Relay & BUS Modes Instrucciones de Instalación - Modos Relé y BUS Instruções de Instalação - Modos Relé & BUS...
- Página 22 WatchIN Installation Manual...
- Página 23 Índice Instalación en Modo Relé ..............22 Introducción ....................22 Montaje ....................... 22 Consideraciones de Montaje ............. 22 Instalación de Montaje en Pared ............23 Montaje Plano ..................23 Montaje en ángulo de 45° (montaje del lado izquierdo) ....23 Cambiando la Posición del Tamper Posterior........
-
Página 24: Instalación En Modo Relé

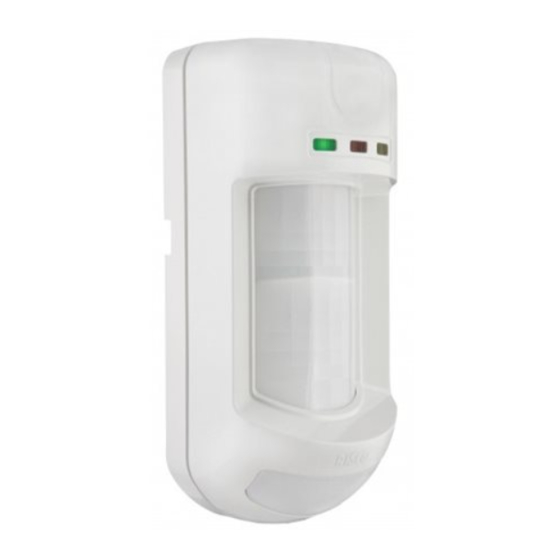

Instalación en Modo Relé Introducción El Detector Industrial de Doble Tecnología de RISCO Group, WatchIN Grado 3, es un detector único con proceso de señal basado en dos canales Infrarrojos Pasivos (PIR) y dos canales de Microondas (MW). El detector puede funcionar como un detector normal de relé conectado a cualquier panel de control, o como un accesorio del BUS cuando se conecta al panel de control ProSYS del RISCO Group a través del BUS RS485, teniendo así... -
Página 25: Instalación De Montaje En Pared
Instalación de Montaje en Pared Figura 1 Figura 2 Nota La numeración de los agujeros pre-marcados para la instalación está señalada en la placa posterior. 1. Abra la tapa delantera del WatchIN. (abra C1, Figura 1). 2. Libere la base interna (abra I1, Figura 2). 3. -
Página 26: Cambiando La Posición Del Tamper Posterior
Descripción de los Agujeros Premarcados Lado Izquierdo Lado Derecho Agujeros pre-marcados de montaje L1, L2 R1, R2 Agujeros pre-marcados del resorte del tamper T1, T3 T2, T4 Ancla del tornillo del tamper Agujeros pre-marcados del cableado W5, W6 W7, W8 Cambiando la Posición del Tamper Figura 5 Posterior... -
Página 27: Configuración Del Interruptor Dip
LED ENBL Usado para controlar remotamente los LEDs cuando el DIP1 está fijado en ON. Activado: La entrada es +12V o no hay conexión al terminal Desactivado: Conectar la entrada a 0V TEST Usado para realizar pruebas remotas de alarma al detector, aplicando 0 voltios a este terminal. -
Página 28: Ajuste De Microondas
Ajuste de Microondas Ajuste el área de cobertura del Microondas, usando el potenciómetro en el PCB (placa de circuito impreso). Prueba de Movimiento Dos minutos después de aplicar alimentación, hacer la prueba de 2.40M 3.00M movimiento en el área protegida para verificar su correcto 3.70M funcionamiento. -
Página 29: Puentes Triple Eol (Triple Resistencia Fin De Línea)
Puentes TRIPLE EOL (Triple resistencia fin de línea) Puentes TRIPLE Los puentes J4 y J5 permiten la selección de la TAMPER EOL resistencia del Tamper y de la Alarma (1K, 2.2K, 4.7K, 5.6K, 6.8K) según el panel de control (ver Figura 6 abajo). -
Página 30: Instalación De La Rótula Estándar
Instalación de la Rótula Estándar El embalaje del detector industrial contiene una rótula estándar de 45º para una instalación flexible. Por favor, siga las instrucciones más abajo para montar el detector con la Rótula Estándar: Abra la tapa delantera del WatchIN. (abra C1, Figura 1). Libere la base interna (abra I1, Figura 2). - Página 31 Nota: El resorte del tamper S5 (Figura 7) debe hacer contacto con la pared a través de los agujeros de los resortes del tamper M2 o M3 en el CSMA. Asegúrese de oír el "Click" del tamper al conectar a la pared. Inserte los cables del tamper y el cableado del cable externo a la Rótula a través del agujero pre-marcado W1 en la base externa (Figura 7, Detalle B).
- Página 32 Doble hacia abajo la espuma negra situada debajo del LED ROJO en el PCB (lo suficiente para acceder al tornillo de fijación de la Rótula). Use un destornillador de Estrella para liberar el tornillo de fijación (ver Figura 9). Incline y/o Gire la Rótula Estándar hasta la posición deseada. Asegure el tornillo de fijación del ángulo.
-
Página 33: Cambiando Las Lentes
Cambiando las Lentes 1. Abra los seis tornillos que sostienen la funda protectora de la lente desde la parte posterior de la tapa delantera. 2. Para liberar la funda protectora, empuje suavemente la lente desde el lado externo de la tapa delantera. -
Página 34: Tipos De Lentes
Tipos de Lentes Lente gran angular (RL325): Vista Superior Feet Pies Meters Metros 90° Metros Meters 24 25 Feet Pies Lente Gran Angular (RL325): Vista Lateral Instalación Típica Altura : 2,4 m (7'10") Metros 24 25 Pies Manual de Instalación del WatchIN... - Página 35 Lente de Barrera (RL327B): Vista superior Pies Metros 5° Metros 26 27 Pies Lente de Barrera (RL327B): Vista lateral Instalación Típica Altura : 2,4 m (7'10") Metros 26 27 Pies Nota: Todos los patrones de detección están garantizados y aprobados según la normativa EN50131 en la configuración de sensibilidad Normal (configuración de fábrica).
-
Página 36: Especificaciones Técnicas
Información para Pedidos Unidades Estándares Referencia Descripción WatchIN 325DT WatchIN DT 10.525GHz / 10.587GHz / 9.9GHz + Rótula Cada uno de los detectores contiene una rótula de 45º y 1 lente de reemplazo (Ref. grabada en la lente): lente de barrera (RL327B). -
Página 37: Instalación En Modo Bus
Instalación en Modo BUS Introducción La información en esta sección se refiere únicamente a la instalación del WatchIN DT en el Modo BUS. Pueden instalarse hasta 32 detectores BUS en el BUS RS485 del ProSYS, ahorrando tiempo de cableado y permitiendo control y diagnósticos remotos. Cableado del Terminal Usado para la conexión de la fuente de alimentación de 12VDC. -
Página 38: Configuración Del Interruptor Dip
Configuración del Interruptor DIP Número del Descripción Interruptor DIP 1 - 5 Usado para asignar el número de ID del detector. Establezca el número de ID de la misma forma que para cualquier otro accesorio del ProSYS (Refiérase a la tabla abajo) 6 - 10 No usado WatchIN ID: Interruptores DIP 1 - 5... -
Página 39: Asignar El Watchin Dt A Una Zona
1. Para Agregar / Suprimir el WatchIN DT 1. En el menú del instalador entrar al menú Agregar / Suprimir: Tecla Rápida [7][1][9][5] para detectores de Zonas BUS. 2. Use las teclas para colocar el cursor sobre el número de ID de la Zona BUS a la cual quiere asignar (o borrar) un detector. - Página 40 Teclas Rápidas Parámetro Predeterminado [2][0][3][zzz] Solamente Rojo [1][2] Sólo funcionará el LED Rojo. Esta opción es altamente recomendable para evitar la posibilidad de que el intruso ”Aprenda” el comportamiento del detector. [2][0][3][zzz] 3 LEDS [1][3] Funcionarán los 3 LEDs. [2][0][3][zzz] Sensibilidad del PIR Normal Define la sensibilidad del detector (MW + PIR)
-
Página 41: Parámetros Del Sistema
Teclas Rápidas Parámetro Predeterminado [2][0][3][zzz] Sí [8][2] La característica Green Line está activada. [2][0][3][zzz] OSCILACIÓN Sí Esta opción permite el reconocimiento y la inmunidad a objetos oscilantes con un patrón conocido. [2][0][3][zzz] [9][1] Oscilación está desactivado [2][0][3][zzz] Sí [9][2] Oscilación está activado Parámetros del Sistema Sistema: Control del Sistema Teclas Rápidas...
