Referenciado de ejes
Jog
Ref Point
+X Z
...
Interrumpir desplazamiento
de un eje
Feed Stop
Volver a arrancar el eje
+X Z
...
 Siemens AG 2003 All rights reserved.
SINUMERIK 840D/840Di/810D Manejo/programación ShopTurn (BAT) - Edición 06.03

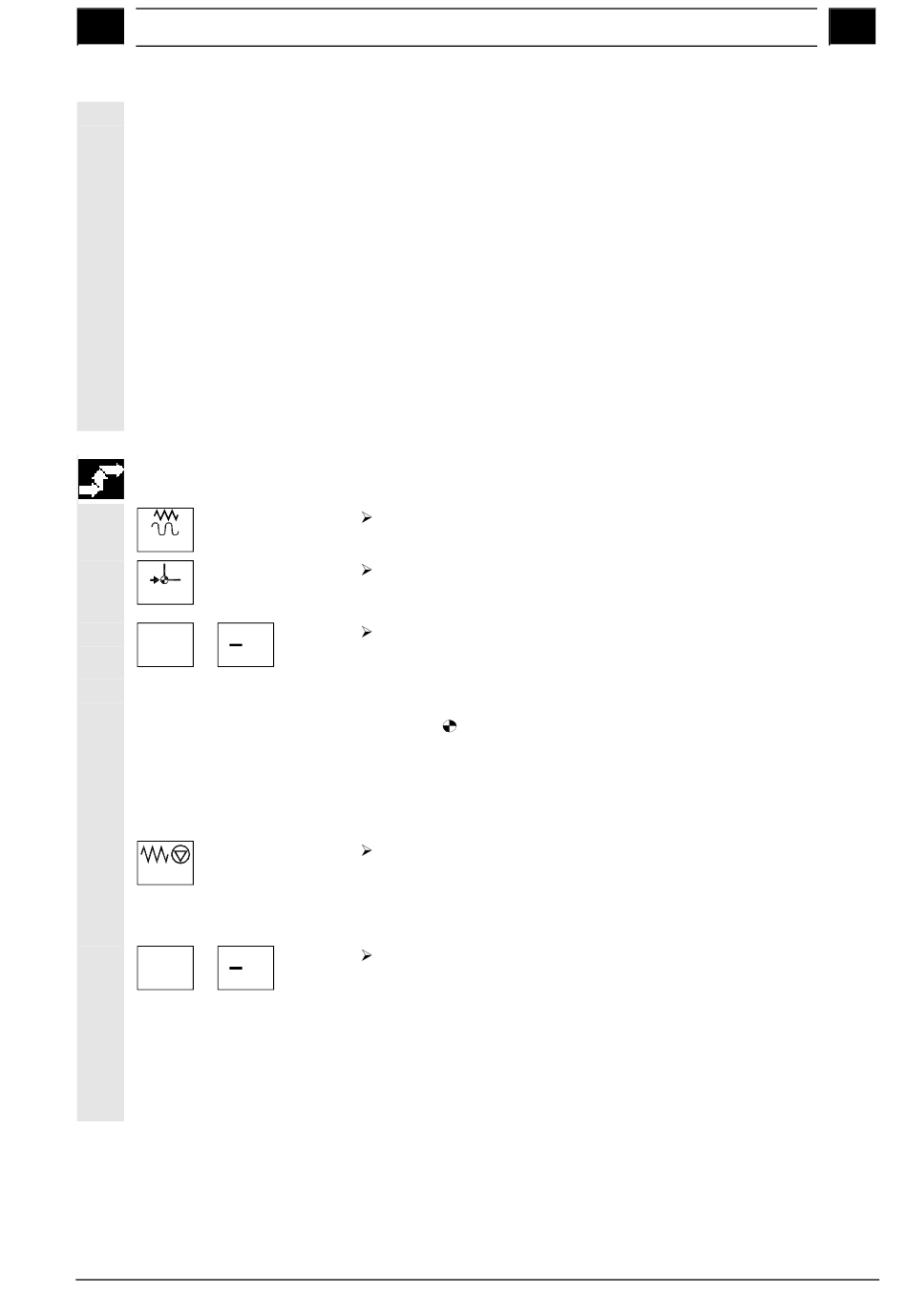

2.2 Búsqueda del punto de referencia
Atención
Antes de la búsqueda del punto de referencia, las coordenadas de la
visualización posición real son erróneas.
Además, las limitaciones de desplazamiento de los ejes determinados
por el fabricante de la máquina aún no están activas.
Precaución
En la búsqueda del punto de referencia, los ejes se aproximan a éste
por vía directa.
Por esta razón, lleve los ejes previamente a una posición segura para
evitar colisiones mientras dure la búsqueda.
Durante la búsqueda del punto de referencia es absolutamente
necesario observar los desplazamientos de los ejes en la máquina.
Seleccione el modo de operación "Máquina manual".
Pulse la tecla "Ref Point" en el panel de mando de máquina.
Pulse una tecla de eje.
El eje seleccionado se posiciona en el punto de referencia y se
detiene. La coordenada del punto de referencia se indica. El eje se
marca con .
Si se ha seleccionado una tecla de eje en la dirección equivocada, no
se produce ningún movimiento del eje.
Pulse la tecla "Feed Stop".
El eje se detiene.
Vuelva a pulsar la tecla del eje.
El eje se sigue moviendo en dirección al punto de referencia.
Después de la búsqueda del punto de referencia de todos los ejes de
máquina, el sistema de medición de desplazamiento está calibrado y
las limitaciones de recorrido de los ejes están activas. En la
visualización de posición real se indican las coordenadas correctas
del punto de referencia.
