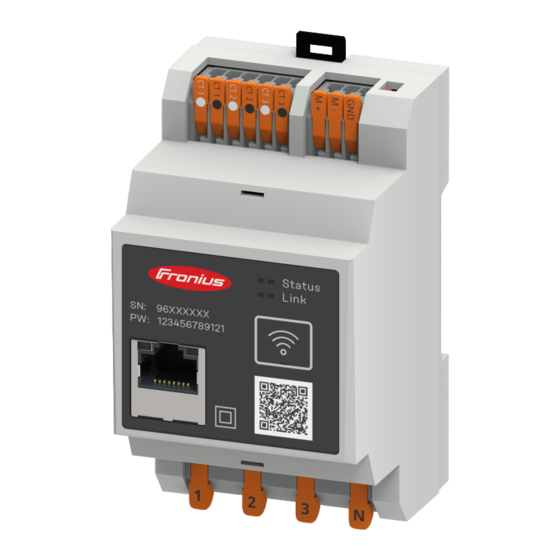

Fronius Smart Meter IP Manual De Instrucciones
Ocultar thumbs
Ver también para Smart Meter IP:
- Guia de inicio rapido (4 páginas) ,
- Manual de instrucciones (60 páginas)
Manuales relacionados para Fronius Smart Meter IP
Resumen de contenidos para Fronius Smart Meter IP
- Página 1 Operating Instructions Fronius Smart Meter IP Manual de instrucciones 42,0426,0464,ES 003-11052023...
-
Página 3: Tabla De Contenido
Ajuste de Modbus RTU BIAS Puesta en servicio Puesta en marcha del Fronius Smart Meter IP Puesta en marcha del Fronius Smart Meter IP con smartphone o tablet Puesta en marcha del Fronius Smart Meter IP con PC Fronius SnapINverter General Establecer la conexión con el Fronius Datamanager... - Página 4 Configuración del Fronius Smart Meter IP como contador secundario Participante Modbus: Fronius GEN24 Sistema de contadores múltiples: Explicación de los símbolos Sistema de contadores múltiples: Inversor Fronius GEN24 Fronius Smart Meter IP - Página web Sinopsis Vista general Ajustes Configuración avanzada Restablececimiento de la configuración de fábrica...
-
Página 5: Indicaciones De Seguridad
Indicaciones de seguridad... -
Página 7: Normativa De Seguridad
Normativa de seguridad Explicación de ¡ADVERTENCIA! las instrucciones de seguridad Indica un peligro inminente. ▶ En caso de no evitar el peligro, las consecuencias pueden ser la muerte o le- siones de carácter muy grave. ¡PELIGRO! Indica una situación posiblemente peligrosa. ▶... -
Página 8: Con-Di-Cio-Nes Am-Bien-Ta-Les
Solo se deberá utilizar el equipo cuando todos los dispositivos de protección ten- gan plena capacidad de funcionamiento. Si los dispositivos de protección no dis- ponen de plena capacidad de funcionamiento existe peligro para: La integridad física y la vida del operario o de terceras personas. El equipo y otros bienes materiales de la empresa. -
Página 9: Protección De Datos
Protección de El usuario es responsable de la salvaguardia de datos de las modificaciones fren- datos te a los ajustes de fábrica. El fabricante no es responsable en caso de que se bo- rren los ajustes personales. -
Página 11: Información General
Información general... -
Página 13: Fronius Smart Meter Ip
Los datos técnicos, las declaraciones y los símbolos de seguridad se encuentran el equipo en el Fronius Smart Meter IP. No se deben quitar ni cubrir con pintura ni las ad- vertencias ni la placa de características. Las advertencias y los símbolos advier- ten de un manejo incorrecto que puede originar graves daños personales y mate-... -
Página 14: Uso Previsto
Uso previsto El Fronius Smart Meter IP es un medio de servicio fijo para redes de corriente públicas de sistemas TN/TT que registra el autoconsumo o las cargas individuales del sistema. El Fronius Smart Meter IP es necesario para la comunicación entre componentes individuales en sistemas con almacenamiento con batería instalado o un Fronius... -
Página 15: Precisión De La Medición
Posicionamiento en el punto de consumo: Precisión de la El Fronius Smart Meter IP tiene la clase de precisión 1 cuando mide energía acti- medición va (EN IEC 62053-21) en los rangos de tensión 208 - 480 VLL y 100 -240 VLN. -
Página 16: Elementos De Manejo, Conexiones E Indicaciones
Zona de conexión CA Indicación del La indicación del estado LED muestra el estado de funcionamiento y la conexión estado LED de datos del Fronius Smart Meter IP. LED de estado 1 Iluminado en verde: listo para el servicio LED de enlace 1 Iluminado en verde: conexión... -
Página 17: Instalación
Instalación... -
Página 19: Preparación
Preparación Selección del En cuanto a la selección del emplazamiento del Smart Meter, se deben tener en emplazamiento cuenta los siguientes criterios: del Smart Meter Realizar la instalación solo sobre una base firme y que no sea inflamable. Máximas temperaturas ambiente: -25 °C - +55 °C Humedad relativa del aire: máx. -
Página 20: Instalación
A fin de asegurar la compatibilidad entre el nius (consultar "Datos inversor y el Fronius Smart Meter IP, es necesario que la versión de software sea siempre la última. La actualización puede iniciarse a través del sitio web avanzada"). -
Página 21: Instalación
3 unidades de división (TE) según DIN 43880. Circuito protec- El Fronius Smart Meter IP es un equipo con cableado fijo y requiere un dispositi- vo de separación (disyuntor,‑interruptor o seccionador) y una protección contra exceso de corriente (disyuntor‑automático). -
Página 22: Requisitos De Desconexión Del Convertidor De Corriente
El convertidor de corriente debe generar 333 mV en la corriente nominal. La co- desconexión del rriente nominal de los convertidores de corriente se indica en las fichas de datos convertidor de de los mismos (Fronius CT, 41.0010.0104 / 41.0010.0105 / 41.0010.0232). corriente... - Página 23 Montar los convertidores de corriente en los conductores que se van a medir y conectar las líneas del convertidor de corriente al Fronius Smart Meter. Desco- nectar la corriente antes de desconectar el conductor bajo tensión. Pasar los conductores de red a través de los convertidores de corriente como se describe...
-
Página 24: Conectar Los Convertidores De Corriente
Estos valores se necesitan para la configuración. Conectar los convertidores de corriente al conductor que se va a medir y co- nectar las líneas del convertidor de corriente al Fronius Smart Meter IP. ¡IMPORTANTE! Desconectar siempre la alimentación principal antes de desconectar los con- ductores bajo tensión. -
Página 25: Configuración Wlan
Modbus del inversor Fronius mediante un cable de red (tipo CAT5 o superior). El Fronius Smart Meter IP también puede conectarse a la red (LAN / WLAN). Es- to permite actualizar el software. Dirección de Modbus estándar y puerto TCP: Dirección: 1... -
Página 26: Resistencias Finales: Explicación De Los Símbolos
Observación: Un hilo suelto es capaz de desactivar toda la zona de red. Las conexiones de comunicación de datos del Fronius Smart Meter IP están separadas galvánicamente de las tensiones peligrosas. Resistencias fi-... -
Página 27: Resistencias Finales
Resistencias fi- Debido a interferencias, se recomienda utilizar resistencias finales (según la si- nales guiente sinopsis) para garantizar un funcionamiento perfecto. OPTION 1 1 = ON 0 = OFF Manufacturer manual 0 0 1 max. 300 m OPTION 2 1 = ON 0 = OFF Manufacturer manual Manufacturer manual... -
Página 28: Ajuste De Modbus Rtu Bias
OPTION 4 1 = ON 0 = OFF Manufacturer manual Manufacturer manual 0 0 1 max. 300 m Ajuste de Mod- Si el Smart Meter está conectado a la misma interface Modbus (MB0 o MB1) que bus RTU BIAS la batería, el interruptor BIAS debe estar en ON. Battery Battery... -
Página 29: Puesta En Servicio
Puesta en servicio... -
Página 31: Puesta En Marcha Del Fronius Smart Meter Ip
Se abre el asistente de instalación. Seguir las indicaciones del asistente de instalación en cada área y completar la instalación. Añadir el Smart Meter IP en la interface de usuario del inversor (consultar Puesta en marcha del GEN24 / SnapINverter) Puesta en mar-... -
Página 32: Fronius Snapinverter
El Fronius Smart Meter IP solo puede comunicarse con los inversores Fronius SnapINverter a través de Modbus RTU. El Fronius Smart Meter IP también pue- de conectarse a la red (LAN / WLAN). Esto permite actualizar el software. Establecer la co- Punto de acceso: nexión con el... -
Página 33: Configuración Del Fronius Smart Meter Ip Como Contador Secundario
(si está disponible). Configuración Iniciar sesión en el Smart Meter IP (IP WLAN: 192.168.250.181) y cambiar en del Fronius consecuencia en Configuración avanzada >... -
Página 34: Sistema De Contadores Múltiples: Explicación De Los Símbolos
El contador primario registra la curva de carga del sistema y pone a disposición los da- tos medidos para la crear perfiles de energía en Fronius Solar.web. El contador primario también controla la regulación dinámica de la alimentación. -
Página 35: Sistema De Contadores Múltiples: Fronius Snapinverter
Fronius primario siempre tiene la dirección 1. Todos los demás contadores se van nume- SnapINverter rando en la dirección de la red de 2 a 14. Se pueden utilizar juntos Fronius Smart Meter con diferentes rangos de potencia. ¡IMPORTANTE! No utilizar más de 3 contadores secundarios en el sistema. - Página 36 Posición del contador primario en el punto de alimentación. *Resistencia final R 120 Ohm En un sistema de contadores múltiples deben tenerse en cuenta los siguientes aspectos: Cada dirección de Modbus solo puede asignarse una vez. Posicionar las resistencias finales individualmente por cada canal.
-
Página 37: Inversor Fronius Gen24
Se puede seleccionar un contador primario y varios secundarios. Antes de poder seleccionar un contador secundario, primero se debe configurar un contador pri- mario. El Fronius Smart Meter IP se puede conectar con Modbus TCP o Modbus RTU. Instalación con WLAN:... -
Página 38: Configuración Del Fronius Smart Meter Ip Como Contador Primario
Si se utiliza el Fronius Smart Meter (TCP) , introducir la dirección IP del Fro- nius Smart Meter IP. Se recomienda una dirección IP estática para el Fronius Smart Meter. Hacer clic en el botón Añadir. Hacer clic en el botón Guardar para guardar los ajustes. -
Página 39: Configuración Del Fronius Smart Meter Ip Como Contador Secundario
Configuración Iniciar sesión en el Smart Meter IP (IP WLAN: 192.168.250.181) y cambiar la del Fronius dirección de Modbus en consecuencia en Configuración avanzada > Interfa- Smart Meter IP ce de datos (1 = contador primario) como contador Este ajuste es necesario cuando se utiliza Modbus TCP y RTU. -
Página 40: Sistema De Contadores Múltiples: Explicación De Los Símbolos
Inversor del sistema p. ej. Fronius Primo, Fronius Symo, etc. El Fronius Smart Meter mide los datos relevantes para calcular las cantidades de electrici- dad (principalmente los kilovatios-hora del uso de la red y la ali- mentación a la red). -
Página 41: Sistema De Contadores Múltiples: Inversor Fronius Gen24
Inversor primario siempre tiene la dirección 1. Todos los demás contadores se van nume- Fronius GEN24 rando en la dirección de la red de 2 a 14. Se pueden utilizar juntos Fronius Smart Meter con diferentes rangos de potencia. ¡IMPORTANTE! No utilizar más de 7 contadores secundarios en el sistema. - Página 42 Posición del contador primario en la rama de consumo. *Resistencia final R 120 Ohm Posición del contador primario en el punto de alimentación. *Resistencia final R 120 Ohm En un sistema de contadores múltiples deben tenerse en cuenta los siguientes aspectos: Conectar el contador primario y la batería en diferentes canales (recomenda- do).
-
Página 43: Fronius Smart Meter Ip - Página Web
Fronius Smart Meter IP - Página... -
Página 45: Sinopsis
Configuración avanzada en la página 46. Información Aquí se muestran diferentes datos sobre el Fronius Smart IP. Esta in- formación puede ser útil en un caso de soporte. Logout Al hacer clic en el botón, se cierra la sesión del usuario actual. -
Página 46: Ajustes
Puerto Modbus TCP: este valor debe coincidir con el ajuste del inversor (puerto por defecto: 502). Monofásico/multifase Aquí se puede seleccionar el tipo de conexión del Fronius Smart Meter IP. Reiniciar el equipo Hacer clic en Reiniciar el equipo para reiniciar el Fronius Smart Meter IP. -
Página 47: Restablececimiento De La Configuración De Fábrica
Fronius Smart Meter IP. Todos los LED del Fronius Smart Me- ter IP se apagan y el equipo se reinicia (puede tardar unos minutos). Todos los valores se ponen a 0 y se res- tablece la configuración. -
Página 49: Anexo
Anexo... -
Página 51: Cuidado, Mantenimiento Y Eliminación
Las actividades de mantenimiento y servicio solo deben ser realizadas por el ser- vicio técnico cualificado de Fronius. Limpieza Limpiar el Fronius Smart Meter con un trapo húmedo si fuera necesario. No utilizar agentes de limpieza, productos abrasivos, disolventes u otros produc- tos similares para la limpieza del Smart Meter. -
Página 52: Datos Técnicos
Bit de paridad: ninguno Versión de software: Fronius GEN24 y Tauro: compatibilidad total (a partir de la versión 1.24.1) Fronius Datamanager 2.0: Modbus RTU (a partir de la versión 3.25.1) Fronius Symo Hybrid: Modbus RTU (a partir de la versión 1.25.1) Entrada de medición... - Página 53 Salida Número de bits Bit de parada Bit de paridad none - even - odd (ninguno - par - im- par) Tasa de baudios 9600 bit/s Tiempo de respuesta ≤ 200 ms WLAN Margen de frecuencia 2412 - 2472 MHz Canales utilizados / Potencia Canal: 1-13 b,g,n HT20 Canal: 3-9 HT40...
-
Página 54: Garantía De Fábrica De Fronius
Las cláusulas de garantía detalladas específicas para cada país están disponibles fábrica de Fro- en Internet: nius www.fronius.com/solar/warranty Para poder disfrutar de todo el período de garantía para la batería de almacena- miento o el inversor Fronius que ha instalado recientemente, rogamos que se re- gistre en: www.solarweb.com.
