Para una conexión más cómoda los cables llegaran al sistema soterrados, eventualmente pueden llegar por el
suelo con lo que se deberá desmontar los cubre zócalos correspondientes.
El equipo dispone de una conexión Ethernet para comunicaciones remotas, localizadas en la parte interior de las
puertas.
El ZGR PCS GRID lleva incorporados dos sistemas de seccionamiento:

En corriente continua que permite desconectar las baterías del equipo

En corriente alterna que permite aislar la unidad de la red eléctrica.
Previendo una estrategia segura de conexionado la instalación debería tener desconectadores antes y después
del ZGR PCS GRID, en el lado de baterías y el de red respectivamente.
Aunque el equipo disponga de sistemas de protección, es recomendable disponer, exteriormente, de un
equipamiento protector (específicamente, un Interruptor Diferencial en AC y un seccionador en carga en DC).
Además de elemento de seguridad, proporcionará una forma de desenergizar el sistema en los procesos de
instalación y mantenimiento, tanto del lado de red como de las baterías.
El equipamiento protector debe ser de actuación lenta para que no se dispare por la corriente de conexión (inrush
current) cuyo pico puede alcanzar varias veces el valor nominal.
Entrada continua (lado de baterías) en la parte inferior izquierda del armario, para la conexión se disponen de 10
puntos con agujero de M-10 (Fig. 6-4) que tendrá que soportar la máxima corriente DC indicada en el apartado
10. Prestar especial atención a la polaridad de la tensión continua.
Utilice conexiones lo más cortas y de la mayor sección posible para minimizar las pérdidas eléctricas. Asimismo
asegúrese de que los cables no están bajo tensión antes de manipularlos.
Planifique con antelación la colocación del equipo y prevea el espacio necesario para el sistema y para permitir el
flujo de aire que permita una ventilación adecuada del sistema.
Si se van a instalar múltiples unidades del ZGR PCS GRID, cada unidad debe contar con su propio grupo de
baterías. Un grupo de baterías debe conectarse a un único inversor-cargador, aunque dicho grupo puede estar
formado por varias ramas de baterías.
El ZGR PCS GRID proporciona gran flexibilidad en la tensión de la batería, pudiendo realizar configuraciones de
tensión de batería comprendidos entre 600 y 850V DC.
Es importante destacar que, en caso de existir, ha de conectarse la tierra de DC a la borna de tierra. En caso de
no existir se conectara junto con la tierra AC.
El ZGR PCS GRID está preparado para conectarse a una red de distribución eléctrica trifásica de tres hilos (3
fases y tierra). Para conectar el equipo a una red de cinco hilos será necesario conectar un trasformador. La
salida de corriente alterna la podemos configurar para 380Vac ó 400Vac, en función de los d atos que nos
suministre la compañía eléctrica con la que vamos a trabajar. La impedancia de la red en el punto de conexión ha
Manual de operaciones

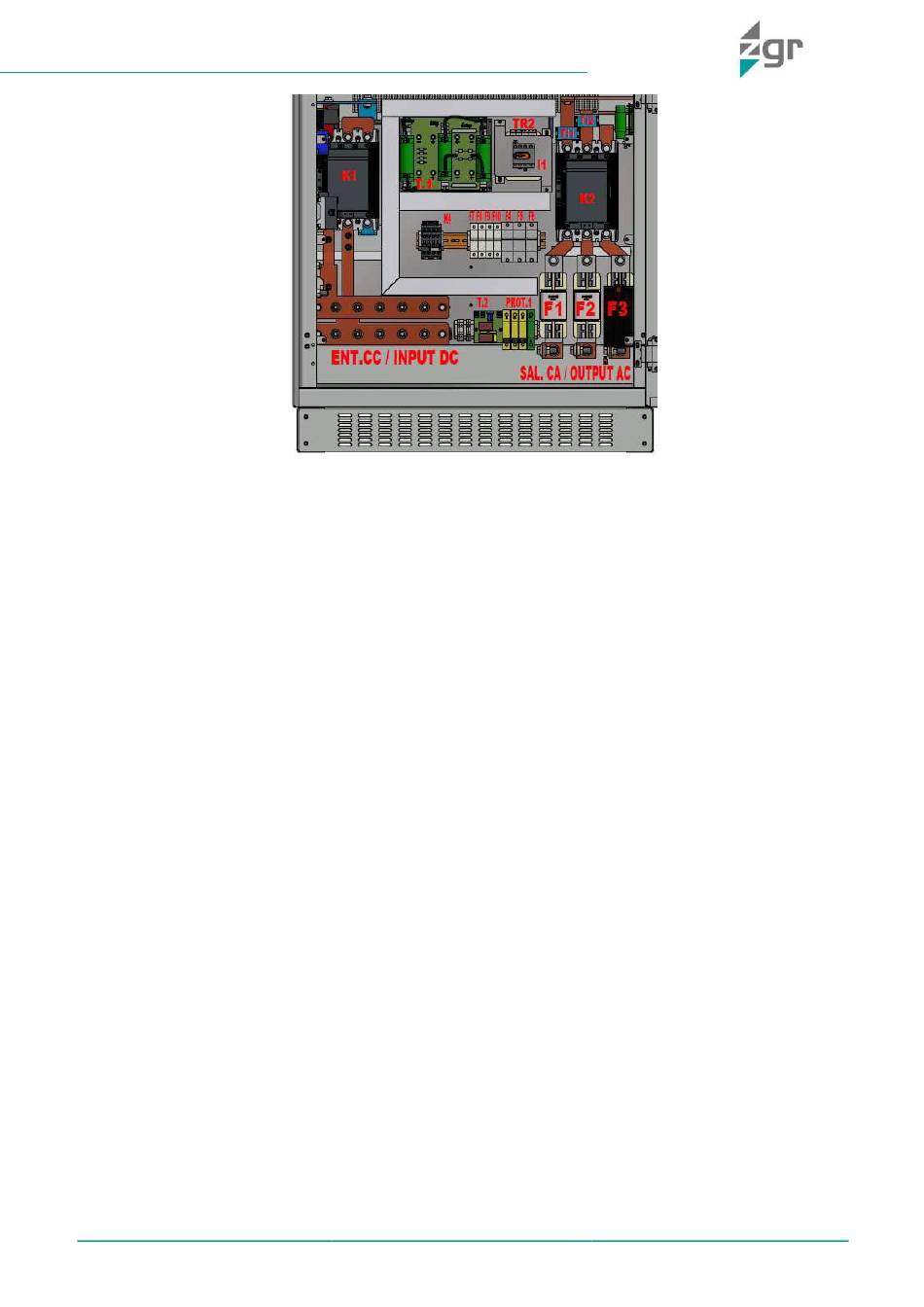

Fig. 6-4 Conexiones ZGR PCS GRID
